Ford Explorer / Mercury Mountaineer. Manual - parte 849
Iluminación Interior
417-02-28
417-02-28
DIAGNOSTICO Y PRUEBA (Continuación)

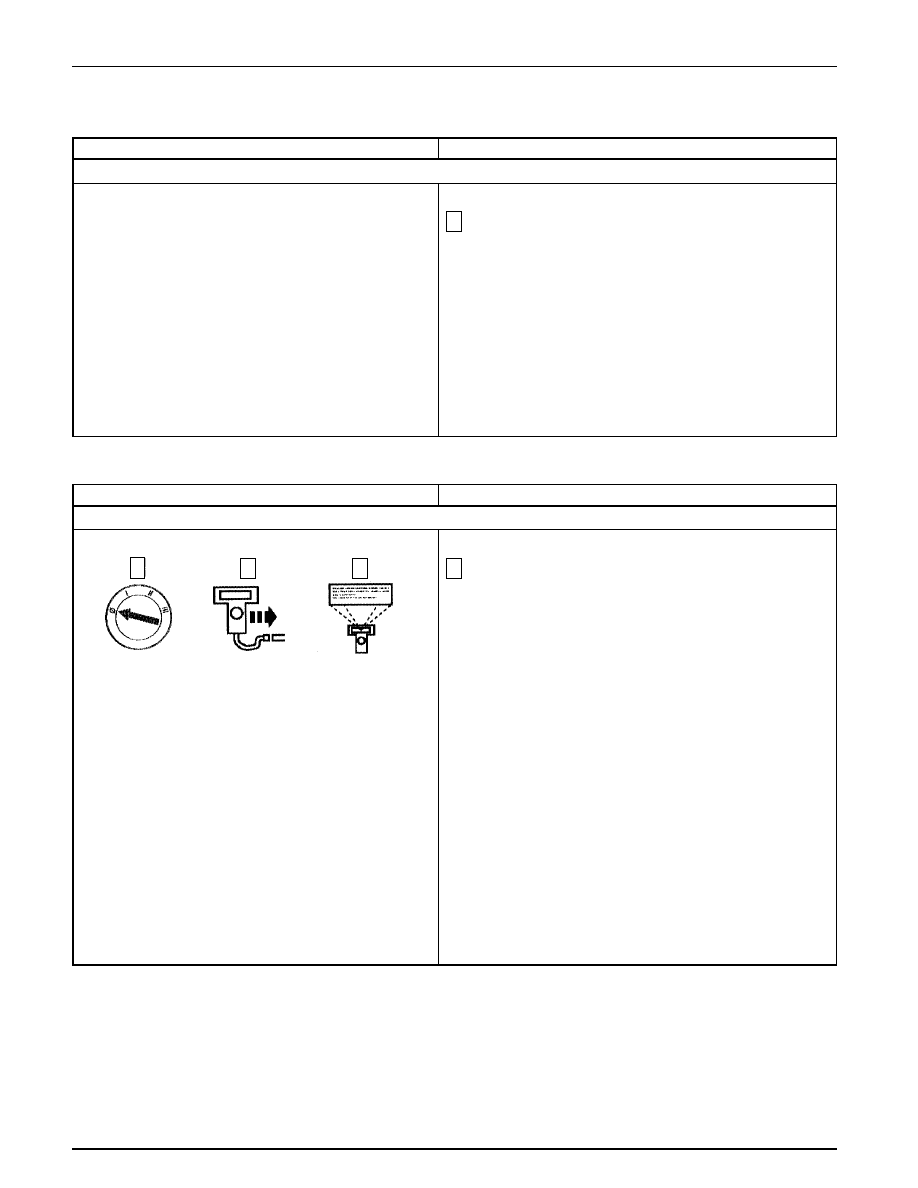

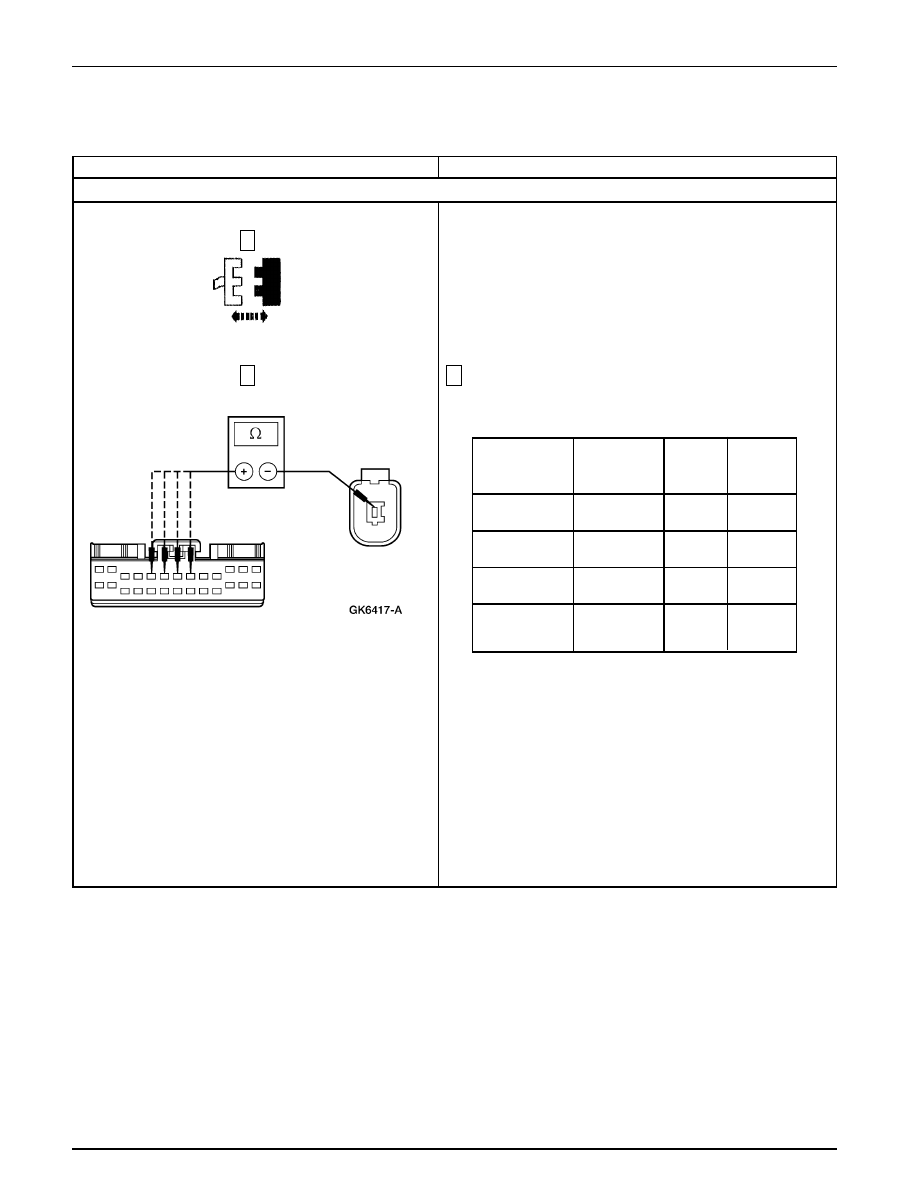

Prueba Pinpoint C: LAS LUCES DE CORTESIA NO SE ENCIENDEN CON LA APERTURA DE UNA PUERTA
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES
B20 VERIFIQUE EL RELE AHORRADOR DE BATERIA
1
Verifique el relé ahorrador de batería; refiérase a la Celda
149, Diagramas de Cableado.
•
¿Está BIEN el relé ahorrador de batería?
REPARE el Circuito 705 (LG/OG). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.
INSTALE un nuevo relé ahorrador de batería. BORRE
los DTCs. PRUEBE si la operación del sistema es
normal.
→
→
→
→
→
Si
→
→
→
→
→
No

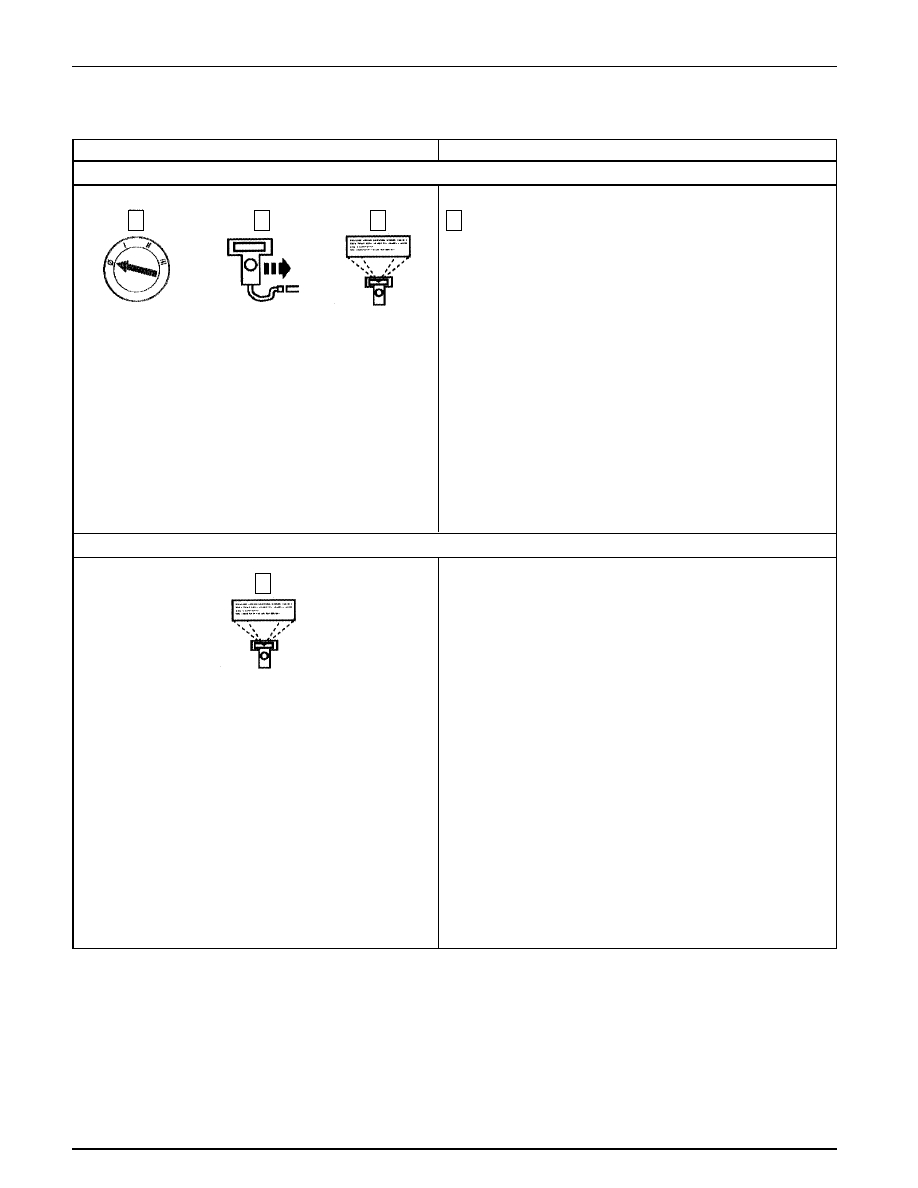

Prueba Pinpoint B: LAS LUCES DE CORTESIA SON INOPERANTES (Continuación)
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES
C1 VERIFIQUE LOS PIDS DE PUERTA ABIERTA DEL GEM/CTM
3
Observe los siguientes PIDs del GEM/CTM:
— P_DR_SW mientras abre y cierra la puerta Derecha
Delantera.
— RRDR_SW mientras abre y cierra la puerta Derecha
Trasera.
— LRDR_SW mientras abre y cierra la puerta Izquierda
Trasera.
— D_DR_SW mientras abre y cierra la puerta Izquierda
Delantera.
•
¿Los valores del PID del GEM/CTM indican AJAR
cuando las puertas son abiertas y CLOSED cuando son
cerradas?
INSTALE un nuevo módulo GEM/CTM; REFIERASE
a la Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.
Vaya a C2.
→
→
→
→
→
Si
→
→
→
→
→
No
1
2
3
NGS
