Iluminación Exterior

417-01-61

417-01-61

Prueba Pinpoint V: UNA LUZ ANTI-NEBLINA ESTÁ INOPERANTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

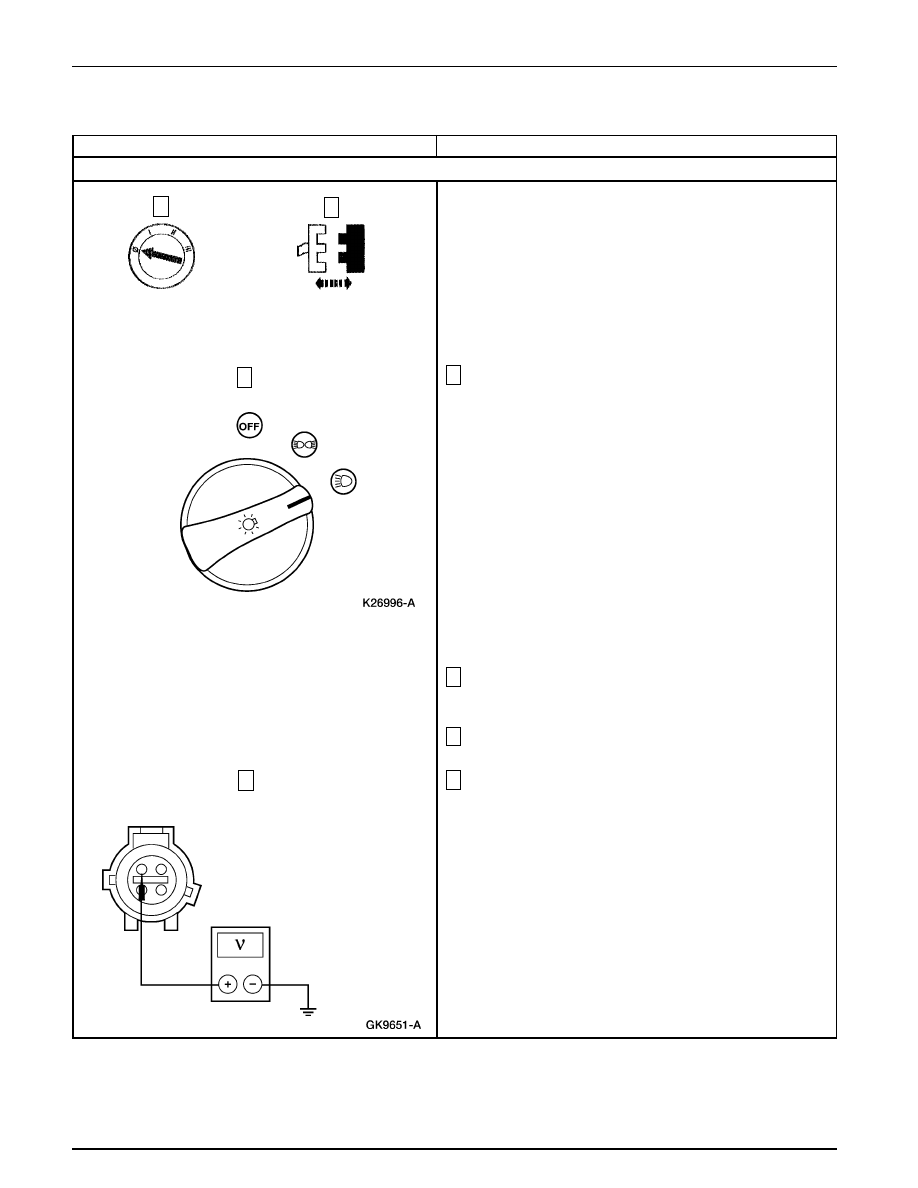

V1

VERIFIQUE EL VOLTAJE A LA LUZ ANTI-NEBLINA

3

Ajuste el interruptor de la luz delantera a la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

Luz Anti-Neblina Inoperante

4

Verifique que las luces delanteras están en la posición de
luz baja.

5

Ajuste el interruptor e la luz anti-neblina en la posición ON.

6

Mida el voltaje a tierra del C192 o C193, circuito 478 (TN/OG)
de la luz anti-neblina inoperante.

•

¿El voltaje es superior a 10 Voltios?

→

→

→

→

→

Si
Vaya a V2.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

1

2

3

6

Iluminación Exterior

417-01-62

417-01-62

Prueba Pinpoint V: UNA LUZ ANTI-NEBLINA ESTÁ INOPERANTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

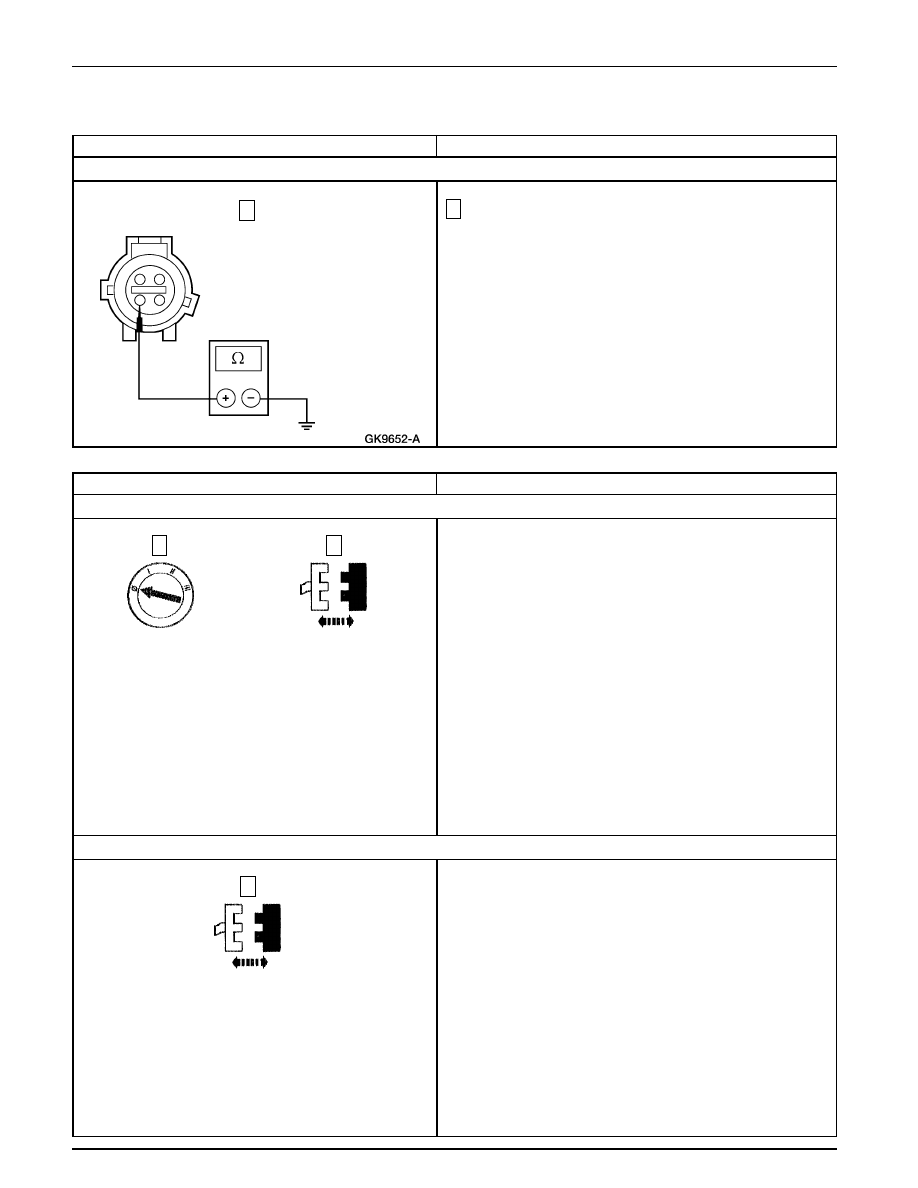

V2

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del C192 o C193, circuito 57
(BK) de la luz anti-neblina inoperante.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz anti-neblina
inoperante. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint W: LAS LUCES ANTI-NEBLINA ESTÁN ENCENDIDAS CONTINUAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

W1 VERIFIQUE SI EL CIRCUITO 478 (TN/OG) ESTÁ EN CORTO A LA BATERÍA

•

¿Se encienden las luces anti-neblina?

→

→

→

→

→

Si
REPARE el circuito 478 (TN/OG). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
REINSTALE el relé de la luz anti-neblina. Vaya a
W2.

Relé de la Luz Anti-Neblina

W2 VERIFIQUE EL INTERRUPTOR DE LA LUZ ANTI-NEBLINA

Interruptor de la Luz Anti-Neblina

•

¿Se encienden las luces anti-neblina?

→

→

→

→

→

Si
Vaya a W3.

→

→

→

→

→

No
CAMBIE el interruptor de luz anti-neblina.
PRUEBE si el sistema funciona normalmente.

1

1

2

1

Iluminación Exterior

417-01-63

417-01-63

Prueba Pinpoint W: LAS LUCES ANTI-NEBLINA ESTÁN ENCENDIDAS CONTINUAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

W3 VERIFIQUE EL RELÉ DE LA LUZ ANTI-NEBLINA

1

Verifique el relé de la luz anti-neblina. Refiérase a las
Pruebas de Componente.

•

¿Está OK el relé?

→

→

→

→

→

Si
REPARE el circuito 477 (LB/BK). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el relé de la luz anti-neblina. PRUEBE si
el sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Tabla de Inspección Visual

Eléctricos

Herramienta(s) Especial(es)

Luces de Retroceso

Refiérase a la Celda 93, Luces de Retroceso en los Diagramas
de Cableado para obtener información adicional acerca de
los esquemas y conectores.

Multímetro Digital 73 o
equivalente
105-R 0051

3.

Si el problema no es visualmente evidente, determine la
falla y proceda con la Tabla de Fallas.

Inspección y Verificación

1.

Verifique el problema del cliente al hacer funcionar las
luces de retroceso.

2.

Haga una inspección visual y busque por señales obvias
de daños eléctricos.

Causa Posible

Acción

Condición

Tabla de Fallas

•

Fusible (s).

•

Circuitos.

•

Sensor digital de rango de la transmisión
(DTR) (A/T).

• Interruptor de luz de retroceso (M/T)

•

Luz de retroceso

• Circuitos.

•

Circuitos.

•

Sensor digital de rango de la transmisión
(DTR) (A/T).

•

Interruptor de luces de retroceso (M/T).

•

Las Luces De Retroceso Están
Inoperantes

•

VAYA a Prueba Pinpoint X.

• Fusible (s)
• Arnés de cableado dañado
• Conexiones flojas o corroídas
• Bombillo (s)

Tabla de Fallas

•

Una Luz De Retroceso Está
Inoperante

•

Las Luces De Retroceso Están
Encendidas Continuamente

•

VAYA a Prueba Pinpoint Y.

•

VAYA a Prueba Pinpoint Z.

Iluminación Exterior

417-01-64

417-01-64

Prueba Pinpoint X: LAS LUCES DE RETROCESO ESTÁN INOPERANTES

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

X1

VERIFIQUE EL FUSIBLE

•

¿Está OK el fusible?

→

→

→

→

→

Si
REINSTALE el fusible. Vaya a X2.

→

→

→

→

→

No
CAMBIE el fusible. PRUEBE si el sistema funciona
normalmente. Si el fusible falla de nuevo, Vaya a X4.

Prueba Pinpoint

DIAGNOSTICO Y PRUEBA (Continuación)

Fusible 27 (15 A) del Panel de Fusibles

1
