Iluminación Exterior

417-01-57

417-01-57

Prueba Pinpoint U: LAS LUCES ANTI-NEBLINA ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

U2

VERIFIQUE EL VOLTAJE AL AISLANTE DEL RELÉ DE LA LUZ ANTI-NEBLINA

2

Mida el voltaje a tierra del pin 3, circuito 1032 (WH/BK)
del conector del aislante del relé de la luz anti-neblina.

•

¿El voltaje es superior a 10 voltios?

→

→

→

→

→

Si
Vaya a U3.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Aislante del Relé de la Luz Anti-Neblina

U3

VERIFIQUE EL AISLANTE DEL RELÉ DE LA LUZ ANTI-NEBLINA

1

Verifique el aislante de la luz anti-neblina. Refiérase a la
Prueba de Componente.

•

¿Está OK el relé?

→

→

→

→

→

Si
REINSTALE el aislante del relé de la luz anti-
neblina.

Vaya a U4.

→

→

→

→

→

No
CAMBIE el aislante del relé de la luz anti-neblina.
PRUEBE si el sistema funciona normalmente.

1

2

Iluminación Exterior

417-01-58

417-01-58

Prueba Pinpoint U: LAS LUCES ANTI-NEBLINA ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

U4

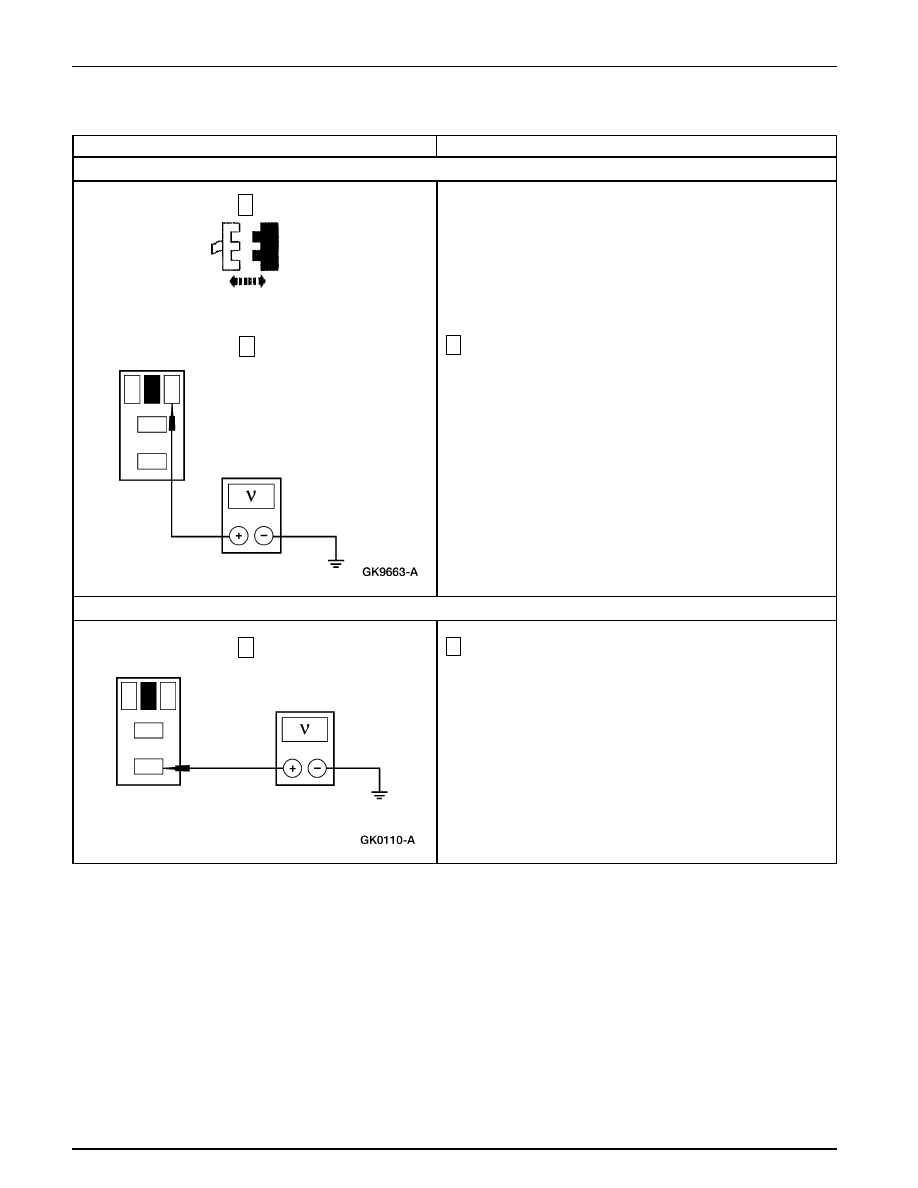

VERIFIQUE EL VOLTAJE AL RELÉ DE LA LUZ ANTI-NEBLINA. LADO DE LA BOBINA

2

Mida el voltaje a tierra del pin 1, circuito 474 (LG/OG) del
conector del relé de la luz anti-neblina.

•

¿El voltaje es superior a 10 Voltios?

→

→

→

→

→

Si
Vaya a U5.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

U5

ESTÁ EN CORTO A TIERRA 10 AL RELÉ DE LA LUZ ANTI-NEBLINA

1

Mida el voltaje a tierra del pin 3, circuito 175 (BK/YE) del
conector del relé de la luz anti-neblina.

•

¿El voltaje es superior a 10 Voltios?

→

→

→

→

→

Si
Vaya a U6.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

Relé de la  Luz Anti-Neblina

1

2

1

Iluminación Exterior

417-01-59

417-01-59

Prueba Pinpoint U: LAS LUCES ANTI-NEBLINA ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

U6

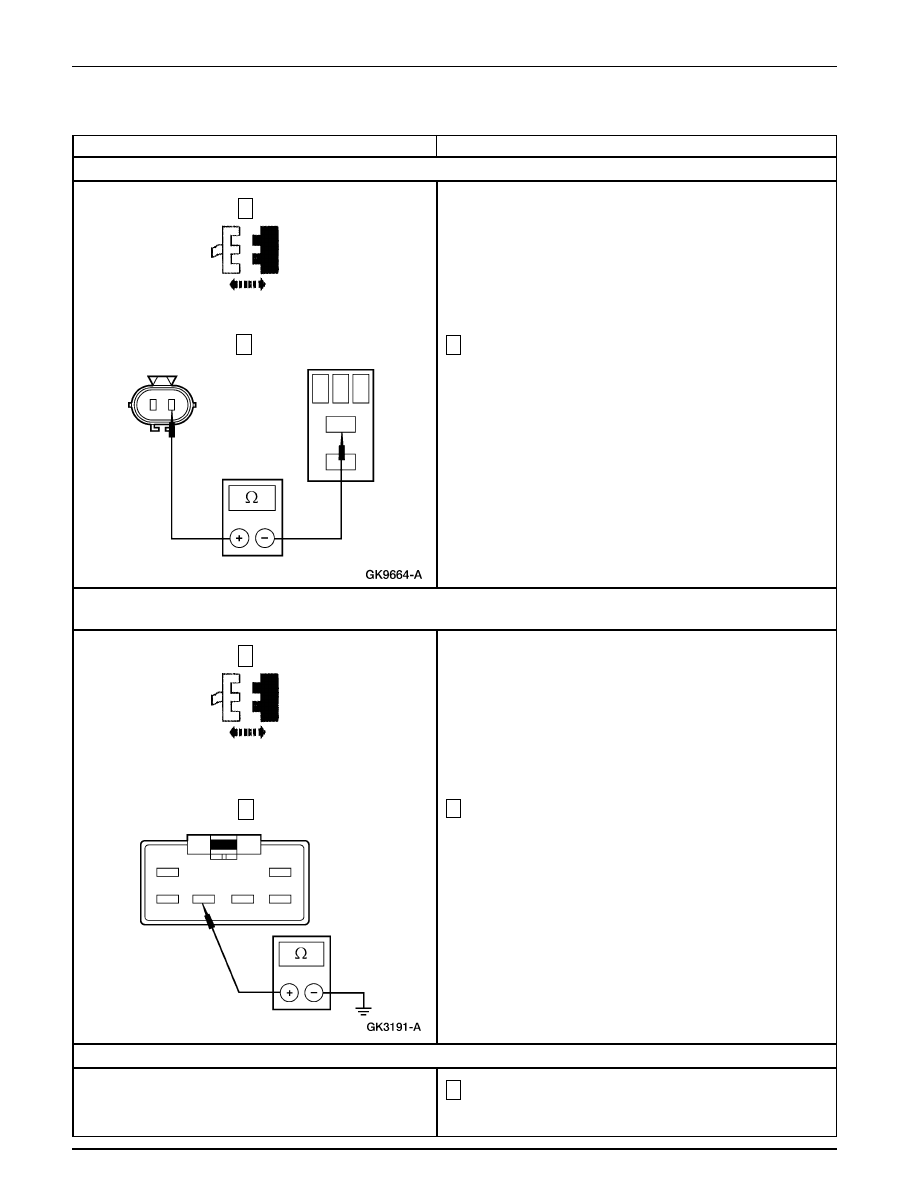

VERIFIQUE SI EL CIRCUITO 478 (TN/OG) ESTÁ ABIERTO

2

Mida la resistencia entre el pin 5, circuito 478 (TN/OG)
del conector del relé de la luz anti-neblina y el C192,
circuito 478 (TN/OG) de la luz anti-neblina LI; haga lo
mismo entre el pin 5, circuito 478 (TN/OG) del conector
del relé de la luz anti-neblina y el C193, circuito 478 (TN/OG)
de la luz anti-neblina LD.

•

¿Son las resistencias interiores a 5 Ohmios?

→

→

→

→

→

Si
Vaya a U7.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

U7

VERIFIQUE SI EL CIRCUITO 57 (BK) DE TIERRA DEL INTERRUPTOR DE LA LUZ ANTI-NEBLINA ESTÁ
ABIERTO

2

Mida la resistencia a tierra del C268 Pin 4, circuito 57 (BK)
del interruptor de la luz anti-neblina.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
RECONECTE el interruptor de la luz anti-neblina.
Vaya a U8.

→

→

→

→

→

No
REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

C268 del Interruptor de Luz Anti-Neblina

U8

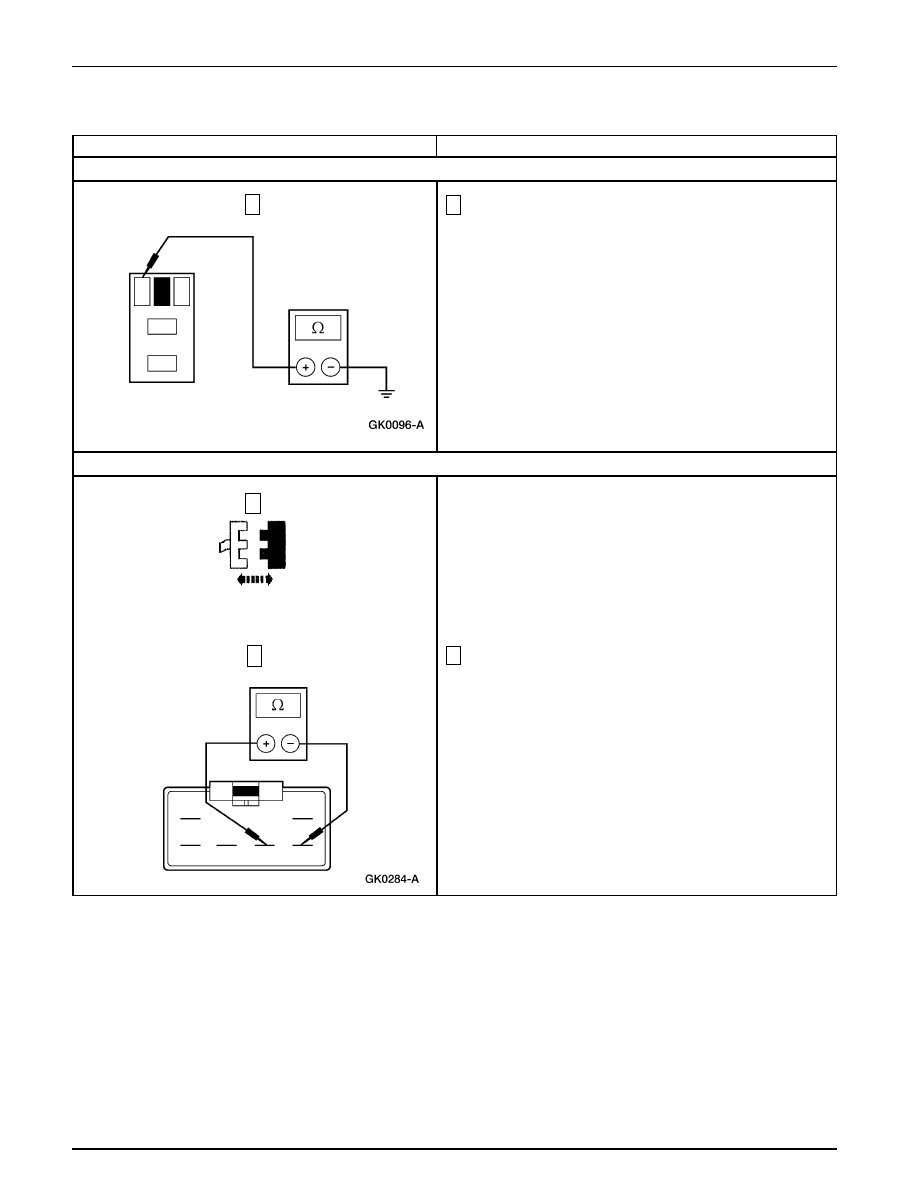

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 477 (LB/BK)

1

Ajuste el interruptor de la luz anti-neblina en la posición ON.

1

2

1

2

Luz Anti-neblina

Iluminación Exterior

417-01-60

417-01-60

Prueba Pinpoint U: LAS LUCES ANTI-NEBLINA ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

U8

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 477 (LB/BK) (Continuación)

2

Mida la resistencia a tierra del pin 2, circuito 477 (LB/BK)
del relé de la luz anti-neblina.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el relé de la luz anti-neblina. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a U9.

DIAGNOSTICO Y PRUEBA (Continuación)

U9

VERIFIQUE LA CONTINUIDAD DEL INTERRUPTOR DE LA LUZ ANTI-NEBLINA

C268 del Interruptor de la Luz Anti-Neblina

2

Mida las resistencias entre el terminal 3 y el terminal 4
(ambos del lado de los componentes) del interruptor de la
luz anti-neblina.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
REPARE el circuito 477 (LB/BK). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el interruptor de la luz anti-neblina.
PRUEBE si el sistema funciona normalmente.

2

1

2
