Ford Explorer / Mercury Mountaineer. Manual - parte 830

Iluminación Exterior

417-01-49

417-01-49

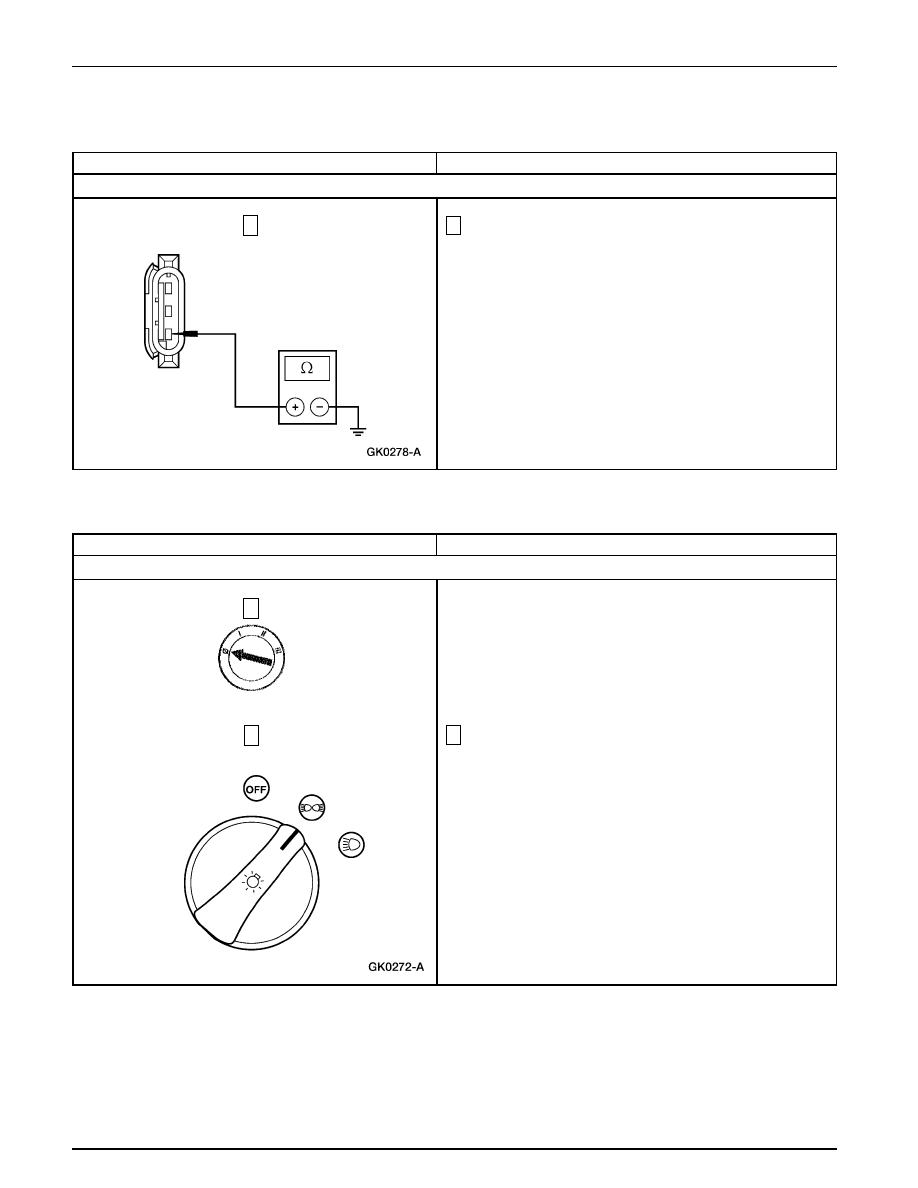

Prueba Pinpoint P: LAS LUCES DE ESTACIONAMIENTO, TRASERAS DE LA PLACA DE IDENTIFICACIÓN
ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

P7

VERIFIQUE EL CIRCUITO 57 (BK)

1

Mida la resistencia a tierra del circuito 57(BK) de la luz
inoperante.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz inoperante. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el Circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint Q: LAS LUCES AUTOMÁTICAS FUNCIONAN, PERO LAS LUCES DE ESTACIONAMIENTO,
TRASERAS O DE LAS PLACAS DE IDENTIFICACIÓN ESTÁN INOPERANTES

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Q1

VERIFIQUE EN FORMA MANUAL LAS LUCES DE ESTACIONAMIENTO

2

Ajuste el interruptor de las luces delanteras en las luces de
estacionamiento en la posición ON.

•

¿Se encienden las luces de estacionamiento

→

→

→

→

→

Si
Vaya a Q2.

→

→

→

→

→

No
VAYA a Prueba Pinpoint P2.

1

1

2

Iluminación Exterior

417-01-50

417-01-50

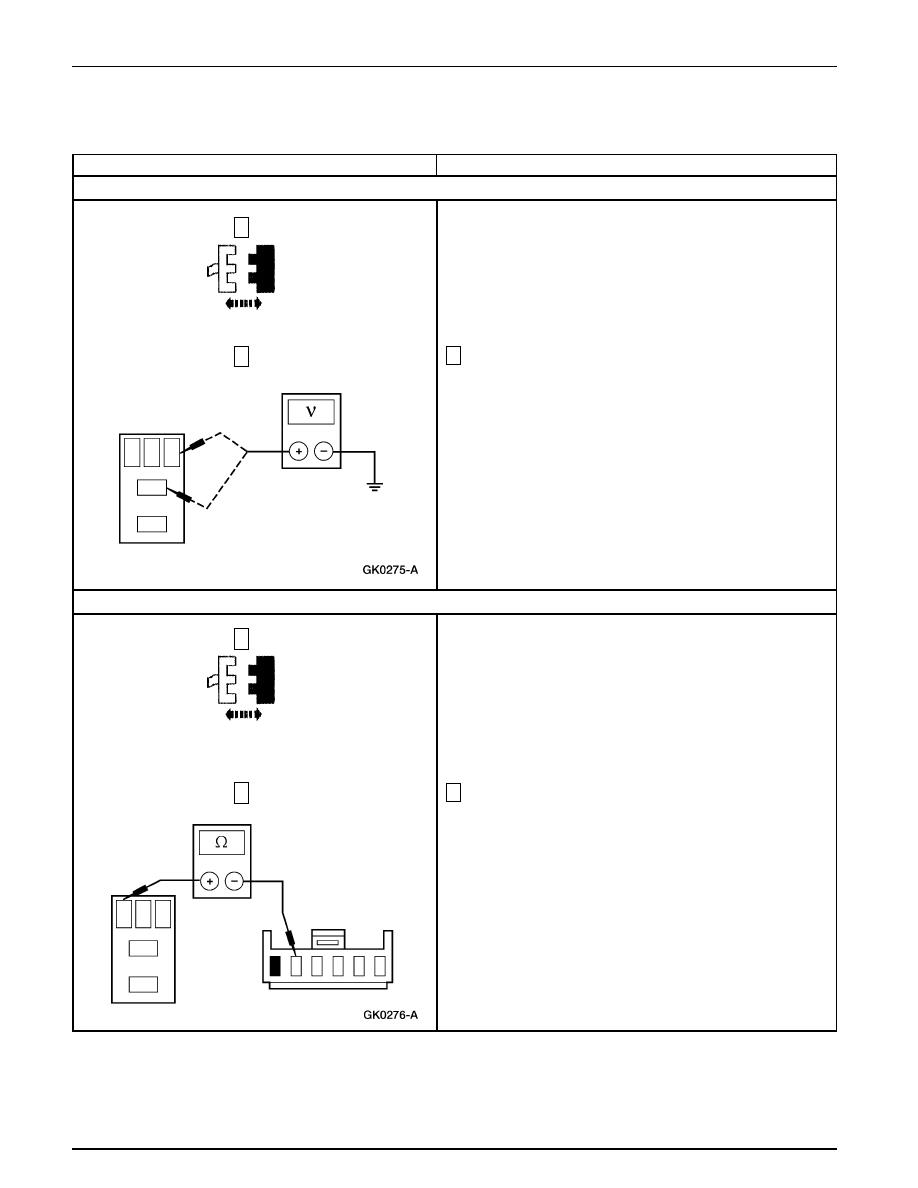

Prueba Pinpoint Q: LAS LUCES AUTOMÁTICAS FUNCIONAN, PERO LAS LUCES DE ESTACIONAMIENTO,
TRASERAS O DE LAS PLACAS DE IDENTIFICACIÓN ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Q2

VERIFIQUE EL VOLTAJE AL RELÉ DE LAS LUCES DE ESTACIONAMIENTO

2

Mida el voltaje a tierra del pin 1, circuito 195 (TN/WH)
del conector del relé de las luces de estacionamiento. Mida
el voltaje a tierra del pin 5, circuito 195 (TN/WH) del
conector del relé en las luces de estacionamiento.

•

¿Son mayores a 10 voltios?

→

→

→

→

→

Si
Vaya aQ3.

→

→

→

→

→

No
REPARE el circuito 195 (TN/WH). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Relé de las Luces de Estacionamiento

Q3

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 218 (WH/VT)

C341-2 del Amplificador del Sensor de Luces

2

Mida la resistencia entre el C341-2, circuito 218 (WH/
VT) del amplificador del sensor de luces y el pin 2, circuito
218 (WH/VT) del conector del relé de las luces de
estacionamiento.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el relé de las luces de estacionamiento.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 218 (WH/VT). PRUEBE si el
sistema funciona normalmente.

1

2

1

2

Iluminación Exterior

417-01-51

417-01-51

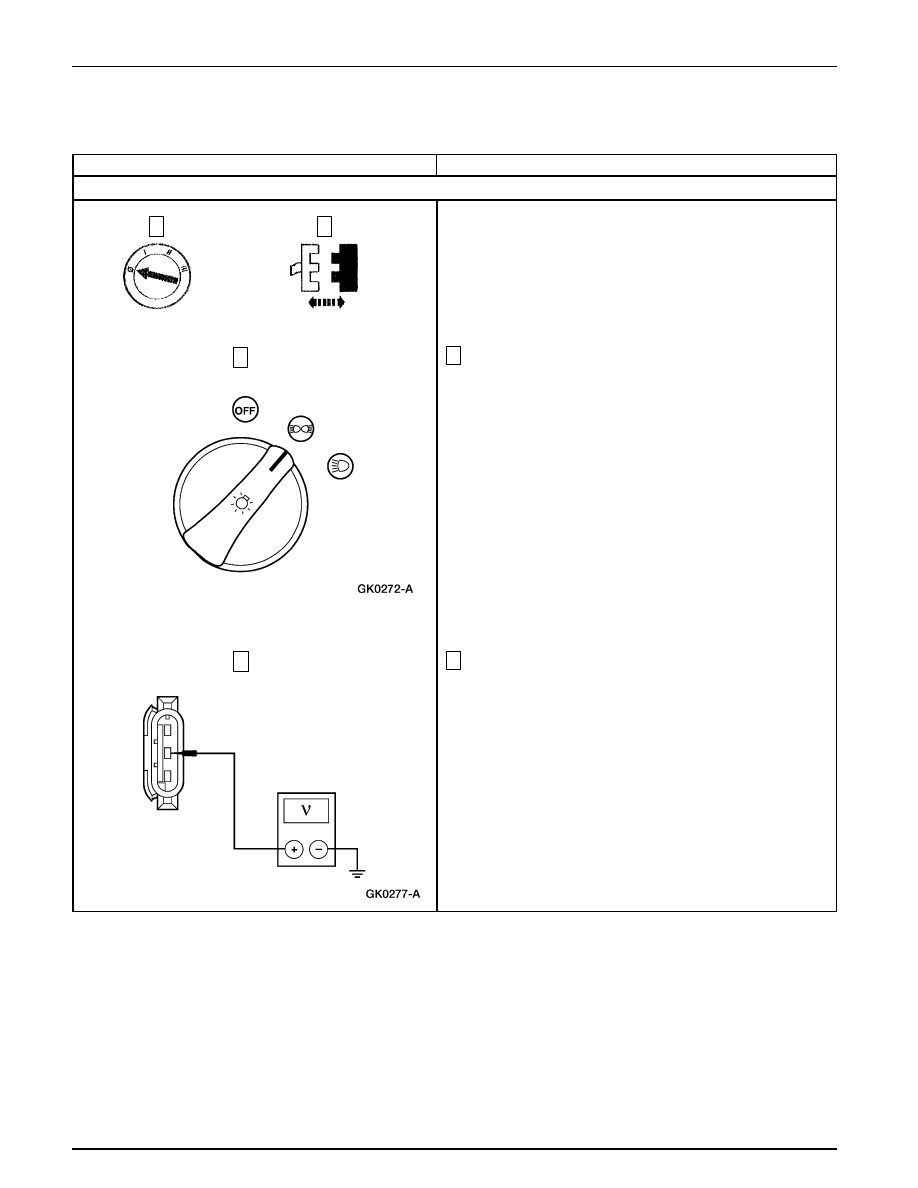

Prueba Pinpoint R: UNA O MÁS DE LAS LUCES DE ESTACIONAMIENTO, TRASERAS O DE LAS PLACAS DE
IDENTIFICACIÓN ESTÁ  INOPERANTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

R1

VERIFIQUE EL VOLTAJE A LAS LUCES INOPERANTES

3

Ajuste el interruptor de las luces delanteras en las luces de
estacionamiento a la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

Luces Inoperantes

4

Mida el voltaje a tierra del circuito 14 (BN) del conector
de la luz inoperante.

•

¿El voltaje es superior a 10 Voltios?

→

→

→

→

→

Si
Vaya a R2.

→

→

→

→

→

No
REPARE el circuito 14 (BN). PRUEBE si el sistema
funciona normalmente.

1

2

4

3

Iluminación Exterior

417-01-52

417-01-52

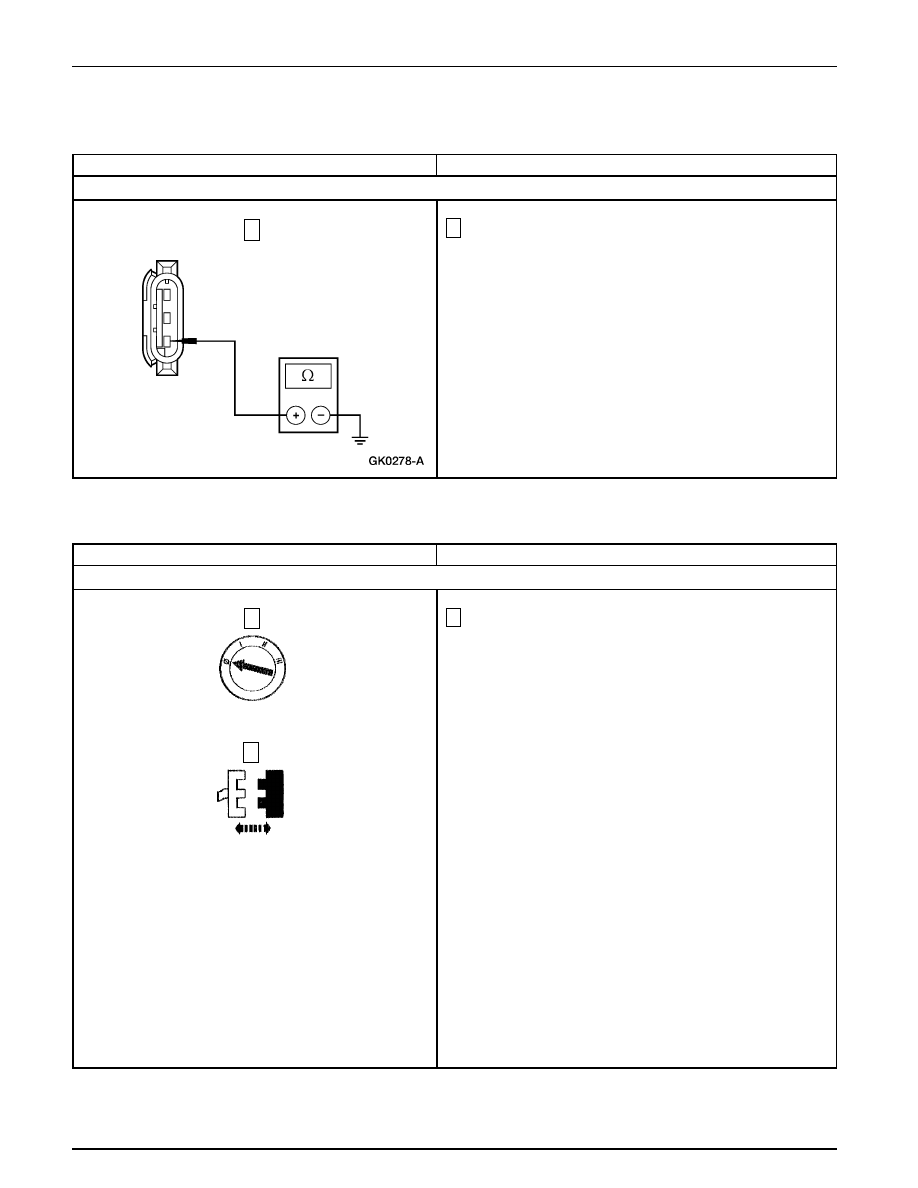

Prueba Pinpoint R: UNA O MÁS DE LAS LUCES DE ESTACIONAMIENTO, TRASERAS O DE LAS PLACAS DE
IDENTIFICACIÓN ESTÁ  INOPERANTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

R2

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del circuito 57 (BK) de la luz
trasera inoperante.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz inoperante de
estacionamiento, trasera o de la placa de
identificación. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba pinpoint S:  LAS LUCES DE ESTACIONAMIENTO, TRASERAS O DE LAS PLACAS DE IDENTIFICACIÓN
ESTÁN ENCENDIDAS CONTINUAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

S1

VERIFIQUE EL CIRCUITO 14 (BN)

1

•

¿Están encendidas las luces de estacionamiento?

→

→

→

→

→

Si
Si está equipado con antirrobo, Vaya a S2.

Si no está equipado con antirrobo, REPARE el
circuito 14 (BN). PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
CAMBIE el interruptor de la luz delantera. PRUEBE
si el sistema funciona normalmente.

Interruptor de Luces Delanteras

1

1

2
