Iluminación Exterior

417-01-41

417-01-41

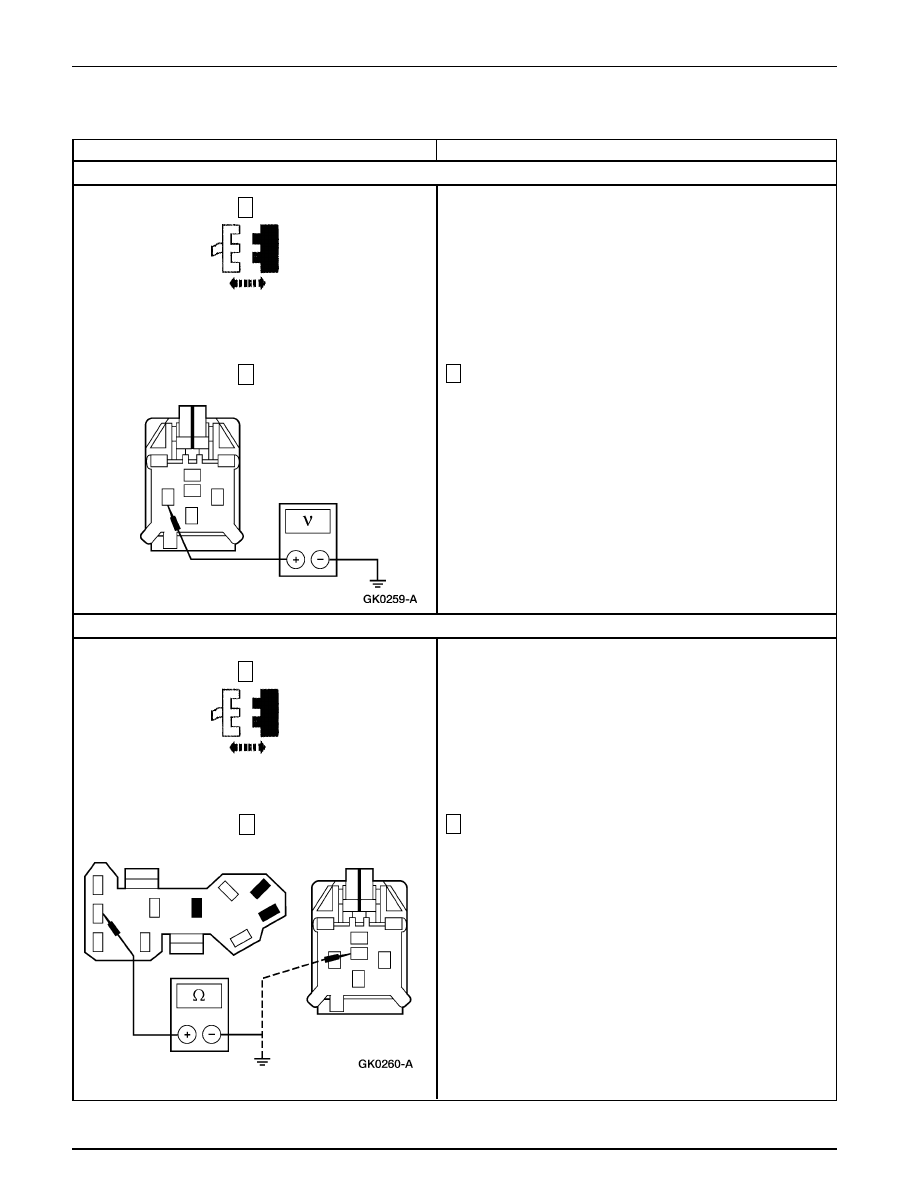

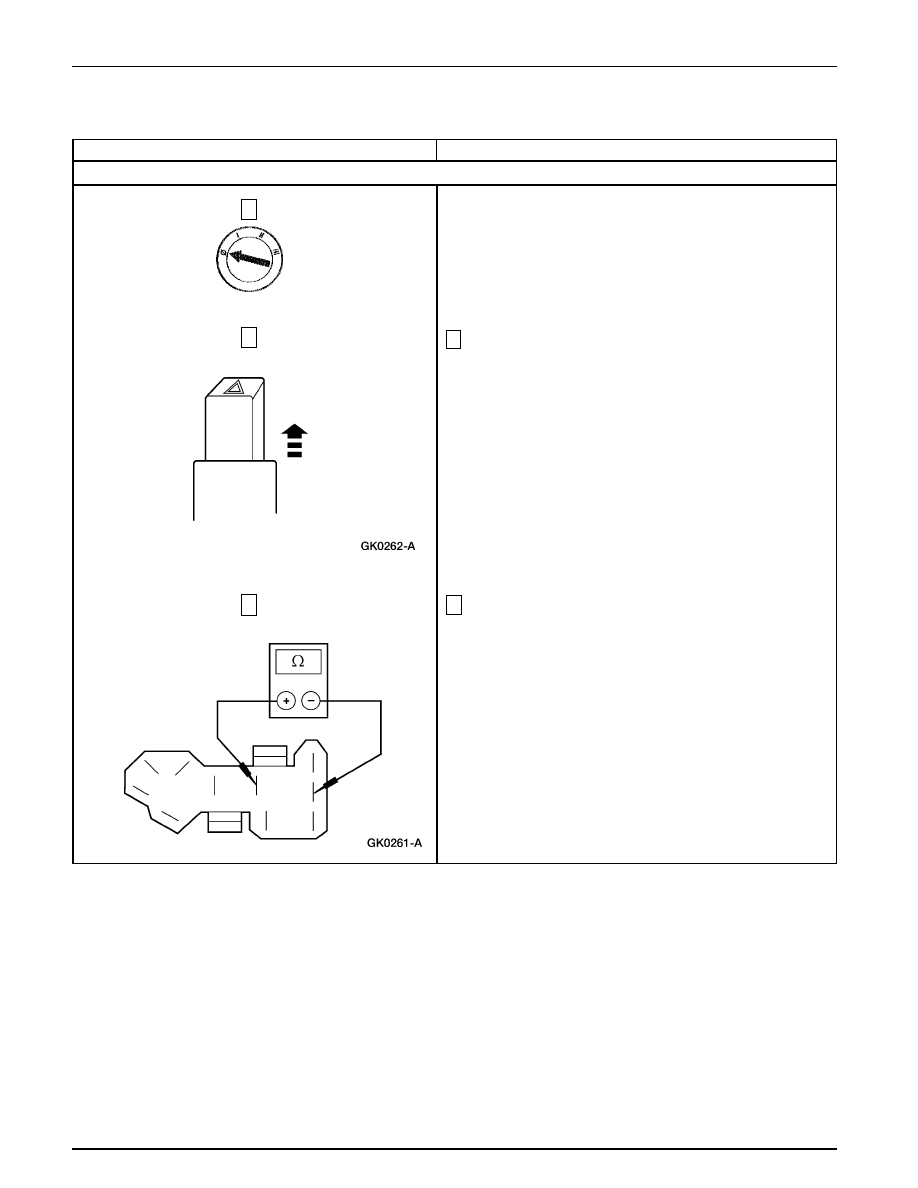

Prueba Pinpoint M: LAS LUCES INTERMITENTES DE EMERGENCIA NUNCA SE ENCIENDEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M2  VERIFIQUE EL VOLTAJE AL INDICADOR INTERMITENTE

2

Mida el voltaje a tierra del C214-2, circuito 383 (RD/WH)
del indicador intermitente.

•

¿El voltaje es superior a 10 Voltios?

→

→

→

→

→

Si
Vaya a M3.

→

→

→

→

→

No
REPARE el circuito 383 (RD/WH). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

 C214 del Indicador Intermitente

M3  VERIFIQUE SI EL CIRCUITO 385 (WH/RD ESTA EN CORTO O ABIERTO

2

Mida la resistencia entre el C217-385, circuito 385 (WH/
RD) del interruptor multifuncional y el C214-3, circuito
385 (WH/RD) del indicador intermitente. Mida la
resistencia a tierra del C217-385, circuito 385 (WH/RD)
del interruptor multifuncional.

•

¿Es la resistencia inferior a 5 Ohmios entre el interruptor
multifuncional y el indicador intermitente y mayor a
10.000 Ohmios entre el interruptor multifuncional y
tierra?

→

→

→

→

→

Si
Vaya a M4.

→

→

→

→

→

No
REPARE el circuito 385 (WH/RD). PRUEBE si el
sistema funciona normalmente.

1

2

1

2

Interruptor  C217 de Multifunción

Iluminación Exterior

417-01-42

417-01-42

Prueba Pinpoint M: LAS LUCES INTERMITENTES DE EMERGENCIA NUNCA SE ENCIENDEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M4 VERIFIQUE LA CONTINUIDAD DEL INTERRUPTOR MULTIFUNCIONAL

2

Coloque el interruptor de emergencia en la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

3

Mida la resistencia entre los terminales 2 y 385 del
interruptor multifuncional (lado de la componente).

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el indicador intermitente. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

1

2

3

Iluminación Exterior

417-01-43

417-01-43

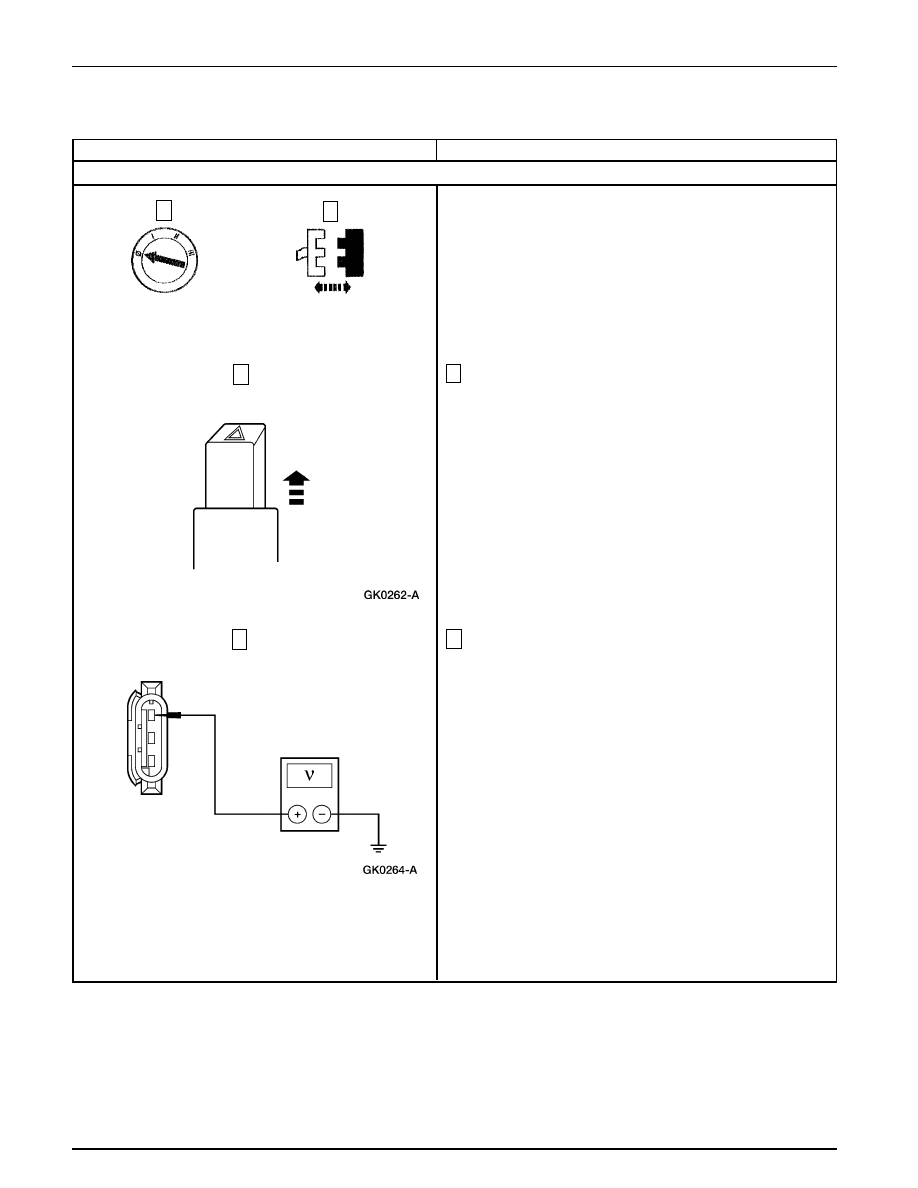

Prueba Pinpoint N: UNA LUZ DE CRUCE/EMERGENCIA NUNCA SE ENCIENDE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

N1

VERIFIQUE EL VOLTAJE A LA LUZ INOPERANTE

3

Ajuste el interruptor de luces de emergencia en la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

Luz de Cruce/Emergencia Inoperante

4

Mida el voltaje a tierra de los siguientes conectores de las
luces:

— circuito 3 LI delantero (LG/WH).

— circuito 3 lateral LI (LG/WH).

— circuito 2 delantero LD (WH/LB).

— circuito 2 lateral LI  (WH/LB).

— circuito 9 (WH/LB) trasero izquierdo.

— circuito 5 (OG/LB) trasero derecho.

•

¿El voltaje es superior a 10 Voltios?

→

→

→

→

→

Si
CAMBIE la luz de cruce/emergencias en cuestión.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el (los) circuito (s) en cuestión. PRUEBE
si el sistema funciona normalmente.

1

2

3

4

Iluminación Exterior

417-01-44

417-01-44

DIAGNOSTICO Y PRUEBA (Continuación)

Tabla de Inspección Visual

Mecánica

Eléctrica

Herramienta(s) Especial(es)

Luces de Estacionamiento, Traseras de las
Placas de Identificación

Refiérase a la Celda 92, Luces Exteriores, en los Diagramas
de Cableado para obtener información adicional a cerca de
los esquemas y conectores.

Multímetro Digital 73 o
equivalente
105-R 0051

Inspección y Verificación

1.

Verifique el problema del cliente poniendo a funcionar
las luces de estacionamiento.

• Interruptor (es) dañado (s)

• Fusible (s)
• Arnés de cableado dañado
• Conexiones flojas o

corroídas

• Relé (s)

3.

Si el problema no es visualmente evidente, determine la
falla y proceda con la Tabla de Fallas.

Causa Posible

Acción

Condición

Tabla de Fallas

Tabla de Fallas

•

Fusible (s).

•

Circuito.

•

Interruptor en luces delanteras (11654).

•

Fusible (s).

•

Relé de la luz de estacionamiento.

•

Circuitos.

•

Luz de estacionamiento, trasera o de
placas de identificación.

•

Circuitos.

•

Interruptor de luces delanteras.

•

Relé de la luz de estacionamiento.

•

Luces de Frenado/Cola.

•

Circuitos

•

Las Luces de Estacionamiento,
Traseras de La Placa De Identificación
Están Inoperantes

•

VAYA a Prueba Pinpoint P.

2.

Haga una inspección visual y busque por señales obvias
de daños mecánicos y eléctricos.

•

Las Luces Automáticas Funcionan,
Pero Las Luces De Estacionamiento,
Traseras o de las Placas de
Identificación Están Inoperantes

•

VAYA a Prueba Pinpoint Q.

•

VAYA a Prueba Pinpoint R.

•

VAYA a Prueba Pinpoint S.

•

Una o Más de las Luces de
Estacionamiento, Traseras o de Las
Placas de Identificación está
Inoperante

•

Las Luces de Estacionamiento,
Traseras o de las Placas de
Identificación Está Encendidas
Continuamente

•

VAYA a Prueba Pinpoint T.

•

Las Luces de Estacionamiento,
Traseras o de las Placas de
Identificación Están Inoperantes -
Traseras de Frenado/de Cola
