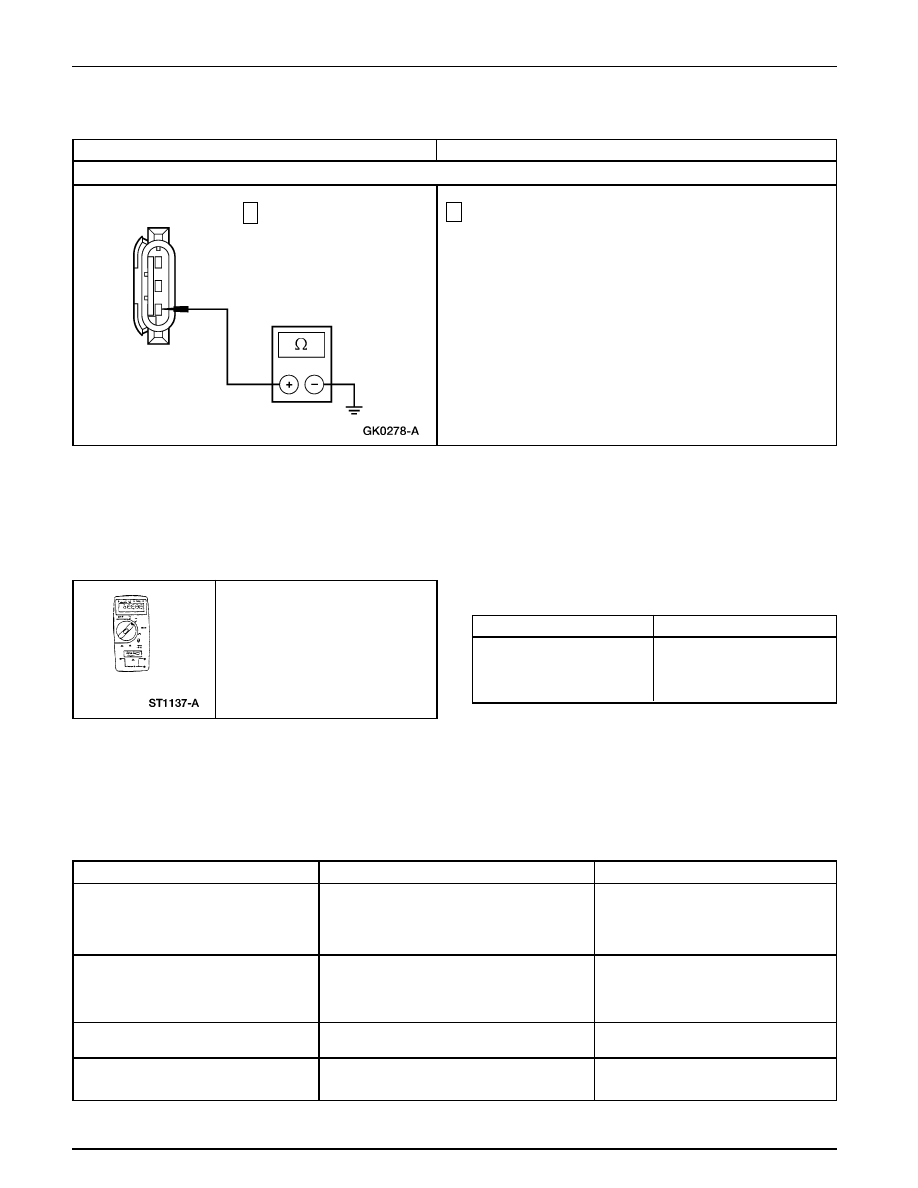

Prueba Pinpoint K: UNA O MÁS LUCES DE FRENADO ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

K5

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del C400 (LI) o C415 (LD),
circuito 57 (BK) de la luz trasera inoperante de frenado/
estacionamiento.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz trasera inoperante de
frenado/estacionamiento. PRUEBE si el sistema
funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Tabla de Inspección Visual

Mecánica

Eléctrica

Herramienta(s) Especial(es)

Luces de Cruce y Emergencia

Refiérase a la Celda 90, Luces de Cruce/Frenado/Emergencia
de los Diagramas de Cableado para obtener información
adicional a cerca de los esquemas y conectores.

Multímetro Digital 73 o
equivalente
105-R 0051

Inspección y Verificación

1.

Verifique el problema del cliente poniendo a funcionar
las luces intermitentes de cruce/ emergencia.

2.

Haga una inspección visual y busque por señales obvias
de daños mecánicos y eléctricos.

• Interruptor (es) dañado (s)

• Fusible (s)
• Arnés de cableado dañado
• Conexiones flojas o

corroídas

3.

Si el problema no es visualmente evidente, determine la
falla y proceda con la Tabla de Fallas.

Causa Posible

Acción

Condición

Tabla de Fallas

Tabla de Fallas

•

Fusible (s).

•

Circuitos.

•

Interruptor multifuncional (13K359).

•

Indicador intermitente (13350).

•

Fusible (s).

•

Circuitos.

•

Interruptor multifuncional.

•

Indicador intermitente.

•

Luz intermitente de cruce/emergencia.

•

Circuito.

•

Interruptor multifuncional.

•

Las Luces De Cruce Nunca Se
Encienden

•

VAYA Prueba Pinpoint L.

•

Las Luces Intermitentes de Emergencia
Nunca Se Encienden

•

Una Luz de Cruce/Emergencia
Nunca Se Enciende

•

Las Luces De Cruce Nunca Se
Encienden

•

VAYA Prueba Pinpoint M.

•

VAYA a Prueba Pinpoint N.

•

CAMBIE el interruptor
multifuncional.

1

Iluminación Exterior

417-01-38

417-01-38

Causa Posible

Acción

Condición

Tabla de Fallas (Continuación)

•

Interruptor multifuncional

•

Las Luces Intermitentes de Emergencia
Están Siempre Encendidas

•

CAMBIE el interruptor
multifuncional.

DIAGNOSTICO Y PRUEBA (Continuación)

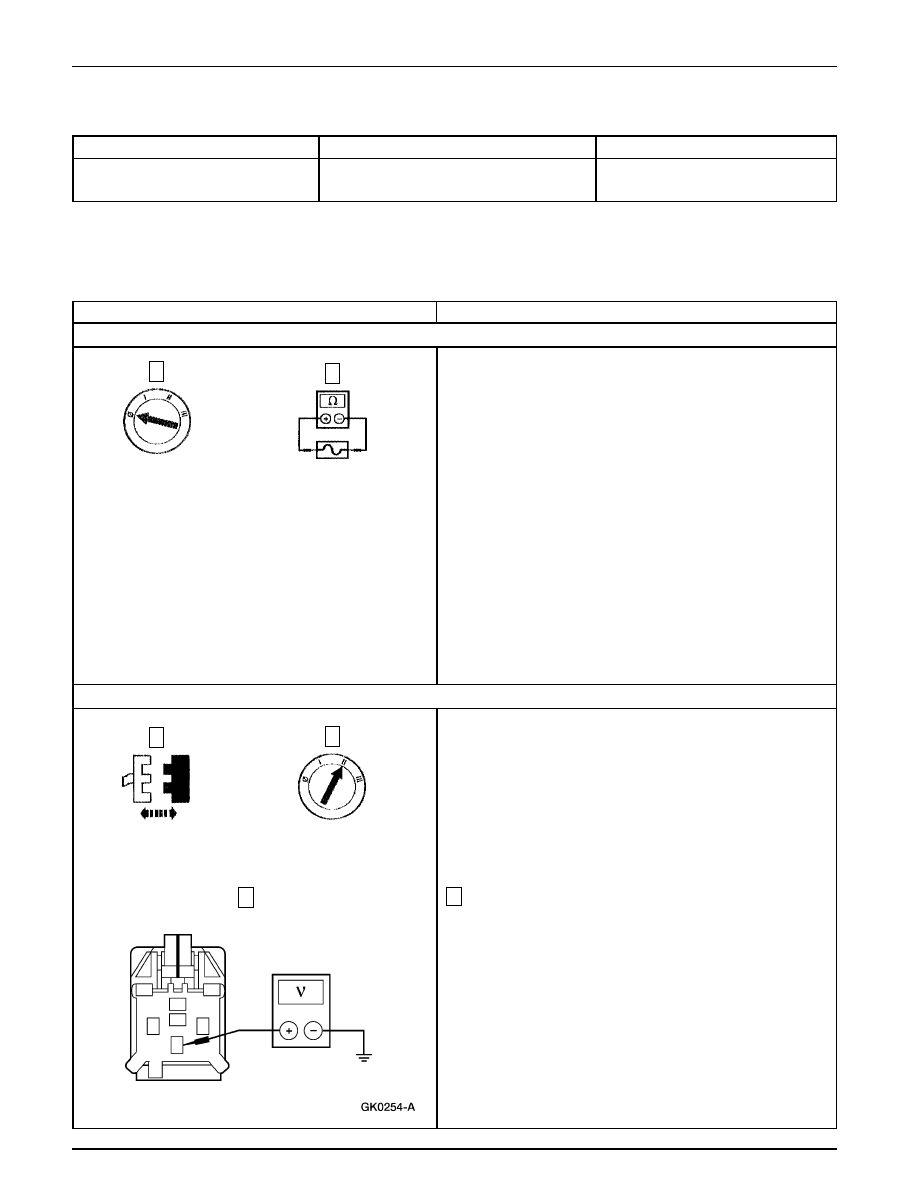

Prueba Pinpoint L:  LAS LUCES DE CRUCE NUNCA SE ENCIENDEN

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L1

VERIFIQUE EL FUSIBLE

•

¿Está  OK el fusible?

→

→

→

→

→

Si
REINSTALE el fusible. Vaya a L2.

→

→

→

→

→

No
CAMBIE el  fusible. PRUEBE si el sistema funciona
normalmente.  Si el fusible falla de nuevo,
VERIFIQUE si hay un corto a tierra. REPARE lo
que sea necesario.

L2

VERIFIQUE EL VOLTAJE AL INDICADOR INTERMITENTE

Prueba Pinpoint

C214 Indicador Intermitente

3

Mida el voltaje a tierra del C214-5, circuito 8 (OG/YE)
del indicador intermitente.

•

¿Es mayor a 10 Voltios?

→

→

→

→

→

Si
Vaya a L3.

→

→

→

→

→

No
REPARE el circuito por (OG/YE). PRUEBE si el
sistema funciona normalmente.

1

2

Fusible 21 (15A) del Panel

de Fusibles

1

2

3

Iluminación Exterior

417-01-39

417-01-39

Prueba Pinpoint L:  LAS LUCES DE CRUCE NUNCA SE ENCIENDEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

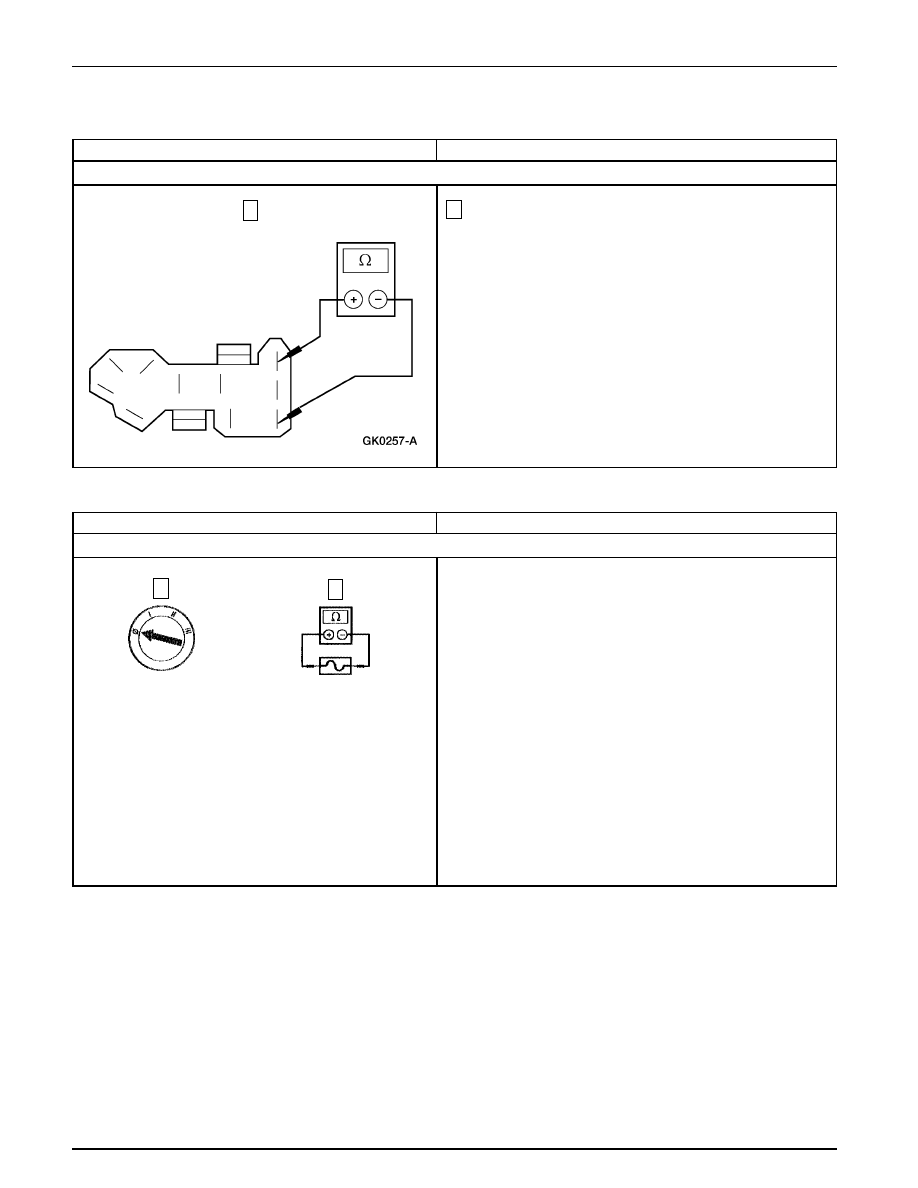

L3

 VERIFIQUE SI ESTÁ EN CORTO A TIERRA EL CIRCUITO 44 (LB)

3

Mida las resistencias entre el C217-44, circuito 44 (LB)
del interruptor multifuncional y el C214-1, circuito 44 (LB)
del indicador intermitente. Mida la  resistencia a tierra del
C217-44, circuito 44 (LB) del interruptor multifuncional.

•

¿Es la resistencia inferior a 5 Ohmios entre el interruptor
multifuncional y en el indicador intermitente y  mayor
a 10.000 Ohmios entre el interruptor multifuncional y
tierra?

→

→

→

→

→

Si
Vaya a L4.

→

→

→

→

→

No
REPARE el circuito 44 (LB). PRUEBE si el sistema
funciona normalmente.

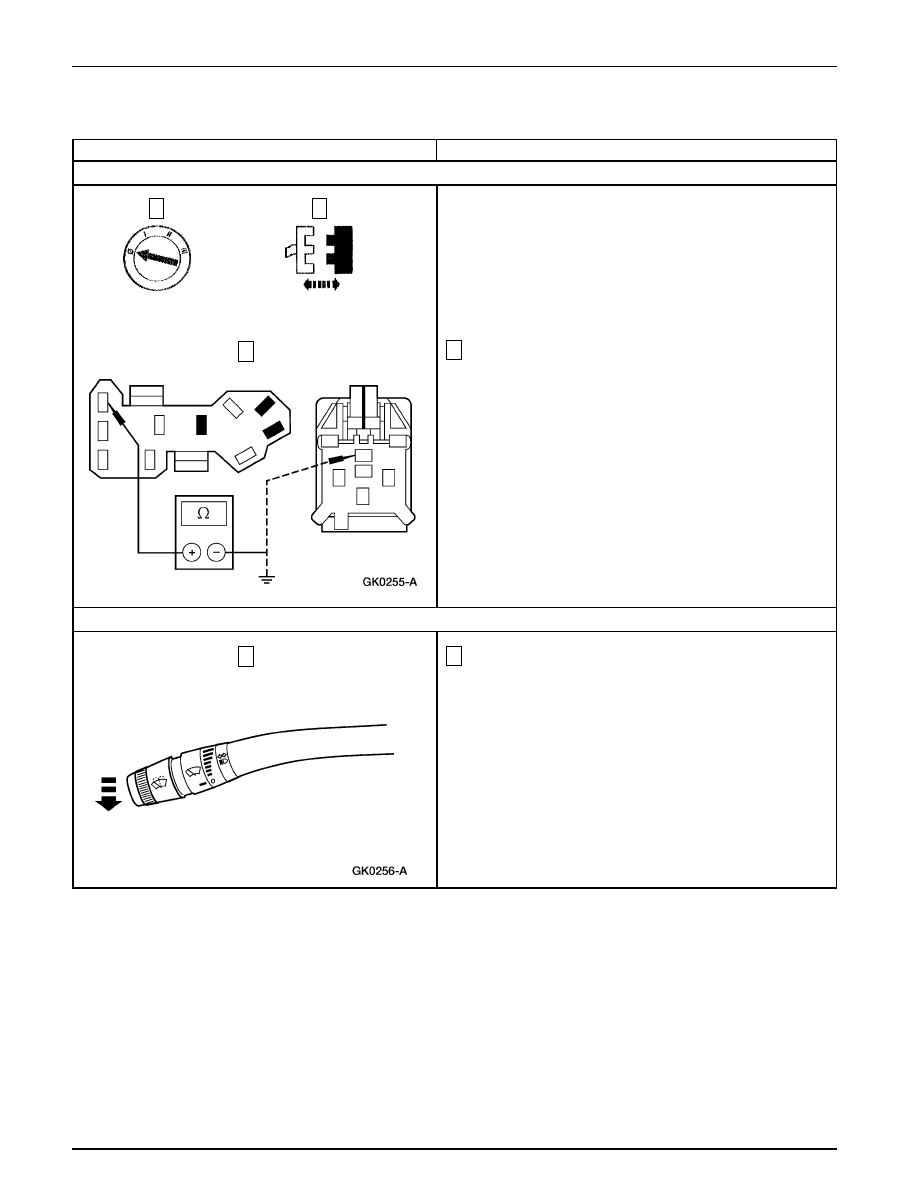

L4

VERIFIQUE LA CONTINUIDAD DEL INTERRUPTOR MULTIFUNCIONAL

DIAGNOSTICO Y PRUEBA (Continuación)

C217 del Interruptor Multifuncional

1

Coloque el interruptor multifuncional en la posición de
giro a la izquierda.

1

2

3

1

Iluminación Exterior

417-01-40

417-01-40

Prueba Pinpoint L:  LAS LUCES DE CRUCE NUNCA SE ENCIENDEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L4

VERIFIQUE LA CONTINUIDAD DEL INTERRUPTOR MULTIFUNCIONAL (Continuación)

2

Mida la resistencia entre los terminales 3 y 44 del
interruptor multifuncional (por el lado del componente).

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el indicador intermitente. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint M: LAS LUCES INTERMITENTES DE EMERGENCIA NUNCA SE ENCIENDEN

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

M1 VERIFIQUE EL FUSIBLE

•

¿Está OK el fusible?

→

→

→

→

→

Si
REINSTALE el fusible. Vaya M2.

→

→

→

→

→

No
CAMBIE el fusible 21 (15 A) del panel de fusibles.
Si el fusible falla de nuevo. VERIFIQUE si hay que
corto a tierra. REPARE lo que sea necesario.

Fusible 21 (15A) del Panel de Fusibles

2

1

2
