Ford Explorer / Mercury Mountaineer. Manual - parte 824

Iluminación Exterior

417-01-25

417-01-25

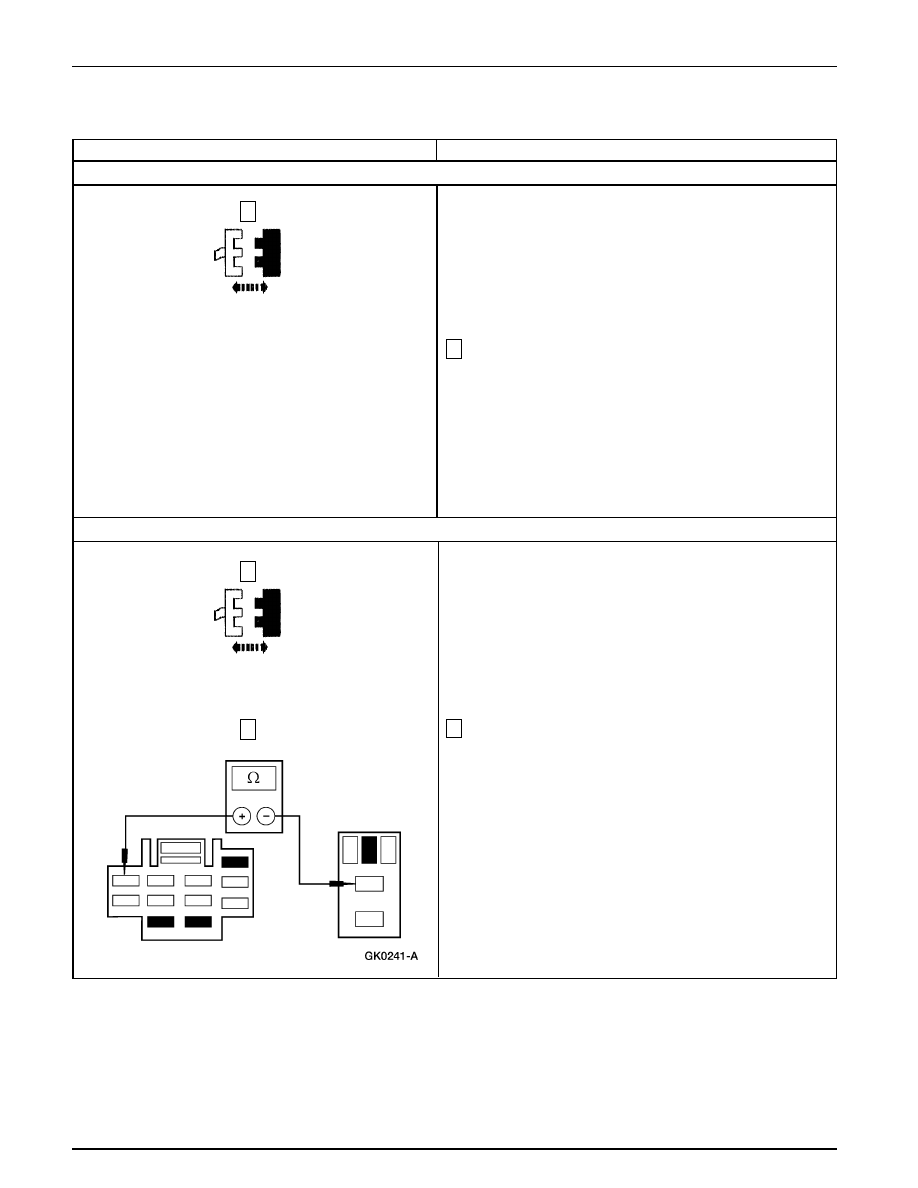

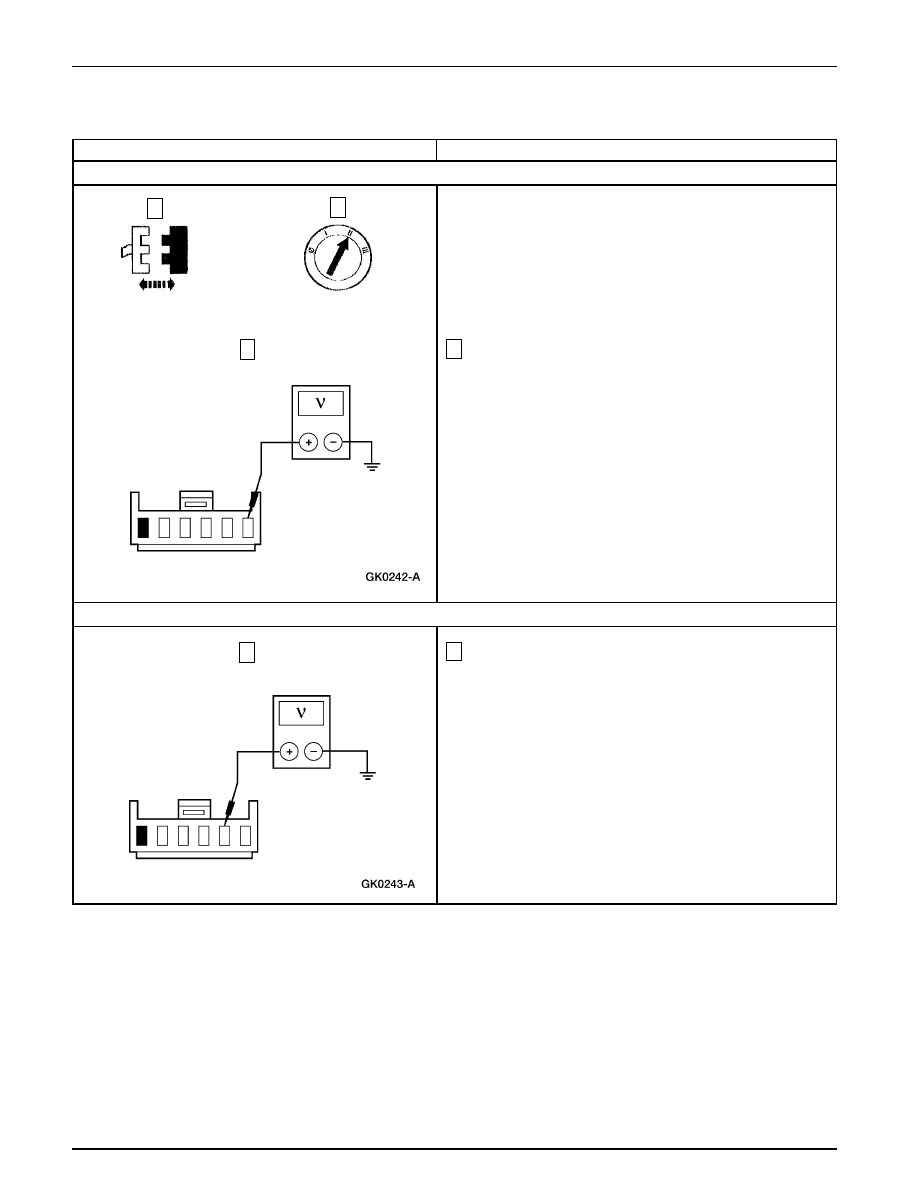

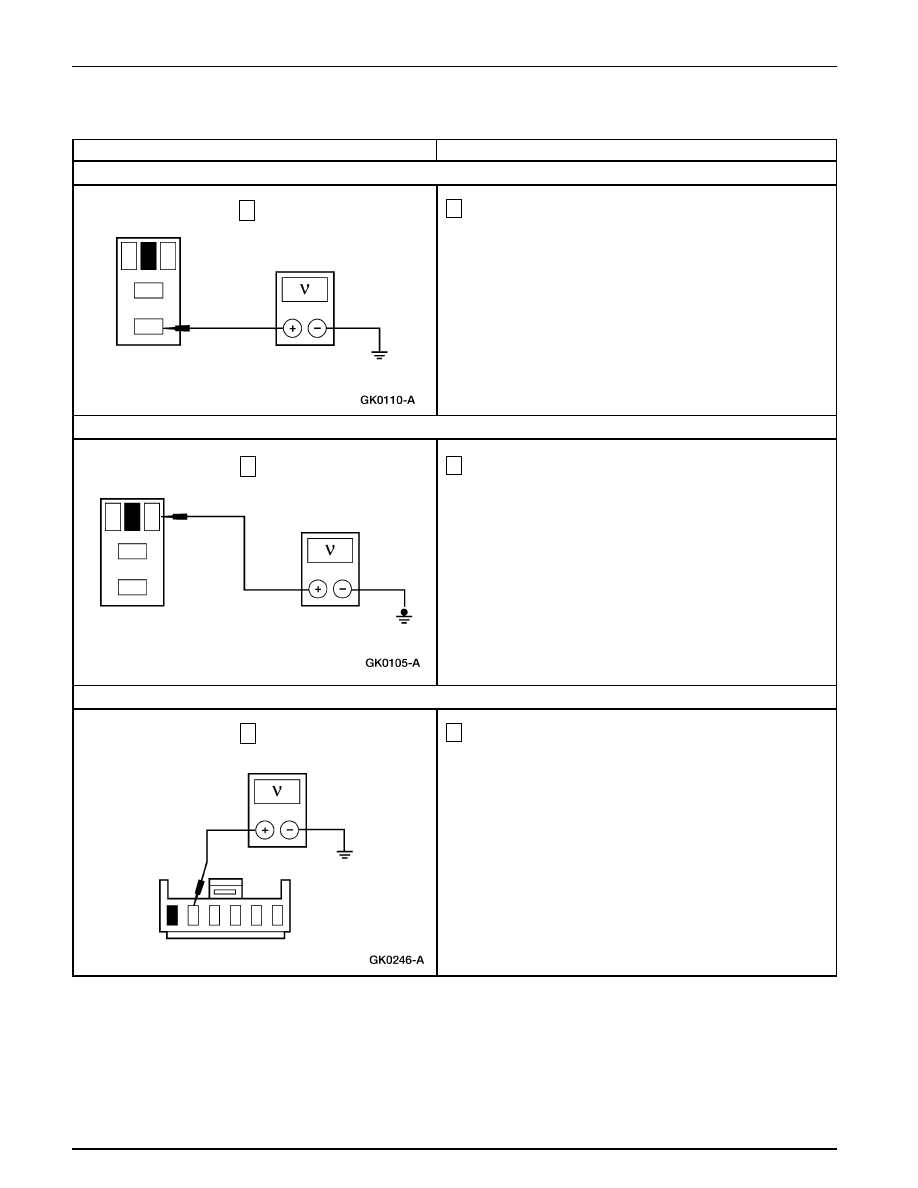

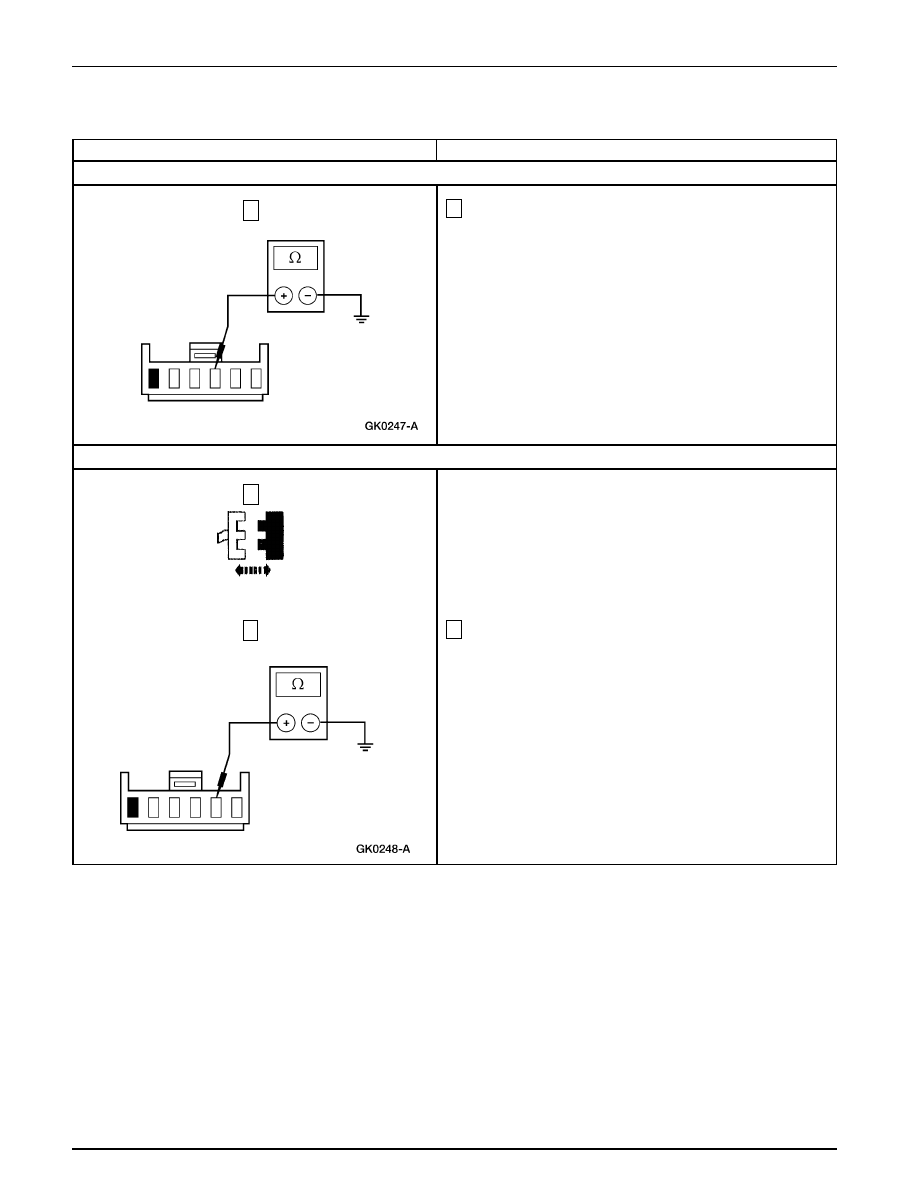

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint G: LAS LUCES AUTOMÁTICAS  ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G3

PRUEBA DE COMPONENTE DEL RELÉ DE LAS LUCES DELANTERAS

2

Ejecute la Prueba de Componente del Relé; refiérase a
Prueba de Componente.

•

¿Está OK el relé?

→

→

→

→

→

Si
Vaya a G4.

→

→

→

→

→

No
CAMBIE el relé de luces delanteras. PRUEBE si el
sistema funciona normalmente.

G4

VERIFIQUE SI EL CIRCUITO 15 (RD/YE) ESTÁ ABIERTO

Relé de Luces Delanteras

 C216 Interruptor de Luces Delanteras

2

Mida la resistencia entre el pin 5, circuito 15 (RD/YE) del
conector el relé de las luces delanteras y el C216-2, circuito
15 (RD/YE) del interruptor de luces delanteras.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
Vaya a G5.

→

→

→

→

→

No
REPARE  el circuito 15 (RD/YE). PRUEBE si el
sistema funciona normalmente

1

1

2

Iluminación Exterior

417-01-26

417-01-26

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint G: LAS LUCES AUTOMÁTICAS  ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G5

VERIFIQUE EL VOLTAJE DEL CIRCUITO 640 (RD/YE)

3

Mida la resistencia a tierra del C341-6, circuito 640 (RD/YE)
del amplificador del sensor de luces.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
Vaya a G6.

→

→

→

→

→

No
REPARE el circuito 640 (RD/YE). PRUEBE si el
sistema funciona normalmente.

G6

VERIFIQUE EL VOLTAJE DEL CIRCUITO 54 (LG/YE)

C341 del Amplificador del

Sensor de Luces

1

Mida el voltaje a tierra del C341-5, circuito 54 (LG/YE)
del amplificador del sensor de luces.

•

 ¿Es mayor a 10 voltios?

→

→

→

→

→

Si
Vaya a G7.

→

→

→

→

→

No
REPARE el circuito 54 (LG/YE). PRUEBE si el
sistema funciona normalmente .

1

2

3

1

Iluminación Exterior

417-01-27

417-01-27

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint G: LAS LUCES AUTOMÁTICAS  ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G7

VERIFIQUE EL VOLTAJE DEL CIRCUITO 196 (DB/OG)

1

Mida el voltaje a tierra del pin 3, circuito 196 (DB/OG)
del conector del relé de las luces delanteras.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
Vaya a G8.

→

→

→

→

→

No
REPARE el circuito 196 (DB/OH). PRUEBE si el
sistema funciona normalmente.

G8

VERIFIQUE EL VOLTAJE DEL CIRCUITO 195 (TN/WH)

G9

VERIFIQUE EL VOLTAJE DEL CIRCUITO 218 (WH/VT)

1

Mida el voltaje a tierra del pin 1, circuito 195 (TN/WH)
del conector el relé de las luces delanteras.

•

¿Es mayor a 10 voltios?

Sí

RECONECTE el relé de las luces delanteras. Vaya a
G9.

→

→

→

→

→

No
REPARE el circuito 195 (TN/WH). PRUEBE si el
sistema funciona normalmente

1

Mida el voltaje a tierra del C341-2, circuito 218 (WH/VT)
del amplificador del sensor de luces.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
Vaya a G10.

→

→

→

→

→

No
REPARE el circuito 218 (WH/VT). PRUEBE si el
sistema funciona normalmente.

1

1

1

Iluminación Exterior

417-01-28

417-01-28

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint G: LAS LUCES AUTOMÁTICAS  ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G10  VERIFIQUE SI EL CIRCUITO 57 (BK) ESTÁ ABIERTO

1

Mida la resistencia a tierra del C341-4, circuito 57 (BK)
del amplificador del sensor de luces.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el amplificador del sensor de luces.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

G11  VERIFIQUE SI EL CIRCUITO 54 (LG/YE) ESTÁ EN CORTO A TIERRA

C341  Del Amplificador del  Sensor de Luces

2

Mida la resistencia a tierra del C341-5, circuito 54 (LG/Y)
el amplificador del sensor de luces.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
CAMBIE el amplificador el sensor de luces.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 54 (LG/YE). PRUEBE si el sistema
funciona normalmente.

1

2

1
