Iluminación Exterior

417-01-17

417-01-17

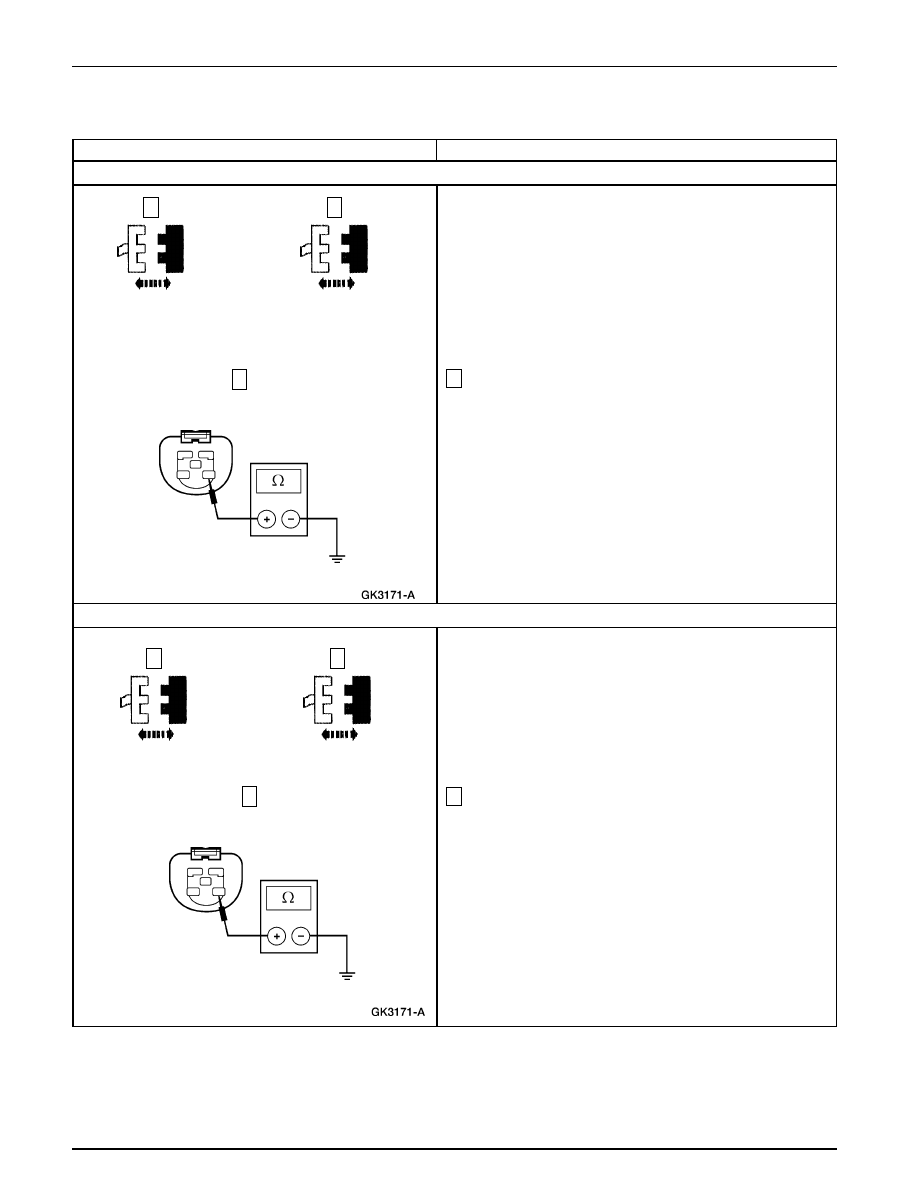

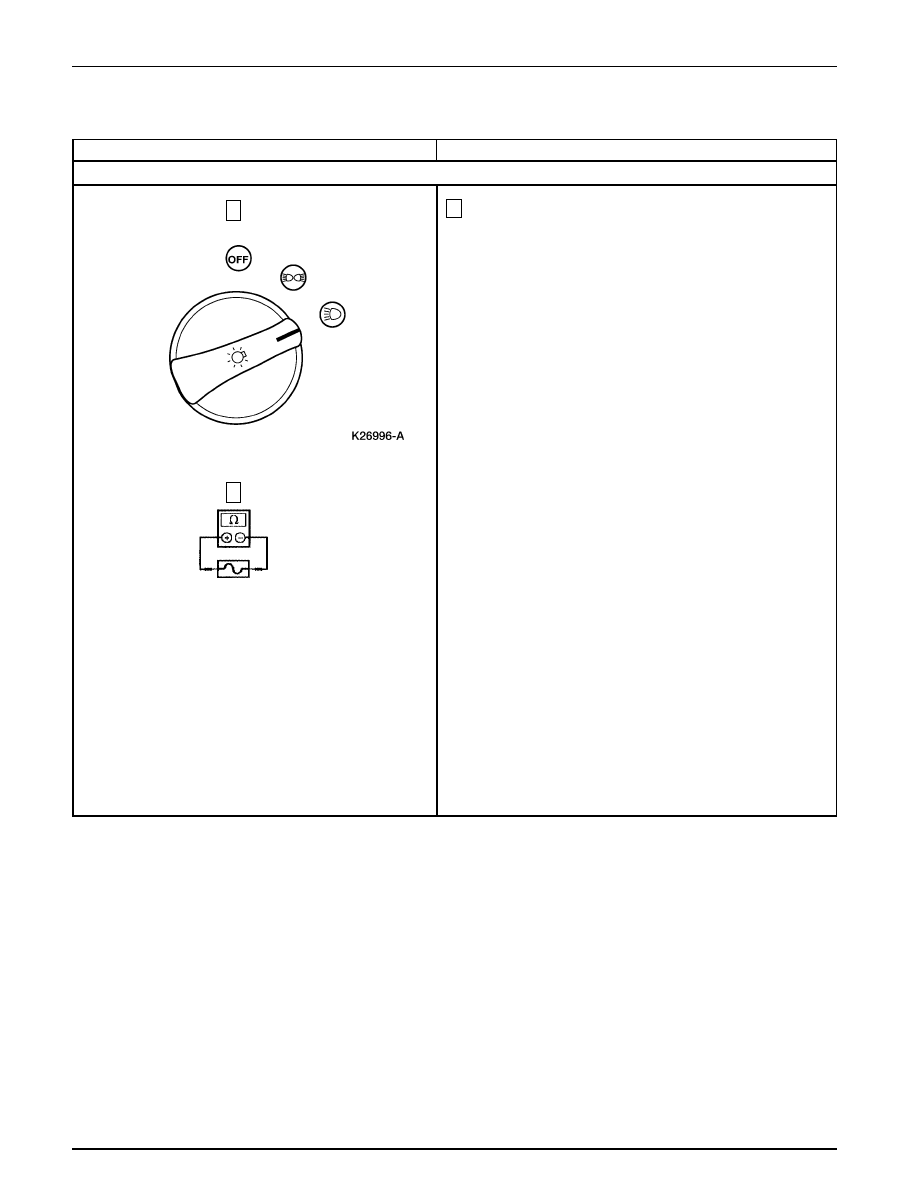

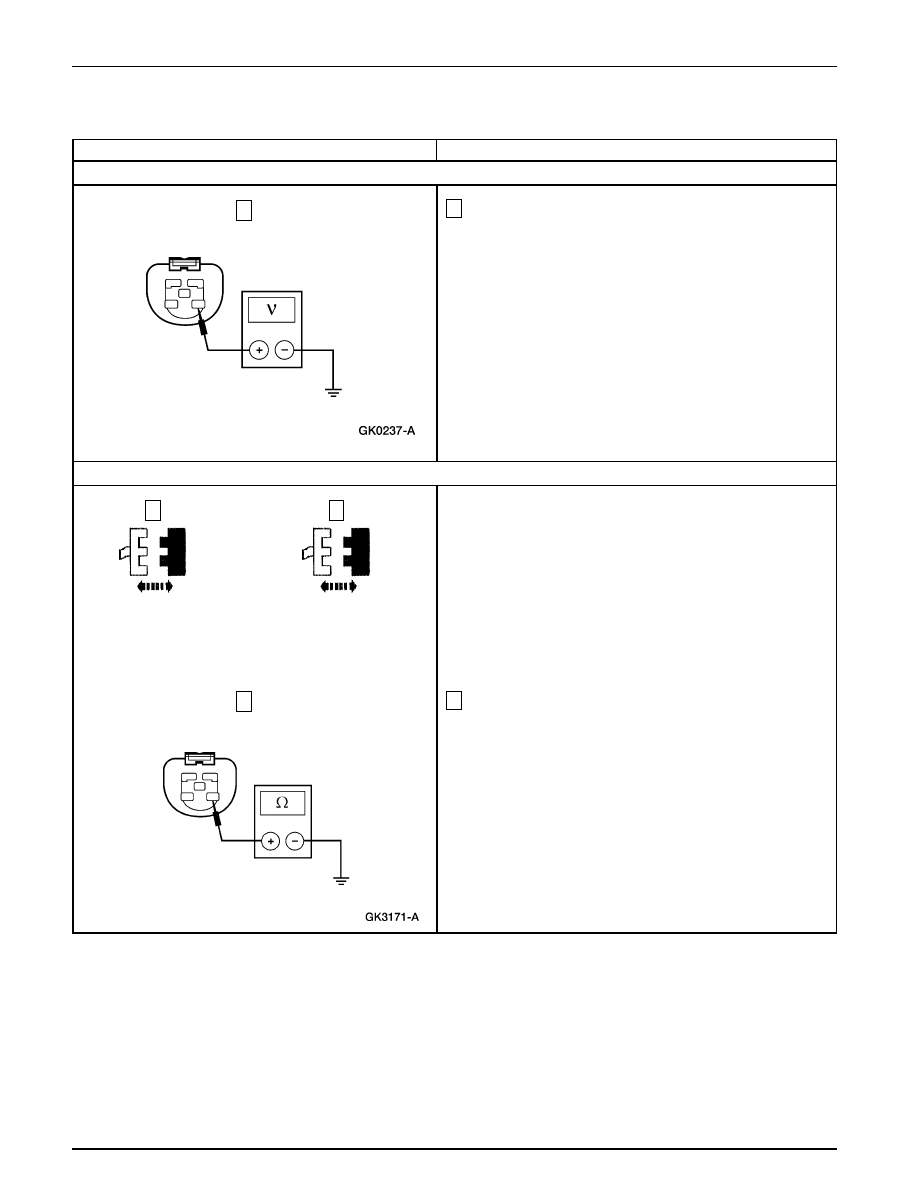

Prueba Pinpoint D: UNA LUZ BAJA ESTÁ INOPERANTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D2

VERIFIQUE EL VOLTAJE AL BOMBILLO DE LA LUZ DELANTERA INOPERANTE

4

Mida el voltaje a tierra del C131-3, circuito 1056 (DB/LG)
de la luz delantera LI; o mida el voltaje a tierra del C136-3,
circuito 1055 (WH/LG) de la luz delantera LI.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
CAMBIE la luz delantera (13008). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 1056 (DB/LG) y/o el circuito
1055 (WH/LG). PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

D3

VERIFIQUE SI EL CIRCUITO 1055 (WH/LG) ESTÁ EN CORTO A TIERRA

Fusible 4 (10A) del Panel de Fusibles

3

Mida la resistencia a tierra del C136-3, circuito 1055
(WH/LG) de la luz delantera LI.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz delantera LI.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 160 (DB/WH) o el circuito 1055
(WH/LG). PRUEBE si el sistema funciona
normalmente.

4

1

2

C136 de la Luz Delantera LI

3

Iluminación Exterior

417-01-18

417-01-18

Prueba Pinpoint D: UNA LUZ BAJA ESTÁ INOPERANTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D4

VERIFIQUE SI ESTÁN EN CORTO A TIERRA LOS CIRCUITOS 1056 (DB/LG) Y 161 (DG/OG)

3

Mida la resistencia a tierra del  C131-3, circuito 1056 (DB/LG)
de la luz delantera LD.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz delantera LD.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 1056 (DB/LG) o el circuito 1056.
(DB/LG). PRUEBE si el sistema funciona
normalmente

DIAGNOSTICO Y PRUEBA (Continuación)

D5

VERIFIQUE SI EL CIRCUITO 1056 (DB/LG) ESTÁ EN CORTO A TIERRA (DRL)

3

Mida la resistencia a tierra del C131-3, circuito 10 (DB/LG)
de la luz delantera LD

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
RECONECTE el módulo DRL. CAMBIE el fusible
8 (10 A) del panel de fusibles. Vaya a D6.

→

→

→

→

→

No
REPARE el circuito 1056 (DB/LG). PRUEBE si el
sistema funciona normalmente

Relé de la Luz Anti-Neblina

1

2

C131 Luz Delantera LI

3

1

2

C131 Luz Delantera LI

3

Módulo DRL

Iluminación Exterior

417-01-19

417-01-19

Prueba Pinpoint D: UNA LUZ BAJA ESTÁ INOPERANTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D6

VERIFIQUE DE NUEVO EL FUSIBLE

1

Ajuste el interruptor de la luz delantera a la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

Fusible 8 (10 A) del Panel de Fusibles

•

¿Está OK el fusible?

→

→

→

→

→

Si
CAMBIE el bombillo de la luz delantera LD.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el control DRL (si está equipado). Si no
está equipado con DRL, REPARE el circuito 161
(DG/OG) o el circuito 1056 (DB/LG). PRUEBE si
el sistema funciona normalmente.

2

1

Iluminación Exterior

417-01-20

417-01-20

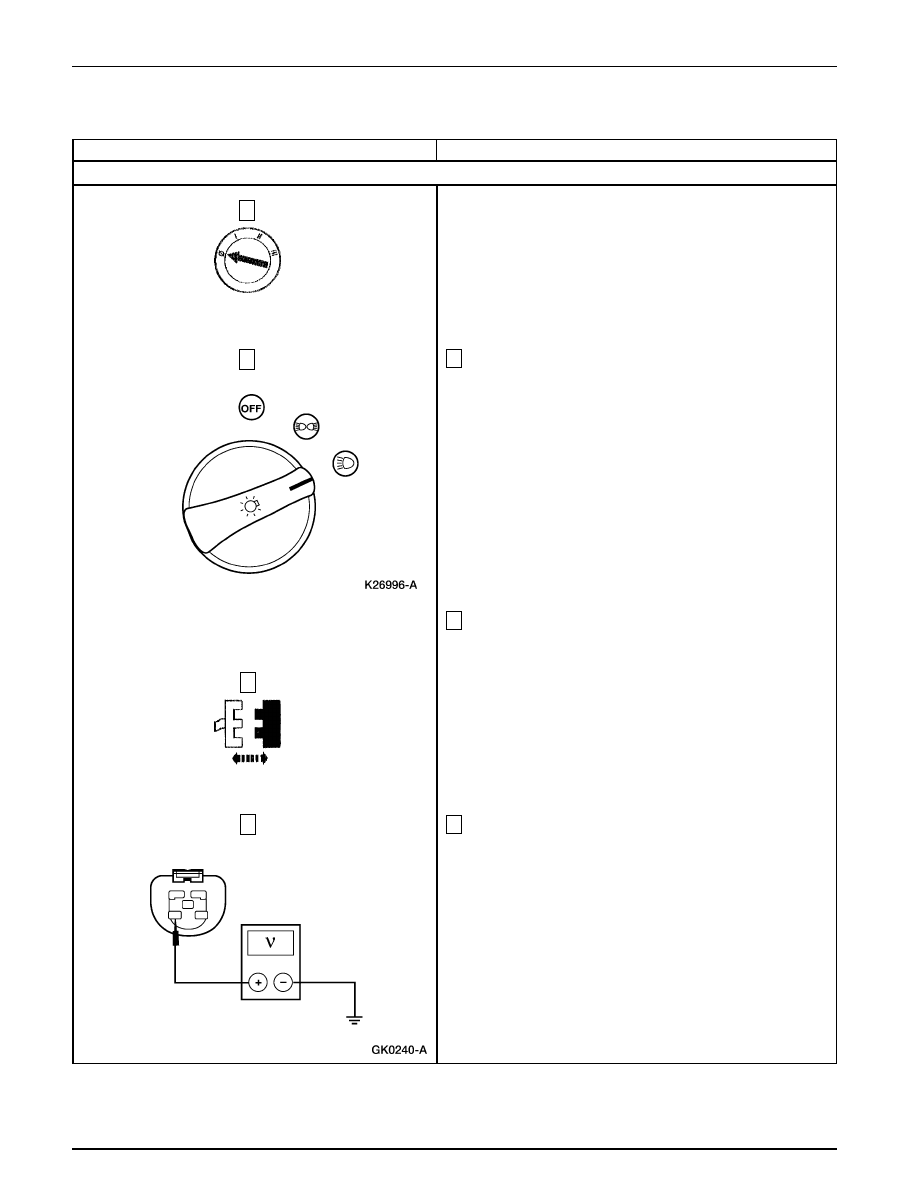

Prueba Pinpoint E: UNA LUZ ALTA ESTÁ INOPERANTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E1

VERIFIQUE EL VOLTAJE AL BOMBILLO INOPERANTE DE LA LUZ DELANTERA

2

Ajuste el interruptor de la luces delanteras a la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

Luz Delantera Inoperante

3

Verifique que las luces delanteras están altas.

5

Mida el voltaje a tierra del C131-2, circuito 12 (LG/BK)
de la luz delantera LD o mida el voltaje a tierra del C136-2,
circuito 12 (LG/BK) de la luz delantera LI.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
CAMBIE el bombillo. PRUEBE si sistema funciona
normalmente.

→

→

→

→

→

No
REPARE el circuito 12 (LG/BK). PRUEBE si sistema
funciona a normalmente

1

2

4

5
