Ford Explorer / Mercury Mountaineer. Manual - parte 821

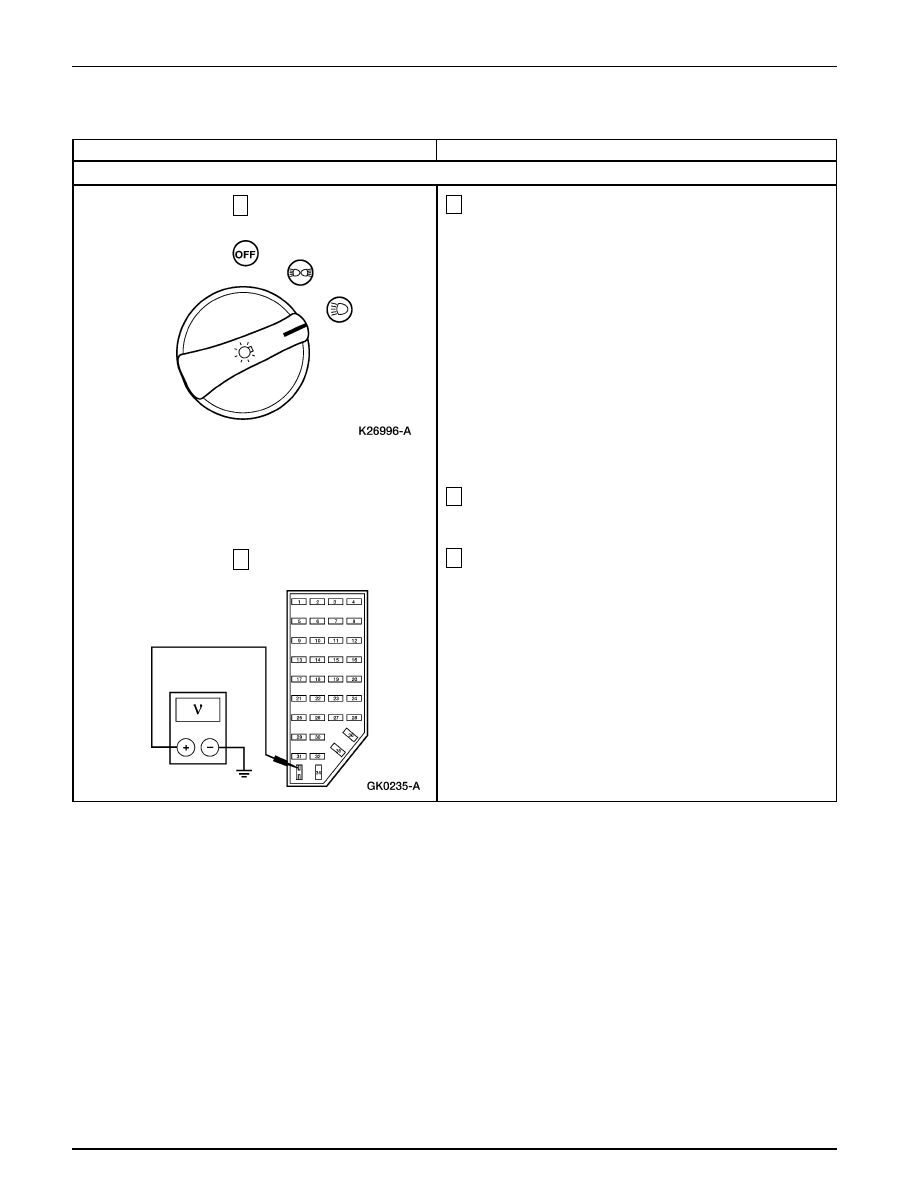

Iluminación Exterior

417-01-13

417-01-13

Prueba Pinpoint C: LAS LUCES ALTAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C3

VERIFIQUE EL VOLTAJE AL FUSIBLE 33 (15A) DEL PANEL DE FUSIBLES

1

Ajuste el interruptor de la luz delantera en la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

2

Verifique que el interruptor multifuncional esté en la
posición de luz alta.

3

Mida el voltajes a tierra del pin 1, fusible 33 del panel de
fusibles I/P.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
CAMBIE los bombillos de las luces delanteras.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
Vaya a C4.

1

3

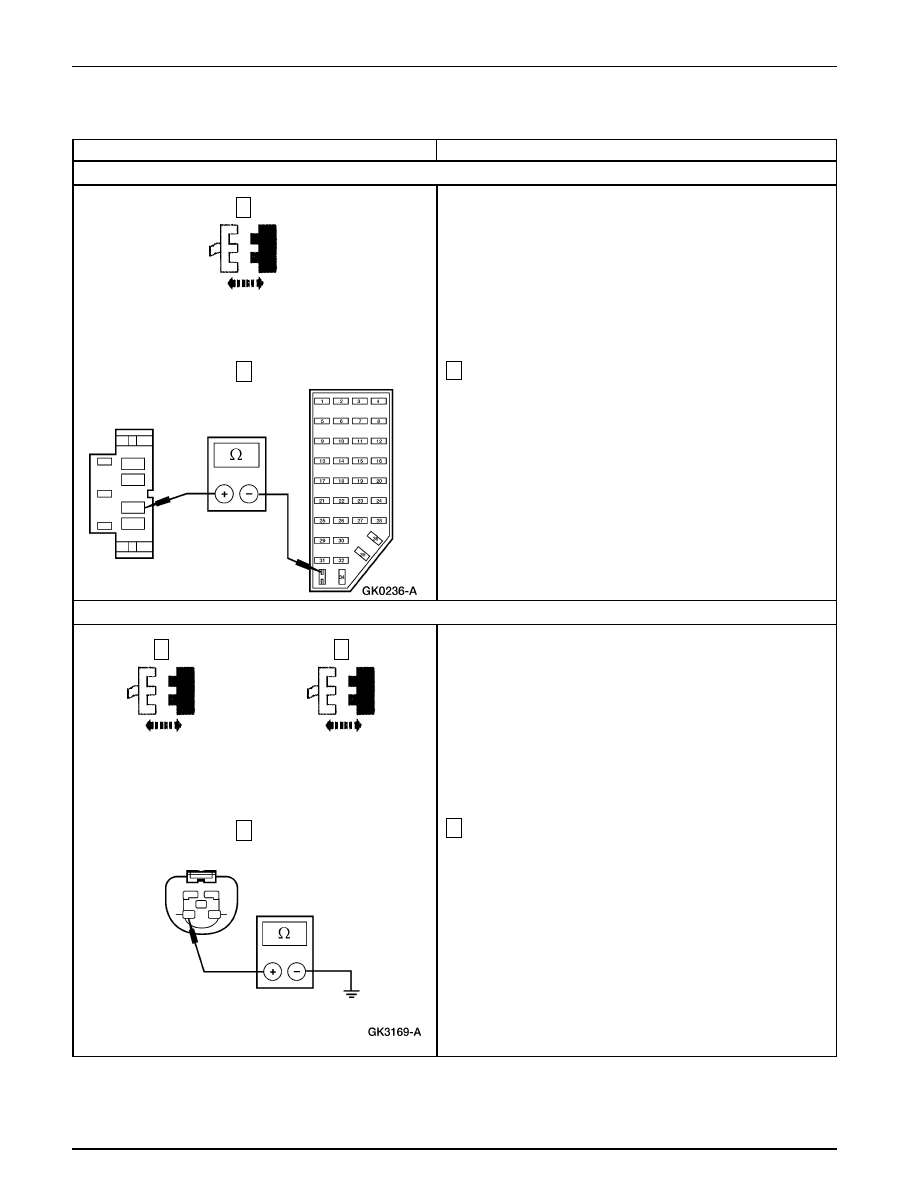

Iluminación Exterior

417-01-14

417-01-14

Prueba Pinpoint C: LAS LUCES ALTAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C4

VERIFIQUE EL CIRCUITO 632 (GY/OG)

2

Mida la resistencia entre el C210-12, circuito 632 (GY/OG)
del interruptor multifuncional y el pin 1, fusible 33  del
panel de fusibles I/P.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 632 (GY/OG). PRUEBE si el
sistema funciona normalmente

DIAGNOSTICO Y PRUEBA (Continuación)

C210 del Interruptor Multifuncional

C5

VERIFIQUE SI EL CIRCUITO 12 (LG/BK) ESTÁ EN CORTO A TIERRA

C131 Luz Delantera LD

3

Mida la resistencia a tierra del C136-2, circuito 12 (LG/BK)
de la luz delantera LI.

•

¿Es mayor a 10000 Ohmios?

→

→

→

→

→

Si
RECONECTE el bombillo de la luz delantera LI.
CAMBIE el fusible 33 (15A) del panel de fusibles.
Vaya a C6.

→

→

→

→

→

No
REPARE el circuito 12 (LG/BK). PRUEBE si el
sistema funciona normalmente

1

2

1

2

 C136 Luz Delantera LI

3

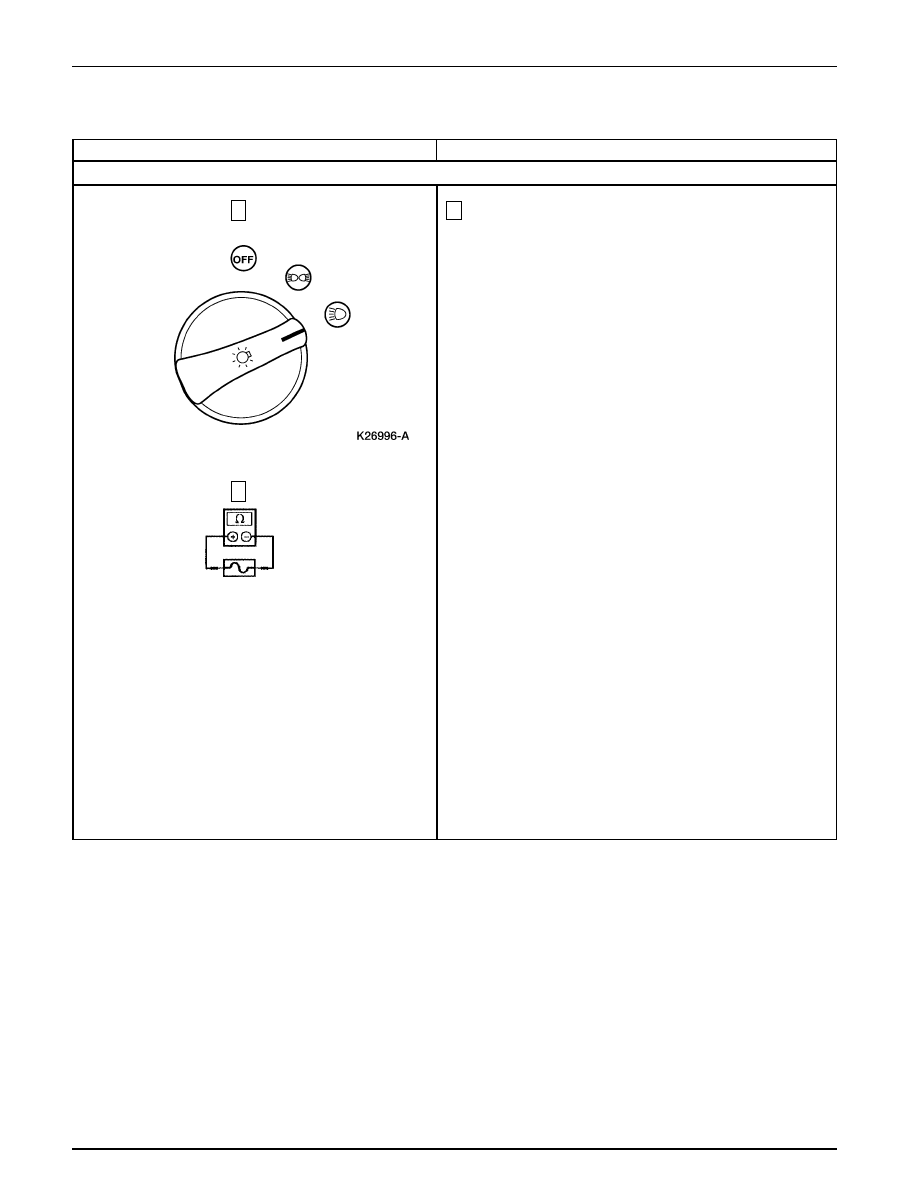

Iluminación Exterior

417-01-15

417-01-15

Prueba Pinpoint C: LAS LUCES ALTAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C6

REVISE DE NUEVO EL FUSIBLE

1

Ajuste el interruptor de la luz delantera a la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

Fusible 33 (15A) del Panel de Fusibles

•

¿Está OK el fusible?

→

→

→

→

→

Si
EL bombillo de la luz delantera LD. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el bombillo de la luz delantera LD.
PRUEBE si el sistema funciona normalmente

1

2

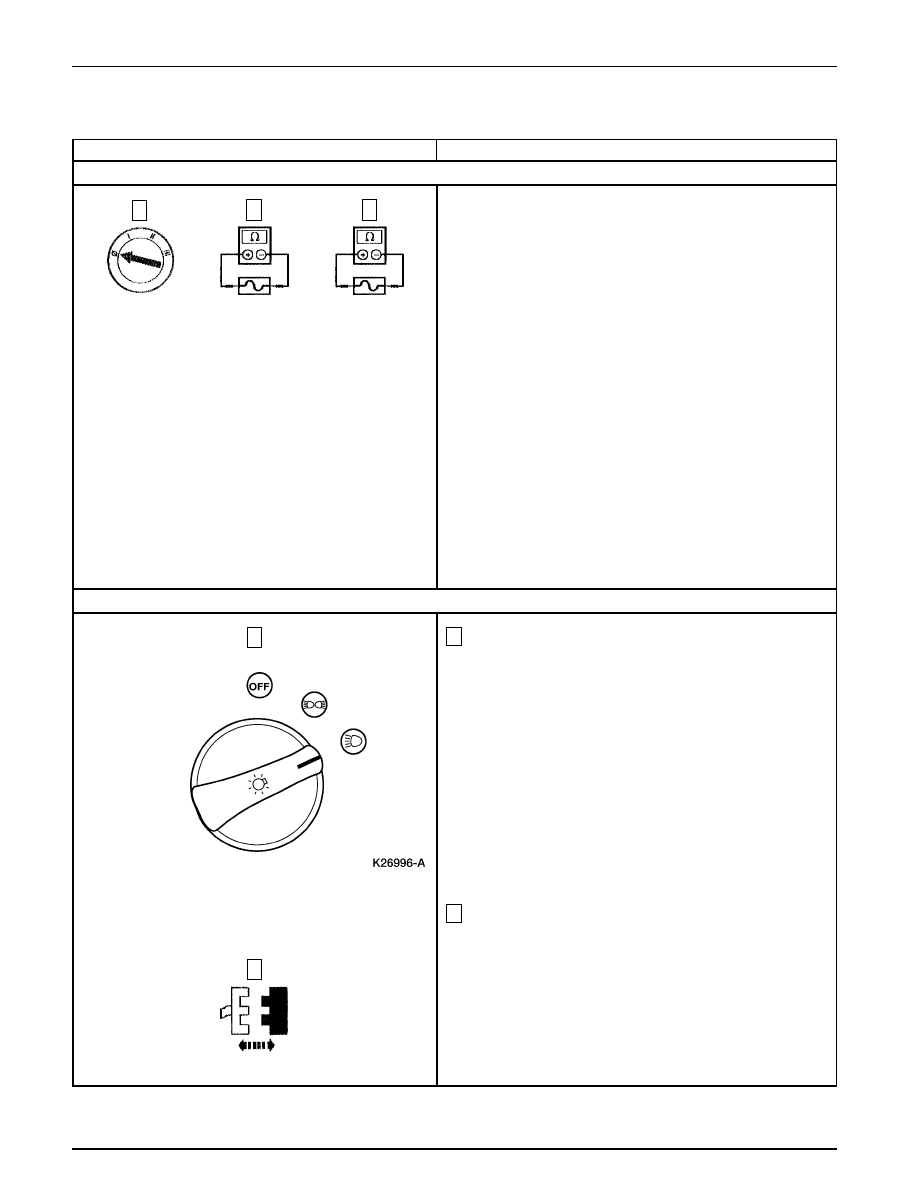

Iluminación Exterior

417-01-16

417-01-16

Prueba Pinpoint D: UNA LUZ BAJA ESTÁ INOPERANTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

VERIFIQUE EL (LOS) FUSIBLE (S)

•

¿Están OK los fusibles?

→

→

→

→

→

Si
REINSTALE  el (los) fusible (s). Vaya a D2.

→

→

→

→

→

No
CAMBIE el fusible

Si el fusible 4 (10 A) falla de nuevo, Vaya a D3.

Si el fusible 8 (10 A) falla de nuevo y el vehículo no
está equipado con DRL, Vaya al D4.

Si el vehículo está equipado con DRL, Vaya a D5.

DIAGNOSTICO Y PRUEBA (Continuación)

Fusible 8 (10 A)

del Panel de

Fusibles

D2

VERIFIQUE EL VOLTAJE AL BOMBILLO DE LA LUZ DELANTERA INOPERANTE

1

Ajuste el interruptor de la luz delantera en la posición ON.

2

Verifique que las luces delanteras están bajas.

1

2

3

Fusible 4 (10 A)

del Panel de Fusibles

1

3

Luz Delantera Inoperante
