Iluminación Exterior

417-01-5

417-01-5

DIAGNOSTICO Y PRUEBA (Continuación)

Causa Posible

Acción

Condición

Tabla de Fallas

Tabla de Fallas

•

Fusible (s).

•

Interruptor de luz delanteras (11654).

•

Circuitos.

•

Interruptor multifuncional (13K359).

•

Circuitos.

•

Interruptor multifuncional.

•

Fusible (s).

•

Circuitos.

•

Interruptor multifuncional.

•

Fusibles.

•

Bombillo de luz delantera (13007).

•

Circuitos.

•

Bombillo de la luz delantera.

•

Circuitos.

•

Interruptor de luz delantera.

•

Interruptor multifuncional.

•

Interruptor multifuncional.

•

Ambas Luces Delanteras Están
Inoperantes

•

Las Luces Bajas Están Inoperantes

•

Las Luces Altas Están Inoperantes

•

Una Luz Baja Está Inoperante

•

Una Luz Alta Está Inoperante

•

Las Luces Delanteras Están
Encendidas Continuamente

•

VAYA a Prueba Pinpoint A.

•

VAYA a Prueba Pinpoint B.

•

VAYA a Prueba Pinpoint C.

•

VAYA a Prueba Pinpoint D.

•

VAYA a Prueba Pinpoint E.

•

VAYA a Prueba Pinpoint F.

•

CAMBIE el interruptor
multifuncional.

•

La Característica De Parpadeo Para
Pasar Está Inoperante

Prueba Pinpoint A: AMBAS LUCES DELANTERAS ESTÁN INOPERANTES

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A1

VERIFIQUE EL MINI- FUSIBLE 12 (30A) DEL CAJETÍN DISTRIBUIDOR DE CORRIENTE

•

¿Está  OK el fusible?

→

→

→

→

→

Si
REINSTALE el fusible. Vaya a A2.

→

→

→

→

→

No
CAMBIE el fusible. PRUEBE si el sistema funciona
normalmente. Si el fusible falla de nuevo. Vaya a A5.

Prueba Pinpoint

Mini- fusible 12 (30A) del cajetín

distribuidor de corriente

1

2

Iluminación Exterior

417-01-6

417-01-6

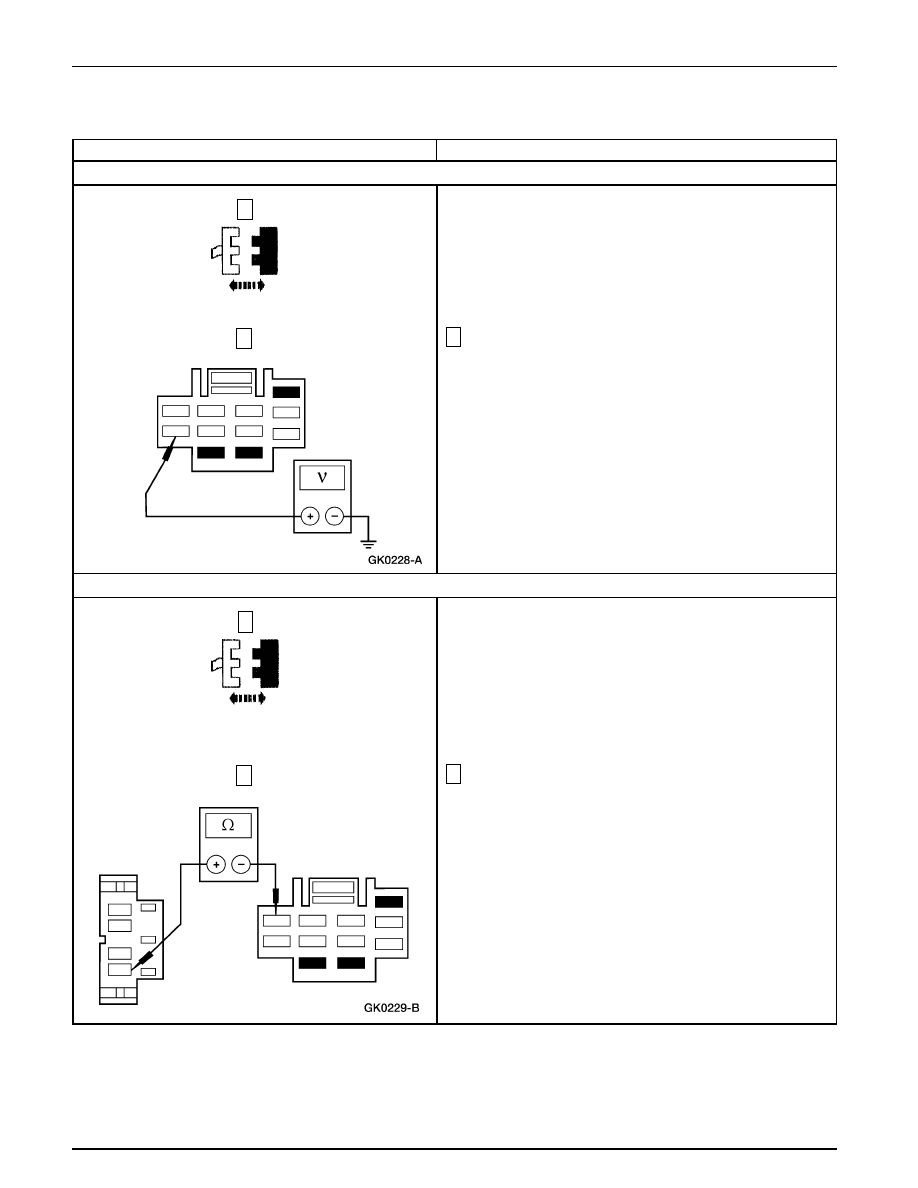

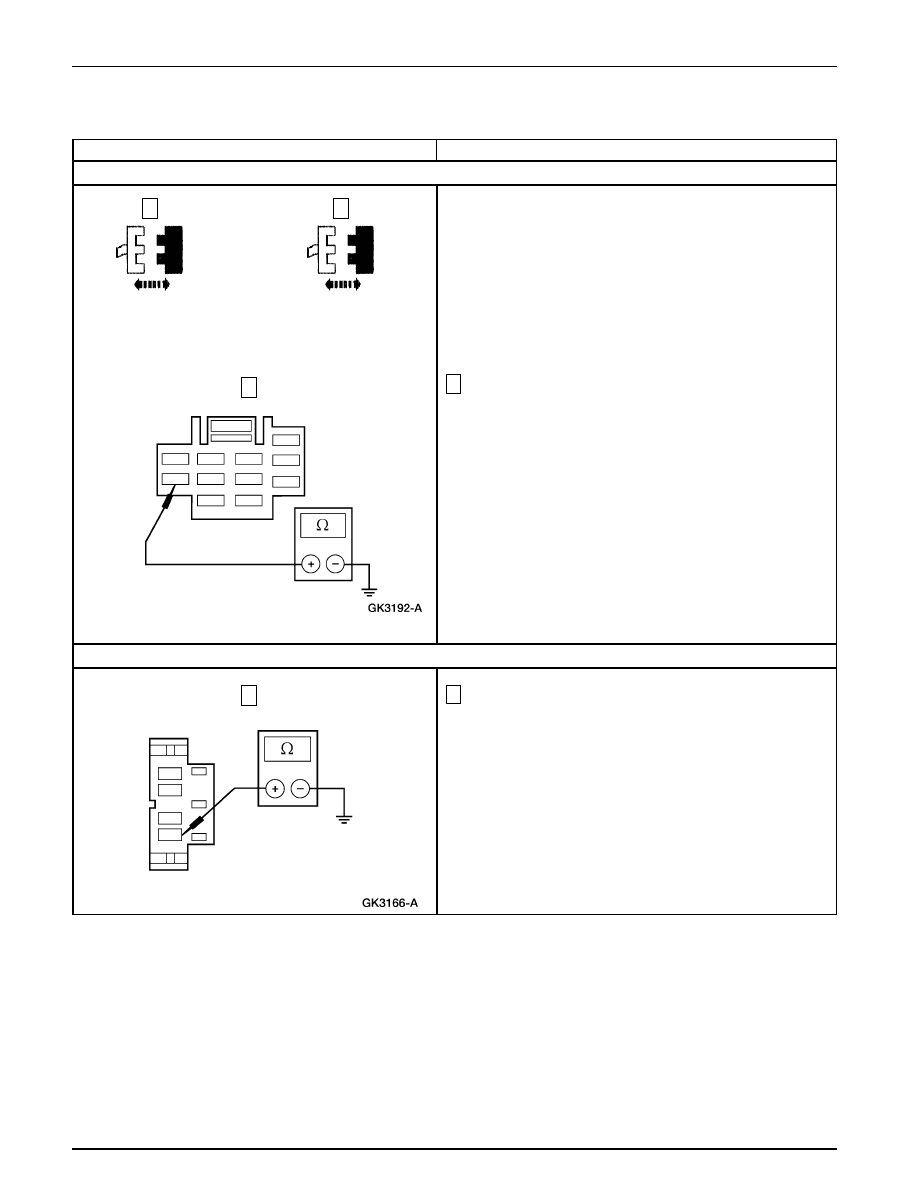

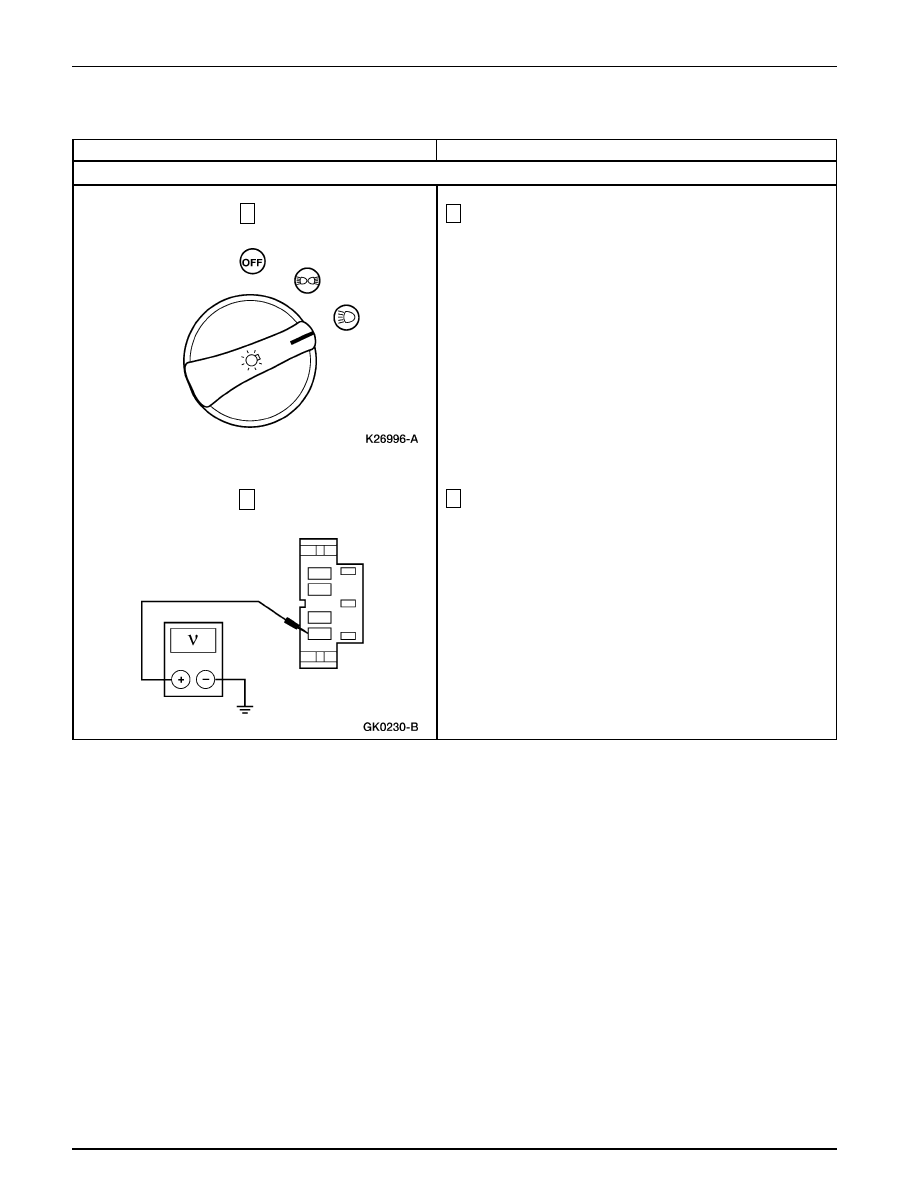

Prueba Pinpoint A: AMBAS LUCES DELANTERAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A2

VERIFIQUE EL VOLTAJE AL INTERRUPTOR DE LA LUZ DELANTERA

2

Mida el voltaje tierra en el C216-6, circuito 196 (DB/OG)
del interruptor de luz delantera.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
Vaya a A3.

→

→

→

→

→

No
REPARE el circuito 196 (DB/OG). PRUEBE si el sistema
funciona normalmente

DIAGNOSTICO Y PRUEBA (Continuación)

C216 Interruptor de Luz Delantera

A3

VERIFIQUE SI EL CIRCUITO 15 (RD/YE) ESTÁ ABIERTO

 C210 Interruptor Multifuncional

2

Mida la resistencia entre el C216-2, circuito 15 (RD/YE) y
el C210-15, circuito 15 (RD/YE) del interruptor
multifuncional.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
RECONECTE el interruptor de la luz delantera;
Vaya a A4.

→

→

→

→

→

No
REPARE el circuito 15 (RD/YE). PRUEBE si el
sistema funciona normalmente.

1

2

1

2

Iluminación Exterior

417-01-7

417-01-7

Prueba Pinpoint A: AMBAS LUCES DELANTERAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A4

VERIFIQUE EL VOLTAJE AL INTERRUPTOR MULTIFUNCIONAL

1

Coloque en el interruptor de luz delantera en la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

2

Mida el voltaje a tierra del C210-15, circuito 15 (RD/YE)
del interruptor multifuncional.

•

¿Es mayor a 10 voltios?

→

→

→

→

→

Si
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el interruptor de luz delantera. PRUEBE
si el sistema funciona normalmente

2

1

Iluminación Exterior

417-01-8

417-01-8

Prueba Pinpoint A: AMBAS LUCES DELANTERAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A5

VERIFIQUE SI EL CIRCUITO 196 (DB/OG) ESTÁ EN CORTO A TIERRA

3

Mida la resistencia a tierra del C216-6, circuito 196 (RD/YE)
del interruptor de luz delantera.

•

¿Es mayor a 10.000 Ohmios?

→

→

→

→

→

Si
Vaya a A6.

→

→

→

→

→

No
REPARE el circuito 196 (DB/OG). PRUEBE si el
sistema funciona normalmente

DIAGNOSTICO Y PRUEBA (Continuación)

 C210 Interruptor Multifuncional

A6

VERIFIQUE SI EL CIRCUITO 15 (RD/YE) ESTÁ EN CORTO A TIERRA

1

Mida la resistencia a tierra del C210-15, circuito 15 (RD/
YE) del interruptor multifuncional.

•

¿Es mayor a 10000 Ohmios?

→

→

→

→

→

Si
RECONECTE el interruptor de luz delantera.
CAMBIE el mini-fusible 12 (30A) del cajetín de
distribución de corriente. Vaya a A7.

→

→

→

→

→

No
REPARE el circuito 15 (RD/YE). PRUEBE si el
sistema funciona normalmente

1

2

C216 Interruptor de Luz

Delantera

3

1
