Iluminación Exterior

417-01-1

417-01-1

SECCIÓN 417-01 Iluminación Exterior

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Iluminación Exterior ...........................................................................................................................  417-01-3

DIAGNÓSTICO Y PRUEBA

Luces Automáticas ...........................................................................................................................  417-01-23

Inspección y Verificación ..............................................................................................................  417-01-23
Prueba Pinpoint ...........................................................................................................................  417-01-24
Tabla de Fallas .............................................................................................................................  417-01-23

Luces Anti-Neblina ...........................................................................................................................  417-01-55

Inspección y Verificación ..............................................................................................................  417-01-55
Prueba Pinpoint ...........................................................................................................................  417-01-56
Tabla de Fallas .............................................................................................................................  417-01-55

Luces Delanteras ...............................................................................................................................  417-01-4

Inspección y Verificación ................................................................................................................  417-01-4
Prueba Pinpoint .............................................................................................................................  417-01-5
Tabla de Fallas ...............................................................................................................................  417-01-5

Luces de Estacionamiento, Traseras de las Placas de Identificación ..............................................  417-01-44

Inspección y Verificación ..............................................................................................................  417-01-44
Prueba Pinpoint ...........................................................................................................................  417-01-45
Tabla de Fallas .............................................................................................................................  417-01-44

Luces de Retroceso .........................................................................................................................  417-01-63

Inspección y Verificación ..............................................................................................................  417-01-63
Prueba Pinpoint ...........................................................................................................................  417-01-64
Tabla de Fallas .............................................................................................................................  417-01-63

Luces de Frenado ............................................................................................................................  417-01-31

Inspección y Verificación ..............................................................................................................  417-01-31
Prueba Pinpoint ...........................................................................................................................  417-01-32
Tabla de Fallas .............................................................................................................................. 417-01-31

Luces del Remolque ........................................................................................................................  417-01-69

Inspección y Verificación ..............................................................................................................  417-01-69
Prueba Pinpoint ...........................................................................................................................  417-01-70
Tabla de Fallas .............................................................................................................................  417-01-69

Luces de Cruce y Emergencia .........................................................................................................  417-01-37

Inspección y Verificación ..............................................................................................................  417-01-37
Prueba Pinpoint ............................................................................................................................ 417-01-38
Tabla de Fallas .............................................................................................................................  417-01-37

Relé Micro ISO

Conjunto del Faro — Luz Delantera .................................................................................................  417-01-75
Conjunto del Faro — Luz Anti-Neblina (Explorer) ............................................................................  417-01-77
Conjunto del Faro — Luz Anti-Neblina (Mountaineer) .....................................................................  417-01-78
Conjunto del Faro — Luz Delantera (Explorer) ................................................................................  417-01-82
Conjunto del Faro — Luz Delantera (Mountaineer) .........................................................................  417-01-83
Conjunto del Faro — de Frenado de Montaje Alto ...........................................................................  417-01-86
Conjunto del Faro — Estacionamiento (Explorer) ...........................................................................  417-01-79
Conjunto del Faro — Estacionamiento (Mountaineer) .....................................................................  417-01-81
Conjunto del Faro — Trasero ...........................................................................................................  417-01-85
Interruptor de Luces — Retroceso (Transmisión Automática) .........................................................  417-01-96

Tabla Manual de Contenido

Iluminación Exterior

417-01-2

417-01-2

CONTENIDO

 PÁGINA

Interruptor de Luces — Retroceso (Transmisión Manual) ................................................................  417-01-95
Interruptor de Luces — Posición del Pedal de Frenos (BPP) ..........................................................  417-01-88
Interruptor de Luces — Anti-Neblina ................................................................................................  417-01-89
Interruptor de Luces — Luz Delantera .............................................................................................  417-01-91

PROCEDIMIENTOS GENERALES

Ajuste de los Faros de las Luces Delanteras ...................................................................................  417-01-96

ESPECIFICACIONES ........................................................................................................................... 417-01-97

Iluminación Exterior

417-01-3

417-01-3

DESCRIPCION Y OPERACION

Luces Exteriores

El sistema de luces exteriores contiene los siguientes
componentes:

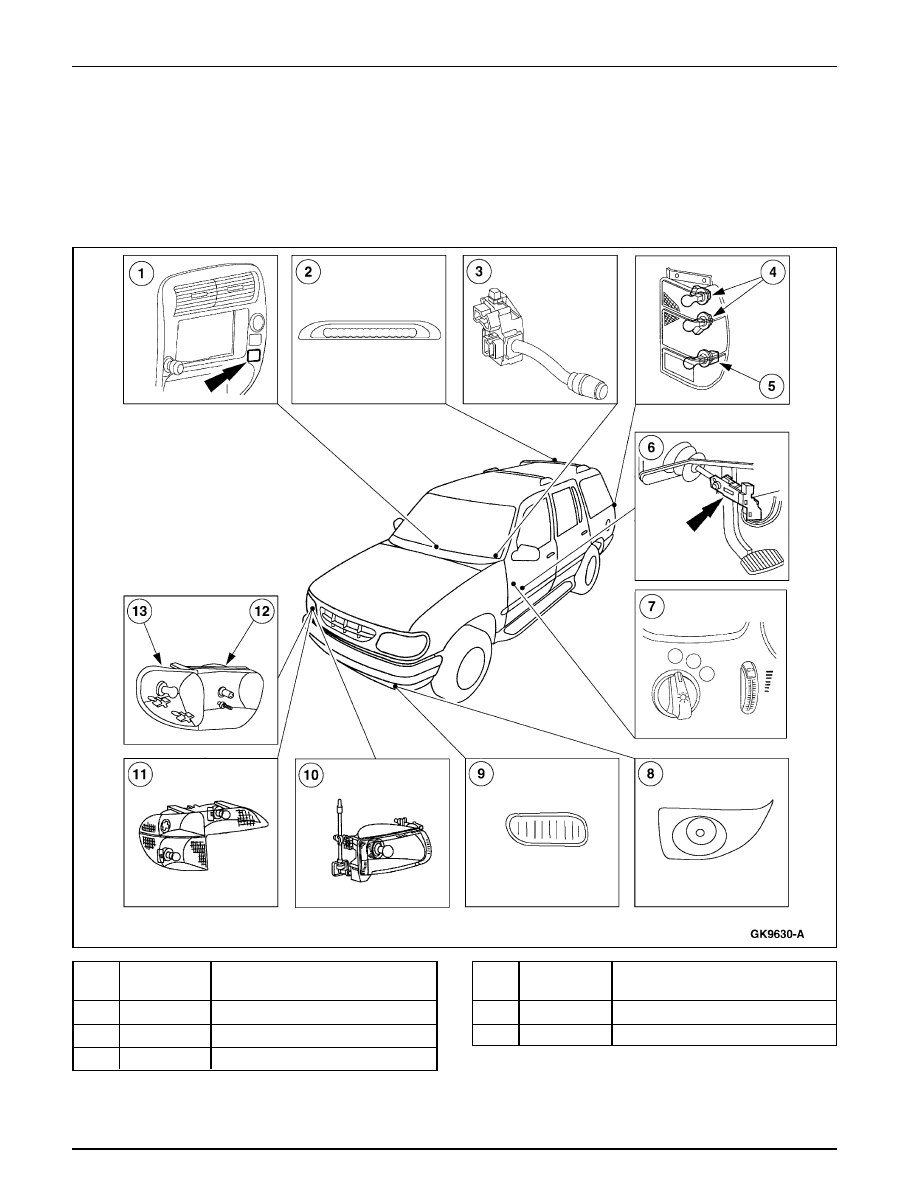

Componentes del Sistema de Luces Exteriores

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

15A214

Interruptor de la luz anti-neblina

2

13A613

Luz de frenado de montaje alto

3

15K359

Interruptor multifuncional

4

13404

Luz trasera

5

15500

Luz de retroceso

Iluminación Exterior

417-01-4

417-01-4

Número

Item

de Parte

Descripción

6

13480

Interruptor de posición del pedal de
freno (BPP)

7

11654

Interruptor de luz delantera

8

15200

Luz anti-neblina  (solamente Explorer)

9

—

Luz anti-neblina (solamente
Mountaineer)

10

13008

Luz delantera (solamente Explorer)

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

11

13200

Luz de estacionamiento —
(solamente Explorer)

12

—

Luz delantera (solamente Mountaineer)

13

—

Luz de estacionamiento (solamente
Mountaineer)

El interruptor de luces delanteras (11654) tiene tres posiciones
que controlan las luces delanteras y las luces exteriores.

El interruptor multifuncional (3K 359) controla las luces de
cruce, las luces altas, las luces de emergencia.

El interruptor de posición del pedal de frenos (BPP) controla
las luces de frenado y la luz de de frenado de montaje alto.

El sistema opcional de luces automáticas suministra un control
de encendido-apagado automático de las luces, que es sensible
a la luz exterior, éste controla las luces exteriores que
normalmente son controladas por el interruptor de luces. El
sistema de luces automáticas mantiene las luces encendidas
por un lapso preseleccionado después de haber apagado el
interruptor de ignición (11572). El tiempo preseleccionado
se puede ajustar hasta unos tres minutos.

Las luces anti-neblina (15200) son controladas por el
interruptor de luces anti-neblina (15A214). Las luces anti-
neblina solamente puedan ser operadas con el interruptor de
luces delanteras en la posición ON y la palanca del interruptor
multifuncional en la posición de luz baja.

DIAGNÓSTICO Y PRUEBA

Luces Delanteras

Refiérase a la Celda 85, Luces Delanteras de los Diagramas
de  Cableado para obtener información adicional acerca de
los esquemas y conectores.

Herramienta(s) Especial(es)

Multímetro Digital 73 o
equivalente
105R0051

Inspección y Verificación

1.

Verifique el problema del cliente poniendo en
funcionamiento las luces.

2.

Verifique si hay señales obvias de daños mecánicos y
eléctricos.

Tabla de Inspección Visual

Mecánica

Eléctrica

•

Interruptor (es) dañado (s)

• Fusible (s)
• Arnés de cableado dañado
• Conexiones flojas o

corroídas

3.

Si el problema no es visualmente evidente, determine la
falla y proceda con la Tabla de  Fallas.
