Ford Explorer / Mercury Mountaineer. Manual - parte 820

Iluminación Exterior

417-01-9

417-01-9

Prueba Pinpoint A: AMBAS LUCES DELANTERAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A7

VERIFIQUE DE NUEVO EL MINI-FUSIBLE 12 (30A) DEL CAJETÍN DE DISTRIBUCIÓN DE CORRIENTE

•

¿Está OK el fusible?

→

→

→

→

→

Si
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el interruptor de luz delantera. PRUEBE
si el sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Mini-Fusible 12 (30A) del Cajetín de

Distribución de Corriente

Prueba Pinpoint B: LAS LUCES BAJAS ESTÁN INOPERANTES

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1

VERIFIQUE LOS FUSIBLES

•

¿Están OK los fusibles?

→

→

→

→

→

Si
Vaya a B2.

→

→

→

→

→

No
Vaya a B4.

Fusible 8 (10A) del Panel

de Fusibles

1

1

2

Fusible 4 (10A) del Panel de

Fusibles

Iluminación Exterior

417-01-10

417-01-10

Prueba Pinpoint B: LAS LUCES BAJAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

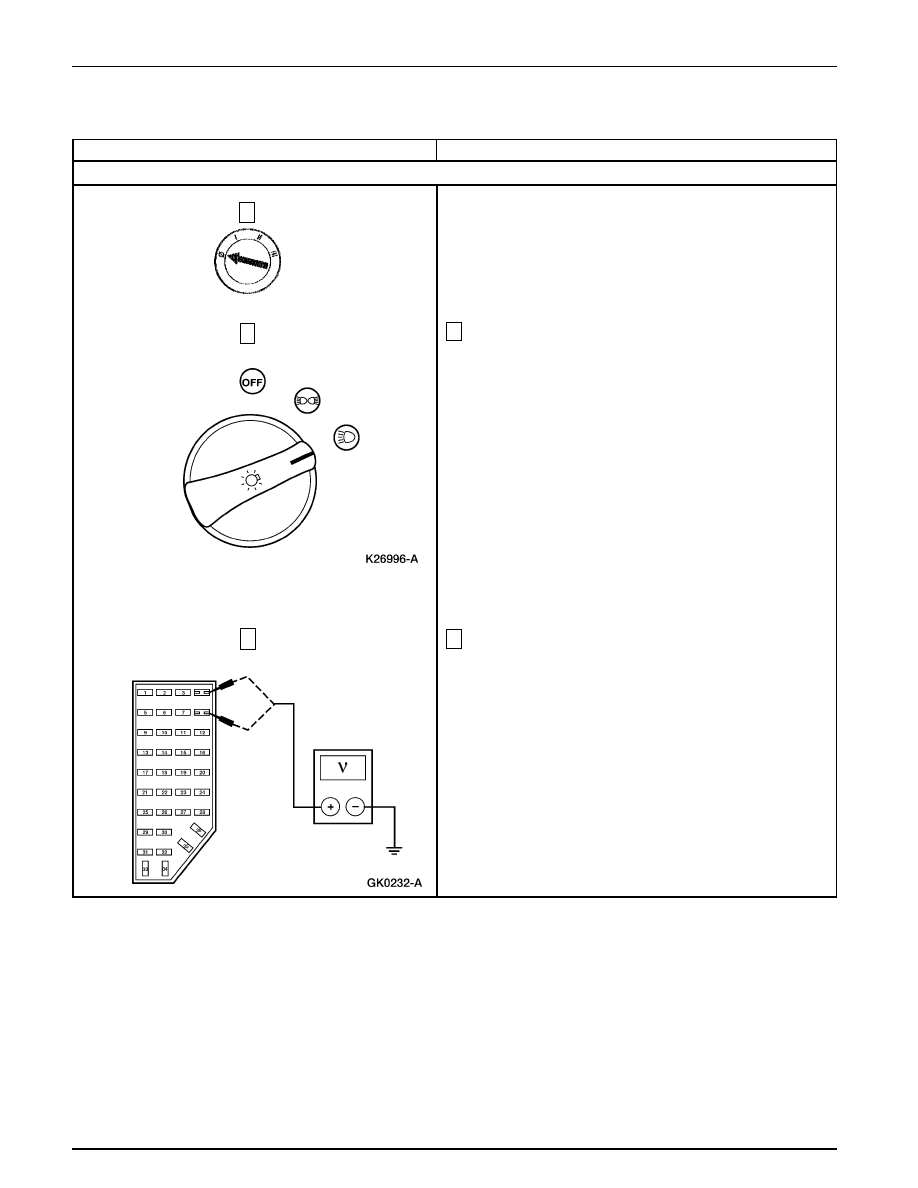

B2

VERIFIQUE EL VOLTAJE AL FUSIBLE 4 (10A) Y AL FUSIBLE 8 (10A) DEL PANEL DE FUSIBLES

2

Ajuste el interruptor de luz delantera en la posición ON.

DIAGNOSTICO Y PRUEBA (Continuación)

3

Mida el voltaje a tierra del pin 2, fusible 4 del panel de
fusibles I/P. Mida el voltaje a tierra del pin 2, fusible 8 del
panel de fusibles I/P.

•

¿Son los voltajes mayores a 10 voltios?

→

→

→

→

→

Si
Coloque el interruptor de luz delantera en la posición
OFF. Vaya a B4.

→

→

→

→

→

No
Vaya a B3.

1

2

3

Iluminación Exterior

417-01-11

417-01-11

Prueba Pinpoint B: LAS LUCES BAJAS ESTÁN INOPERANTES (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

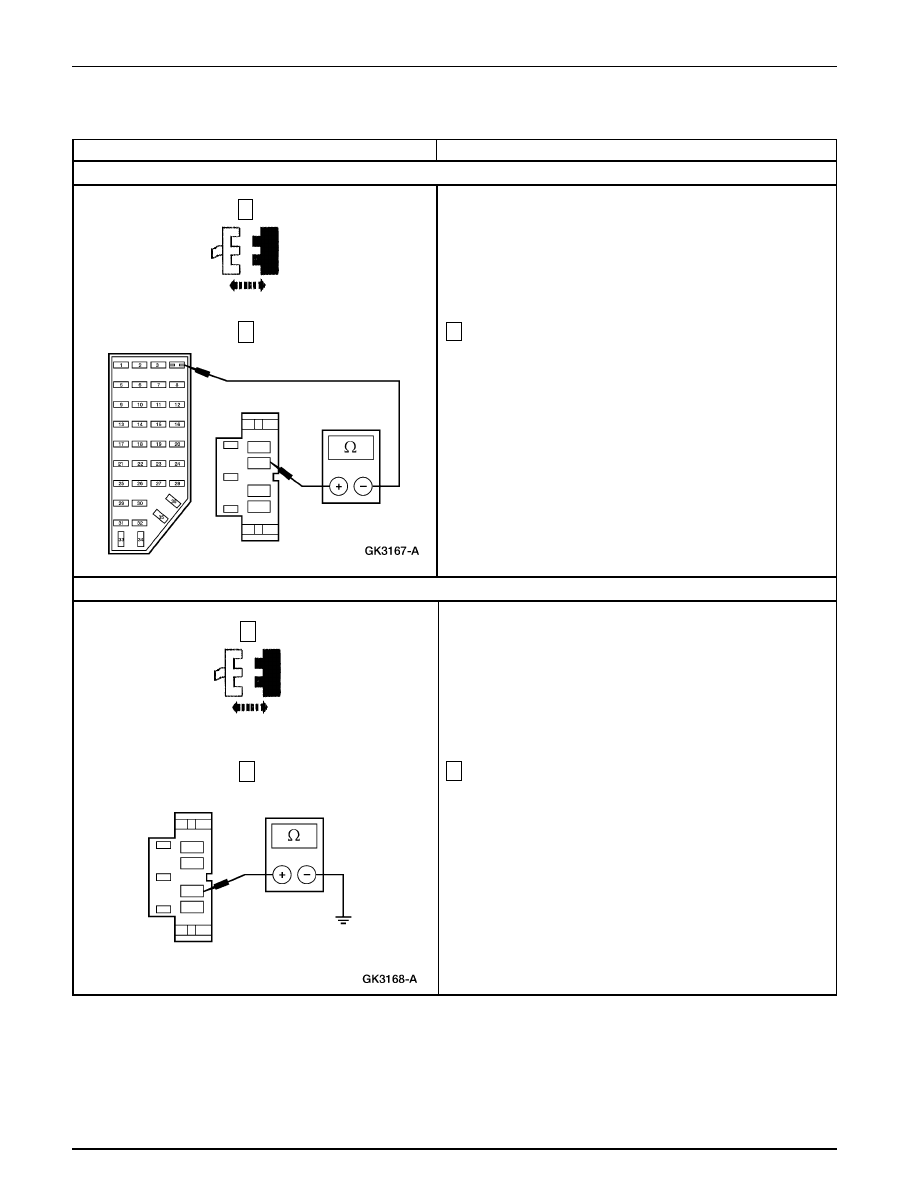

B3

VERIFIQUE SI EL CIRCUITO 13 (RD/BK)ESTÁ ABIERTO

2

Mida la resistencia entre el C 210-507, circuito 13 (RD/BK)
del interruptor multifuncional y el fusible 4, pin 2, circuito
13 (RD/BK) del panel de fusibles I/P.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 13 (RD/BK). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

C210 Interruptor Multifuncional

B4

VERIFIQUE SI EL CIRCUITO 313 (RD/BK) ESTÁ EN CORTO A TIERRA

C210 Interruptor Multifuncional

2

Mida la resistencia a tierra del C210-507, circuito 13 (RD/BK)
del interruptor multifuncional.

•

¿Es mayor a 10000 Ohmios?

→

→

→

→

→

Si
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 13 (RD7BK). PRUEBE si el
sistema funciona normalmente

1

2

1

2

Iluminación Exterior

417-01-12

417-01-12

Prueba Pinpoint C: LAS LUCES ALTAS ESTÁN INOPERANTES

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

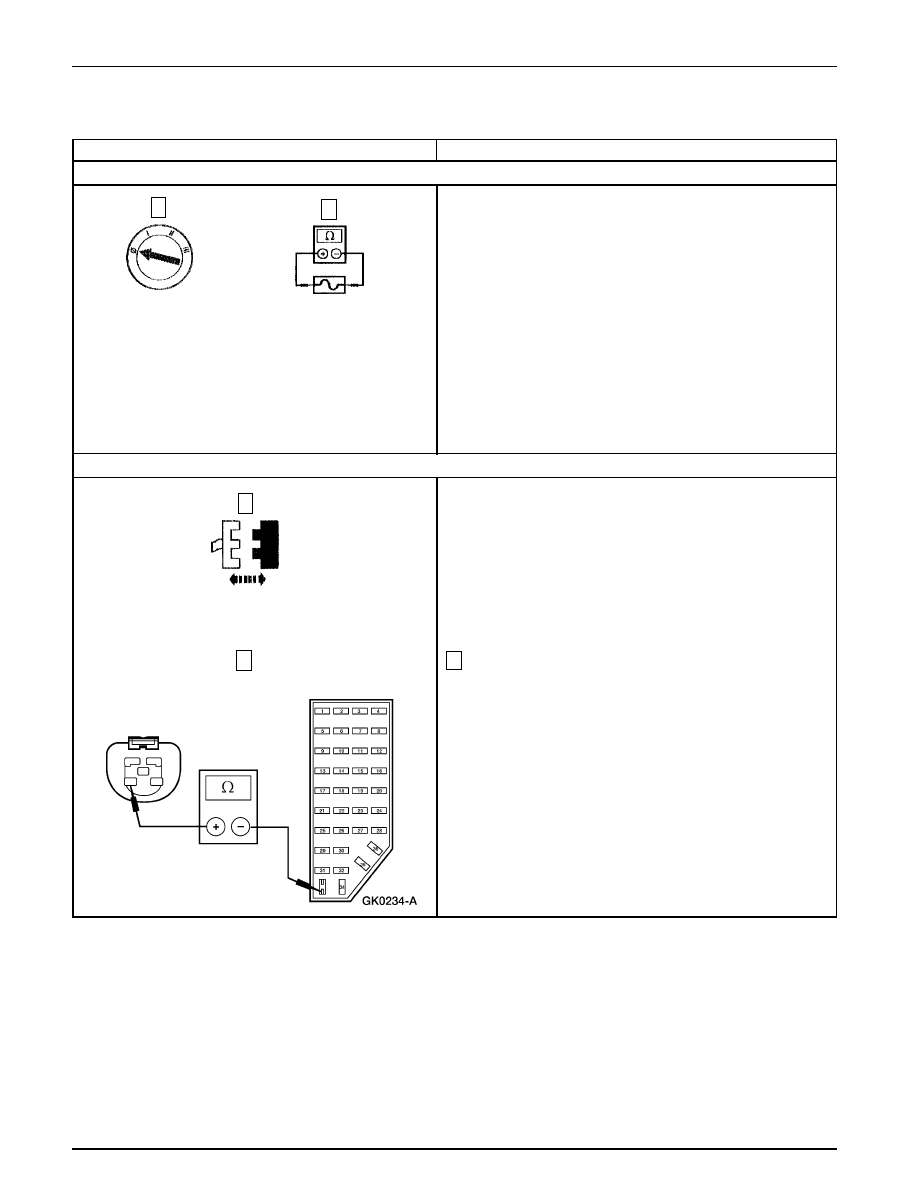

C1

VERIFIQUE EL FUSIBLE

•

¿Está OK el fusible?

→

→

→

→

→

Si
Vaya a C2.

→

→

→

→

→

No
CAMBIE el fusible. Si el fusible falla de nuevo, Vaya
a  C5.

DIAGNOSTICO Y PRUEBA (Continuación)

C2

VERIFIQUE SI EL CIRCUITO 12 (LB/BK) ESTÁ ABIERTO

Fusible 33 (15A) del Panel de Fusibles

C136 Luz Delantera LI

2

Mida la resistencia y entre el C136-2, circuito 12 (LG/BK)
de la luz delantera LI y el pin 2, fusible 33 del panel de
fusibles I/P.

•

¿Es inferior a 5 Ohmios?

→

→

→

→

→

Si
RECONECTE la luz delantera LI. Vaya a C3.

→

→

→

→

→

No
REPARE el circuito 12 (LG/BK). PRUEBE si el
sistema funciona normalmente.

1

2

1

2
