Iluminación Exterior

417-01-21

417-01-21

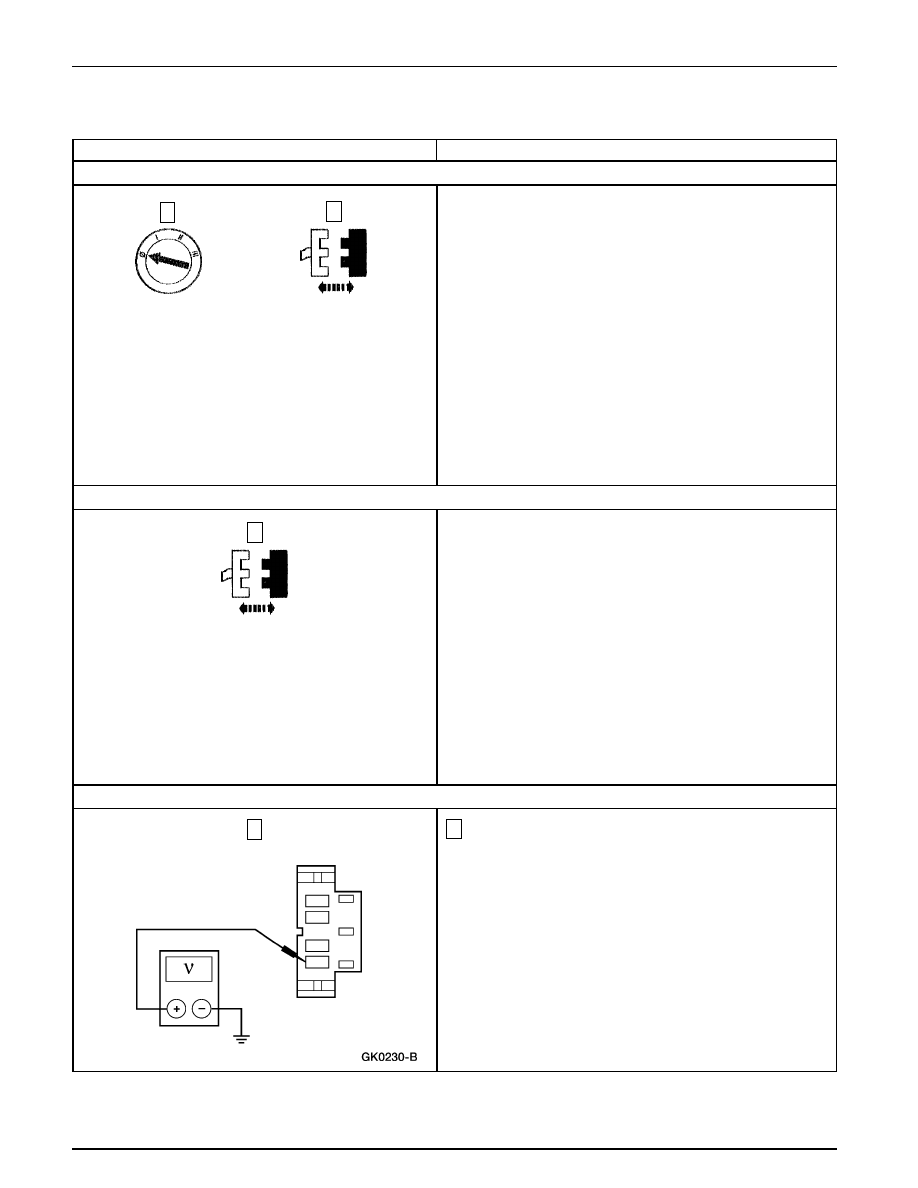

Prueba Pinpoint F: LAS LUCES DELANTERAS ESTÁN ENCENDIDAS CONTINUAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F1

VERIFIQUE EL INTERRUPTOR DE LAS LUCES DELANTERAS

•

¿Se encienden las luces delanteras?

→

→

→

→

→

Si
Vaya a F2.

→

→

→

→

→

No
CAMBIE el interruptor de las luces delanteras.
PRUEBE si el sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

C216 Interruptor de Luces Delanteras

F2

VERIFIQUE EL INTERRUPTOR MULTIFUNCIONAL

 C210 Interruptor Multifuncional

F3

VERIFIQUE SI EL CIRCUITO 15 (RD/YE) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

•

¿Se encienden las luces delanteras?

→

→

→

→

→

Si
Vaya a F4.

→

→

→

→

→

No
Vaya a F3.

1

Mida la resistencia a tierra del C210-15, circuito 15 (RD/YE)
del interruptor multifuncional.

•

¿Hay voltaje?

→

→

→

→

→

Si
REPARE el circuito 15 (RD/YE). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el interruptor multifuncional. PRUEBE si
el sistema funciona normalmente

1

2

1

1

Iluminación Exterior

417-01-22

417-01-22

Prueba Pinpoint F: LAS LUCES DELANTERAS ESTÁN ENCENDIDAS CONTINUAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F4

VERIFIQUE EL CIRCUITO 1313 (RD/BK)

1

Verifique que funcionan las luces altas.

•

¿Están encendidas las luces altas?

→

→

→

→

→

Si
Vaya a F5.

→

→

→

→

→

No
REPARE el circuito 13 (RD/BK). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

F5

VERIFIQUE SI LOS CIRCUITOS 632 (GY/OG) Y 12 (LG/BK) ESTÁN EN CORTO A LA ALIMENTACIÓN DE
CORRIENTE

F6

VERIFIQUE DE NUEVO EL CIRCUITO 12 (LG/BK)

Fusible 33 (15 A) del Panel de Fusibles

C134 del Módulo DRL

•

¿Están encendidas las luces delanteras?

→

→

→

→

→

Si
Si está equipado con luces diurnas (DRL), Vaya a
F6.

Si no está equipado con DRL, REPARE el circuito
12 (LG/BK). PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
REPARE el circuito 632 (GY/OG). PRUEBE si el
sistema funciona normalmente.

•

¿Están encendidas las luces delanteras?

→

→

→

→

→

Si
REPARE el circuito 12 (LG/BK). PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

No
CAMBIE el módulo DRL. PRUEBE si el sistema
funciona normalmente

1

1

Iluminación Exterior

417-01-23

417-01-23

DIAGNOSTICO Y PRUEBA (Continuación)

Luces Automáticas

Refiérase a la Celda 87, Luces Automáticas, de los Diagramas
de Cableado para obtener información adicional acerca de
los esquemas y conectores.

Inspección y Verificación

1.

Verifique el problema del cliente poniendo a funcionar
las luces automáticas.

2.

Haga una inspección visual y vea si hay señales obvias de
daños mecánicos y eléctricos.

3.

Si el problema no es visualmente evidente, determine la
falla y proceda con la Tabla de Fallas.

•

Interruptor de luces delanteras (11654).

•

Fusible (s).

•

Relé de luces delanteras.

•

Circuitos.

•

Amplificador del sensor de luces
(13A018).

•

Circuitos.

•

Relé de luces delanteras.

•

Amplificador del sensor de luces.

•

Fusible (s).

•

Amplificador del sensor de luces.

•

Interruptor de luces delanteras.

•

Circuitos

•

Las Luces Automáticas Están
Inoperantes

•

VAYA a Prueba Pinpoint G.

• Fusible (s)
• Arnés de cableado dañado
• Conexiones flojas o

corroídas

• Relé (s)

• Interruptor (es) dañado (s)

Multímetro Digital 73 o
equivalente
105-R 0051

Herramienta(s) Especial(es)

Tabla de Inspección Visual

Mecánica

Eléctrica

Causa Posible

Acción

Condición

Tabla de Fallas

Tabla de Fallas

•

Las Luces Automáticas Están
Encendidas Continuamente

•

VAYA a Prueba Pinpoint H.

•

VERIFIQUE el funcionamiento de las
luces de estacionamiento, si están OK,
CAMBIE el amplificador del sensor
de luces. Si hay algún problema, las
luces de estacionamiento, luces
traseras o luces de la placa de
identificación, REFIÉRASE a Luces
de Estacionamiento, Traseras o Placa
de Identificación

•

El Temporizador de Las Luces
Automáticas Está Inoperante

Iluminación Exterior

417-01-24

417-01-24

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint

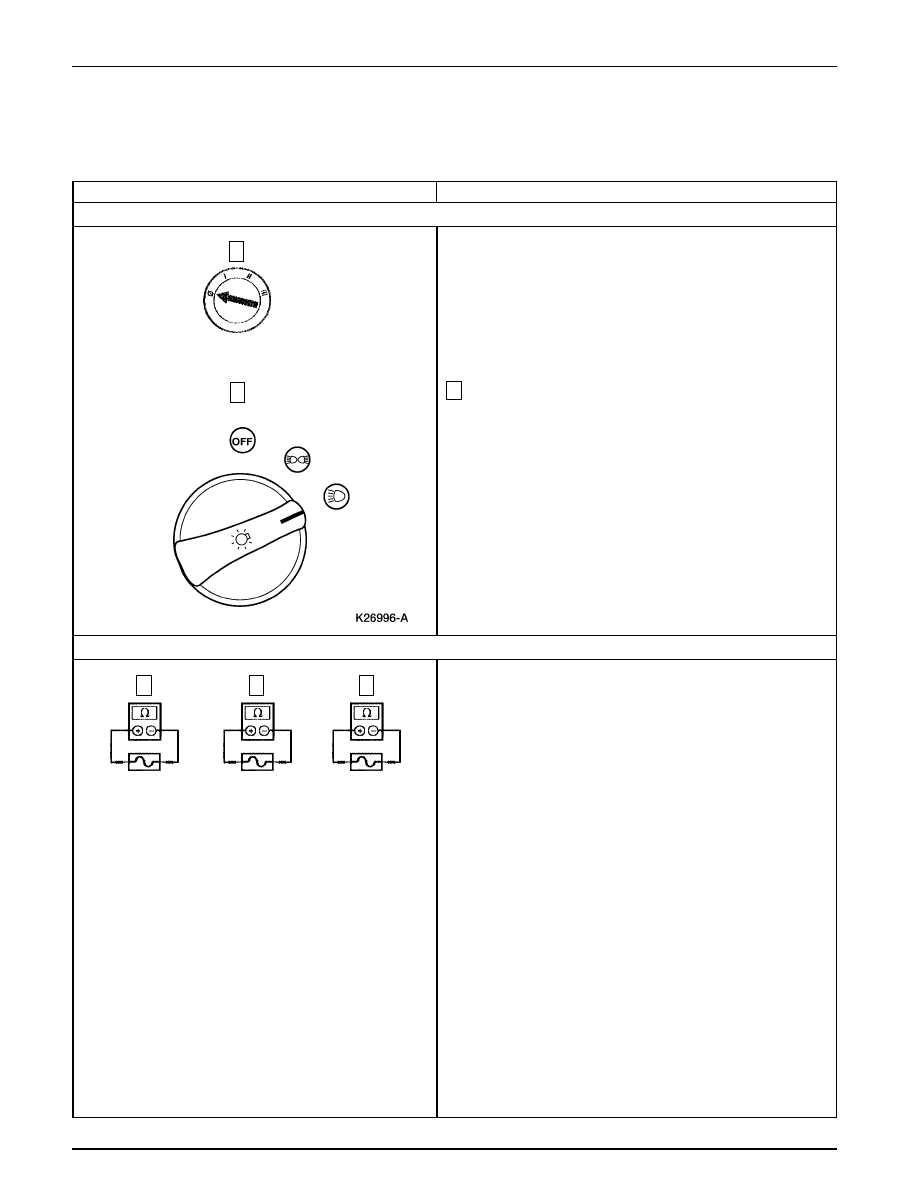

Prueba Pinpoint G: LAS LUCES AUTOMÁTICAS  ESTÁN INOPERANTES

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G1

VERIFIQUE EL INTERRUPTOR MANUAL DE LUCES DELANTERAS

2

Ajuste el interruptor de luces delanteras en la posición ON.

•

¿Se encienden las luces delanteras?

→

→

→

→

→

Si
Vaya a G2.

→

→

→

→

→

No
VAYA a la Prueba Pinpoint A.

G2

VERIFIQUE LOS FUSIBLES

Mini-Fusible 12

(30A) del Cajetín de

Distribución de

Corriente

•

¿Están OK los fusibles?

→

→

→

→

→

Si
Vaya a G3.

→

→

→

→

→

No
CAMBIE el (los) fusible (s).

Si falló el fusible 11 (7.5 A) del panel de fusibles,
Vaya a G11.

Si falló el mini-fusible 11 (15 A) del cajetín de
distribución de corriente, Vaya a G12.

Si falló el mini-fusible 12 (30 A) del cajetín de
distribución de corriente, REPARE el circuito 196
(DB/OG). PRUEBE si el sistema funciona
normalmente.

2

1

1

2

3

Fusible 11 (15 A) del

Cajetín de Distribución de

corriente

Fusible 11 (7.5A)

del Panel de

Fusibles
