Sistemas de Sonido — Información General

415-00-45

415-00-45

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint N: LA CORNETA DE LOS BAJOS ESTÁ INOPERATIVA  (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

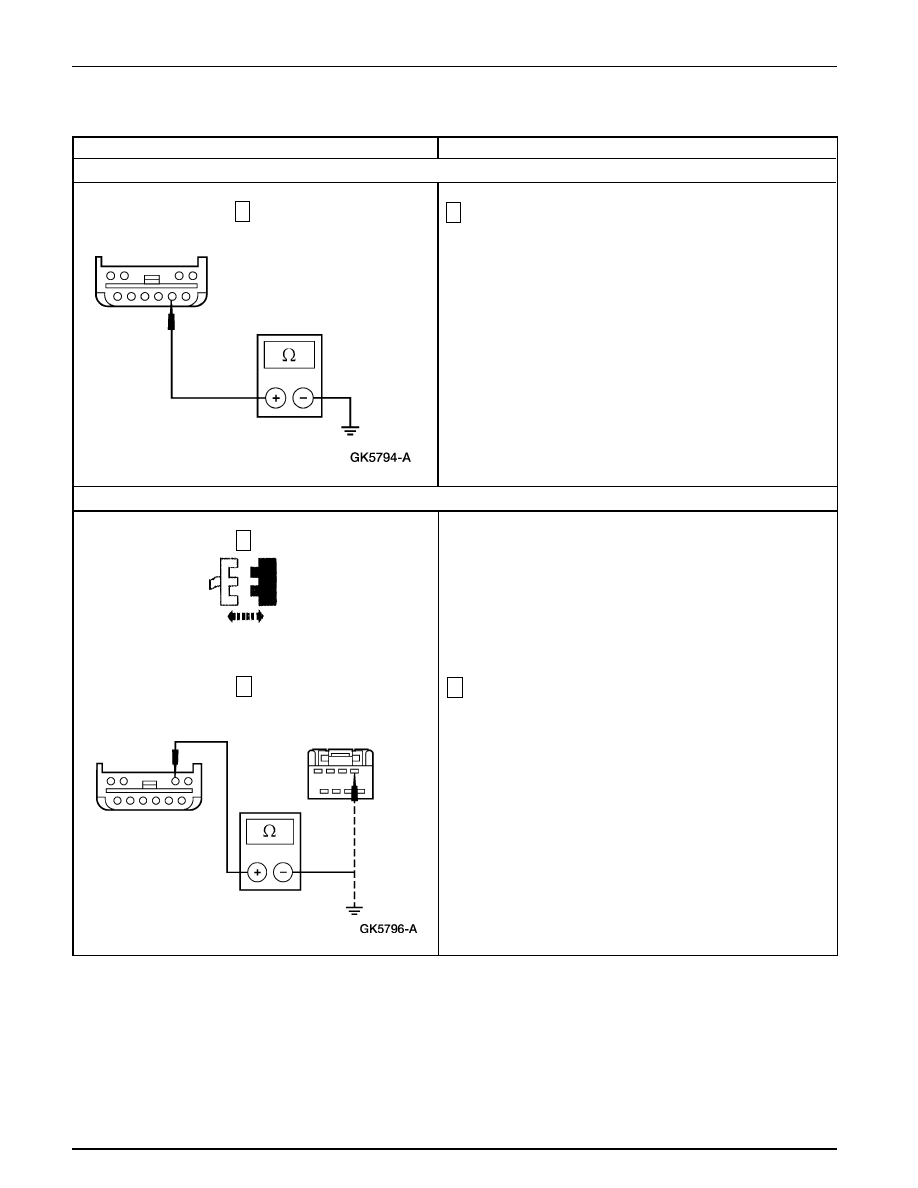

N4

VERIFIQUE EL CIRCUITO 694 (BK/LG)

1

Mida la resistencia entre C333-5, Circuito 694 (BK/LG), en el
lado del arnés para el amplificador de los bajos, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

Vaya a N5.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

N5

VERIFIQUE EL CIRCUITO 167 (OG/BN)

2

Mida la resistencia del Circuito 167 (OG/BN), entre C333-8
del amplificador de los bajos y C215-2 de la unidad de sonido,
en el lado del arnés para ambos conectores; así como entre
C333-8, Circuito 167 (OG/BN) en el lado del arnés del
amplificador de los bajos, y tierra.

•

¿Es la resistencia menor que 5 ohmios entre el amplificador
de los bajos y la unidad de sonido; así como mayor que
10.000 ohmios entre el amplificador de los bajos, y tierra ?

Vaya a N6.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

C215 de la Unidad

de Sonido

1

Sistemas de Sonido — Información General

415-00-46

415-00-46

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint N: LA CORNETA DE LOS BAJOS ESTÁ INOPERATIVA  (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

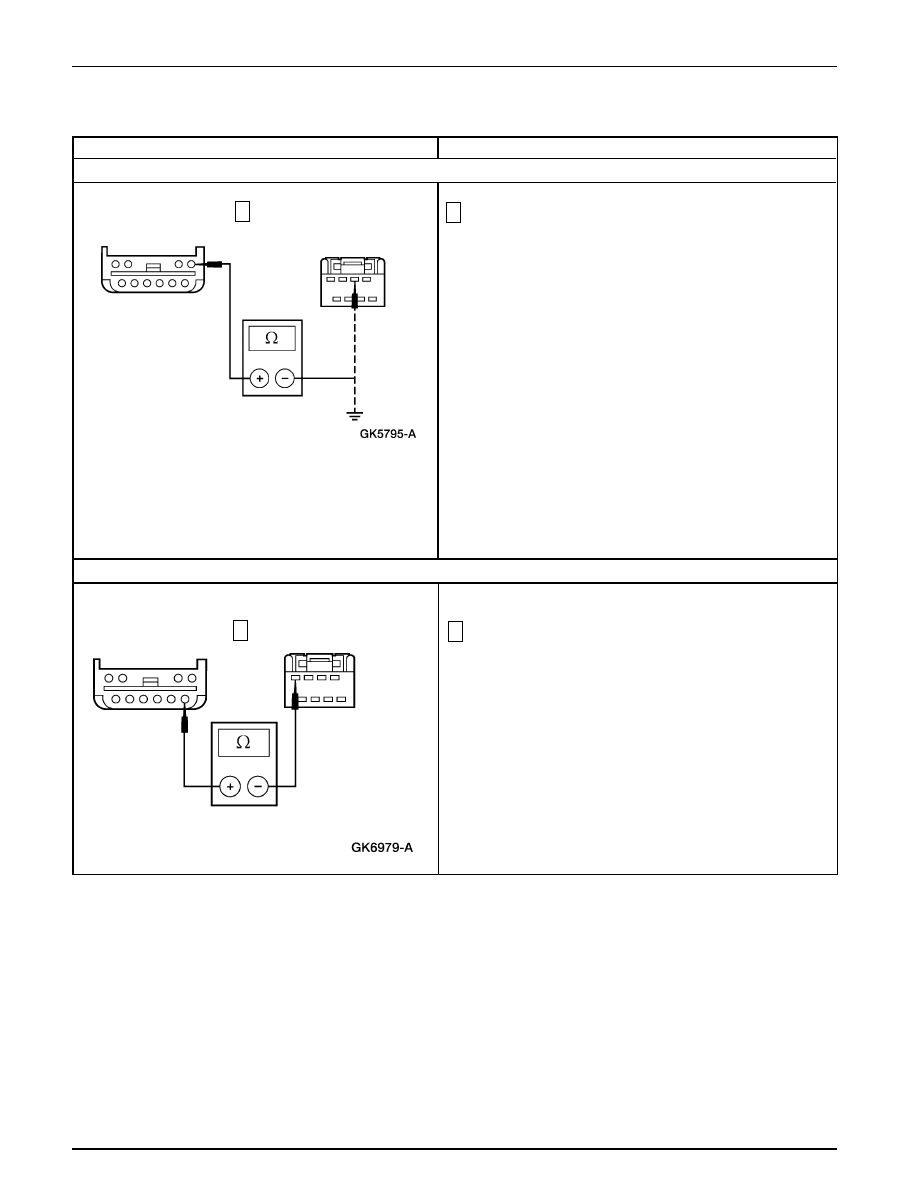

N6

VERIFIQUE EL CIRCUITO 168 (RD/BK)

1

Mida la resistencia del Circuito 168 (RD/BK), entre C333-7
del amplificador de los bajos y   C215-1 de la unidad de
sonido, en el lado del arnés para ambos conectores; así
como entre C333-7, Circuito 168 (RD/BK), en el lado del
arnés para el amplificador de los bajos, y tierra.

•

¿ Es la resistencia menor que 5 ohmios entre el
amplificador de los bajos y la unidad de sonido; así como
mayor que 10.000 ohmios entre el amplificador de los
bajos, y tierra ?

DESMONTE el amplificador del bajo y ENVÍELO a un
centro de reparación de sistema de sonido Ford
autorizado. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

N7

VERIFIQUE SI EL CIRCUITO 173 (DG/VT) ESTÁ ABIERTO

1

Mida la resistencia del Circuito 173 (DG/VT), entre C333-1
del amplificador de los bajos y C215-4 de la unidad de
sonido, en el lado del arnés para ambos conectores.

•

¿ Es la resistencia menor que 5 ohmios ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

Sistemas de Sonido — Información General

415-00-47

415-00-47

1

1

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint O: LA UNIDAD DE SONIDO NO OPERA CORRECTAMENTE — VOLUMEN SENSIBLE A LA
VELOCIDAD (SSV)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

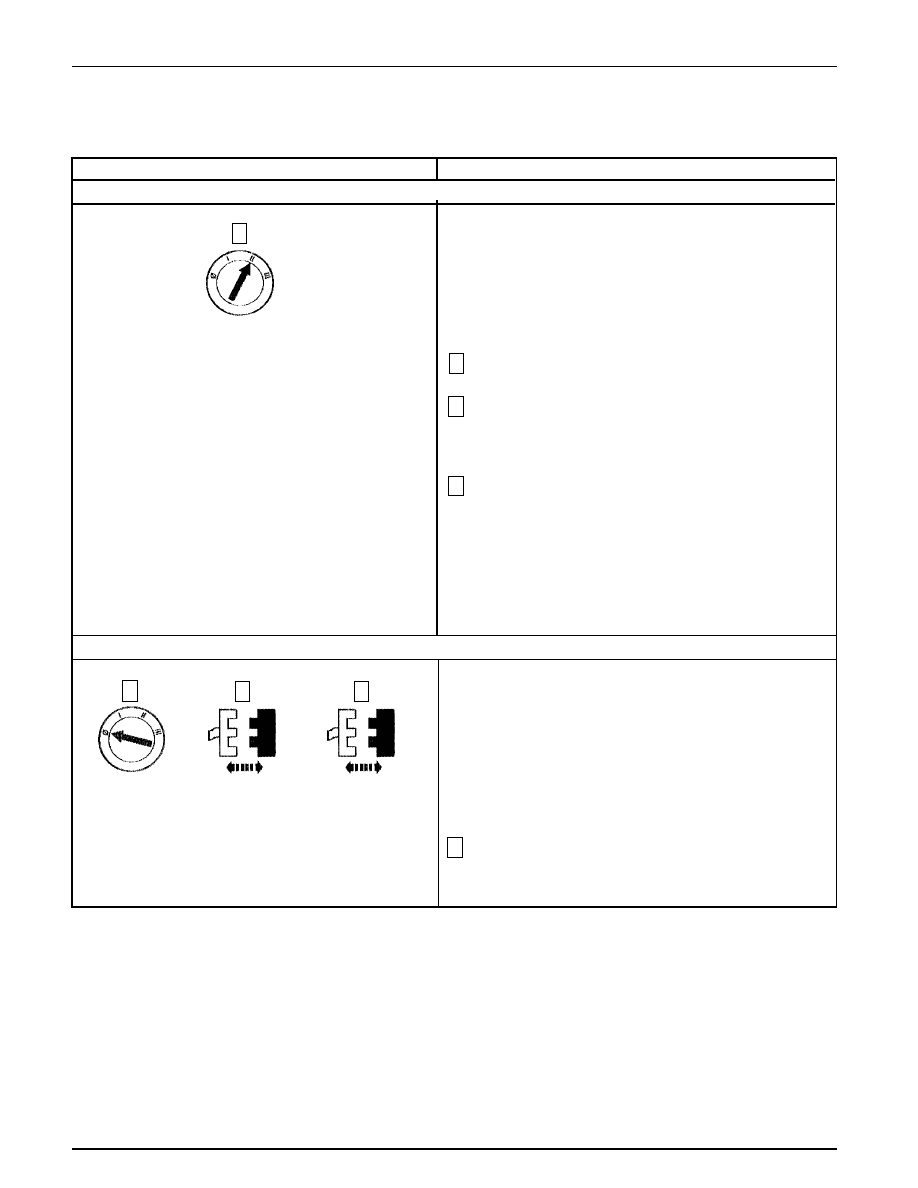

O1

VERIFIQUE EL VELOCÍMETRO DEL VEHÍCULO

O2

VERIFIQUE EL CIRCUITO 679 (GY/BK) DE LA SEÑAL DE VELOCIDAD PARA SSV

4

Instale el Adaptador para Caja de Conexiones ABS entre
C186 del módulo ABS y la Caja de Conexiones EEC-IV de 60
Pines.

2

C228 de la

Unidad de Sonido

3

C186 del Módulo

ABS

2

Encienda el radio.

3

Presione el botón de volumen por tres segundos, luego
libérelo. Será mostrado el ajuste (SSV) de volumen sensible
a la velocidad. Para cambiar el ajuste de SSV, presione el
botón selector < ó el >. Fije el ajuste de SSV a 7 (máximo).

4

Conduzca el vehículo y observe el velocímetro.

•

¿ Opera correctamente el velocímetro ?

Vaya a O2.

CONSULTE la Sección 413-01.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistemas de Sonido — Información General

415-00-48

415-00-48

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint O: LA UNIDAD DE SONIDO NO OPERA CORRECTAMENTE — VOLUMEN SENSIBLE A LA
VELOCIDAD (SSV)

 (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

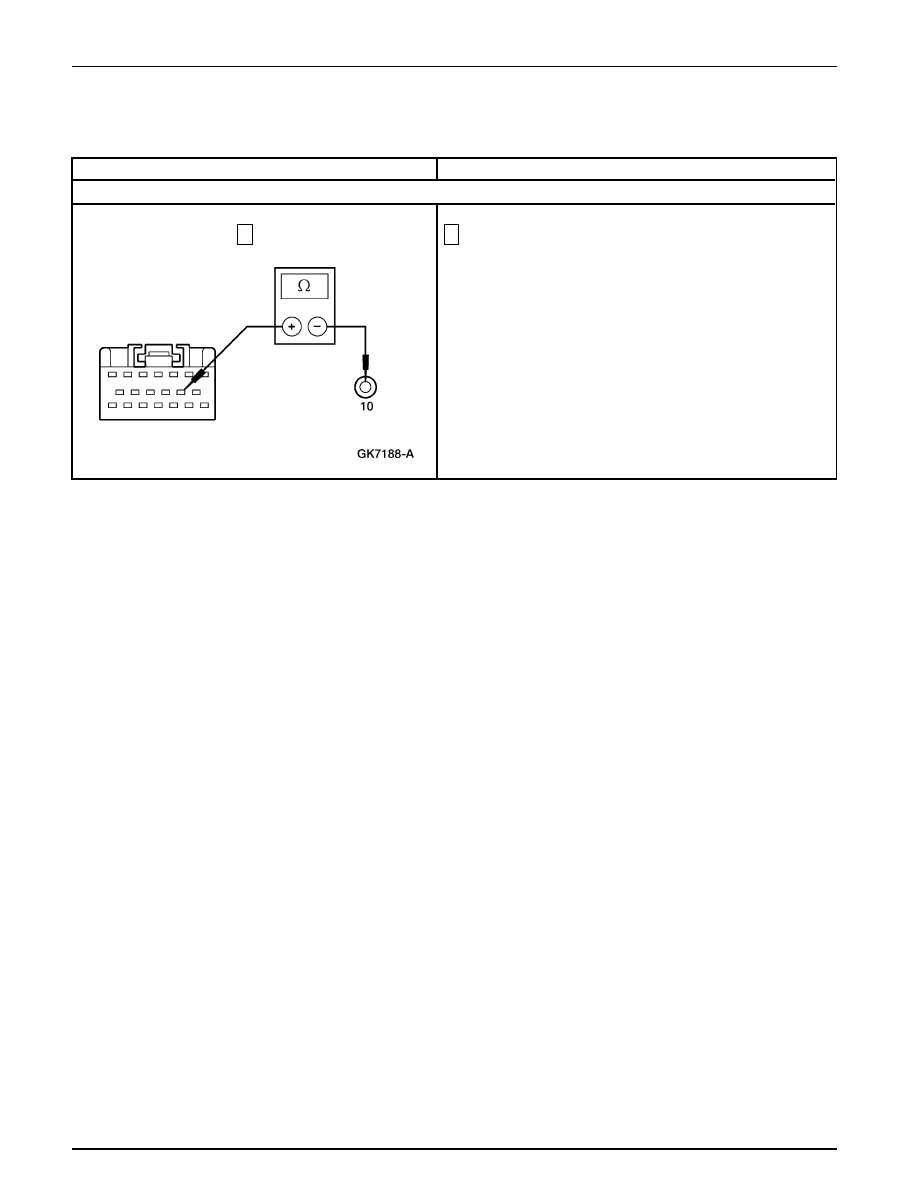

O2

VERIFIQUE EL CIRCUITO 679 (GY/BK) DE LA SEÑAL DE VELOCIDAD PARA SSV (Continuación)

5

Mida la resistencia del Circuito 679 (GY/BK), entre C228-9
de la unidad de sonido y el Pin 10 de la Caja de Conexiones
EEC-IV de 60 Pines.

•

¿ Es la resistencia menor que 5 ohmios ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

5

1.

Para un mejor rendimiento, se recomienda limpiar el
reproductor de cinta una vez cada 10-12 horas de operación.
El reproductor debe ser limpiado con un cartucho limpiador
Ford disponible en su Concesionario Ford ó Lincoln –
Mercury. No se recomienda el uso de otros productos
limpiadores ya que podría causar daños al mismo
reproductor ó a las cintas.

PROCEDIMIENTOS GENERALES

Limpieza del Reproductor de Cassettes
