Unidad de Sonido

415-01-1

415-01-1

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Sistema de Sonido ................................................................................................................................ 415-01-2

Equipo Supresor de Interferencia de Radio Frecuencia ...................................................................... 415-01-2

DIAGNÓSTICO Y PRUEBA

Sistema de Sonido ................................................................................................................................ 415-01-3

Sistema de Sonido

Unidad de Sonido .................................................................................................................................. 415-01-3
Control Auxiliar — Panel de Control Integrado Trasero .......................................................................... 415-01-4
Control Auxiliar — Controles en el Volante ............................................................................................ 415-01-8
Cambiador de CD ................................................................................................................................ 415-01-10
Banda de Tierra ..................................................................................................................................... 415-01-9

ESPECIFICACIONES ............................................................................................................................. 415-01-12

SECCIÓN 415-01

Unidad de Sonido

Tabla Manual de Contenido

Unidad de Sonido

415-01-2

415-01-2

Sistema de Sonido

Este sistema está compuesto por los componentes siguientes:

• El panel (RICP) de control integrado trasero

• Los controles del volante (SWC)

• La unidad de sonido

• El reproductor digital de disco compacto (18D806)

Hay cuatro sistemas de sonido disponibles:

• el radio-cassette AM / FM M100.

• el AM / FM / CD M100.

• el DM100i AM / FM Cassette / CD (premium).

• el T100i DM AM / FM Cassette / CD (premium-audiófilo).

Los controles del sonido RICP son activados / desactivados
presionando simultáneamente los botones de memoria 3 y 5 de
la unidad de radio frontal.

DESCRIPCIÓN Y OPERACIÓN

Los controles del sonido RICP le permiten a los pasajeros
traseros controlar el volumen, la estación, la modalidad, los
pre-ajustes de memoria del radio frontal y la selección de
cornetas / audífonos. Los terminales para los audífonos también
están ubicados en este panel. Consulte la Guía de Sonido para
más información.

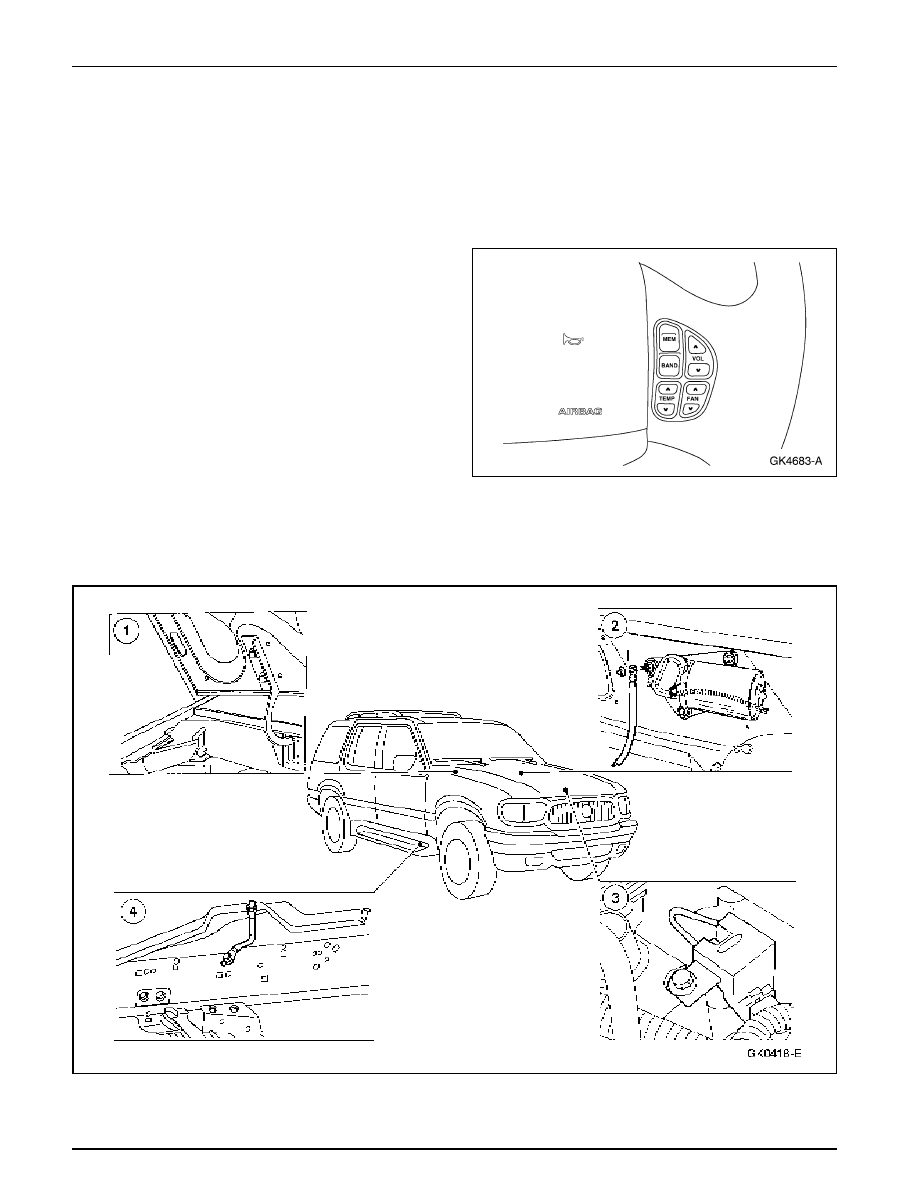

Controles de Sonido Integrados en el Volante

Los controles de sonido en el volante le permiten al conductor
ajustar el volumen, la banda AM / FM y los pre-ajustes de la
memoria. Estos controles están ubicados en el lado derecho
del volante.

Equipo Supresor de Interferencia de Radio Frecuencia

Unidad de Sonido

415-01-3

415-01-3

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de  Parte

Descripción

Número

Item

de  Parte

Descripción

1

—

Banda de tierra (parte de la bisagra
del capot)

2

14303 (4.0L)

Banda de tierra — tabique contra

19A095 (5.0L) fuego a motor

3

18801

Condensador

4

19A095

Banda de tierra — carrocería al
chasis

El equipo de supresión del radio reduce la interferencia
transmitida a través de sus cornetas por el encendido del motor
y los sistemas eléctricos.

DIAGNÓSTICO Y PRUEBA

Sistema de Sonido

Consulte la Sección 415-00.

Sistema de Sonido

Unidad de Sonido

Herramienta para Desmontar
el Radio, 415-001 (T87P-19061-A)

Remoción

1.

Nota:  Los procedimientos de remoción e instalación se
aplican para todas las unidades de radio (18806) montadas
en el panel de instrumentos (04320) como equipo original.

Desconecte el cable de tierra de la batería (14301).

Herramienta(s) Especial(es)

Unidad de Sonido

415-01-4

415-01-4

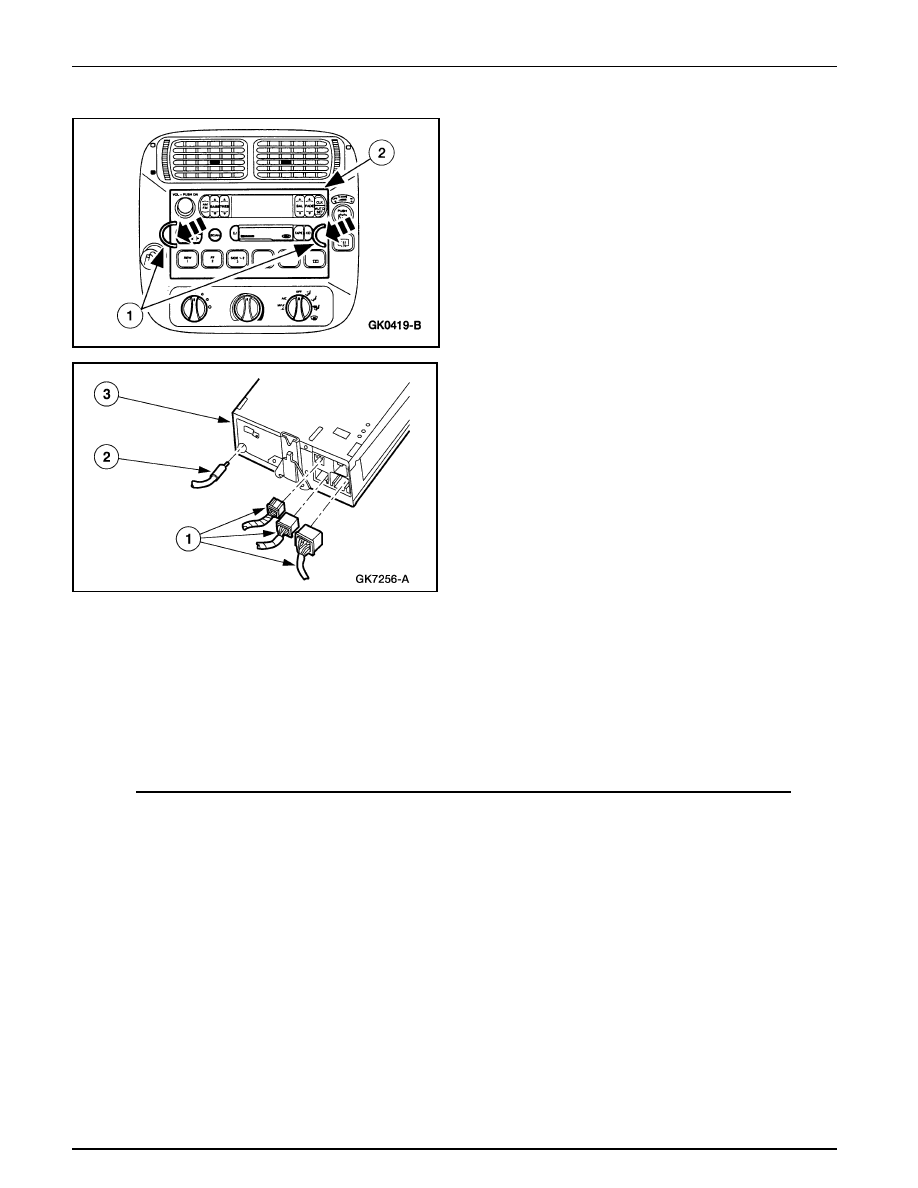

2.

Desconecte la unidad del radio.

1

Inserte la herramienta especial en la placa de la cara
del radio y libere los ganchos de retención.

2

Hale hacia afuera la herramienta especial para
desmontar la unidad del radio del panel de
instrumentos.

Sistema de Sonido (Continuación)

3.

Desmonte el radio.

1

Desacople los conectores eléctricos.

2

Desconecte el cable de entrada de la antena.

3

Desmonte la unidad.

Instalación

1.

Nota: Cuando la batería (10655) es desconectada y luego
re-conectada, pueden ocurrir algunos síntomas anormales
al conducir mientras el vehículo re-aprende su estrategia
adaptativa. Puede que sea necesario conducir el vehículo
por 16 Km (10 millas) ó más para completar su aprendizaje.

Para instalar, invierta el procedimiento de remoción.

Control Auxiliar — Panel de Control Integrado Trasero

Remoción

1.

Desconecte el cable de tierra de la batería (14301).
