Ford Explorer / Mercury Mountaineer. Manual - parte 807

Sistemas de Sonido — Información General

415-00-33

415-00-33

Prueba Pinpoint I: LA ANTENA ELÉCTRICA NO FUNCIONA  (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

I5

VERIFIQUE LA UNIDAD DE SONIDO

DIAGNOSTICO Y PRUEBA  (Continuación)

4

1

Sustituya la unidad de sonido por una buena conocida.

5

Encienda el radio por 10 segundos y luego apáguelo.

•

¿ Funciona la antena ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

INSTALE una nueva antena eléctrica; CONSULTE la
Sección 415-02. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

C362 de la

Antena

3

C228 de Unidad

de Sonido

Sistemas de Sonido — Información General

415-00-34

415-00-34

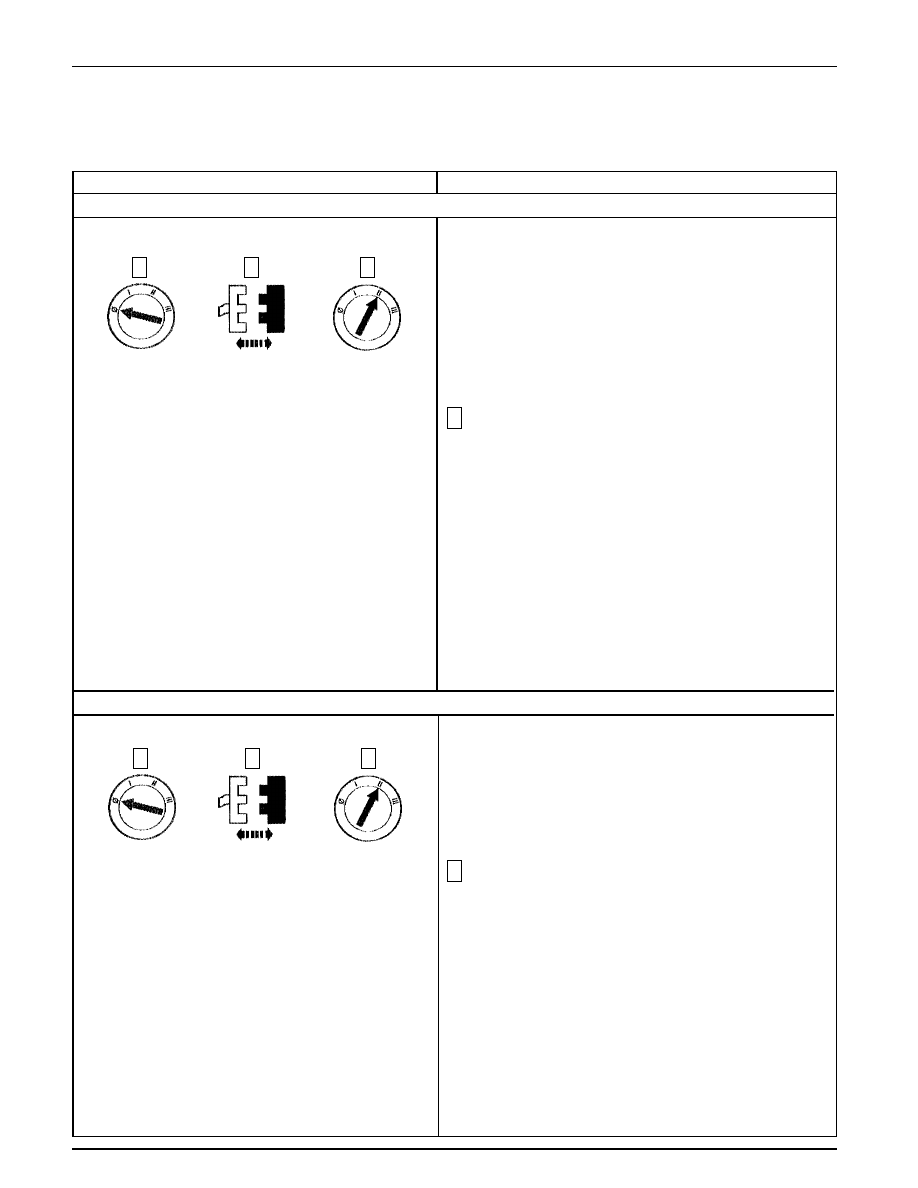

Prueba Pinpoint J: LA UNIDAD DE SONIDO ESTÁ INOPERATIVA / NO FUNCIONA CORRECTAMENTE — EL
TIEMPO DE RESPUESTA ENTRE PRESIONAR CUALQUIERA DE LOS BOTONES DE CONTROL Y LA ACCIÓN DEL
SISTEMA ES MÁS DE DOS SEGUNDOS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

J1

DETERMINE SI RICP ESTÁ BLOQUEANDO LA RED

DIAGNOSTICO Y PRUEBA  (Continuación)

4

Gire la perilla de volumen de la unidad frontal de control.

•

¿ Es el tiempo entre cuando se gira la perilla de volumen
(sonido es más fuerte) y la respuesta, mayor que dos
segundos ?

Vaya a J2.

INSTALE un nuevo RICP, CONSULTE la Sección 415-
01. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

J2

DETERMINE SI EL CAMBIADOR DIGITAL DE CD ESTÁ BLOQUEANDO LA RED

3

1

2

C2003 de RICP

3

1

2

C2005 del

Cambiador

de CD

4

Gire la perilla de volumen de la unidad de control frontal.

•

¿ Es el tiempo entre cuando se gira la perilla de volumen
y la respuesta (sonido más fuerte), menor que dos
segundos ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

DESMONTE el cambiador digital de CD y ENVÍELO
a un centro de reparación de sistema de sonido Ford
autorizado. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistemas de Sonido — Información General

415-00-35

415-00-35

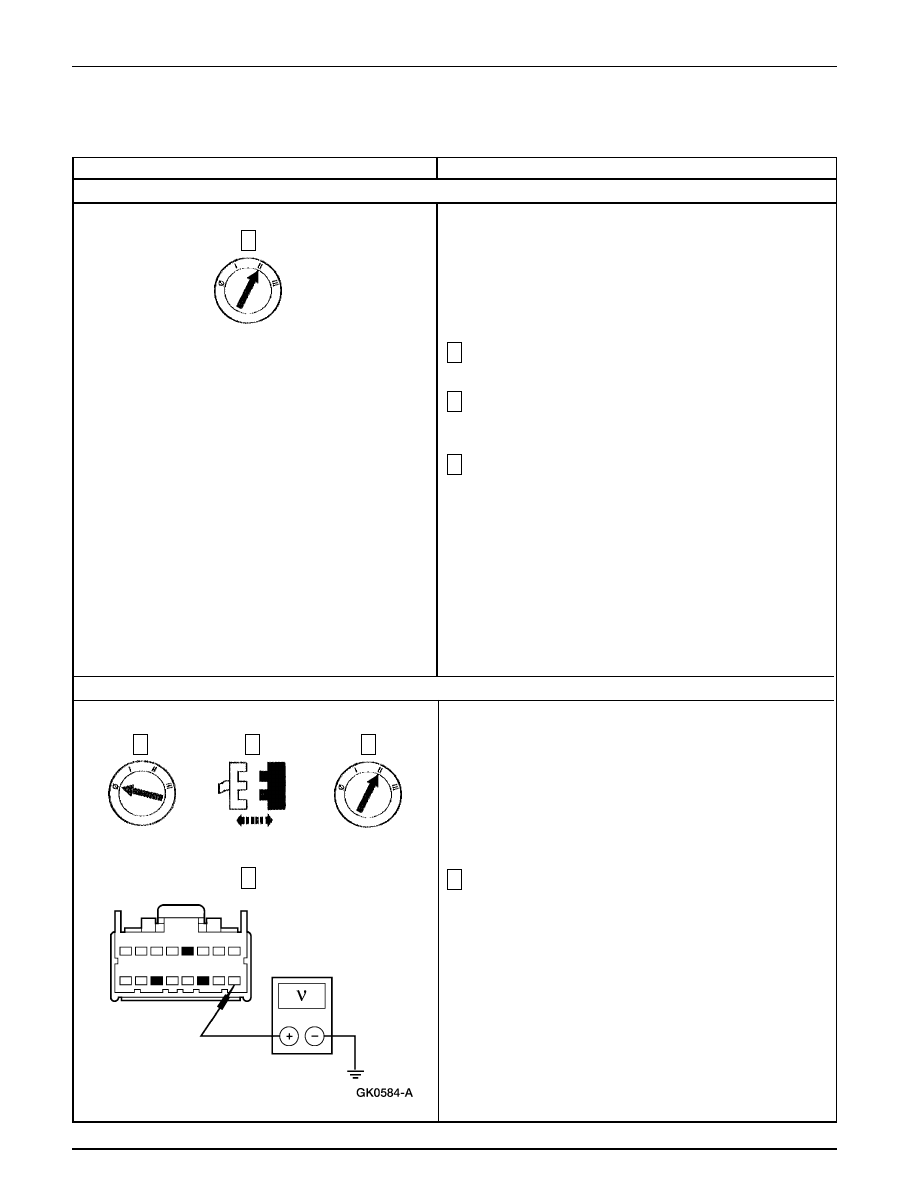

Prueba Pinpoint K: LOS BOTONES AUXILIARES DEL SONIDO ESTÁN INOPERATIVOS — PANEL DE CONTROL
INTEGRADO TRASERO (RICP)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

K1

VERIFIQUE QUE EL RICP ESTÁ HABILITADO

DIAGNOSTICO Y PRUEBA  (Continuación)

2

Encienda el radio.

3

Presione simultáneamente los Botones de Pre-Ajuste 3 y 5
para habilitar el RICP. El símbolo de audífonos se debería
mostrar en la pantalla de la unidad de sonido.

4

Opere la unidad de sonido desde el RICP.

•

¿ Opera correctamente el RICP ?

El sistema está funcionando OK. INFORME al cliente
de la característica de habilitar / inhabilitar el RICP
presionando simultáneamente los Botones de Pre-
Ajuste 3 y 5.

Vaya a K2.

→

→

→

→

→

Si

→

→

→

→

→

No

K2

VERIFIQUE LA ALIMENTACIÓN DE CORRIENTE A RICP — CIRCUITO 797 (LG/VT)

3

1

2

C2003 de RICP

4

Mida el voltaje entre C2003-16, Circuito 797 (LG/VT), en el
lado del arnés para RICP, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a K3.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

4

Sistemas de Sonido — Información General

415-00-36

415-00-36

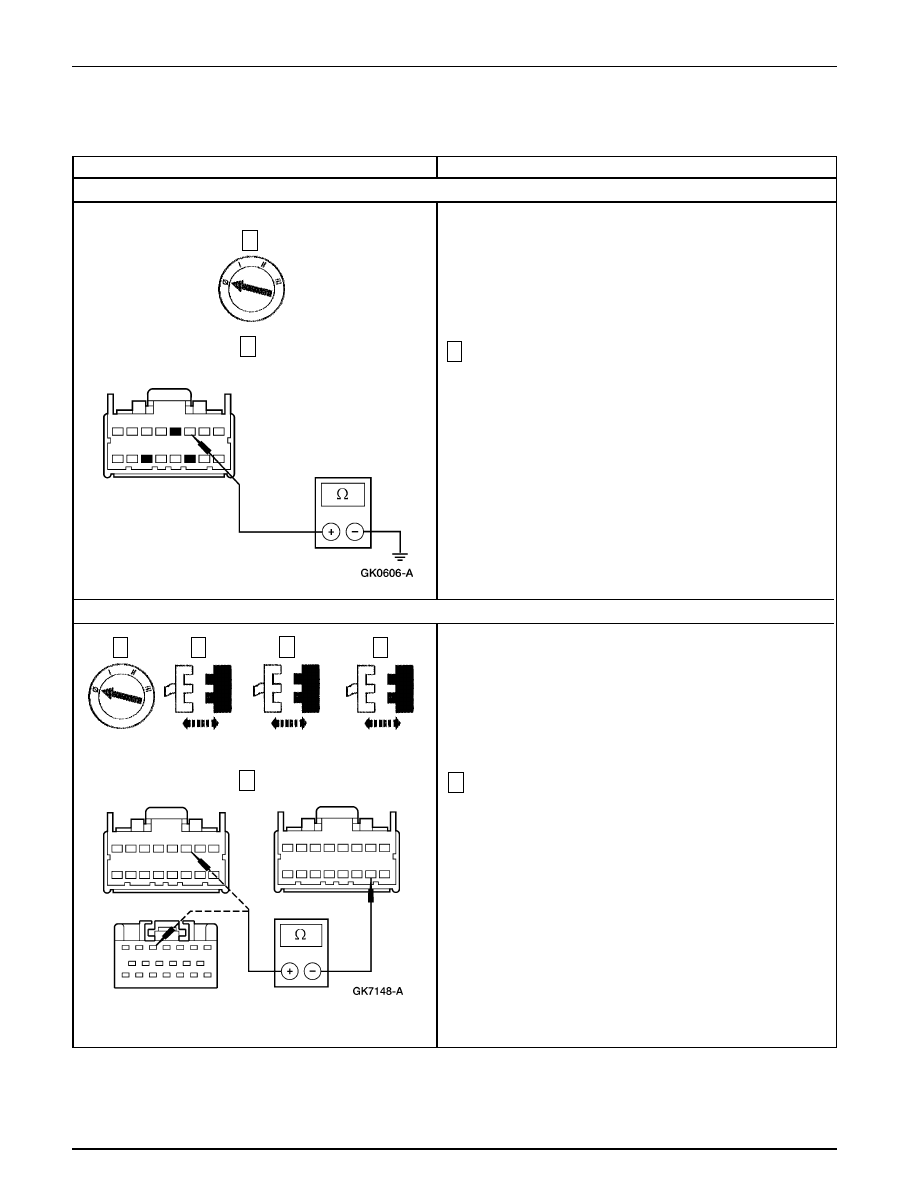

Prueba Pinpoint K: LOS BOTONES AUXILIARES DEL SONIDO ESTÁN INOPERATIVOS — PANEL DE CONTROL
INTEGRADO TRASERO (RICP)  (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

K3

VERIFIQUE SI EL CIRCUITO 694 (BK/LG) ESTÁ ABIERTO

DIAGNOSTICO Y PRUEBA  (Continuación)

2

Mida la resistencia entre C2003-6, Circuito 694 (BK/LG), en
el lado del arnés para RICP, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

Vaya a K4.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

K4

VERIFIQUE SI EL CIRCUITO 1068 (LG/BK) ESTÁ ABIERTO

5

Mida la resistencia del Circuito 1068 (LG/BK), entre C228-5
de la unidad de sonido y C2003-15 del RICP, en el lado del
arnés para ambos conectores.

•

¿ Es la resistencia menor que 5 ohmios ?

Vaya a K5.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

5

1

2

Unidad de Sonido

1

2

3

C2005 del

Cambiador de CD

4

C2003 del RICP
