Sistemas de Sonido — Información General

415-00-25

415-00-25

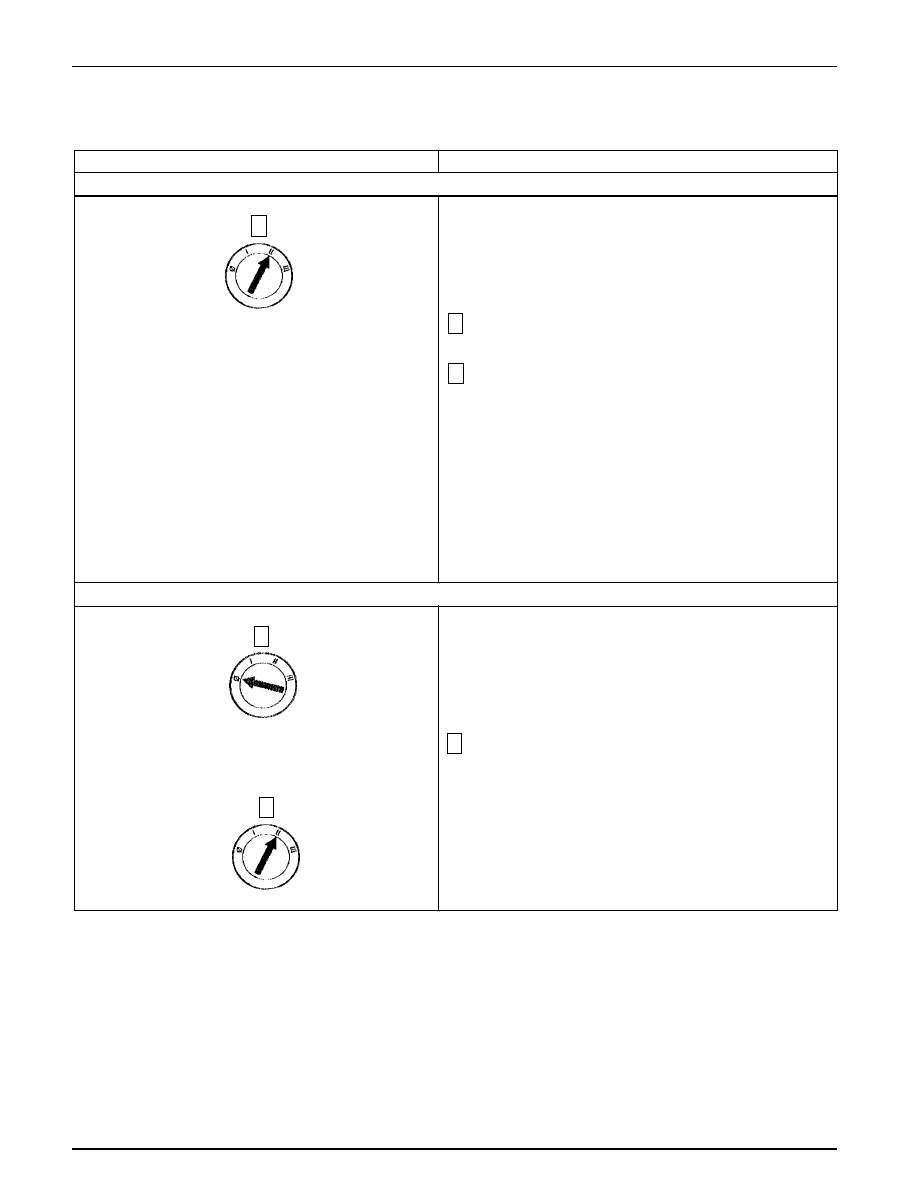

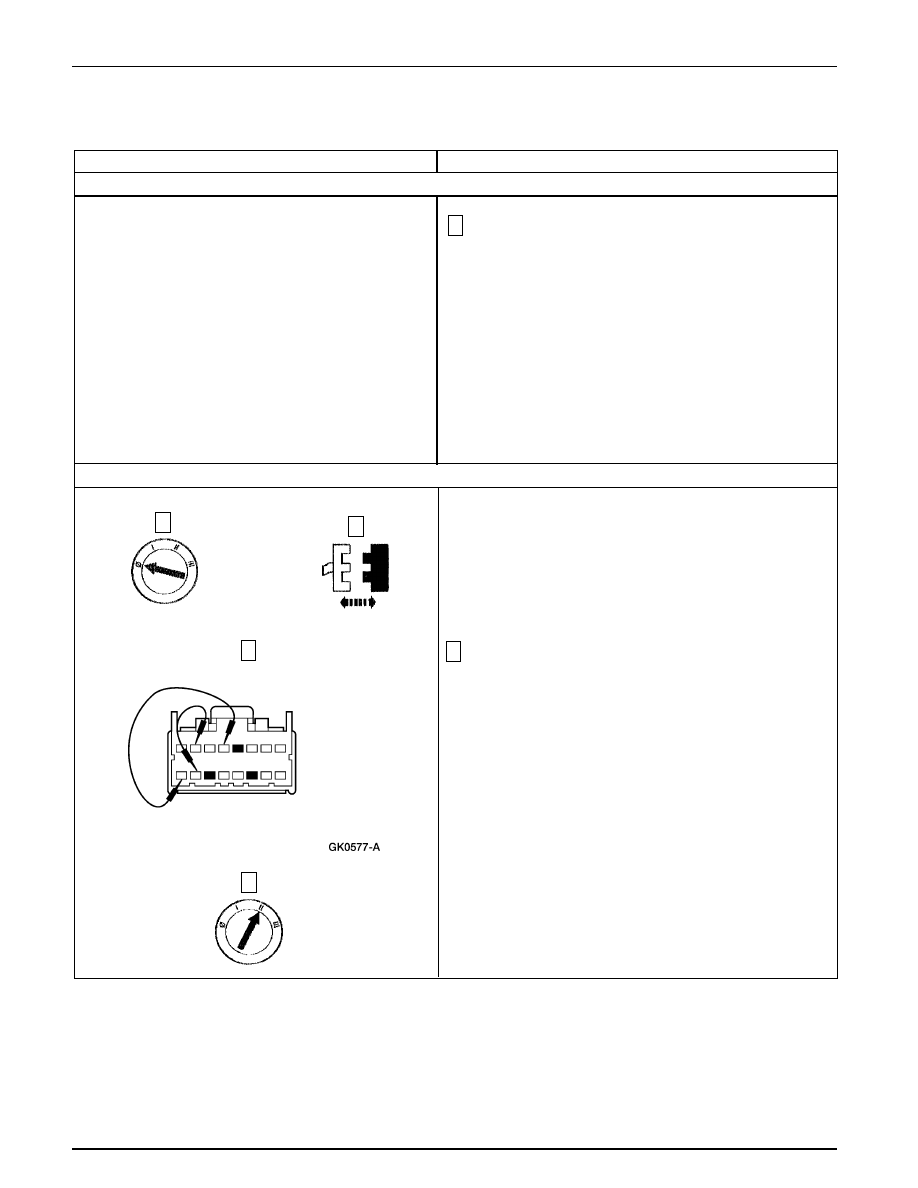

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint F: SONIDO DE BAJA CALIDAD DESDE UNA Ó MÁS CORNETAS — NO DESDE TODAS LAS
CORNETAS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F1

VERIFIQUE LA CALIDAD DEL SONIDO

2

 Encienda el radio.

3

 Ejecute la Prueba de Recorrer las Cornetas presionando los
Botones de Pre-Ajuste 3 y 6 simultáneamente.

•

¿ Tienen sonido de baja calidad todas las cornetas ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

Vaya a F2.

→

→

→

→

→

Si

→

→

→

→

→

No

1

F2

PRUEBE LAS CORNETAS

2

 Sustituya la corneta afectada con un componente bueno
conocido.

3

1

Sistemas de Sonido — Información General

415-00-26

415-00-26

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint F: SONIDO DE BAJA CALIDAD DESDE UNA Ó MÁS CORNETAS — NO DESDE TODAS LAS
CORNETAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F2

PRUEBE LAS CORNETAS (Continuación)

4

 Encienda el radio.

•

¿ Está OK la calidad de sonido de la corneta ?

INSTALE una nueva corneta. PRUEBE si el sistema
funciona normalmente.

Si una corneta trasera distorsiona y el vehículo está
equipado con RICP, Vaya a F3.

Si una corneta delantera distorsiona ó si el vehículo
está equipado con RICP, Vaya a F6.

→

→

→

→

→

Si

→

→

→

→

→

No

F3

VERIFIQUE A RICP

3

Conecte un cable de puente con fusible (10A) entre C2003-4,
Circuito 802 (OG/RD) y C2003-9, Circuito 825 (TN/LG) de RICP;
así como entre C2003-2, Circuito 800 (GY/LB) y C2003-10,
Circuito 827 (TN/WH) de RICP.

4

2

 C2003 de RICP

1

3

Sistemas de Sonido — Información General

415-00-27

415-00-27

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint F: SONIDO DE BAJA CALIDAD DESDE UNA Ó MÁS CORNETAS — NO DESDE TODAS LAS
CORNETAS

(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F3

VERIFIQUE A RICP (Continuación)

•

¿ Está OK la calidad de la corneta afectada ?

INSTALE un nuevo RICP, CONSULTE la Sección 415-
01. PRUEBE si el sistema funciona normalmente.

Vaya a F4.

→

→

→

→

→

Si

→

→

→

→

→

No

F4

VERIFIQUE LOS CIRCUITOS ENTRE LA UNIDAD DE SONIDO Y RICP

3

 Mida la resistencia entre C256 de la unidad de sonido y
C2003 de RICP; así como ente C256 de la unidad de sonido
y tierra, de la forma siguiente:

2

Unidad de Sonido

1

•

¿ Son todas las resistencias menores que 5 ohmios entre
la unidad de sonido y RICP, así como mayores que 10.000
ohmios entre la unidad de sonido y tierra ?

Vaya a F5.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

800 (GY/LB)

12

2

801 (TN/YE)

13

1

802 (OG/RD)

5

4

803 (BN/PK)

6

3

Circuito

Pin de C256 de la

Unidad de Sonido

Pin de C2003

de RICP

→

→

→

→

→

Si

→

→

→

→

→

No

Sistemas de Sonido — Información General

415-00-28

415-00-28

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint F: SONIDO DE BAJA CALIDAD DESDE UNA Ó MÁS CORNETAS — NO DESDE TODAS LAS
CORNETAS

(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F5

VERIFIQUE LOS CIRCUITOS ENTRE RICP Y LA(S) CORNETA(S)

1

 Mida las resistencias entre la(s) corneta(s) afectada(s) y
C2003 de RICP; así como entre C2003 de RICP y tierra, de la
forma siguiente:

F6

VERIFIQUE LOS CIRCUITOS ENTRE LA UNIDAD DE SONIDO Y LA(S) CORNETA(S) AFECTADAS

1

Mida las resistencias entre C256 de la unidad de sonido y
la(s) corneta(s) afectada(s); así como entre C256 de la unidad
de sonido y tierra, de la manera siguiente:

Cornetas Delanteras

•

¿Son las resistencias menores que 5 ohmios entre la(s)
corneta(s) y RICP; así como mayores que 10.000 ohmios
entre RICP y tierra ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Pin de C2003 de RICP

de CD

Corneta

9

TD

10

TI

1

DI

3

DD

Pin de C256 de la

Unidad de Sonido

Corneta

7

DD

8

DD

14

DI

15

DI

Pin de C256 de la

Unidad de Sonido

Corneta

5

TD

6

TD

12

TI

15

TI

Cornetas Traseras (Sin RICP)
