Sistemas de Sonido — Información General

415-00-21

415-00-21

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint D: NO HAY SONIDO EN UNA Ó MÁS CORNETAS — NO DE TODAS LAS CORNETAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D3

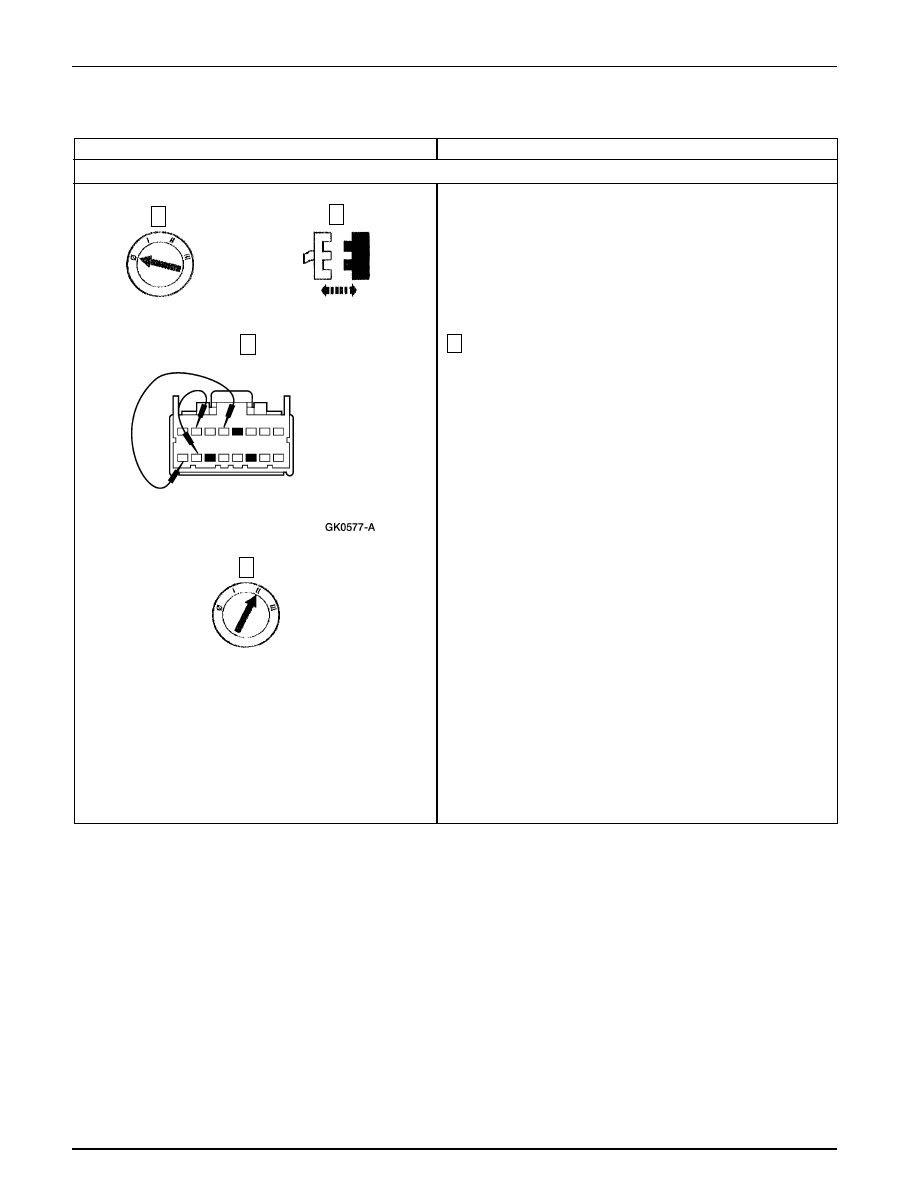

VERIFIQUE EL RICP — PUENTEE EL RICP

1

4

1

 C2003 del RICP

3

 Conecte un cable de puente con fusible (10A) entre C2003-
4, Circuito 802 (OG/RD) y C2003-9, Circuito 825 (TN/LG) de
RICP; así como entre C2003-2, Circuito 800 (GY/LB) y C2003-
10, Circuito 827 (TN/WH) de RICP.

•

¿ Funciona la corneta afectada ?

INSTALE un nuevo RICP. PRUEBE si el sistema
funciona normalmente.

Vaya a D4.

→

→

→

→

→

Si

→

→

→

→

→

No

3

Sistemas de Sonido — Información General

415-00-22

415-00-22

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint D: NO HAY SONIDO EN UNA Ó MÁS CORNETAS — NO DE TODAS LAS CORNETAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D4

VERIFIQUE LOS CIRCUITOS ENTRE LA UNIDAD DE SONIDO Y RICP

3

Mida la resistencia entre C256 de la unidad de sonido y
C2003 de RICP; así como ente C256 de la unidad de sonido y
tierra, de la forma siguiente:

1

1

 C2003 del RICP

D5

VERIFIQUE LOS CIRCUITOS ENTRE RICP Y LA(S) CORNETA(S)

•

¿ Son todas las resistencias menores que 5 ohmios entre
la unidad de sonido y RICP, así como mayores que 10.000
ohmios entre la unidad de sonido y tierra ?

Vaya a D5.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

800 (GY/LB)

12

2

801 (TN/YE)

13

1

802 (OG/RD)

5

4

803 (BN/PK)

6

3

Circuito

Pin de C256 de la

Unidad de Sonido

Pin de C2003

 de RICP

1

Mida las resistencias entre la(s) corneta(s) afectada(s) y
C2003 de RICP; así como entre C2003 de RICP y tierra, de la
forma siguiente:

Pin de C2003 de RICP

Corneta

9

TD

10

TI

1

DI

3

DD

Sistemas de Sonido — Información General

415-00-23

415-00-23

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint D: NO HAY SONIDO EN UNA Ó MÁS CORNETAS — NO DE TODAS LAS CORNETAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D5

VERIFIQUE LOS CIRCUITOS ENTRE RICP Y LA(S) CORNETA(S) (Continuación)

•

¿Son las resistencias menores que 5 ohmios entre la(s)
corneta(s) y RICP; así como mayores que 10.000 ohmios
entre RICP y tierra ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

D6

VERIFIQUE LOS CIRCUITOS ENTRE LA UNIDAD DE SONIDO Y LA(S) CORNETA(S) AFECTADA(S)

→

→

→

→

→

Si

→

→

→

→

→

No

1

Mida las resistencias entre C256 de la unidad de sonido y
la(s) corneta(s) afectada(s); así como entre C256 de la unidad
de sonido y tierra, de la manera siguiente:

Cornetas Delanteras

Pin de C256 de la

Unidad de Sonido

Corneta

7

DD

8

DD

14

DI

15

DI

Pin de C256 de la

Unidad de Sonido

Corneta

5

TD

6

TD

12

TI

15

TI

Cornetas Traseras (Sin RICP)

Sistemas de Sonido — Información General

415-00-24

415-00-24

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint D: NO HAY SONIDO EN UNA Ó MÁS CORNETAS — NO DE TODAS LAS CORNETAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D6

VERIFIQUE LOS CIRCUITOS ENTRE LA UNIDAD DE SONIDO Y LA(S) CORNETA(S) AFECTADA(S) (Continuación)

•

¿Son las resistencias menores que 5 ohmios entre la(s)
corneta(s) y la unidad de sonido; así como mayores que
10.000 ohmios entre la unidad de sonido y tierra ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint E: NO HAY SONIDO EN TODAS LAS CORNETAS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E1

VERIFIQUE LA OPERACIÓN DE LA UNIDAD DE SONIDO

2

 Encienda el radio.

•

¿ Se ilumina la pantalla de la unidad de sonido ?

Vaya a E2.

VAYA a la Prueba Pinpoint A.

→

→

→

→

→

Si

→

→

→

→

→

No

1

E2

VERIFIQUE LA OPERACIÓN DE LAS CORNETAS

1

 EJECUTE la Prueba de Recorrer las Cornetas.

•

¿ Están todas las cornetas del radio inoperativas ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

VAYA a la Prueba Pinpoint D.

→

→

→

→

→

Si

→

→

→

→

→

No
