Sistemas de Sonido — Información General

415-00-13

415-00-13

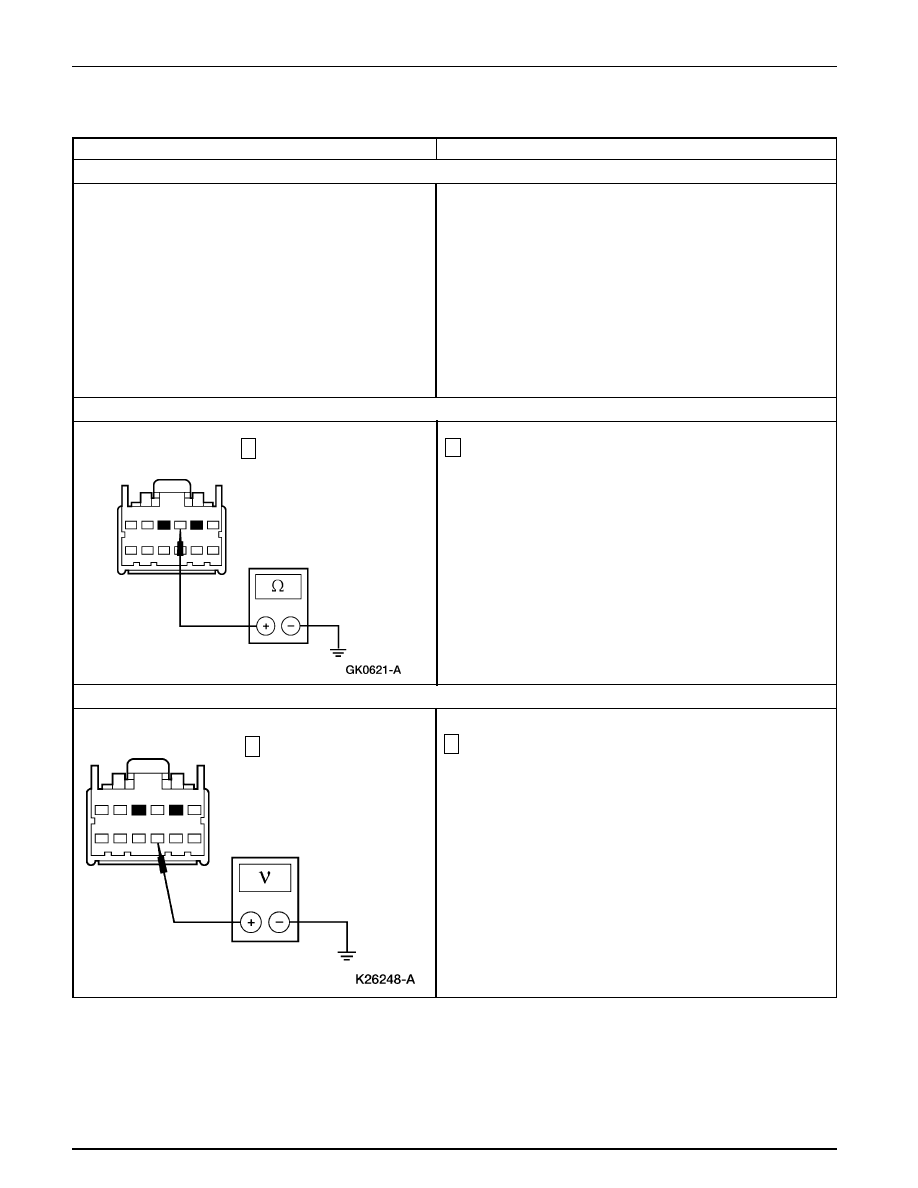

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint B: EL CAMBIADOR DE CD ESTÁ INOPERATIVO — NO OPERA CORRECTAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B5

VERIFIQUE SI LOS CIRCUITOS ENTRE LOS COMPONENTES ESTÁN EN CORTO A TIERRA (Continuación)

B6

VERIFIQUE LA TIERRA EN EL CAMBIADOR DE CD

1

 Mida la resistencia entre C2005-4, Circuito 694 (BK/LG), en
el lado del arnés para el cambiador de CD, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

Vaya a B7.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

B7

VERIFIQUE EL VOLTAJE AL CAMBIADOR DE CD

•

¿ Son las resistencias mayores que 10.000 ohmios ?

Vaya a B6.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

 Mida el voltaje entre C2005-10, Circuito 797 (LG/VT), en el
lado del arnés para el cambiador de CD, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

DESMONTE el cambiador digital de CD y ENVÍELO a
un centro de reparación de sistema de sonido Ford
autorizado. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

→

→

→

→

→

Si

→

→

→

→

→

No

Sistemas de Sonido — Información General

415-00-14

415-00-14

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint C: RECEPCIÓN RUIDOSA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

VERIFIQUE LA TIERRA DE LA ANTENA

C2

VERIFIQUE LAS CONEXIONES DEL CABLE DE LA ANTENA

1

 Revise las conexiones de la antena, incluyendo el cable de
extensión.

2

 Revise para estar seguro de que la antena está montada
asegurada a la carrocería del vehículo en los puntos de
aterramiento.

•

¿ Están limpias las conexiones, seguras y en contacto de
metal con metal ?

Vaya a C3.

LIMPIE y ASEGURE las conexiones de la antena
según sea necesario. PRUEBE si el sistema funciona
normalmente. Si está equipado con antena eléctrica,
VAYA a la Prueba Pinpoint J.

C3

VERIFIQUE EL EQUIPO SUPRESOR / SU MONTAJE Y LOS CIRCUITOS DE CONEXIÓN

1

 Mida la resistencia entre la base de la antena y el cable de
tierra de la batería.

•

¿ Es la resistencia menor que 5 ohmios ?

Vaya a C3.

Vaya a C2.

→

→

→

→

→

Si

→

→

→

→

→

No

1

 Revise todo el equipo de supresión requerido y la banda de
supresión de interferencia de radio frecuencia. Consulte la
Sección 415-01.

2

 Revise la integridad de la banda de enlace del capot con el
radio-receptor, su limpieza y el contacto de metal con metal.

→

→

→

→

→

Si

→

→

→

→

→

No

1

Sistemas de Sonido — Información General

415-00-15

415-00-15

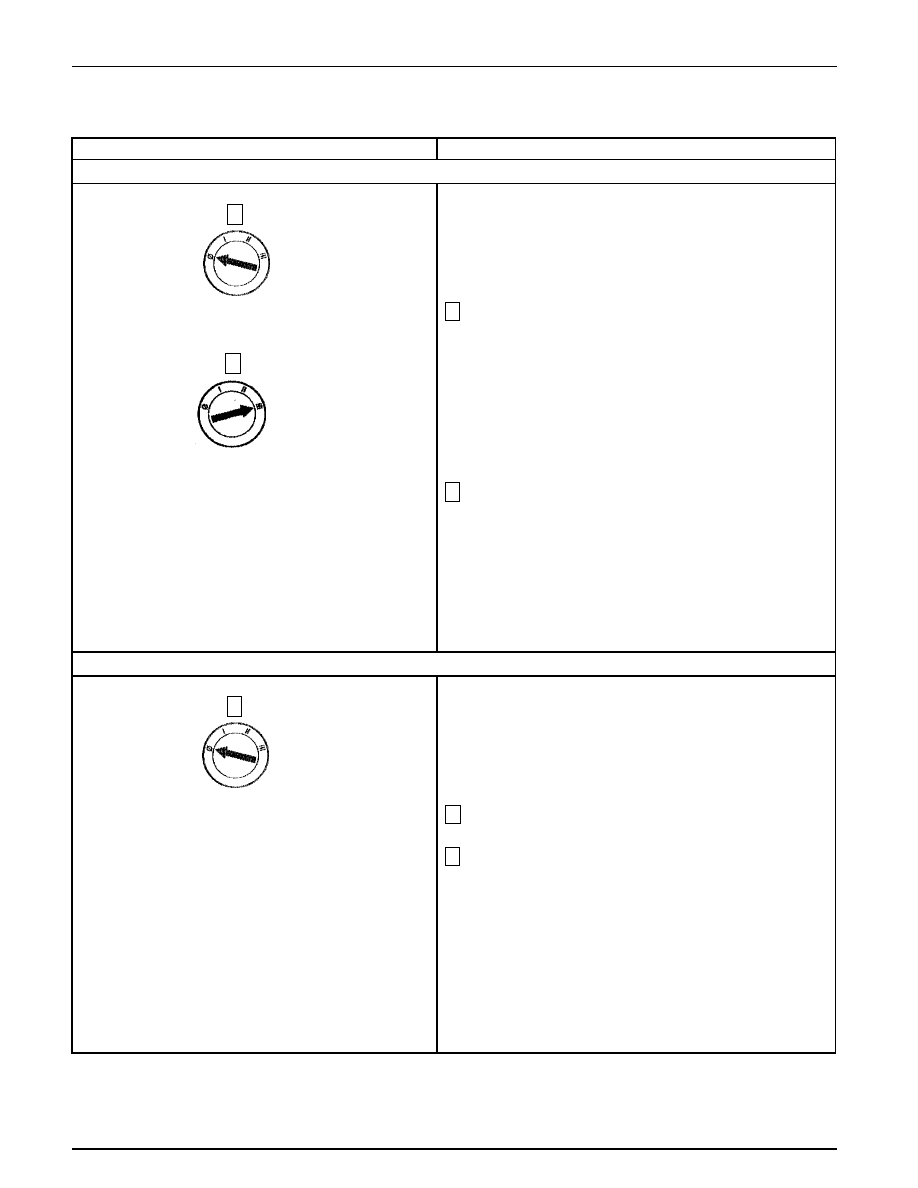

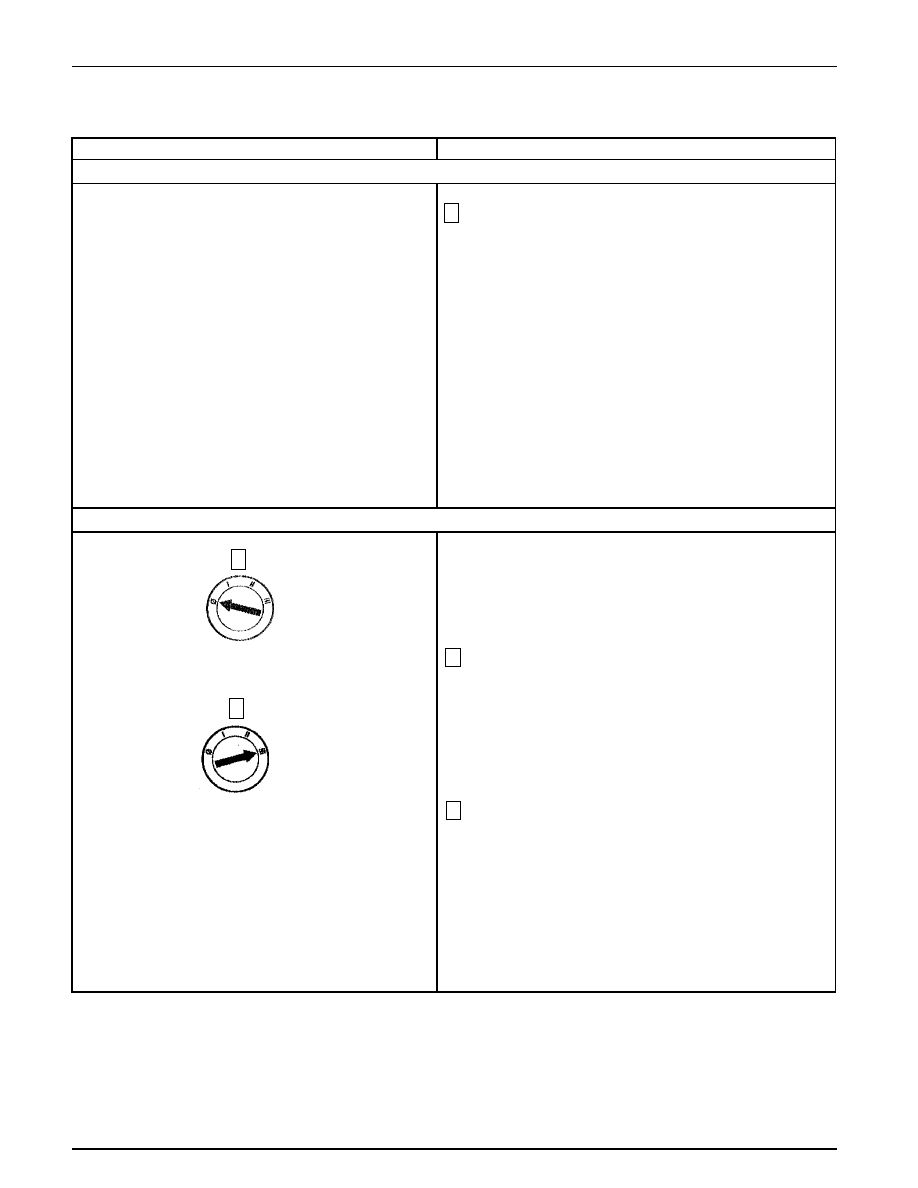

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint C: RECEPCIÓN RUIDOSA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C3

VERIFIQUE EL EQUIPO SUPRESOR / SU MONTAJE Y LOS CIRCUITOS DE CONEXIÓN (Continuación)

C4

VERIFIQUE EL CONDENSADOR DE RADIO INTERFERENCIA DEL ENCENDIDO

2

 Revise la operación del condensador de radio interferencia
del encendido reemplazándolo por un componente bueno
conocido.

4

 Encienda el radio y revise su recepción.

•

¿ Está eliminado el ruido ?

INSTALE un nuevo condensador de radio-
interferencia del encendido. PRUEBE si el sistema
funciona normalmente.

Vaya a C5.

3

 Nota: Los puntos de montaje del condensador son utilizados
para completar el circuito eléctrico y deben ser instalados en
forma segura a superficies limpias.

Revise el montaje y los circuitos de conexión del
condensador de radio-interferencia del encendido por
integridad, limpieza y contacto de metal con metal.

•

¿ Están las conexiones limpias, seguras y en contacto de
metal con metal ?

Vaya a C4.

LIMPIE, ASEGURE e INSTALE equipo supresor
nuevo si es necesario. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

3

Sistemas de Sonido — Información General

415-00-16

415-00-16

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint C: RECEPCIÓN RUIDOSA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C5

REVISE EL GENERADOR

C6

VERIFIQUE LOS CIRCUITOS DEL ENCENDIDO

2

 Revise el generador desconectando el arnés de cableado
del regulador de voltaje.

4

 Encienda el radio y compruebe su recepción.

•

¿ Está eliminado el ruido ?

INSTALE un nuevo generador. CONSULTE la Sección
414-02. PRUEBE si el sistema funciona normalmente.

Vaya a C6.

→

→

→

→

→

Si

→

→

→

→

→

No

1

3

1

2

 Revise los circuitos del encendido por un ruteo correcto,
aterramiento e integridad de las conexiones.

3

 Revise las bujías y sus cables.

•

¿ Están OK los componentes del encendido ?

Vaya a C7.

REPARE lo que se requiera en el sistema de
encendido. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No
