Ford Explorer / Mercury Mountaineer. Manual - parte 801

Sistemas de Sonido — Información General

415-00-9

415-00-9

Prueba Pinpoint A: LA UNIDAD DE SONIDO NO FUNCIONA — NO OPERA CORRECTAMENTE

(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A3

VERIFIQUE LOS CONTROLES Y CARACTERÍSTICAS DE LA UNIDAD DE SONIDO (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA  (Continuación)

Pruebas Pinpoint

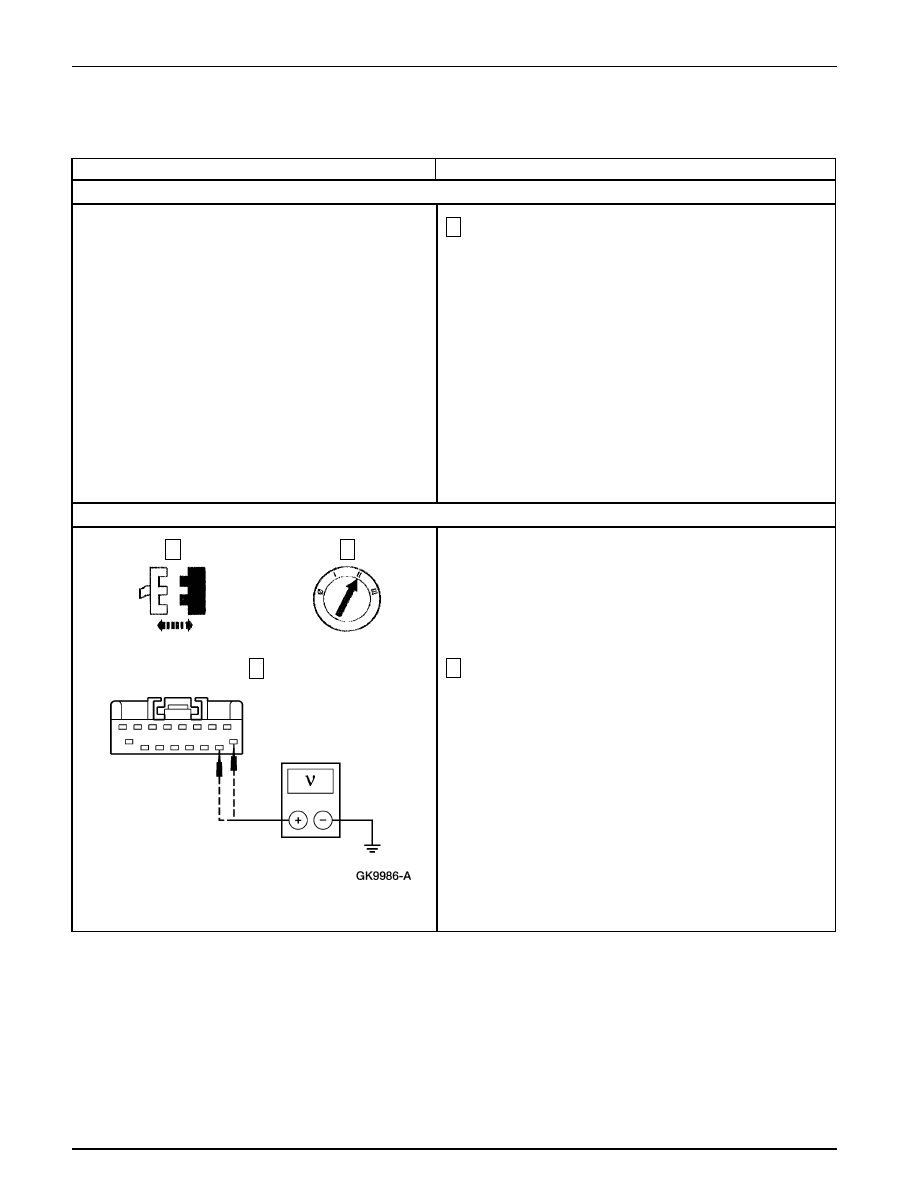

A4

VERIFIQUE EL VOLTAJE EN LA UNIDAD DE SONIDO

2

Verifique que los controles y características operan
correctamente.

•

¿ Operan correctamente los controles y características ?

La operación del sistema es normal en este momento.

Si todos los controles y características están
inoperativos, Vaya a A4.

Si los controles y características están sólo
parcialmente inoperativos. DESMONTE la unidad, y
ENVÍELA a un centro de reparación de sistema de
sonido Ford autorizado. PRUEBE si el sistema
funciona normalmente.

3

 Mida el voltaje entre:

— C256-9, Circuito 797 (LG/VT) de la unidad de sonido, y

tierra.

— C256-10, Circuito 137 (YE/BK) de la unidad de sonido, y

tierra.

•

¿ Son los voltajes mayores que 10 voltios ?

Vaya a A5.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

3

1

 C256 de la Unidad

de Sonido

Sistemas de Sonido — Información General

415-00-10

415-00-10

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint A: LA UNIDAD DE SONIDO NO FUNCIONA — NO OPERA CORRECTAMENTE

(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

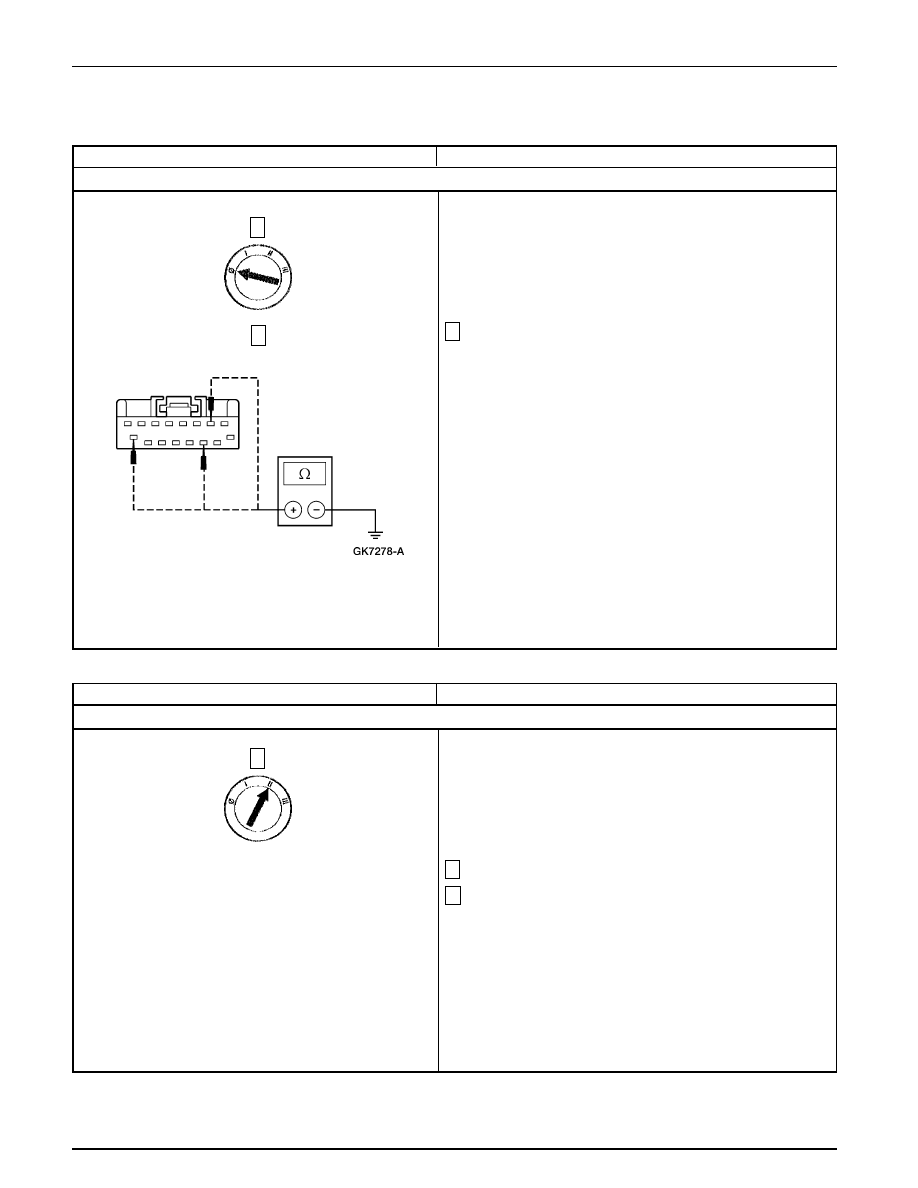

A5

VERIFIQUE LOS CIRCUITOS DE TIERRA A LA UNIDAD DE SONIDO

2

 Mida la resistencia entre:

— C256-2, Circuito 57 (BK) de la unidad de radio, y tierra.

— C256-11, Circuito 694 (BK/LG) de la unidad de radio, y

tierra.

— C256-16, Circuito 694 (BK/LG) de la unidad de radio, y

tierra.

•

¿ Son las resistencias menores que 5 ohmios ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

1

2

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint B: EL CAMBIADOR DE CD ESTÁ INOPERATIVO — NO OPERA CORRECTAMENTE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1

EJECUTE LA PRUEBA DE RECORRER LAS CORNETAS — VERIFIQUE CD/DJ

2

 Encienda el radio.

3

 Ejecute la Prueba de Recorrer las Cornetas presionando los
Botones de Pre-Ajuste 3 y 6 simultáneamente.

•

¿ Es mostrado CD / DJ ?

Vaya a B4.

Vaya a B2.

→

→

→

→

→

Si

→

→

→

→

→

No

1

Sistemas de Sonido — Información General

415-00-11

415-00-11

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint B: EL CAMBIADOR DE CD ESTÁ INOPERATIVO — NO OPERA CORRECTAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B2

VERIFIQUE LA OPERACIÓN DEL CAMBIADOR CD

2

 Verifique que los controles y características de la unidad de
sonido están operando correctamente. Consulte la literatura
del propietario.

3

 Verifique que la función de carga automática del cambiador
de CD está operando correctamente. Consulte al manual del
propietario.

•

¿ Muestra CD la unidad de sonido ?

Vaya a B3.

Vaya a B4

→

→

→

→

→

Si

→

→

→

→

→

No

1

B3

VERIFIQUE EL SONIDO SALIENDO DE LAS CORNETAS

1

 Cargue un CD bueno y presione el botón CD.

•

¿ Hay sonido viniendo de las cornetas ?

Vaya a B4.

VAYA a la Prueba Pinpoint E.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistemas de Sonido — Información General

415-00-12

415-00-12

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint B: EL CAMBIADOR DE CD ESTÁ INOPERATIVO — NO OPERA CORRECTAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

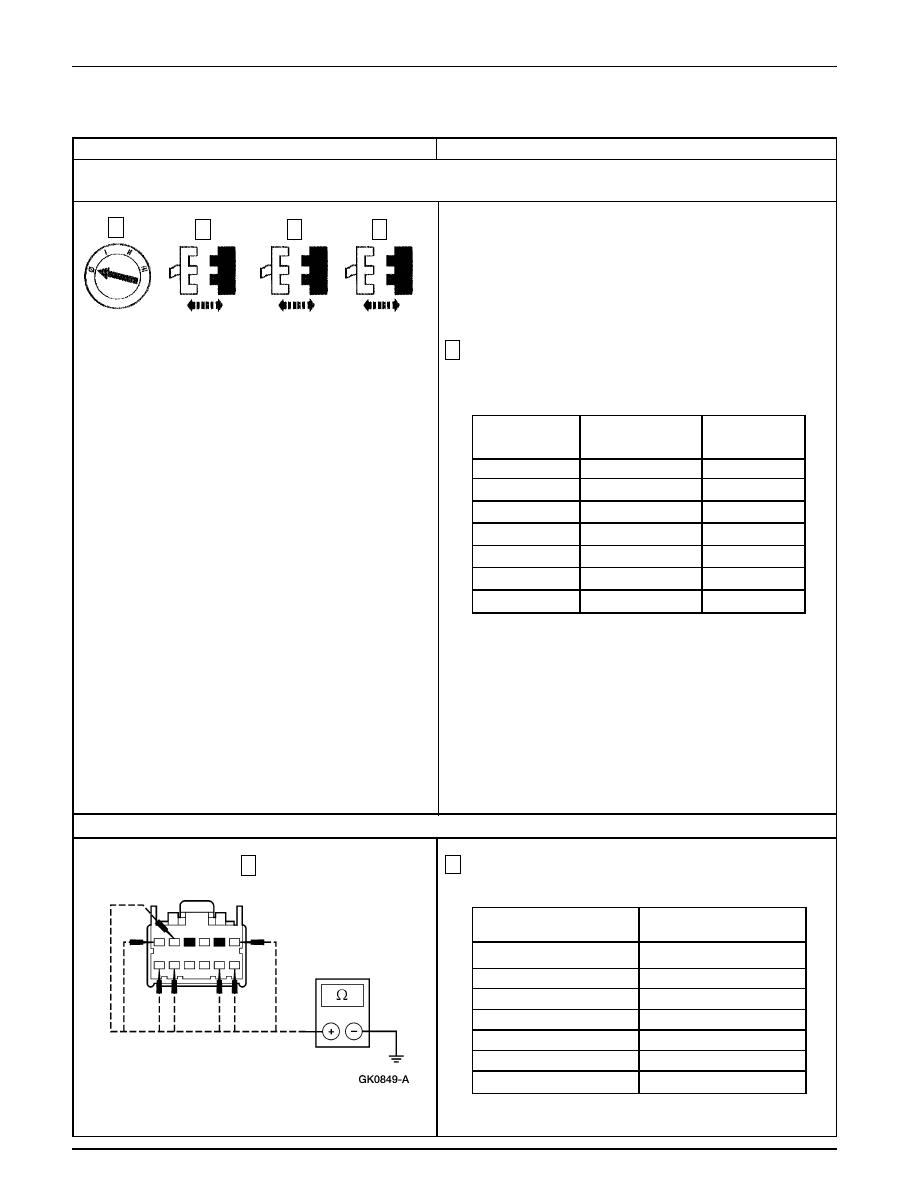

B4

VERIFIQUE SI LOS CIRCUITOS ENTRE LOS COMPONENTES ESTÁN ABIERTOS — CIRCUITOS 690 (GY), 798 (LG/RD),
799 (OG/BK), 856 (VT), 1068 (LG/BK), 833 (TN), 832 (LB/PK)

5

 Mida las resistencias de los circuitos entre C2005 del
cambiador de CD, C228 de la unidad de sonido y C2003 de
RICP, en la forma siguiente:

B5

VERIFIQUE SI LOS CIRCUITOS ENTRE LOS COMPONENTES ESTÁN EN CORTO A TIERRA

1

 Mida la resistencia entre C2005 del cambiador de CD y tierra
en la forma siguiente:

1

2

C2005 del

Cambiador CD

3

C228 de la Unidad

de Sonido

4

C2003 de RICP

Pin 17

Pin 1

—

Pin 20

Pin 8

—

Pin 18

Pin 7

—

Pin 19

Pin 2

—

Pin 5

Pin 11

Pin 15

Pin 7

Pin 12

Pin 13

Pin 6

Pin 6

Pin 12

→

→

→

→

→

Si

→

→

→

→

→

No

•

¿ Son las resistencias menores que 5 ohmios ?

Vaya a B5.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

C228 de la

Unidad de

Sonido

C2005 del

Cambiador de CD

C2003 de RICP

C2005 del Cambiador

de CD

Circuito

Pin 1

690 (GY)

Pin 2

856 (VT)

Pin 6

832 (LB/PK)

Pin 7

799 (OG/BK)

Pin 8

798 (LG/RD)

Pin 11

1068 (LG/BK)

Pin 12

833 (TN)

1
