Sistemas de Sonido — Información General

415-00-1

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PÁGINA

DIAGNÓSTICO Y PRUEBA

Sistema de Sonido ................................................................................................................................ 415-00-2

Inspección y Verificación ................................................................................................................... 415-00-2

Prueba de Recorrer las Cornetas y Modalidad de Auto-Diagnóstico de T100i DM ......................... 415-00-2
Índice de Códigos (DTCs) de Problemas de Diagnóstico para T100i DM ....................................... 415-00-4

Pruebas Pinpoint .............................................................................................................................. 415-00-8
Tabla de Fallas .................................................................................................................................. 415-00-5

PROCEDIMIENTOS GENERALES

Limpieza del Reproductor de Cassettes .............................................................................................. 415-00-48

SECCIÓN 415-00

Sistemas de Sonido —

Información General

Tabla Manual de Contenido

Sistemas de Sonido — Información General

415-00-2

Sistema de Sonido

Consulte los Diagramas de Cableado, Célula 130 — Sonido,
para la información sobre el esquemático y los conectores.

DIAGNOSTICO Y PRUEBA

Multímetro Digital 73, 105-R0051,
ó un equivalente

Inspección y Verificación

Verifique la queja del cliente operando el sistema de sonido
electrónico con el motor funcionando y el vehículo en / sin
movimiento.

Inspeccione visualmente por señales obvias de daños
mecánicos y eléctricos: consulte la tabla siguiente:

Si la falta no es evidente visualmente, proceda con la Prueba
de Recorrer las Cornetas, la Modalidad de Auto-
Diagnóstico para DM100i ó la Modalidad de Auto-
Diagnóstico para T100i DM.

Prueba de Recorrer las Cornetas y Modalidad
de Auto-Diagnóstico Para T100i DM

Nota: La unidad debe ser girada a ON y en la modalidad de
sintonizador de radio (AM/FM) para introducir la Prueba de
Recorrer las Cornetas ó el auto-diagnóstico para la T100i DM.
Las pruebas de la modalidad de auto-diagnóstico de T100i DM
sólo pueden ser introducidas mientras se permanece en la
Prueba de Recorrer las Cornetas.

Para introducir la Prueba de Recorrer las Cornetas, presiones
los Botones de Pre-Ajuste 3 y 6 simultáneamente,
manténgalos así por aproximadamente tres segundos y
luego libérelos.

• Fusible 1 (7.5A), Fusible

20 (7.5A), Fusible 25
(7.5A) y Fusible 29 (25A)
de la caja central de
conexión

• Conectores dañados
• Interruptor de encendido

(11572) dañado

• Circuitos dañados
• Unidad de sonido

dañada

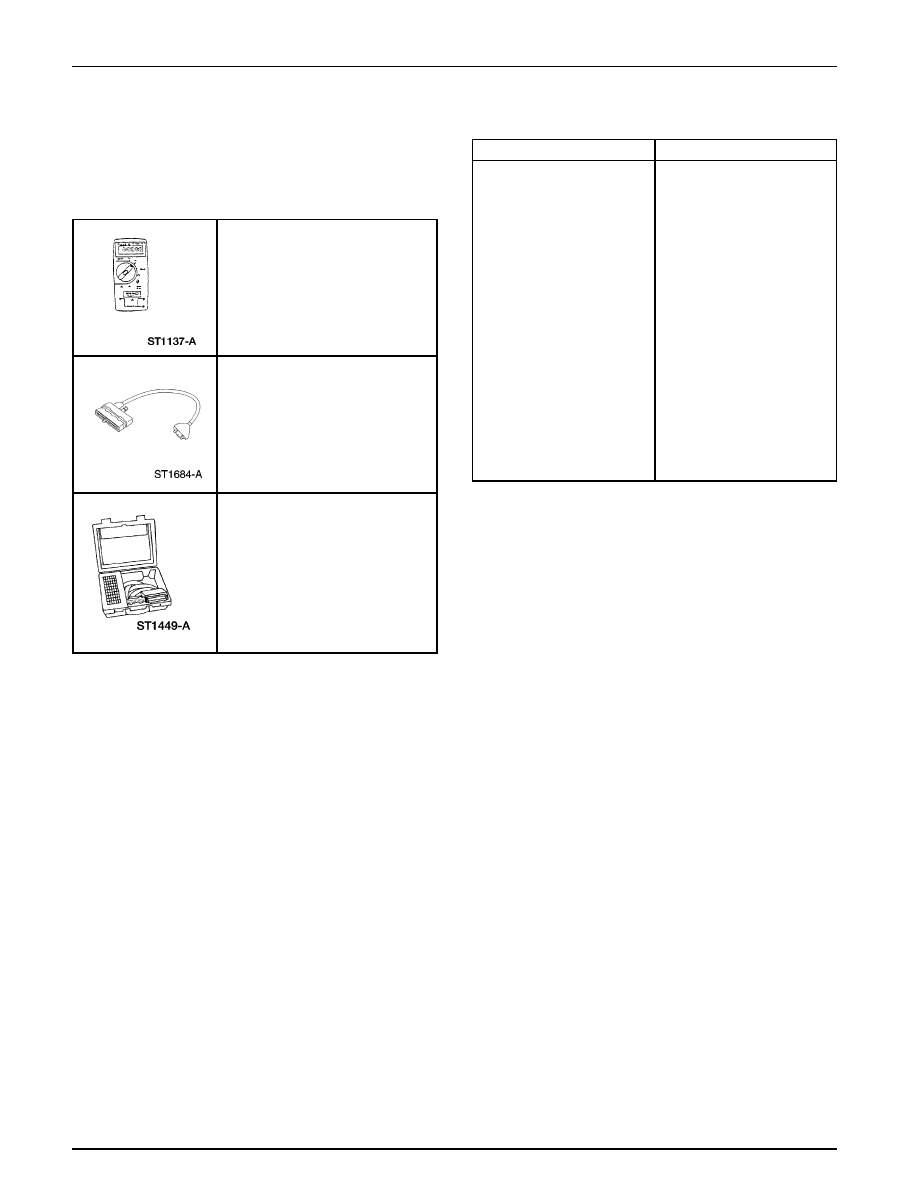

Herramienta(s) Especial(es)

Tabla de Inspección Visual

Mecánica

Eléctrica

• Unidad de sonido dañada

físicamente, desalineada ó
cualquiera de sus
componentes inoperativo

• Antena ó su cable

dañados físicamente ó
desalineados

• Montaje de las cornetas /

conos de las mismas
físicamente dañados ó
desalineados

• Condensador de radio-

interferencia del
encendido, banda
supresora de interferencia
de radio-frecuencia ó
banda de conexión al
capot del radio-receptor
desalineados, corroídos ó
flojos

Adaptador para Caja de Conexiones
ABS, 418-063 (T97P-50-ALA)

Caja de Conexiones EEC-IV de 60
Pines, 418-005 (014-00322),
ó una equivalente

Sistemas de Sonido — Información General

415-00-3

DIAGNOSTICO Y PRUEBA (Continuación)

Esta prueba se detiene en cada corneta y le aplica tono por
aproximadamente 1-2 segundos. Cada corneta es probada
y mostrada en la pantalla en la siguiente secuencia:
SPEAKER RF, SPEAKER LF, SPEAKER LR, SPEAKER RR,
ANTENNA, SUBWOOFER I.

La prueba continúa automáticamente si el CD / DJ está
presente y respondiendo. Se muestra NO CD / DJ si dicha
unidad no está presente ó no responde.

Para salir de la prueba gire la llave de encendido a OFF ó la
unidad de sonido a OFF.

La modalidad de auto-diagnóstico para T100i DM tiene
auto-pruebas manuales disponibles:

•

Botón de pre-ajuste 1 = AUTO PRUEBA interna /
externa de sonido. Esta es una auto-prueba de demanda
de encender. Si hay DTCs recuperados, presione TUNE
> para observar la lista de los DTCs almacenados.
Consulte al Índice de DTCs para T100i DM. Si el sistema
está OK, se muestra NO DTCS.

•

Botón de pre-ajuste 2 = Muestra / Borra DTCS
continuos (DTCS históricos) (producción inicial). En
las últimas producciones, el botón de pre-ajuste 2 no
tendrá la función de auto-prueba. Se muestra NO DTCS
si no hay recuperados. Presione TUNE > para observar
si hay algún DTCs almacenado. Consulte al Índice de
DTCs para T100i DM. Para borrar todos los DTCs,
presione el botón EJ (extraer). Se muestra DTCS
CLEAR.

•

Nota: Siempre ANOTE, BORRE y EJECUTE la Auto-
Prueba Demanda de Encender a T100i DM de nuevo.

Botón de pre-ajuste 3 = SIGNAL TEST. Esta prueba
mide la potencia promedio en el ajuste del sintonizador
realizado.

•

Botón de pre-ajuste 4 = Nivel de configuración de
software. Esta prueba indaga el nivel de configuración
del software para cada controlador del sistema del
radio. Se mostrará SOFT LEVELS al terminar de
completar dicha consulta.

•

Botón de pre-ajuste 5 = DISPLAY TEST. Esta prueba
encenderá todos los segmentos de la pantalla a T100i
DM por 5 segundos y luego los apaga todos. Cuando
la prueba se complete se mostrará DISPLAY TEST
sobre el marco.

Para introducir estas pruebas, presione el botón de pre-
ajuste deseado. Mientras se encuentre en la Prueba de
Recorrer las Cornetas ó aún esté en la modalidad de auto-
diagnóstico para T100i DM.

Para salir de la modalidad de auto-diagnóstico, gire a OFF
el interruptor de encendido ó apague la unidad de sonido.

Si el problema permanece y la falla no es detectada, proceda
con la Tabla de Fallas para continuar los diagnósticos.

Prueba de Recorrer las Cornetas y Modalidad
de Auto-Diagnóstico para DM100i

Nota: La unidad de sonido debe estar ENCENDIDA y en la
modalidad de sintonizador de radio (AM/FM) para introducir
la Prueba de Recorrer las Cornetas ó la modalidad de auto-
diagnóstico para DM100i.

La modalidad de auto-diagnóstico para DM100i sólo puede
ser introducida mientras se permanece en la Prueba de Recorrer
las Cornetas.

Para introducir la Prueba de Recorrer las Cornetas, presione
los Botones de Pre-Ajuste 3 y 6 simultáneamente,
manténgalas aproximadamente por tres segundos y
libérelos.

Esta prueba se detiene en cada corneta y le aplica sonido
por uno a dos segundos. Cada corneta es probada y
mostrada sobre la pantalla en la secuencia siguiente: DD,
DI, TI, TD.

Para salir de esta prueba, gire a OFF el interruptor de
encendido, APAGUE la unidad de sonido ó el botón de
pre-ajuste 1 para «DÍA».

Nota: Siempre ANOTE, BORRE y EJECUTE de nuevo la
Auto-Prueba para DM100i.

La modalidad Auto-Diagnóstico para DM100i tiene seis
pruebas manuales disponibles:

•

Botón de pre-ajuste 1 = ENTER DIASGNOSTICS.

Esta prueba introduce diagnósticos desde la Prueba
de Recorrer las Cornetas. Hay medidas disponibles
con los botones SEL y ON indicando el tiempo utilizado
en AM/FM, Medios, número de botones presionados,
etc.

•

Botón de pre-ajuste 2 = EEPROM BLOCK STATUS.
Esta prueba muestra la validez de la memoria para
calibrar el reloj y la sensibilidad de la búsqueda.

•

Botón de pre-ajuste 3 = EXIT DIAGNOSTICS (SALIR
DE LOS DIAGNÓSTICOS).

Sistemas de Sonido — Información General

415-00-4

DIAGNOSTICO Y PRUEBA (Continuación)

•

Botón de pre-ajuste 4 = Nivel de configuración del
software. Esta prueba le consulta a cada controlador
del sistema del radio por su nivel de configuración del
software.

•

Botón de pre-ajuste 5 = DISPLAY TEST. Esta prueba
enciende todos los segmentos de la pantalla de
DM100i por cinco segundos y luego los apaga todos.

•

Botón de pre-ajuste 6 = RAM CONTENTS READOUT.
Para introducir estas pruebas, presione el Botón de
Pre-Ajuste 1 mientras se encuentre en la Prueba de
Recorrer las Cornetas, luego el botón de pre-ajuste
deseado.

Para salir de la Modalidad de Auto-Diagnóstico para
DM100i, gire a OFF el interruptor de encendido ó
APAGUE la unidad.

Si el problema permanece y la falla no es detectada,
proceda con la Tabla de Fallas para continuar los
diagnósticos.

Índice de Códigos (DTCs) de Problemas de
Diagnóstico para T100i DM

Índice de Códigos (DTCs) de Problemas de Diagnóstico para T100i DM

DTC

Descripción

DTC Causado por

Acción

9342

ECU Está Defectuosa

A401

Falla en Mecanismo del Reproductor de Cinta

A402

Falla de Corte Térmico de Sonido en CD/DJ

A403

Falla Interna de Sonido en CD/DJ

A404

Falla en Circuito del Interruptor de Sonido en el
Volante

A405

Falla de Corte Térmico en Reproductor de Un Sólo
CD

A406

Falla Interna en Reproductor de Un Sólo CD

E003

CD/DJ No Está Respondiendo

E005

Unidad del Panel Integrado de Control Trasero
No Está Respondiendo

E008

Teléfono No Está Respondiendo

T100i DM

BORRE y ANOTE los DTCs. EJECUTE
la auto-prueba. DESMONTE la unidad
y ENVÍELA a un centro de reparación
de sistema de sonido Ford autorizado
si el DTC 9342 es recuperado de nuevo.

T100i DM

VERIFIQUE que no hay una cinta
introducida en la unidad. BORRE y
ANOTE los DTCs. EJECUTE la auto-
prueba. Si el DTC A401 es recuperado
de nuevo, DESMONTE la unidad y
ENVÍELA a un centro de reparación
de sistema de sonido Ford autorizado.

T100i DM

VAYA a la Prueba Pinpoint B.

T100i DM

VAYA a la Prueba Pinpoint B.

T100i DM

BORRE y ANOTE los DTCs. EJECUTE
la auto-prueba. Si el DTC A404 es
recuperado de nuevo, VAYA a la Prueba
Pinpoint N.

T100i DM

BORRE y Anote los DTCs. EJECUTE
la auto-prueba. Si el DTC A406 es
recuperado de nuevo, DESMONTE la
unidad y ENVÍELA a un centro de
reparación de sistema de sonido Ford
autorizado.

T100i DM

BORRE y Anote los DTCs. EJECUTE
la auto-prueba. Si el DTC A405 es
recuperado de nuevo, DESMONTE la
unidad y ENVÍELA a un centro de
reparación de sistema de sonido Ford
autorizado.

T100i DM

Si está equipado con CD/DJ, VAYA
a la Prueba Pinpoint B.

T100i DM

Nota: U2005 es recuperado si RICP no
está presente, está desconectado ó
inoperativo. VERIFIQUE si el vehículo
está equipado con RICP / RSC. VAYA
a la Prueba Pinpoint K.

T100i DM

No se aplica. El vehículo no está
equipado con teléfono celular.
