Ford Explorer / Mercury Mountaineer. Manual - parte 798

Generador y Regulador

414-02-6

414-02-6

Generador (Continuación)

3.

Desmonte la correa motriz (8620). Para información
adicional, consulte la Sección 303-05.

4.

Desacople los conectores eléctricos.

5.

Desmonte el retén tipo pasador del arnés de cableado al
generador.

6.

Desmonte el generador (GEN) (10300).

1

Remueva los tornillos.

2

Desmonte el generador.

Generador y Regulador

414-02-7

414-02-7

Generador (Continuación)

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Remoción

1.

Desmonte el generador. Para información adicional,
consulte a Generador — 4.0L (Varillas Empujadoras),
en esta sección.

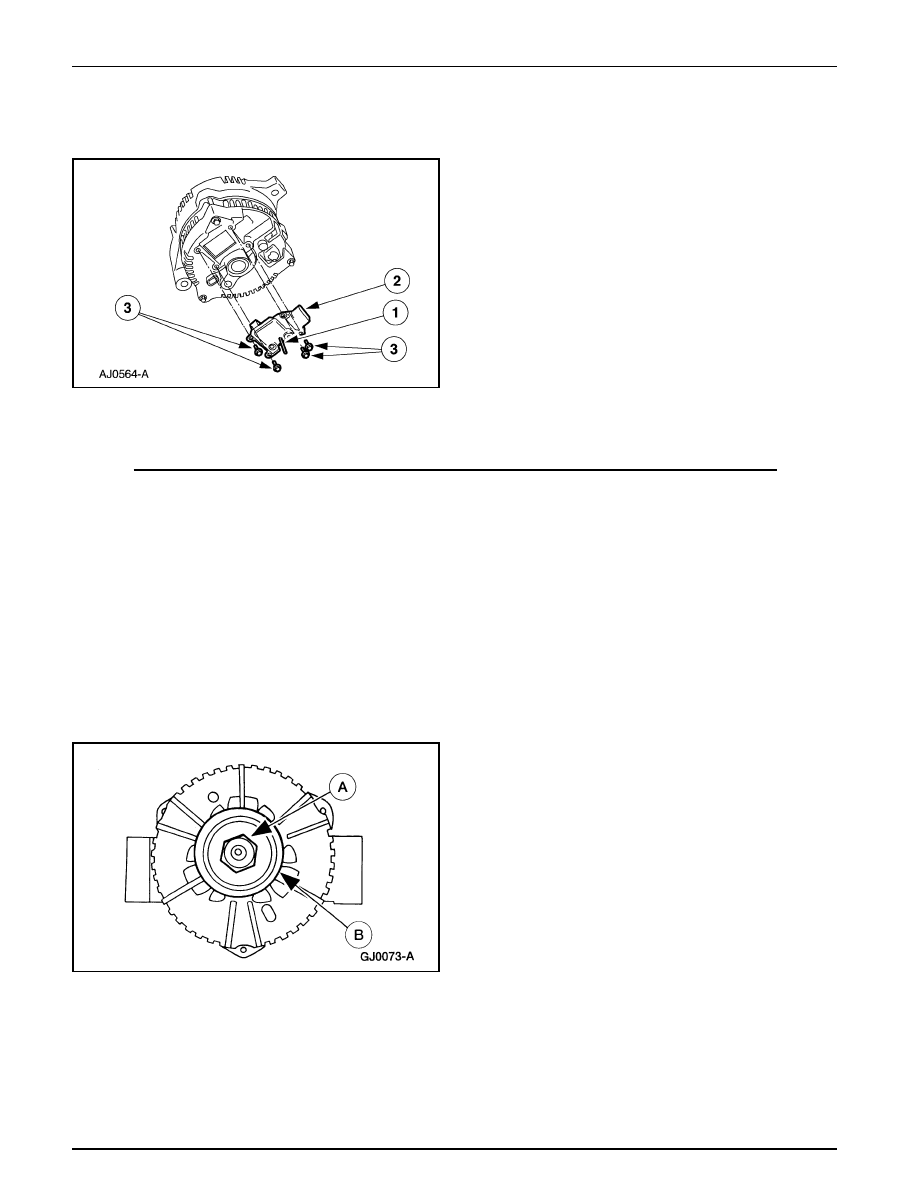

Regulador de Voltaje — Porta-Carbones

2.

Desmonte el conjunto regulador de voltaje / porta-
carbones.

1

Remueva los tornillos.

2

Desmonte el conjunto.

Generador y Regulador

414-02-8

414-02-8

Generador (Continuación)

Instalación

1.

Instale el conjunto regulador de voltaje / porta-carbones.

1

Presione los carbones e introduzca un alambre para
sujetar los carbones durante su instalación.

2

Instale el conjunto.

3

Instale los tornillos y desmonte el alambre.

2.

Instale el generador. Para información adicional, consulte
a Generador — 4.0L (Varillas Empujadoras), en esta
sección.

Remoción

1.

Desconecte la batería (14301). Para información
adicional, consulte la Sección 414-01.

2.

Desmonte el generador (GEN) (10300). Para información
adicional, consulte a Generador — 4.0L (Varillas
Empujadoras) ó Generador — 4.0L (SOHC) y 5.0L, en
esta sección.

Polea del Generador

3.

Remueva la tuerca (A) y la polea del generador (B)
(10344).

Generador y Regulador

414-02-9

414-02-9

Generador (Continuación)

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Tuerca, soporte de múltiple

15-22

11-16

—

y tubo A/C

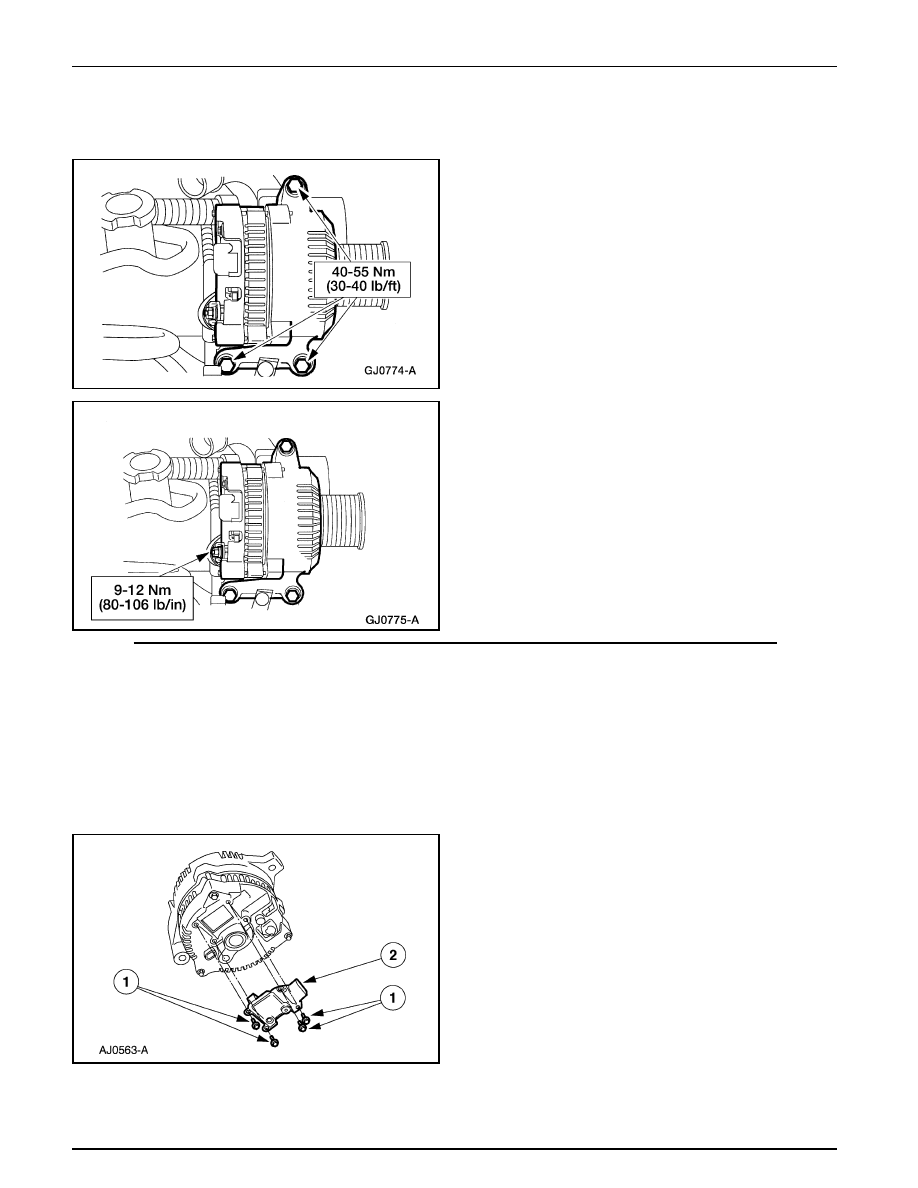

Tuerca, terminal B +

9-12

—

80-106

Tuerca, polea del generador

82-135

61-99

—

Tornillos, regulador de

2.3-3.4

—

21-30

voltaje/ porta-carbones

Tabla de Inspección Visual

Mecánica

Eléctrica

Batería

72 amperios / hr

Generador 58/120

65 amperios

Generador 45/110

60 amperios

Generador 35/90

45 amperios

Tornillos, generador a soporte

40-55

30-40

—

Espárrago-tornillo, generador

40-55

30-40

—

a soporte
