Batería, Montaje y Cables

414-01-16

414-01-16

Batería (Continuación)

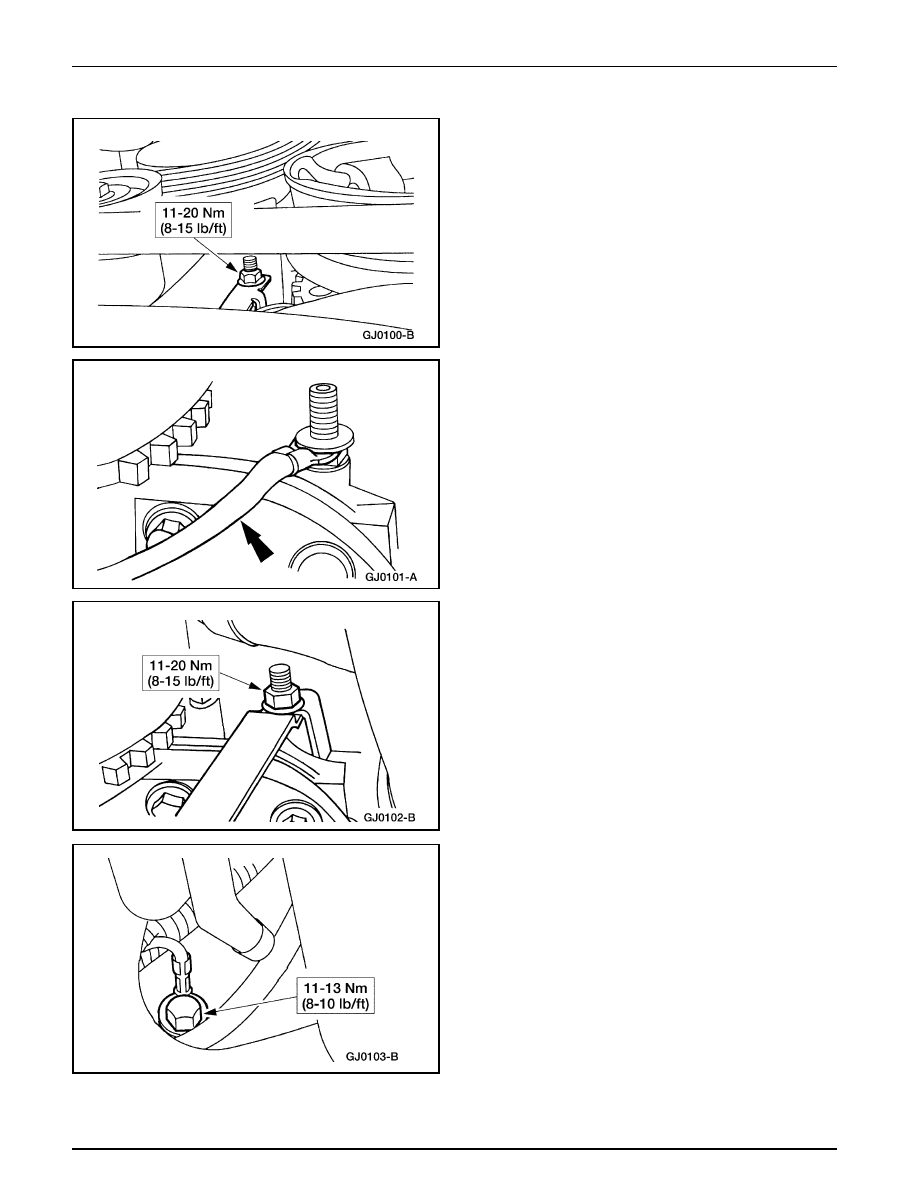

4.

Instale el cable de tierra de la batería sobre el espárrago
del bloque del motor.

3.

Instale el soporte del cable de la batería y la tuerca.

5.

Instale el soporte del cable de la batería y la tuerca.

6.

Ubique el cable de tierra al chasis e instale el tornillo.

7.

Baje el vehículo.

Batería, Montaje y Cables

414-01-17

414-01-17

Batería (Continuación)

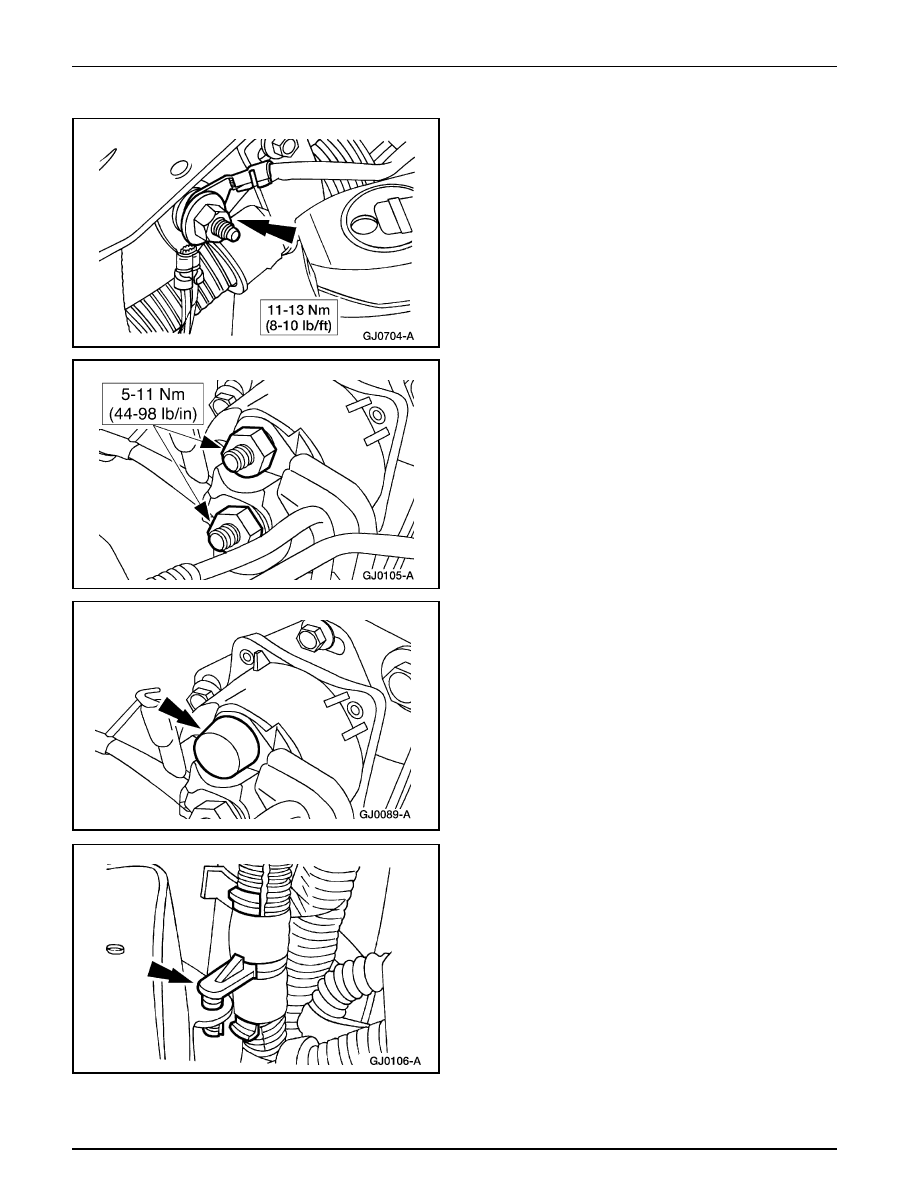

8.

Instale el cable de tierra al chasis y la tuerca.

9.

Instale el cable del interruptor del relé solenoide del motor
de arranque y las dos tuercas.

10. Instale el aislador de la tuerca superior del solenoide del

motor de arranque.

11. Instale el pasador de presión del cable positivo de la batería

a la bandeja.

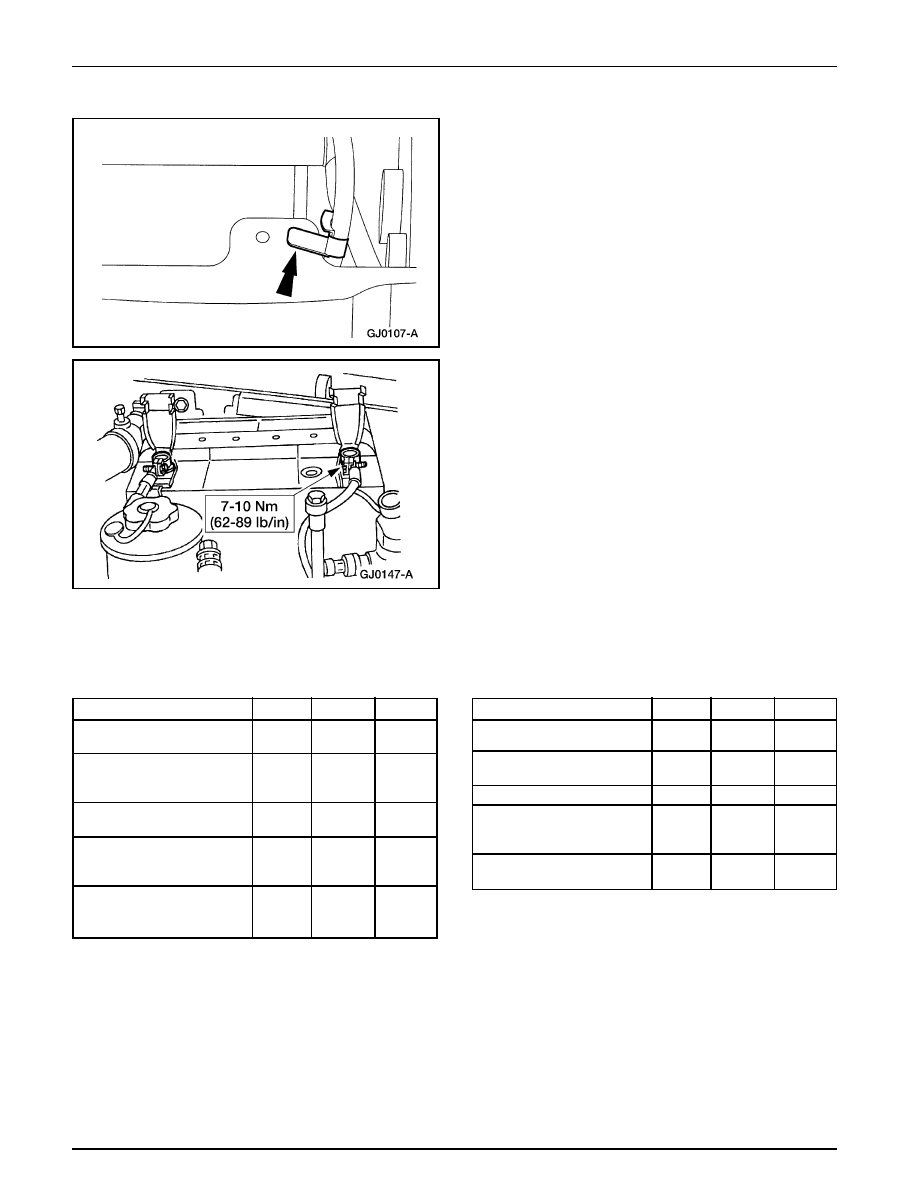

Batería, Montaje y Cables

414-01-18

414-01-18

13. Nota:  Cuando la batería es desconectada y luego re-

conectada, pueden ocurrir algunos síntomas anormales
al conducir mientras el vehículo re-aprende su estrategia
adaptativa. Puede que sea necesario conducir el vehículo
por 16 Km (10 millas) ó más para completar el
aprendizaje.

Conecte el cable de la batería al relé del arranque y luego
conecte el cable de tierra de la batería.

Batería (Continuación)

12. Instale el pasador de presión del cable de tierra de la

batería a la bandeja.

Tornillo, Soporte de Sujeción

10-14

7-10

—

de la Batería

Tornillos, Bandeja de la

26-34

19-25

—

Batería

Tuerca, Motor de Arranque

9-14

—

80-123

Tuercas, Cable de Interruptor

5-11

—

44-98

de Relé Solenoide de Motor
de Arranque

Tuerca, cable de Tierra

11-13

8-10

—

al Chasis

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tornillos, Cables de la

7-10

—

62-89

Batería

Tuerca, Espárrago del Cable

11-20

8-15

—

de Tierra de la Batería al
Bloque del Motor — (5.0L)

Tornillo, Cable de Tierra

11-13

8-10

—

de la Batería al Chasis

Tuerca, Cable de Tierra

11-13

8-10

—

de la Batería al Soporte
del Radiador

Tuerca, Cable de Tierra

23-32

17-24

—

de la Batería a Espárrago
del Motor de Arranque (4.0L)

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Generador y Regulador

414-02-1

414-02-1

Tabla Manual de Contenido

SECCIÓN 414-02

Generador y Regulador

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Generador ........................................................................................................................................... 414-02-2

DIAGNÓSTICO Y PRUEBA

Generador ........................................................................................................................................... 414-02-3

Generador

Generador — 4.0L Varillas Empujadoras ............................................................................................ 414-02-5
Generador — 4.0L (SOHC) y 5.0L ...................................................................................................... 414-02-3
Polea del Generador ........................................................................................................................... 414-02-8
Regulador de Voltaje — Porta Carbones ............................................................................................ 414-02-7

ESPECIFICACIONES ............................................................................................................................. 414-02-9
