Batería, Montaje y Cables

414-01-8

414-01-8

Batería (Continuación)

Remoción

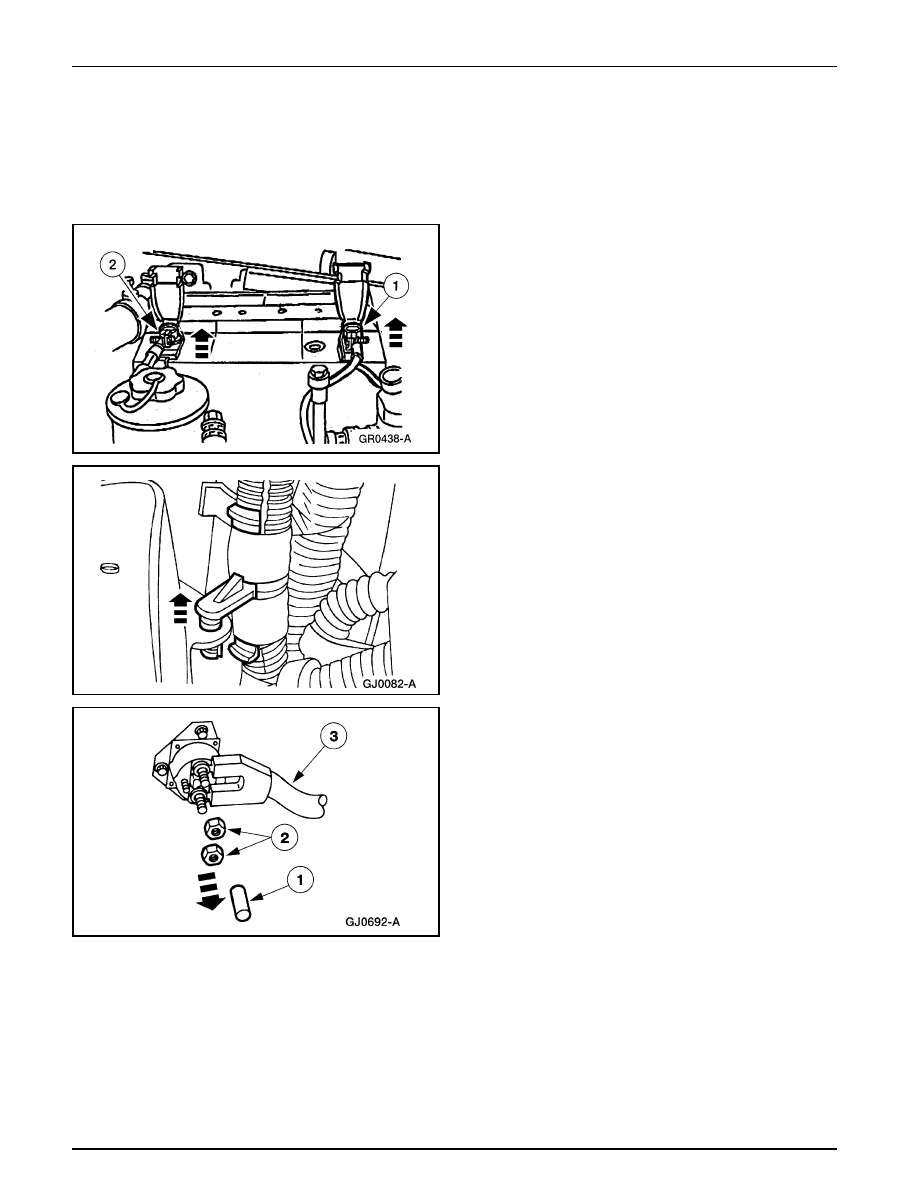

1.

Desconecte los cables de la batería.

1

Desconecte el cable de tierra (14301) de la batería.

2

Desconecte el cable de la batería al relé del arranque
(14300).

Cables de la Batería — 4.0L

2.

Desmonte los tres pasadores de presión del arnés de
cableado del cable de la batería.

3.

Desconecte el cableado del interruptor del relé solenoide
del motor de arranque.

1

Desmonte la bandeja protectora.

2

Remueva las tuercas.

3

Desmonte el cable de la batería.

Batería, Montaje y Cables

414-01-9

414-01-9

Batería (Continuación)

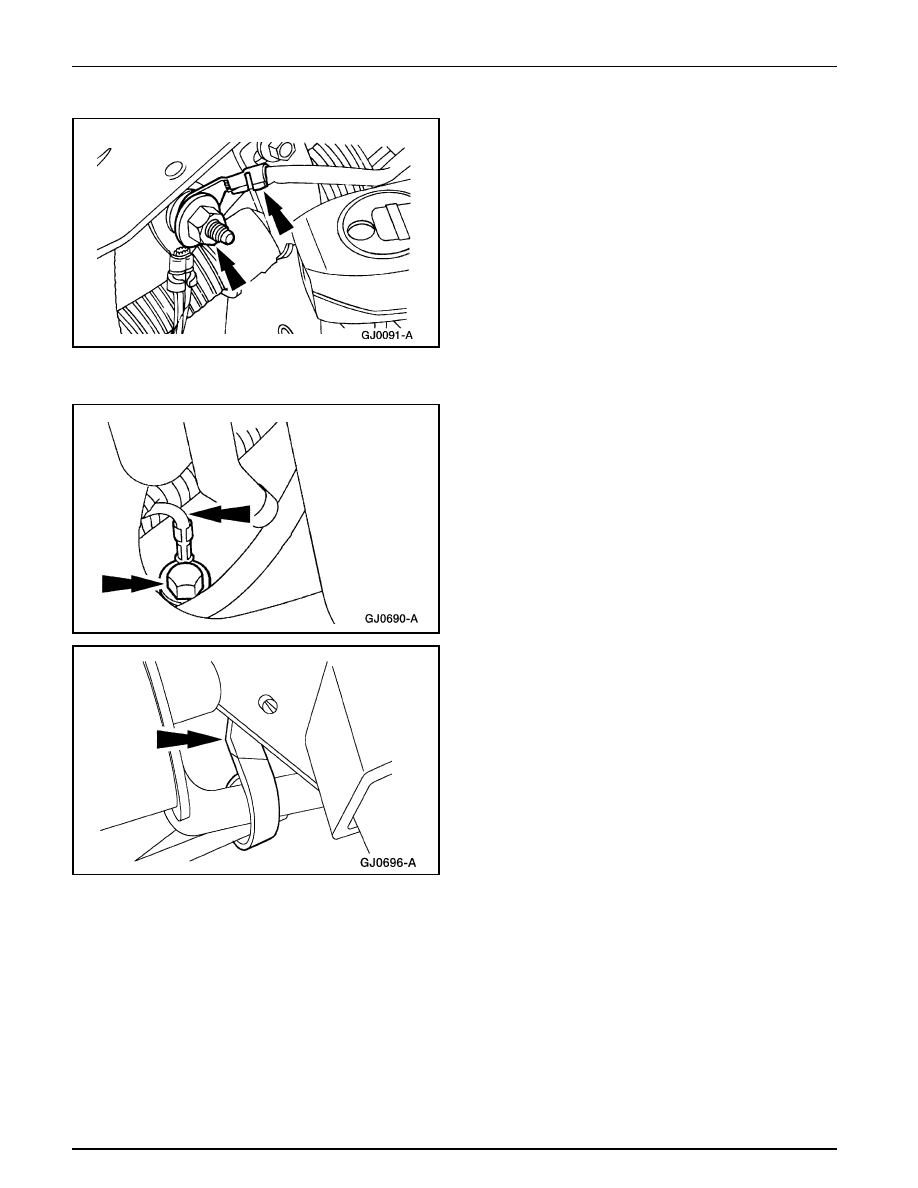

4.

Remueva la tuerca y el cable de tierra al chasis.

5.

Levante y sujete el vehículo; consulte la Sección 100-02.

6.

Remueva el tornillo, el cable de tierra al chasis y el soporte.

7.

Remueva el tornillo del soporte del cable de la batería.

Batería, Montaje y Cables

414-01-10

414-01-10

Batería (Continuación)

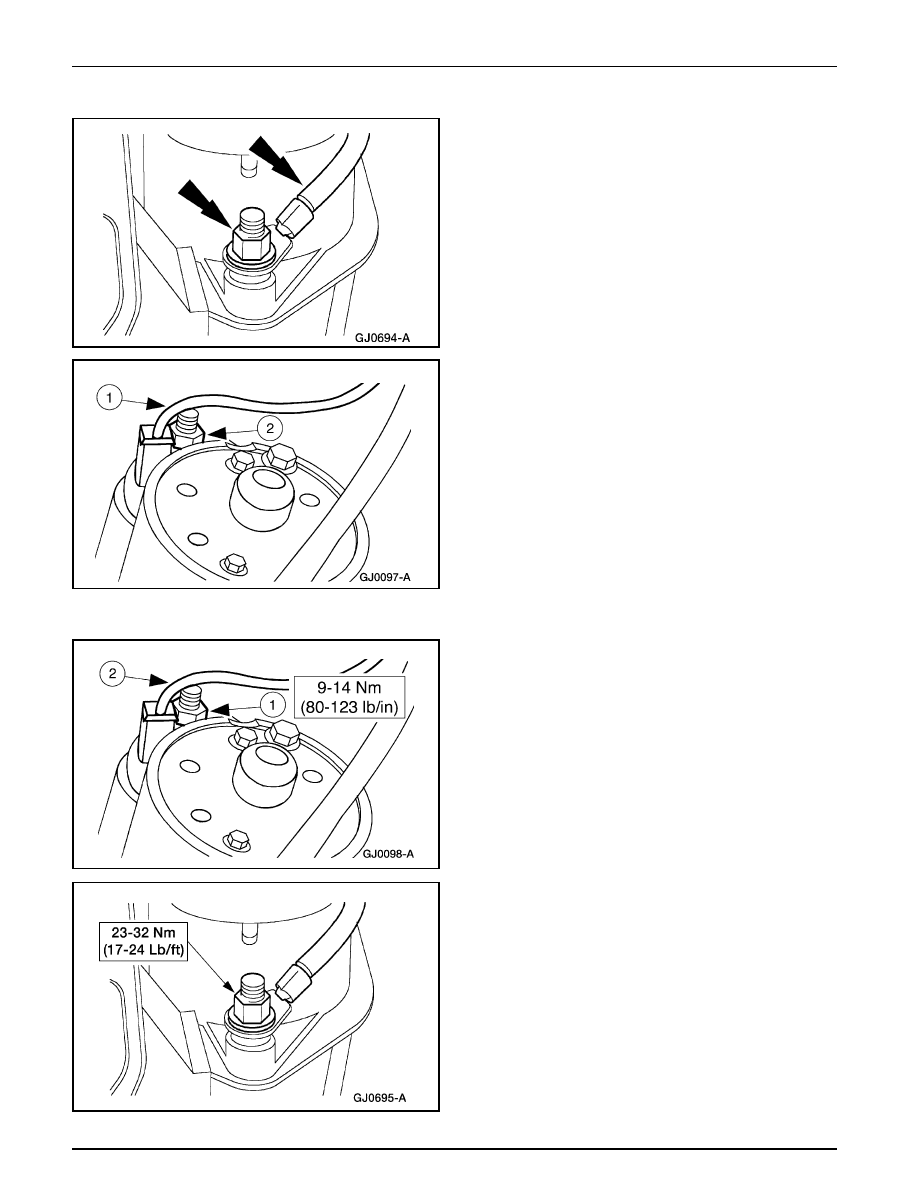

9.

Desmonte el arnés de cables del motor de arranque.

1

 Remueva el conector eléctrico de presión.

2

Remueva la tuerca y el cable del arnés en el motor de
arranque.
n  Desmonte el arnés de cableado del motor de

arranque.

8.

Desmonte la tuerca del cable de tierra de la batería del
espárrago del motor de arranque y remueva el cable de
tierra de la batería.

Instalación

1.

Instale el arnés de cableado del motor de arranque.

1

Instale el cable del motor de arranque del arnés y la
tuerca.

2

Instale el conector eléctrico de presión.

2.

Instale el cable de tierra de la batería en el espárrago del
motor de arranque e instale la tuerca.

Batería, Montaje y Cables

414-01-11

414-01-11

Batería (Continuación)

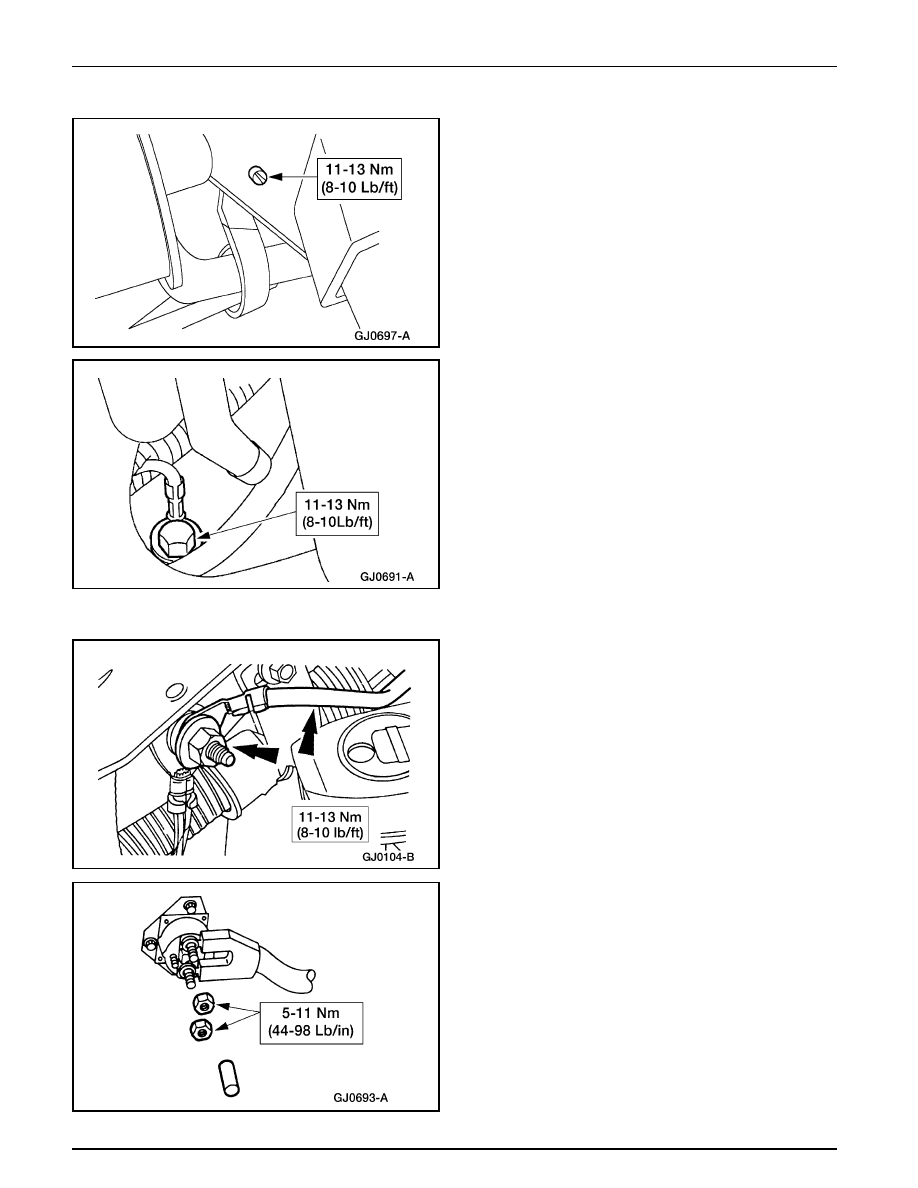

4.

Coloque el cable de tierra al chasis con el soporte e instale
el tornillo.

3.

Instale el soporte del cable de la batería y el tornillo.

5.

Baje el vehículo.

6.

Instale el cable de tierra al chasis y la tuerca.

7.

Instale el cable de la batería al interruptor del relé
solenoide del motor de arranque, las tuercas y la cubierta
protectora.
