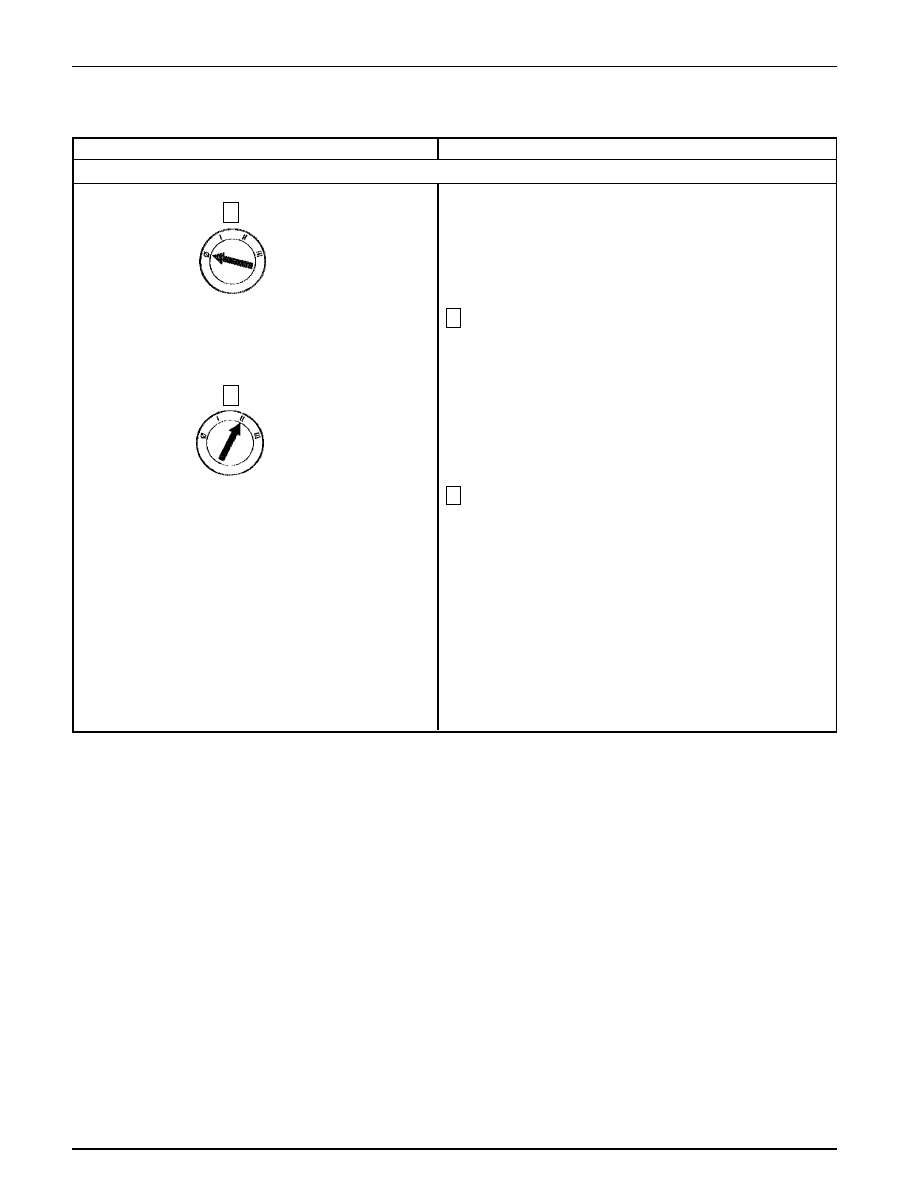

Sistemas de Sonido — Información General

415-00-17

415-00-17

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint C: RECEPCIÓN RUIDOSA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C7

SUSTITUYA LA ANTENA

C8

SUSTITUYA EL CABLE DE EXTENSIÓN DE LA ANTENA

1

 Sustituya por una antena buena conocida. Ponga a tierra la
base de la antena a una superficie metálica sin pintar en el
vehículo.

3

 Verifique la operación de la unidad de sonido.

•

¿ Está eliminado el ruido ?

INSTALE una antena nueva. PRUEBE si el sistema
funciona normalmente.

Vaya a C8.

→

→

→

→

→

Si

→

→

→

→

→

No

2

 Sustituya por un cable de extensión bueno conocido.

4

 Verifique la operación de la unidad de sonido.

•

¿ Está eliminado el ruido ?

INSTALE un nuevo cable de extensión de la antena.
PRUEBE si el sistema funciona normalmente.

Vaya a C9.

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

3

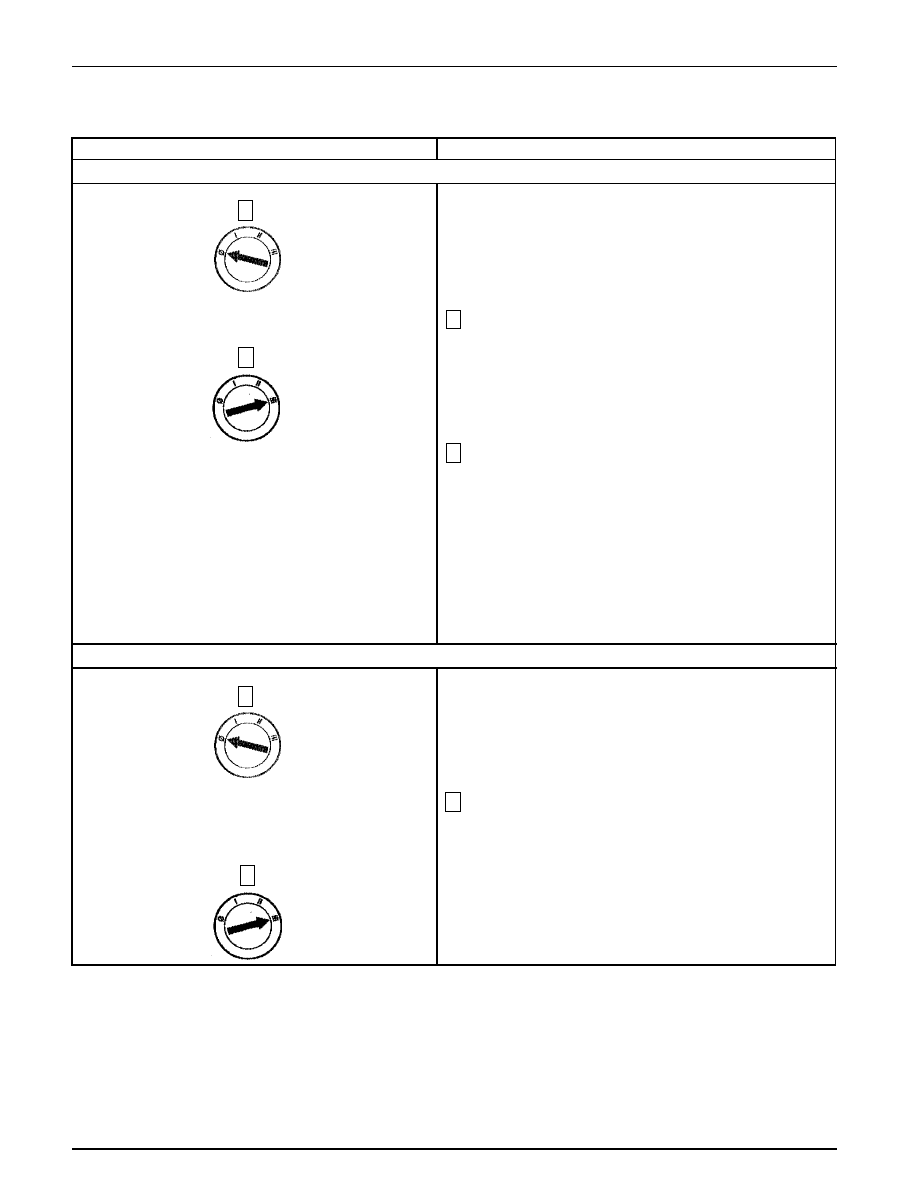

Sistemas de Sonido — Información General

415-00-18

415-00-18

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint C: RECEPCIÓN RUIDOSA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C9

SUSTITUYA LA UNIDAD DE RADIO

C10 RE-UBIQUE COMPONENTES

2

 Sustituya por una unidad de sonido buena conocida.

4

 Verifique la operación de la unidad de sonido.

•

¿ Está eliminado el ruido ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

Vaya a C10.

→

→

→

→

→

Si

→

→

→

→

→

No

2

 Determine si el ruido puede ser eliminado re-ubicando el
cable de extensión de la antena, los circuitos de las cornetas
ó los circuitos de alimentación de corriente del radio alejados
de otros circuitos y/o soportes.

3

1

3

1

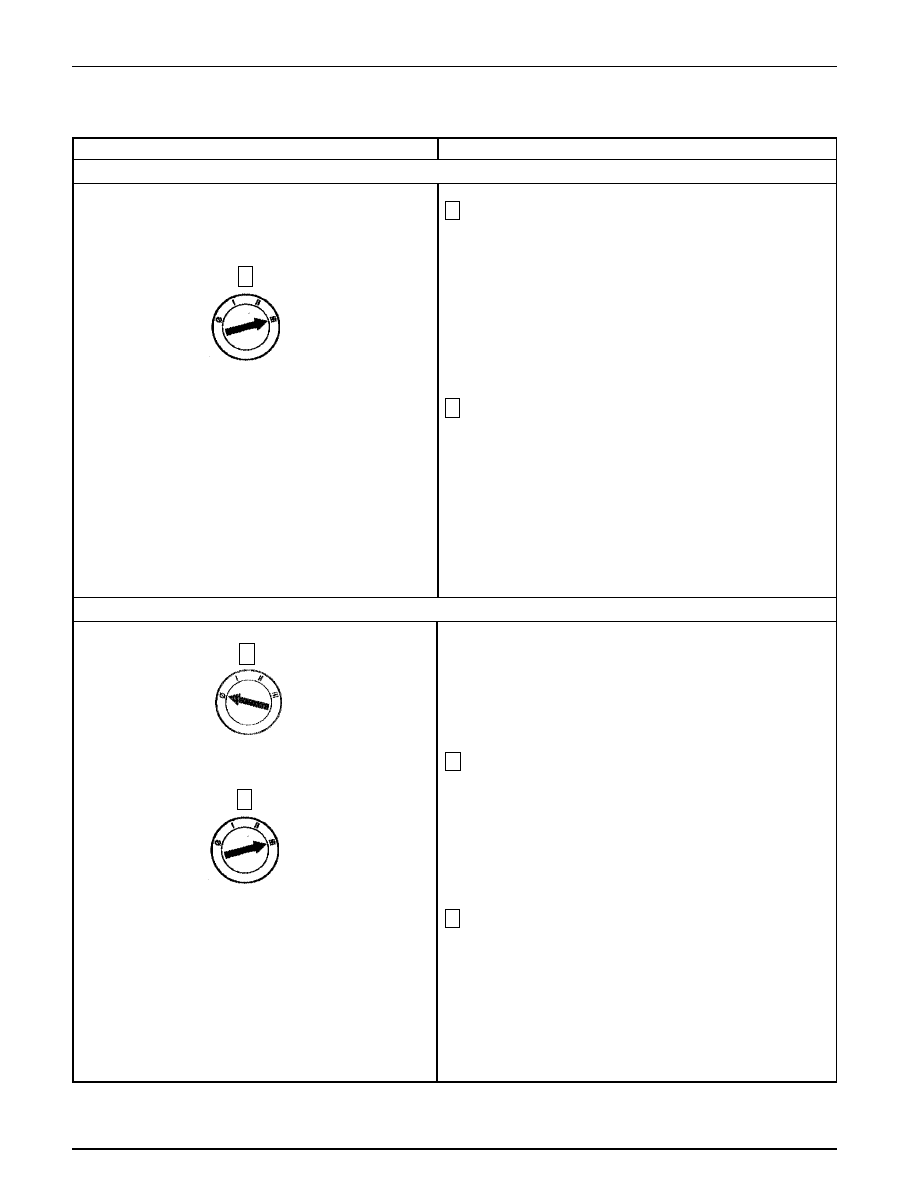

Sistemas de Sonido — Información General

415-00-19

415-00-19

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint C: RECEPCIÓN RUIDOSA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C10 RE-UBIQUE COMPONENTES (Continuación)

4

 Verifique la operación de la unidad de sonido.

•

¿ Está eliminado el ruido ?

RE-UBIQUE en forma permanente los componentes
que sea necesario. PRUEBE si el sistema funciona
normalmente.

PONGA a tierra varias piezas del vehículo al chasis
utilizando un cable de puente. (Por ejemplo: motor,
guarda-fangos, paneles laterales, deflectores de
piedras, metal de la carrocería). Cuando se elimine el
ruido, SUMINISTRE una tierra permanente donde se
requiera. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint D: NO HAY SONIDO EN UNA Ó MÁS CORNETAS — NO DE TODAS LAS CORNETAS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

EJECUTE LA PRUEBA DE RECORRER LAS CORNETAS — AISLE LA CORNETA QUE NO FUNCIONA

1

2

 Encienda el radio.

3

 Ejecute la Prueba de Recorrer las Cornetas presionando
simultáneamente los Botones de Pre-Ajuste 3 y 6.

•

¿ Están todas las cornetas sin sonido ?

VAYA a la Prueba Pinpoint E.

Vaya a D2.

→

→

→

→

→

Si

→

→

→

→

→

No

Sistemas de Sonido — Información General

415-00-20

415-00-20

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint D: NO HAY SONIDO EN UNA Ó MÁS CORNETAS — NO DE TODAS LAS CORNETAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D2

VERIFIQUE LA CORNETA DEL RADIO — SUSTITUYA POR UNA BUENA CONOCIDA

2

 Sustituya la corneta afectada con un componente bueno
conocido.

4

 Encienda el radio.

•

¿ Funciona la corneta del radio ?

INSTALE una corneta nueva. PRUEBE si el sistema
funciona normalmente.

Si una corneta trasera no funciona y el vehículo está
equipado con RICP, Vaya a D3.

Si una corneta delantera no funciona, ó si el vehículo
está equipado con RICP, Vaya a D6.

→

→

→

→

→

Si

→

→

→

→

→

No

1

3
