Ford Explorer / Mercury Mountaineer. Manual - parte 806

Sistemas de Sonido — Información General

415-00-29

415-00-29

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint F: SONIDO DE BAJA CALIDAD DESDE UNA Ó MÁS CORNETAS — NO DESDE TODAS LAS
CORNETAS

(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F6

VERIFIQUE LOS CIRCUITOS ENTRE LA UNIDAD DE SONIDO Y LA(S) CORNETA(S) AFECTADAS (Continuación)

•

¿Son las resistencias menores que 5 ohmios entre la(s)
corneta(s) y la unidad de sonido; así como mayores que
10.000 ohmios entre la unidad de sonido y tierra ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

REPARE el (los) circuito(s) en cuestión. PRUEBE si el
sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint G: SONIDO DE BAJA CALIDAD / DISTORSIONADO DESDE TODAS LAS CORNETAS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

G1

VERIFIQUE LA BAJA CALIDAD DEL SONIDO EN TODAS LAS CORNETAS

2

Encienda el radio.

3

Ejecute la Prueba de Recorrer las Cornetas presionando los
Botones de Pre-Ajuste 3 y 6 simultáneamente.

•

¿ Hay baja calidad ó distorsión en todas las cornetas ?

DESMONTE la unidad, y ENVÍELA a un centro de
reparación de sistema de sonido Ford autorizado.
PRUEBE si el sistema funciona normalmente.

VAYA a la Prueba Pinpoint F.

→

→

→

→

→

Si

→

→

→

→

→

No

1

Sistemas de Sonido — Información General

415-00-30

415-00-30

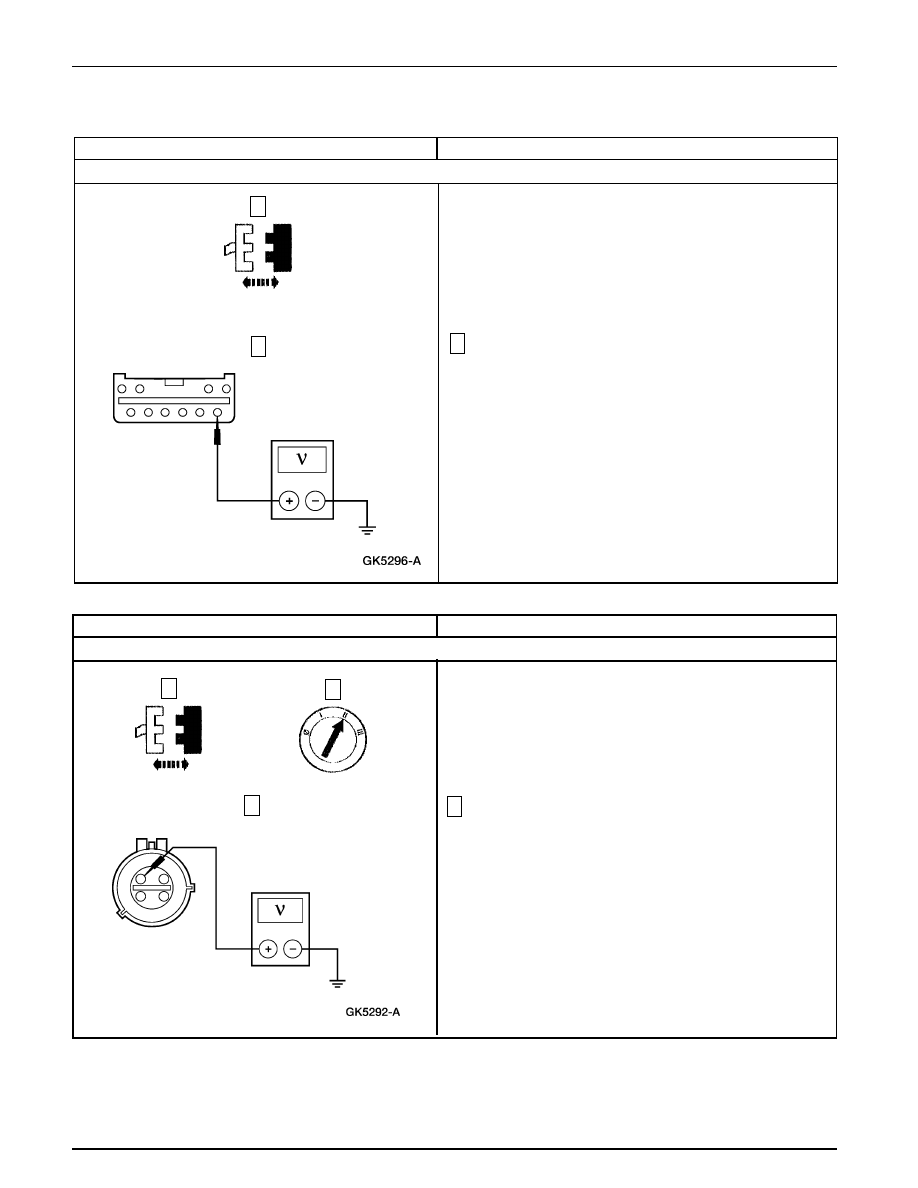

Prueba Pinpoint I: LA ANTENA ELÉCTRICA NO FUNCIONA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

I1

VERIFIQUE EL CIRCUITO 451 (LB/YE)

DIAGNOSTICO Y PRUEBA  (Continuación)

Prueba Pinpoint H: CHASQUIDOS FUERTES CUANDO SE CICLA EL INTERRUPTOR DE ENCENDIDO

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

H1

VERIFIQUE LA LÍNEA DE HABILITAR EL BAJO — CIRCUITO 173 (DG/VT) POR CORTO A CORRIENTE DE BATERÍA

1

 C333 del Amplificador

del Bajo

2

 Mida el voltaje entre C333-1, Circuito 173 (DG/VT), en el
lado del arnés para el amplificador del bajo, y tierra.

•

¿ Hay voltaje presente ?

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

DESMONTE el amplificador del bajo y ENVÍELO a un
centro de reparación de sistema de sonido Ford
autorizado. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

2

1

 C362 de la Antena

3

Mida el voltaje entre C362-1, Circuito 451 (LB/YE), en el
lado del arnés para la antena , y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a I2.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

3

Sistemas de Sonido — Información General

415-00-31

415-00-31

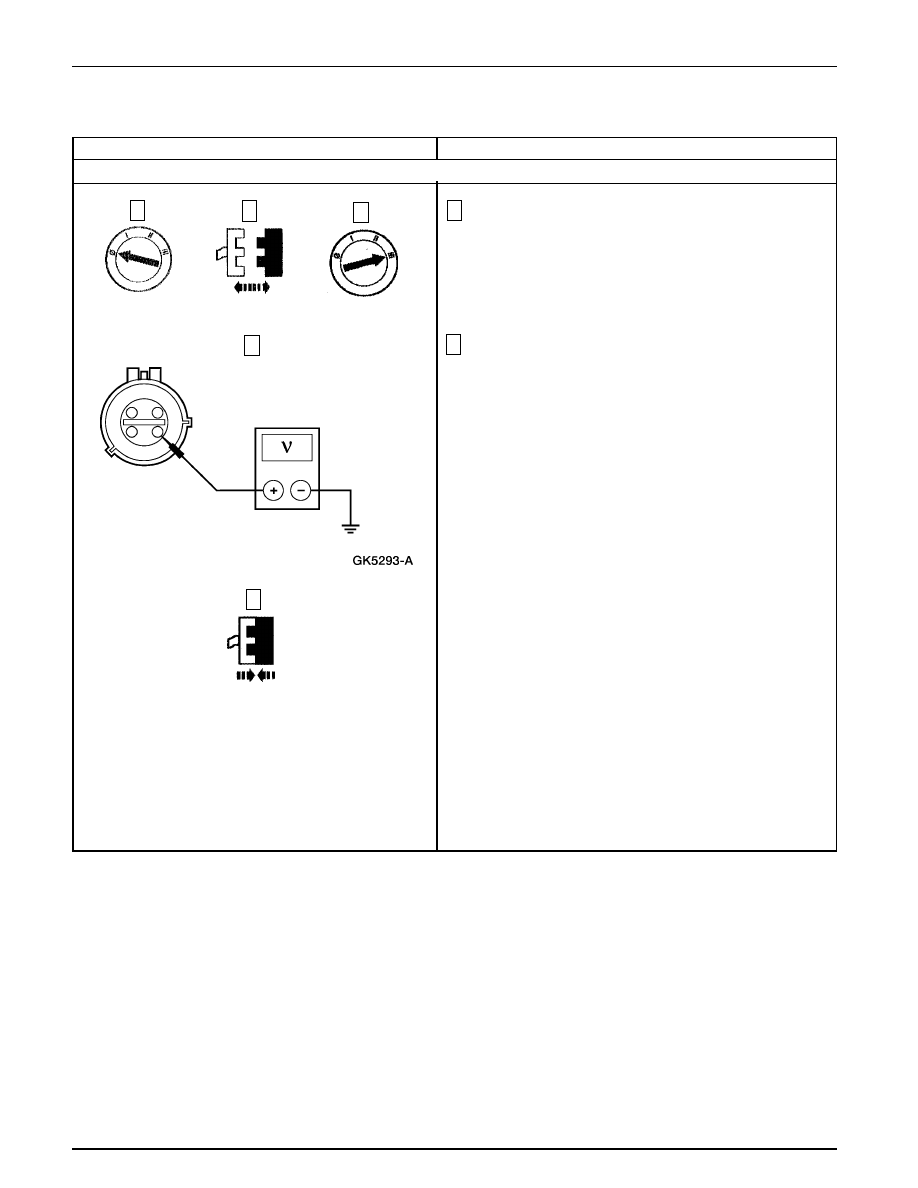

Prueba Pinpoint I: LA ANTENA ELÉCTRICA NO FUNCIONA

(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

I2

VERIFIQUE EL CIRCUITO 1000 (RD/BK)

DIAGNOSTICO Y PRUEBA  (Continuación)

2

C127 del Relé de Arranque

3

 Mantenga el interruptor de encendido en la posición
START.

4

 Mida el voltaje entre C362-4, Circuito 1000 (RD/BK), en el
lado del arnés para la antena, y la tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a I3.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

4

1

3

5

C127 del Relé de Arranque

Sistemas de Sonido — Información General

415-00-32

415-00-32

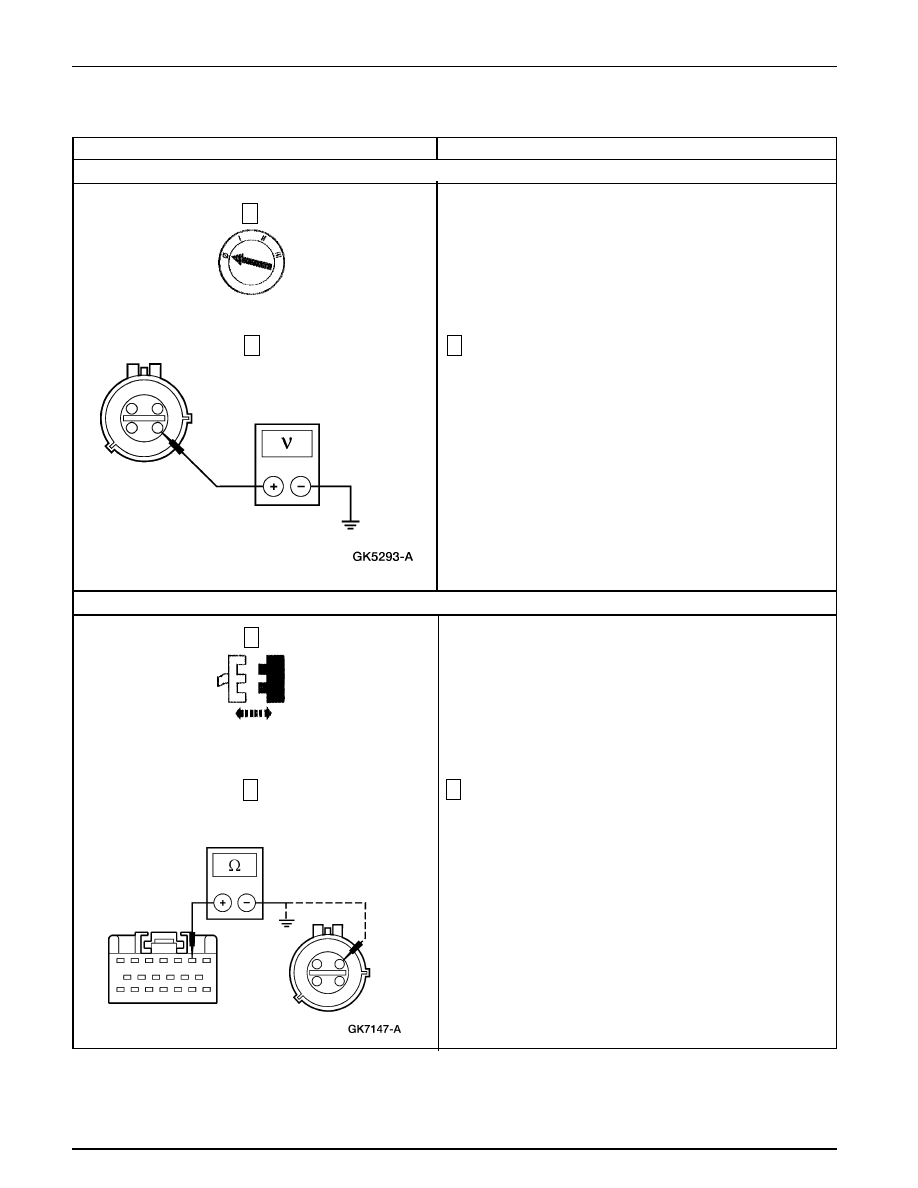

Prueba Pinpoint I: LA ANTENA ELÉCTRICA NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

I3

VERIFIQUE LA TIERRA — CIRCUITO 57 (BK)

DIAGNOSTICO Y PRUEBA  (Continuación)

2

Mida la resistencia entre C362-3, Circuito 57 (BK), en el lado
del arnés para la antena, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

Vaya a I4.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

 C228 de la Unidad

 de Sonido

1

2

I4

VERIFIQUE EL CIRCUITO 747 (OG/LB)

2

Mida la resistencia del Circuito 747 (OG/LB), entre C228-2
de la unidad de sonido y C362-2 de la antena, entre el lado
del arnés para ambos conectores; así como entre C228-2 del
mismo circuito, en el lado del arnés para la antena, y tierra.

•

¿ Es la resistencia menor que 5 ohmios entre la unidad de
sonido y la antena; así como mayor que 10.000 ohmios
entre la unidad de sonido y tierra ?

Vaya a I5.

REPARE el circuito. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No
