Ford Explorer / Mercury Mountaineer. Manual - parte 756
Bocina
413-06-6
413-06-6
DIAGNOSTICO Y PRUEBA (Continuación)
Prueba Pinpoint A: LA(S) BOCINA(S) NO SUENA(N) (Continuación)
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES
A6
VERIFIQUE EL CABLE ENTRE EL RELE Y EL CONTACTO DESLIZANTE DE LAS BOLSAS DE AIRE
(Continuación)
5

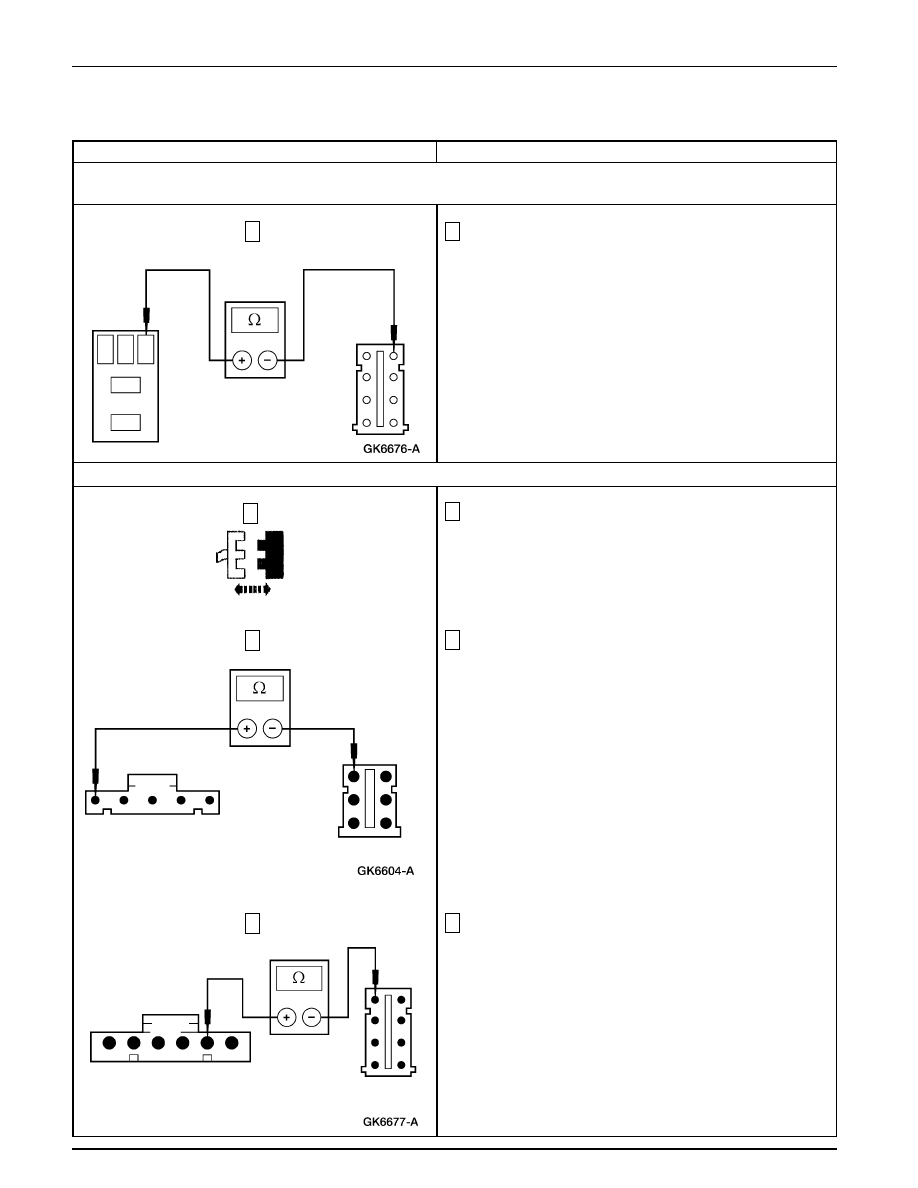

Mida la resistencia entre el contacto deslizante de bolsas
de aire C220-2, circuito 6 (Y/LG), y el pin 1 del conector
del relé de las bocinas, circuito 6 (Y/LG) (con los controles
de audio del volante de la dirección)
•
¿La resistencia es menor de 5 ohmios?
→
→
→
→
→
Si
Vaya a A7.
→
→
→
→
→
No
REPARE el circuito 6 (Y/LG). PRUEBE si la
operación del sistema es normal.
A7
VERIFIQUE EL CONTACTO DESLIZANTE DE LAS BOLSAS DE AIRE
1
Desconecte el cable del interruptor del volante de la
dirección del contacto deslizante de las bolsas de aire.
2

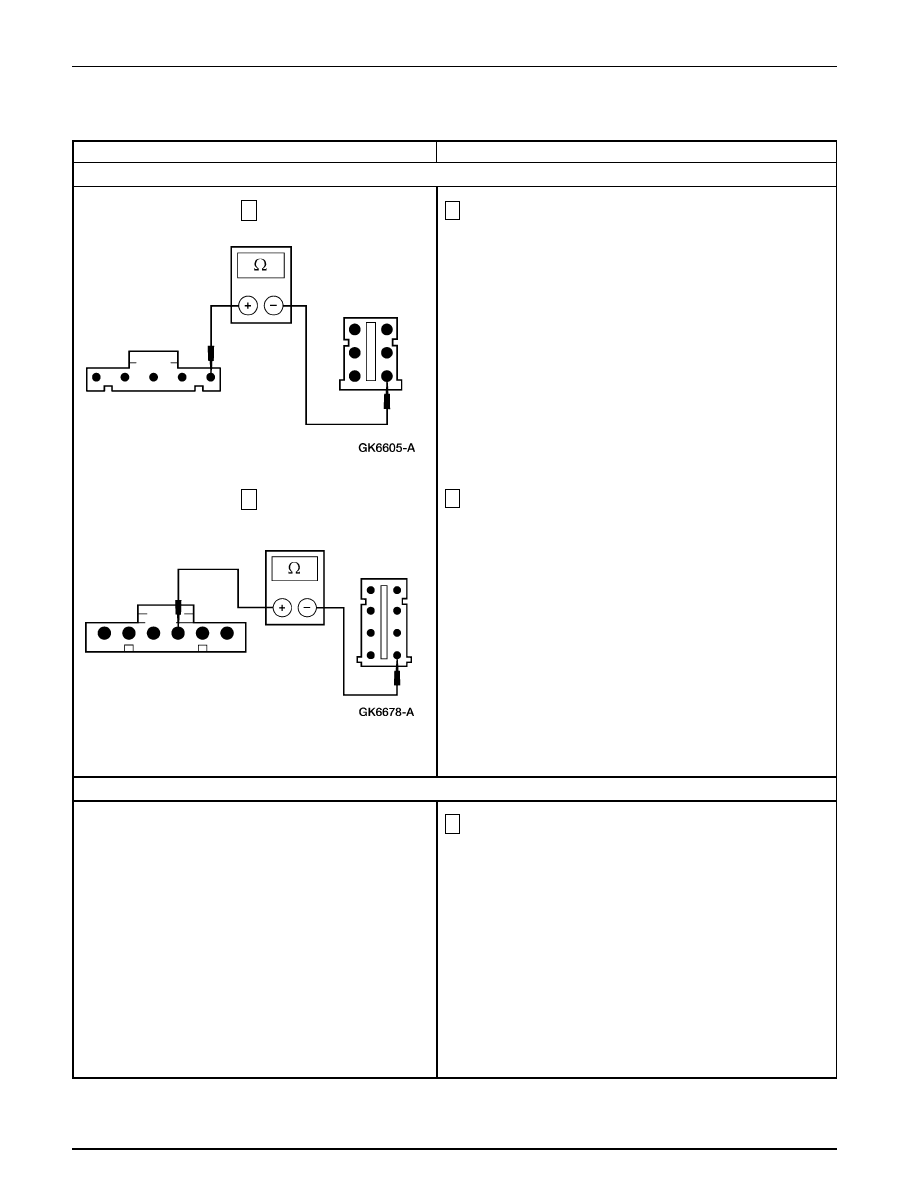

Mida la resistencia entre el pin 1 del conector superior del
contacto deslizante de las bolsas de aire, circuito 6 (Y/LG)
(por el lado del componente), y el pin 2 del conector inferior
del contacto deslizante, circuito 6 (Y/LG) (por el lado del
componente) (sin los controles de audio del volante de la
dirección).
3
Mida La resistencia entre el pin 5 del conector superior
del contacto deslizante, circuito 6 (Y/LG) (por el lado del
componente), y el pin 2 del conector inferior del contacto
deslizante (por el lado del componente) (con los controles
de audio del volante de la dirección).
5
1
2
3
