Bocina

413-06-10

413-06-10

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba de Componentes

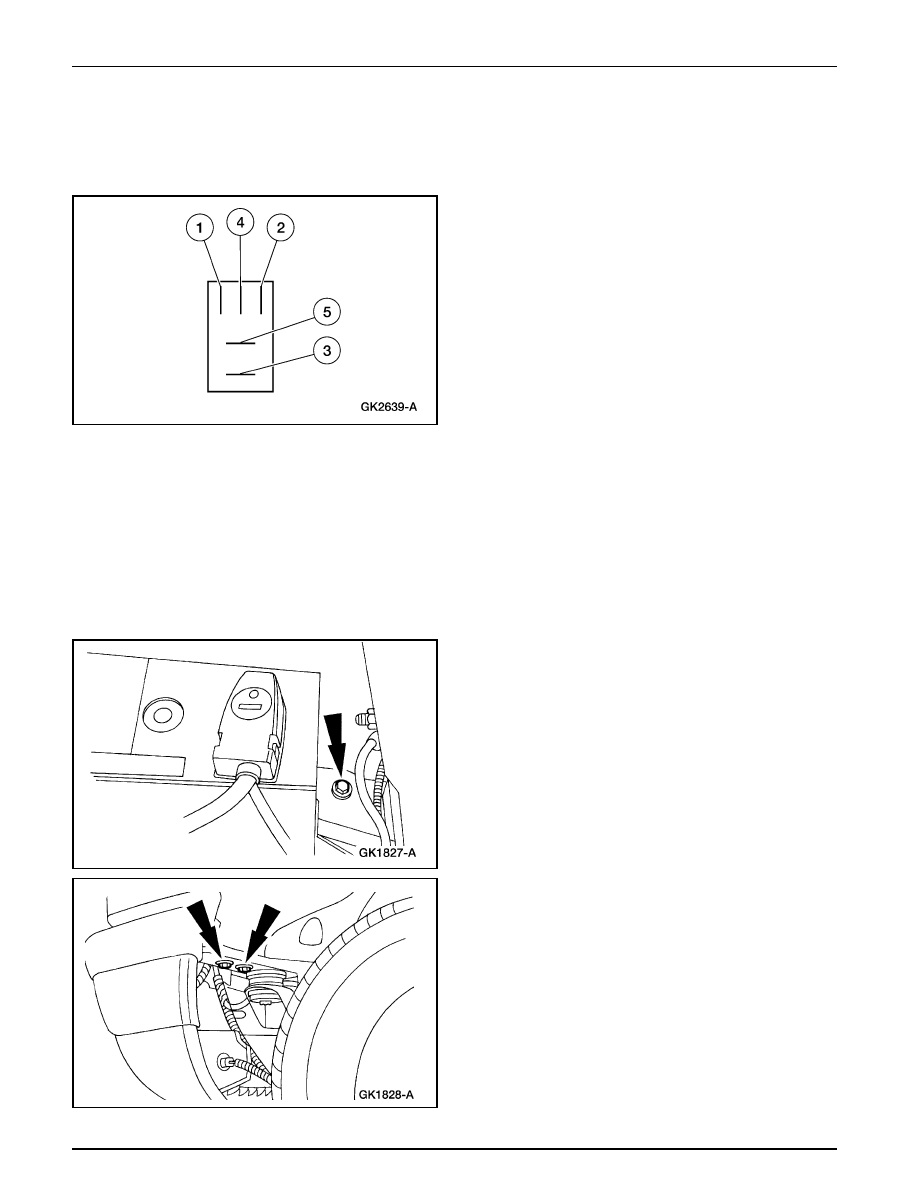

Relé de Bocinas

Emplazamiento del Terminal de las Bocinas

1.

Utilice el Multímetro Digital 73 para verificar la
continuidad entre el terminal 2 y todos los demás. Si la
resistencia es de 5 ohmios o menos entre el terminal 2 y
cualquier otro, reemplace el relé. Si la resistencia es mayor
de 5 ohmios, continúe la prueba. Utilice dos puentes para
conectar los terminales 1 y 3 directamente al terminal
positivo de la batería. Ajuste el Multímetro en el rango
de voltios y chequee el voltaje en terminal 4. Si el voltaje
de la batería no es indicado, reemplace el relé. Si el voltaje
de la batería está presente, conecte un tercer puente al
terminal 2 y conecte el puente a un buen punto de tierra.
Chequee el voltaje en el terminal 5. Si el voltaje de la
batería no está presente, reemplace el relé.

Relé de Bocinas

Bocinas

Remoción

1.

Levante y apoye el capó.

2.

Remueva el perno de soporte de la bocina.

3.

Remueva los pernos del salpicadero del guardafangos.

Bocina

413-06-11

413-06-11

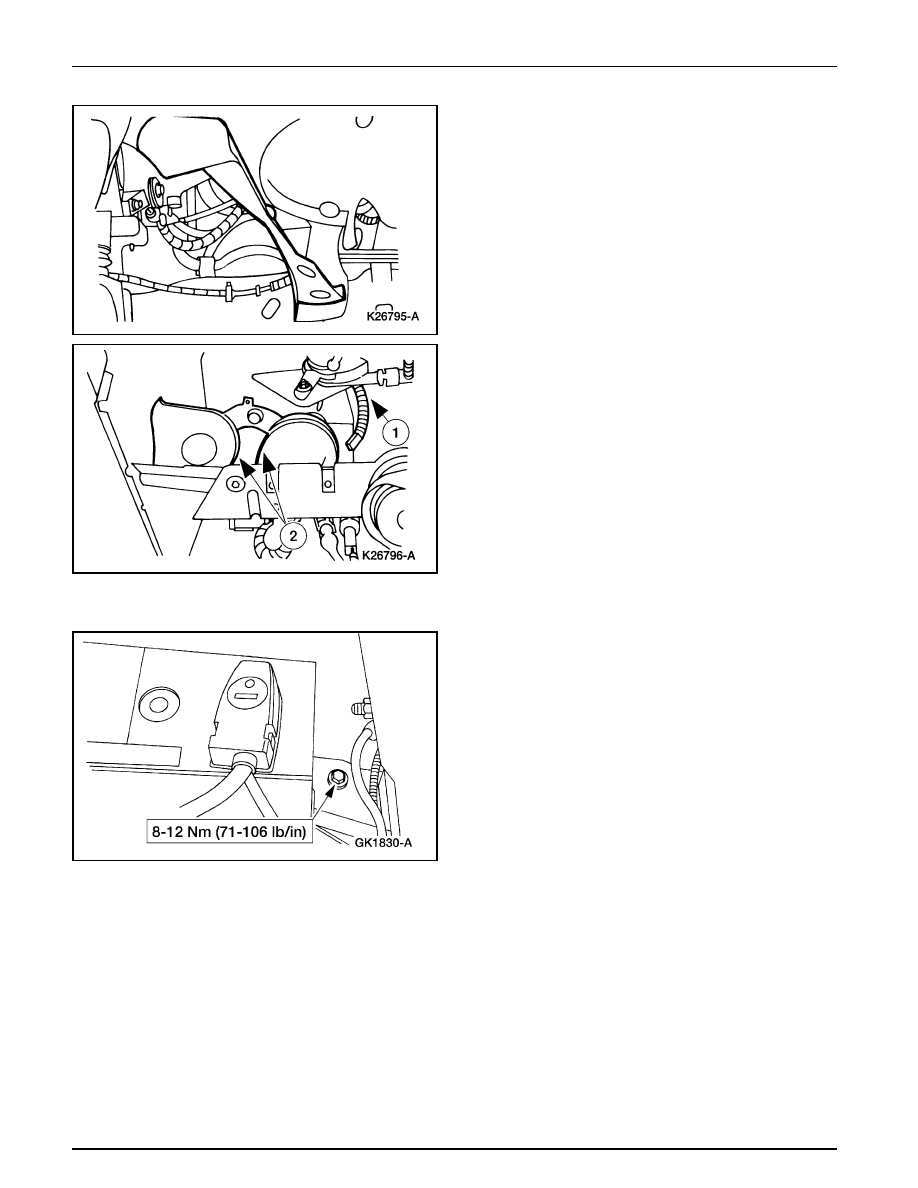

Relé de Bocinas (Continuación)

4.

Sitúe el salpicadero del guardafangos a un lado.

5.

Remueva las bocinas.

1

Desenchufe el conector eléctricos.

2

Remueva las bocinas.

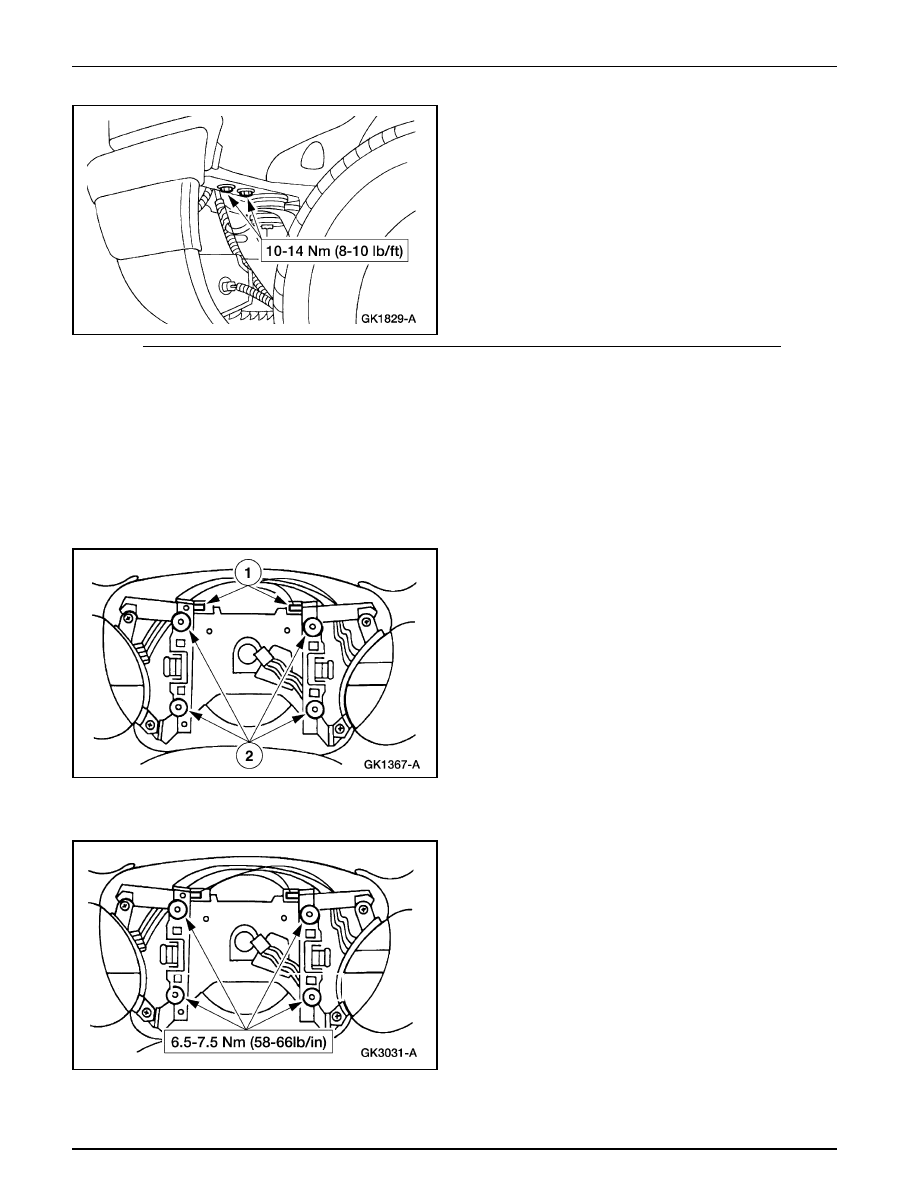

Instalación

1

Para instalar, invierta el procedimiento de remoción.

Bocina

413-06-12

413-06-12

Relé de Bocinas (Continuación)

Interruptor

Remoción

1.

Remueva la bolsa de aire del lado del conductor; refiérase
a la Sección 501-20B.

2.

Remueva los interruptores.

1

Desconecte el cable de las bocinas (BK) de los
interruptores.

2

Remueva los pernos de fijación y remueva los
interruptores.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

•

Pruebe el sistema de bolsa de aire; refiérase a la
Sección 501-20B.

Bocina

413-06-13

413-06-13

ESPECIFICACIONES

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Pernos Interiores

10-14

8-10

–

del Salpicadero
del Guardafangos

Perno de Montaje

8-12

–

71-106

del Soporte de las Bocinas

Tornillos del Interruptor

6.5-7.5

–

58-66

de las Bocinas

Cable de Tierra

7-10

–

62-89

de la Batería
