Bocina

413-06-2

DESCRIPCION Y OPERACION

Bocina

Las bocinas duales, operadas eléctricamente están montadas
en la esquina delantera izquierda, sobre el salpicadero del
guardafangos.

DIAGNOSTICO Y PRUEBA

Bocina

Refiérase a la Celda de Diagramas de Cableado 44, Bocina/
Encendedor para obtener información acerca del esquema y
conectores.

Herramienta(s) Especial(es)

Multímetro Digital 73 o
un equivalente
105-R0051

Inspección y Verificación

Verifique la falla reportada por el cliente haciendo
funcionar la bocina.

Interruptor de la Bocina, Montado en el Volante
de la Dirección

El interruptor de operación de la bocina (13A875) está debajo
del módulo de la bolsa de aire del conductor (043B13) en el
volante de la dirección (3600). Los interruptores son
alimentados a través el contacto deslizante de la bolsa de aire
(14A664) y la señal de tierra a través de la columna de la
dirección.

Inspeccione visualmente si hay signos obvios de daños
mecánicos o eléctricos.

Tabla de Inspección Visual

Mecánica

Eléctrica

•

Bocinas dañadas

•

Interruptor
de accionamiento dañado

•

Fusible fundidos

•

Cables dañados

•

Conexiones flojas o
corroídas

Si no hay evidencia de fallas, determine el síntoma y
proceda con la Tabla de Fallas.

Causa Posible

Acción

Condición

Tabla de Fallas

• Fusible
• Circuitería
• Bocina(s)
• Relé de bocinas
• Interruptor de accionamiento de la(s)

bocina(s)

• Circuitería
• Relé de bocinas
• Bocinas
• Interruptor de accionamiento de la(s)

bocina(s)

• La Bocina No Suena

• La Bocina Suena Continuamente

• VAYA a la Prueba Pinpoint A.

• VAYA a la Prueba Pinpoint B.

Bocina

413-06-3

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint

Prueba Pinpoint A: LA(S) BOCINA(S) NO SUENA(N)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL MAXI-FUSIBLE 10 (15A) EN LA CAJA DE DISTRIBUCION DE VOLTAJE

•

¿Está BIEN el fusible?

→

Si
REINSTALE el fusible. Vaya a A2.

→

No
REEMPLACE el fusible. PRUEBE si la operación
del sistema es normal. Si el fusible se funde de nuevo,
VERIFIQUE si hay un corto a tierra. HAGA las
reparaciones necesarias.

Minifusible 10 (15A) en la Caja de

Distribución de Voltaje

Relé de Bocinas

Mida el voltaje entre el pin 2 del conector del relé de las
bocinas, circuito 460 (Y/LB), y tierra; y entre el pin 5 del
conector del relé de las bocinas, circuito 460 (Y/LB) y tierra.

•

¿Las tensiones son mayores de 10 voltios?

→

Si
Vaya a A3.

→

No
REPARE el circuito 460 (Y/LB). PRUEBE si la
operación del sistema es normal.

VERIFIQUE LA ALIMENTACION EN EL RELE DE LAS BOCINAS

Bocina

413-06-4

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: LA(S) BOCINA(S) NO SUENA(N) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

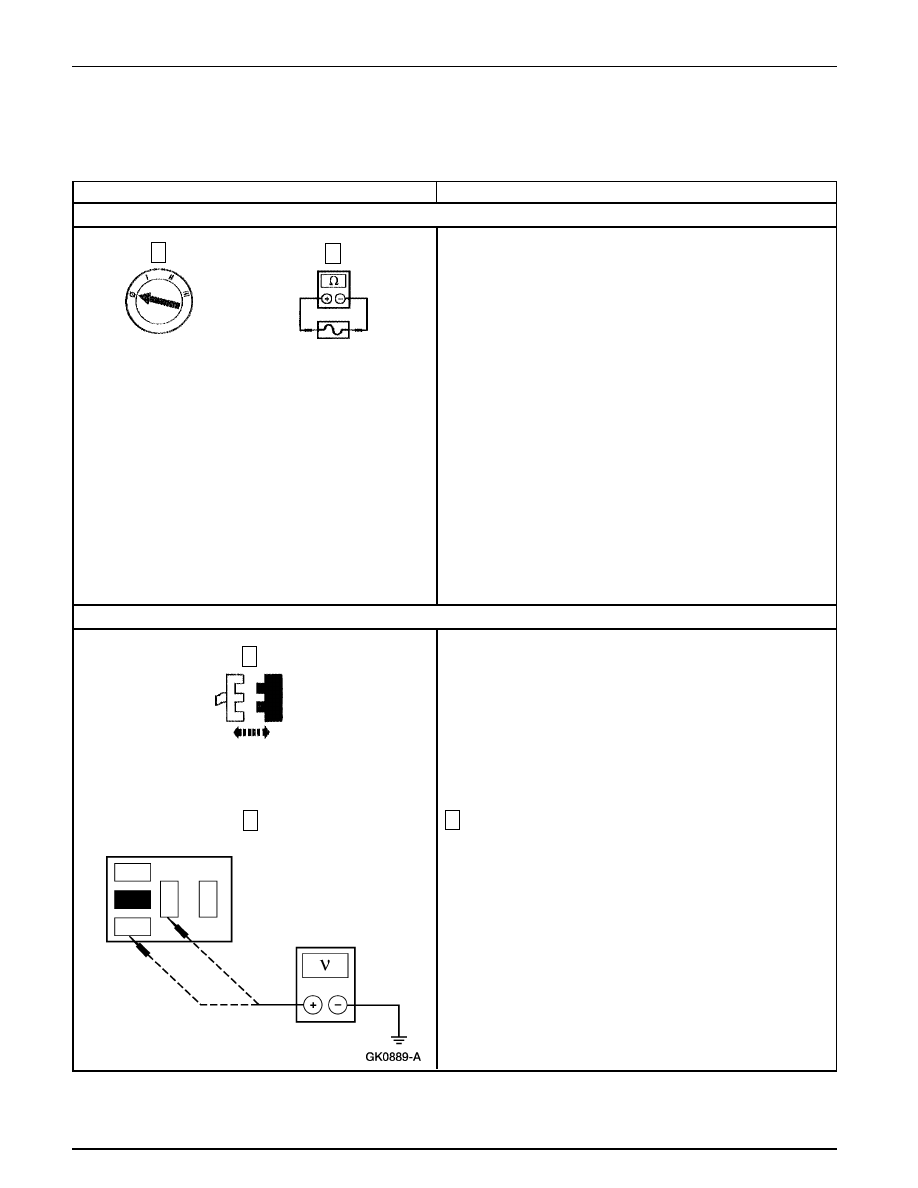

VERIFIQUE EL RELE DE LAS BOCINAS

Realice Prueba de Componentes del Relé de las Bocinas;
refiérase a Prueba de Componentes.

•

¿Está BIEN el relé de las bocinas?

→

Si
Vaya a A4.

→

No
REEMPLACE el relé de las bocinas. PRUEBE si la
operación del sistema es normal.

VERIFIQUE LA SEÑAL DEL INTERRUPTOR DE ACCIONAMIENTO AL RELE DE LAS BOCINAS

Mida la resistencia entre el pin 1 del conector del relé de la
bocinas, circuito 6 (Y/LG), y tierra bajo las siguientes
condiciones:

Resistencia

Posición del

Interruptor

Oprimido

Menos de 5 Ohmios

Liberado

Mayor de 10.000 Ohmios

•

¿Son correctas las resistencias?

→

Si
Vaya a A5.

→

No
Vaya a A6.

Bocina

413-06-5

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint A: LA(S) BOCINA(S) NO SUENA(N) (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

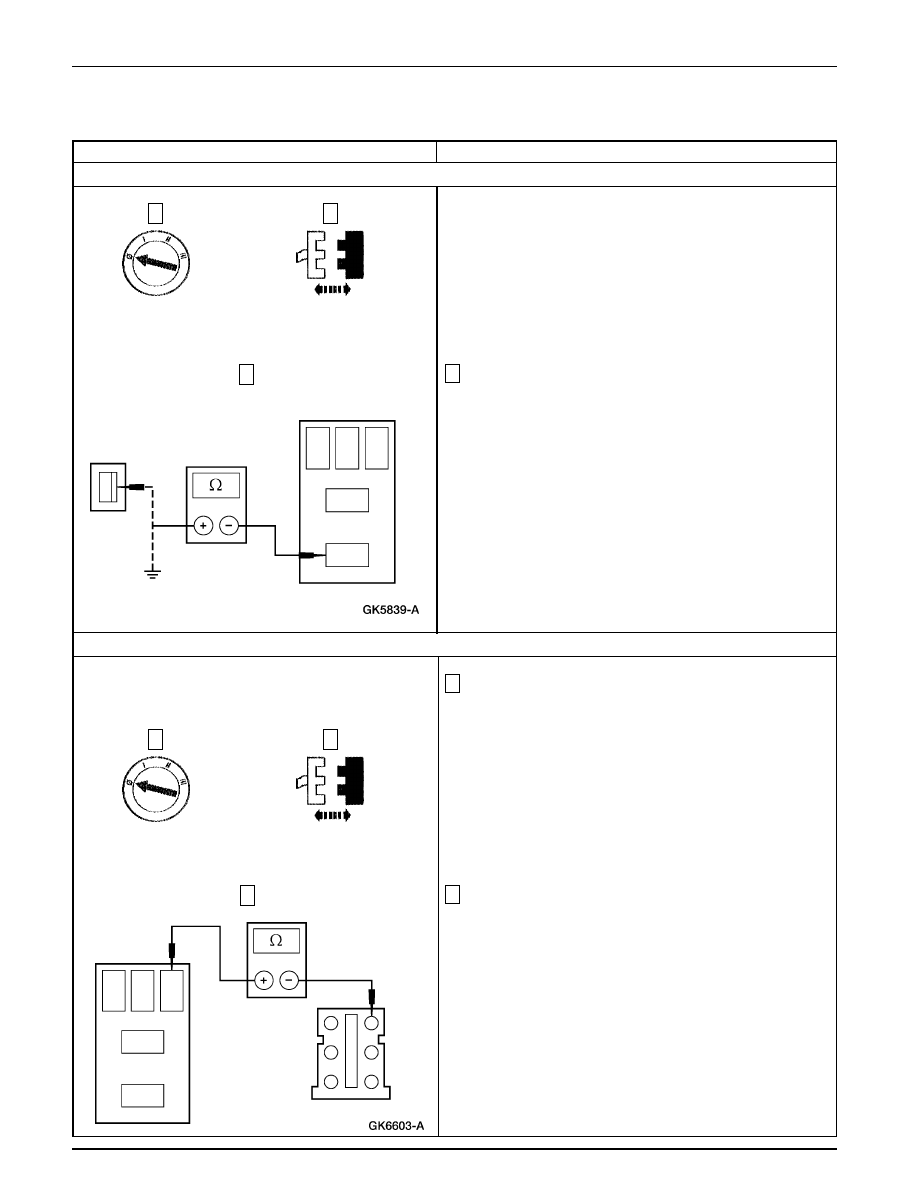

VERIFIQUE EL CABLE ENTRE EL RELE Y LAS BOCINAS

Mida la resistencia entre el pin 3 del conectador del relé de
las bocinas, circuito 1 (DB), y los conectadores de las
bocinas; y entre el pin 3 del conectador del relé, circuito 1
(DB) y tierra.

•

¿La resistencia es menor de 5 ohmios entre el conectador
del relé y las bocinas, y mayor de 10.000 ohmios entre
el conectador del relé y tierra?

→

Si
REEMPLACE las bocinas. PRUEBE si la operación
del sistema es normal.

→

No
REPARE el circuito 1 (DB). PRUEBE si la operación
del sistema es normal.

VERIFIQUE EL CABLE ENTRE EL RELE Y EL CONTACTO DESLIZANTE DE LAS BOLSAS DE AIRE.

Bocina(s)

Contacto Deslizante de Bolsa

de Aire C220

Desactive el sistema de bolsas de aire; refiérase a la Sección
501-20B.

Mida la resistencia entre el contacto deslizante de bolsas
de aire C220-2, circuito 6 (Y/LG), y el pin 1 del conector
del relé, circuito 6 (Y/LG) (sin los controles de audio en el
volante de la dirección).
