Grupo de Instrumentos

413-01-97

413-01-97

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

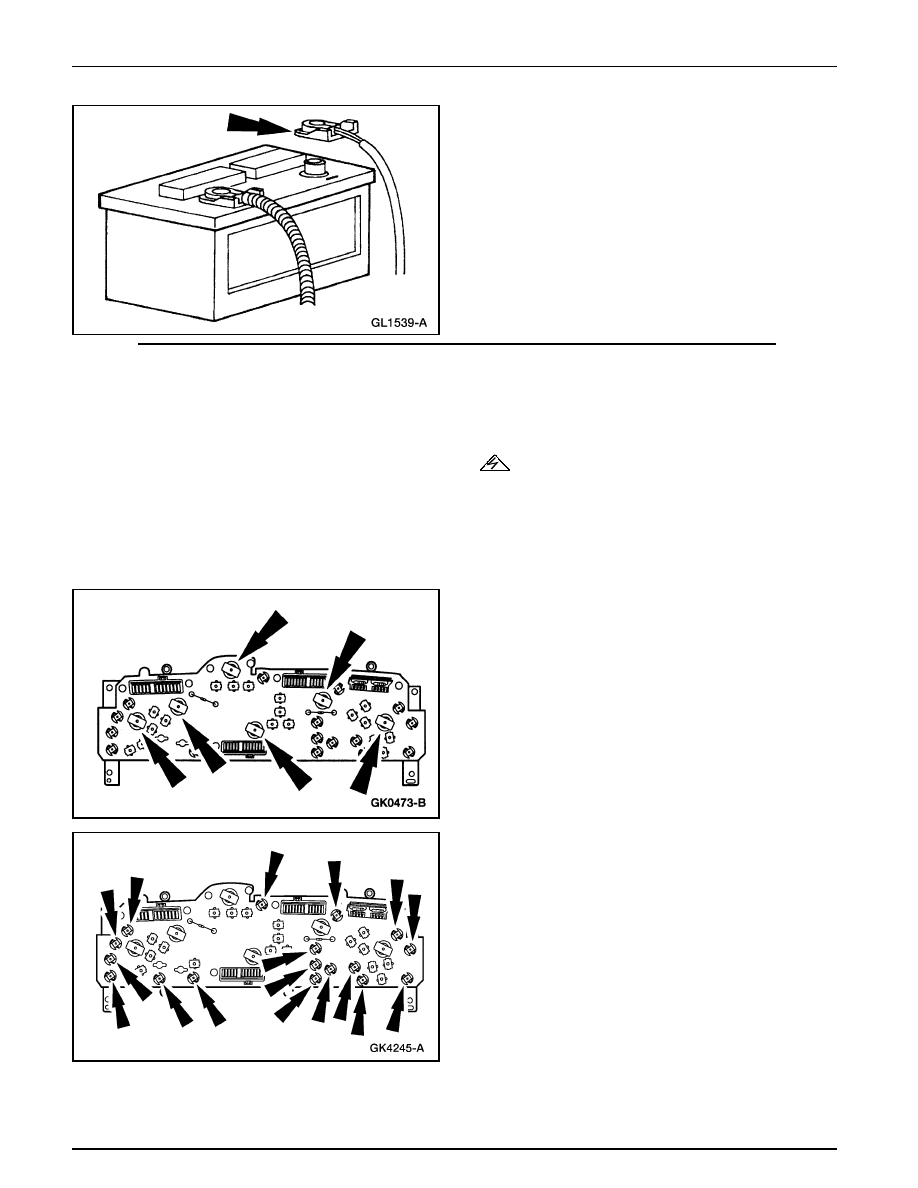

Bulbos Indicadores de Alarma

Remoción

ADVERTENCIA: los bulbos son presurizados y se

pueden destruir si son manipulados inapropiadamente.
use lentes de seguridad cuando reemplace bulbos de
iluminación.

1.

Remueva el grupo de instrumentos; refiérase a Grupo de
Instrumentos.

2.

Remueva los zócates y los bulbos de iluminación.

3.

Remueva los zócates y los bulbos indicadores.

Grupo de Instrumentos

413-01-98

413-01-98

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

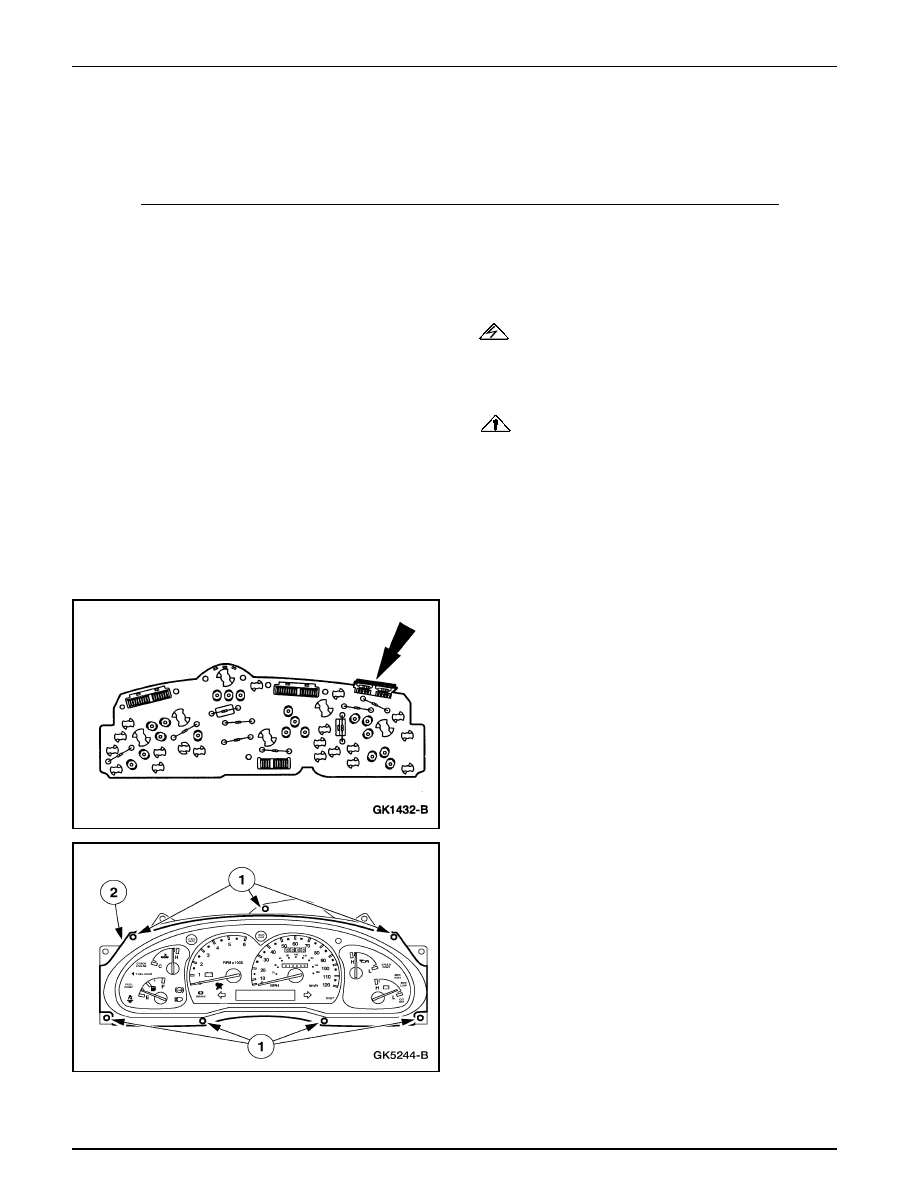

Indicadores

Remoción

ADVERTENCIA: los bulbos son presurizados y se

pueden destruir si son manipulados inapropiadamente.
Use lentes de seguridad cuando reemplace bulbos de
iluminación.

CUIDADO: Si se remueven indicadores del grupo

de instrumentos, no remueva los indicadores de aguja.
Lo indicadores magnéticos no pueden ser recalibrados.

Nota: Los indicadores son reemplazados en conjunto. No
pueden ser adquirido individualmente.

Nota: No reinstale los clips de los indicadores.

1.

Remueva el grupo de instrumentos; refiérase a Grupo de
Instrumentos.

2.

Remueva el amplificador del grupo de instrumentos
(10E849).

3.

Remueva el conjunto de cristal y marco del grupo de
instrumentos.

1

Remueva los tornillos.

2

Remueva el conjunto de cristal y marco.

Grupo de Instrumentos

413-01-99

413-01-99

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

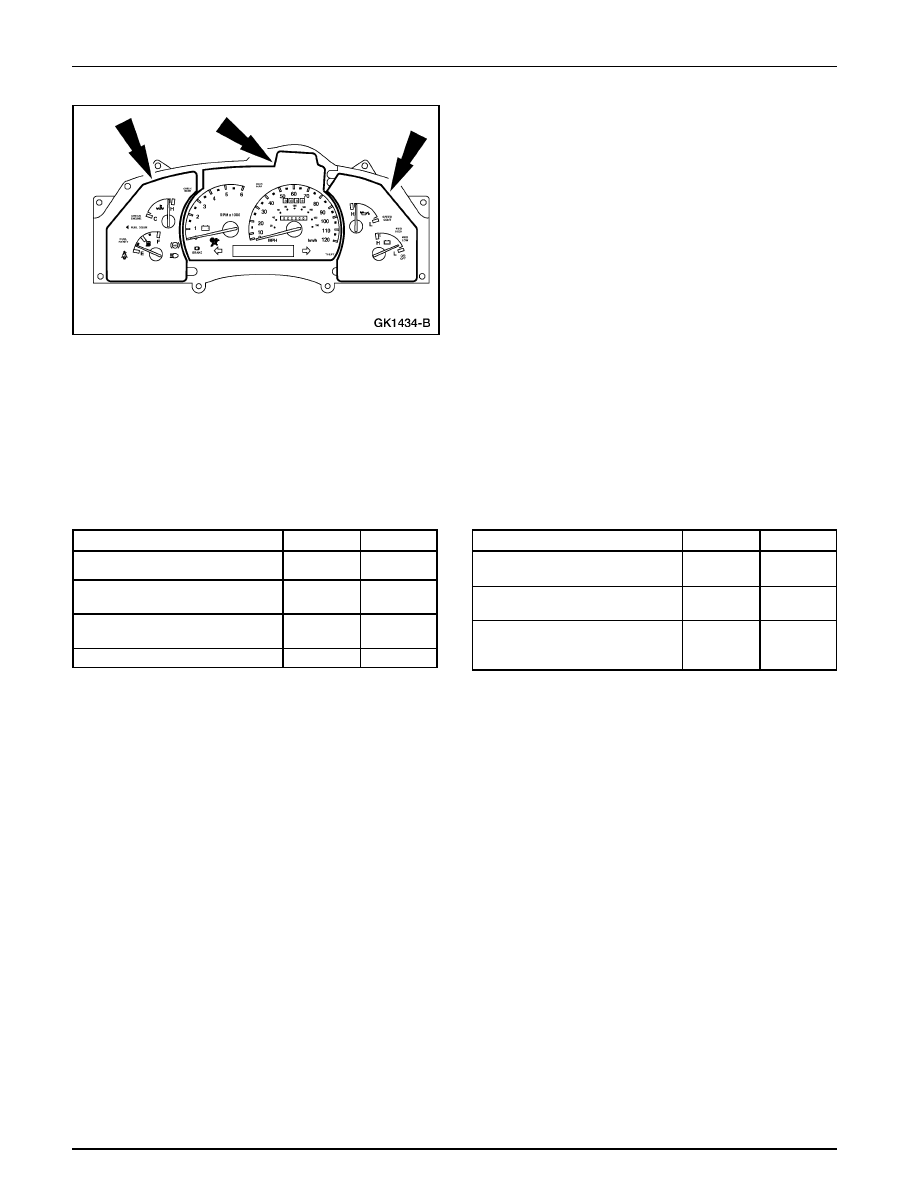

4.

Nota:  Las partes laterales deben ser removidas antes de
retirar el conjunto central.

Remueva delicadamente los conjuntos.

Especificaciones de Torque

Descripción

Nm

Lb/In

Especificaciones de Torque

Descripción

Nm

Lb/In

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

ESPECIFICACIONES

Perno del Cable de la Batería

7-10

62-89

Manivela de Liberación del Trinquete

2.7-3.7

25-33

del Capó

Tornillo del Cristal del Grupo de

1.4-1.8

12-16

Instrumentos

Tornillo del Grupo de Instrumentos

2-3

18-26

Tornillos de la Tapa de la Columna

2-3

18-26

de la Dirección en el Panel Central

Manivela de Liberación del Freno

2.7-3.7

25-33

de Aparcamiento

Tornillos de Refuerzo de la Tapa de

10-14

89-124

la Abertura de la Columna de la
Dirección

Bocina

413-06-1

413-06-1

Tabla Manual de Contenido

SECCION 413-06 Bocina

APLICADO AL VEHICULO:

 Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCION Y OPERACION

Bocina ................................................................................................................................................. 413-06-2

DIAGNOSTICO Y PRUEBA

Bocina ................................................................................................................................................. 413-06-2
Pruebas de Componentes ................................................................................................................  413-06-10
Inspección y Verificación ....................................................................................................................  413-06-2
Pruebas Pinpoint ................................................................................................................................  413-06-3
Tabla de Fallas ...................................................................................................................................  413-06-2

Relé de la Bocina

Bocina ............................................................................................................................................... 413-06-10
Interruptor .........................................................................................................................................  413-06-12

ESPECIFICACIONES ..........................................................................................................................  413-06-13
