Grupo de Instrumentos

413-01-93

413-01-93

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

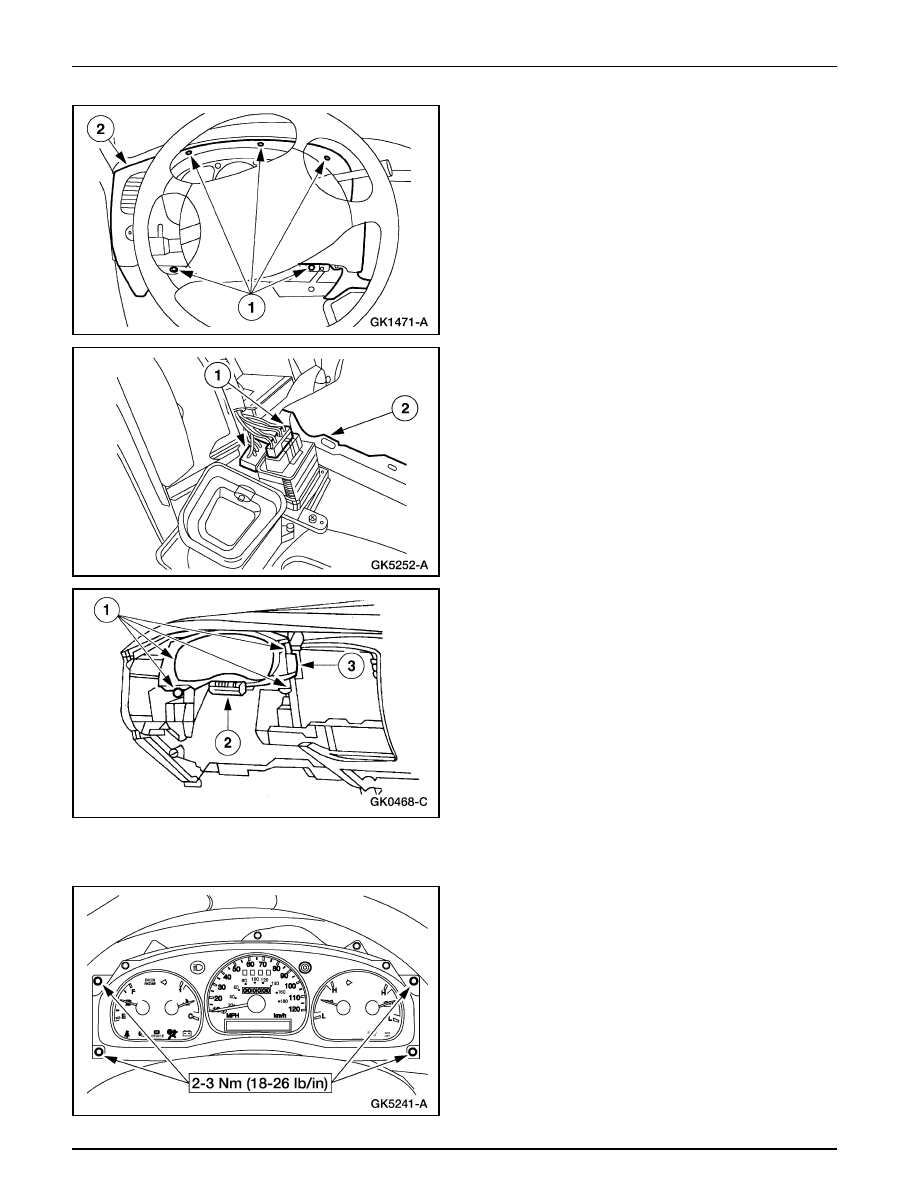

8.

Hale hacia fuera el panel de acabo del grupo.

1

Remueva los tornillos.

2

Hale el panel de acabado del grupo.

9.

Remueva el panel de acabado del grupo.

1

Desenchufe los conectores.

2

remueva el panel de acabado.

10. Nota: La ilustración muestra la columna removida para

más claridad.

Remueva el grupo de instrumentos.

1

Remueva los tornillos.

2

Si el vehículo está equipado con transmisión
automática, remueva el indicador de rango de la
transmisión y hale el grupo para desenchufar los
conectores eléctricos en la parte posterior.

3

Remueva el grupo de instrumentos.

Instalación

1.

Nota:  Cuando la batería es desconectada y vuelto a
conectar, pueden ocurrir algunos síntomas anormales
mientras el vehículo readapta la estrategia de
funcionamiento. La unidad puede requerir ser conducida
16 km (10 millas) o más hasta alcanzar su reprogramación
total.

Para instalar, invierta el procedimiento de remoción.

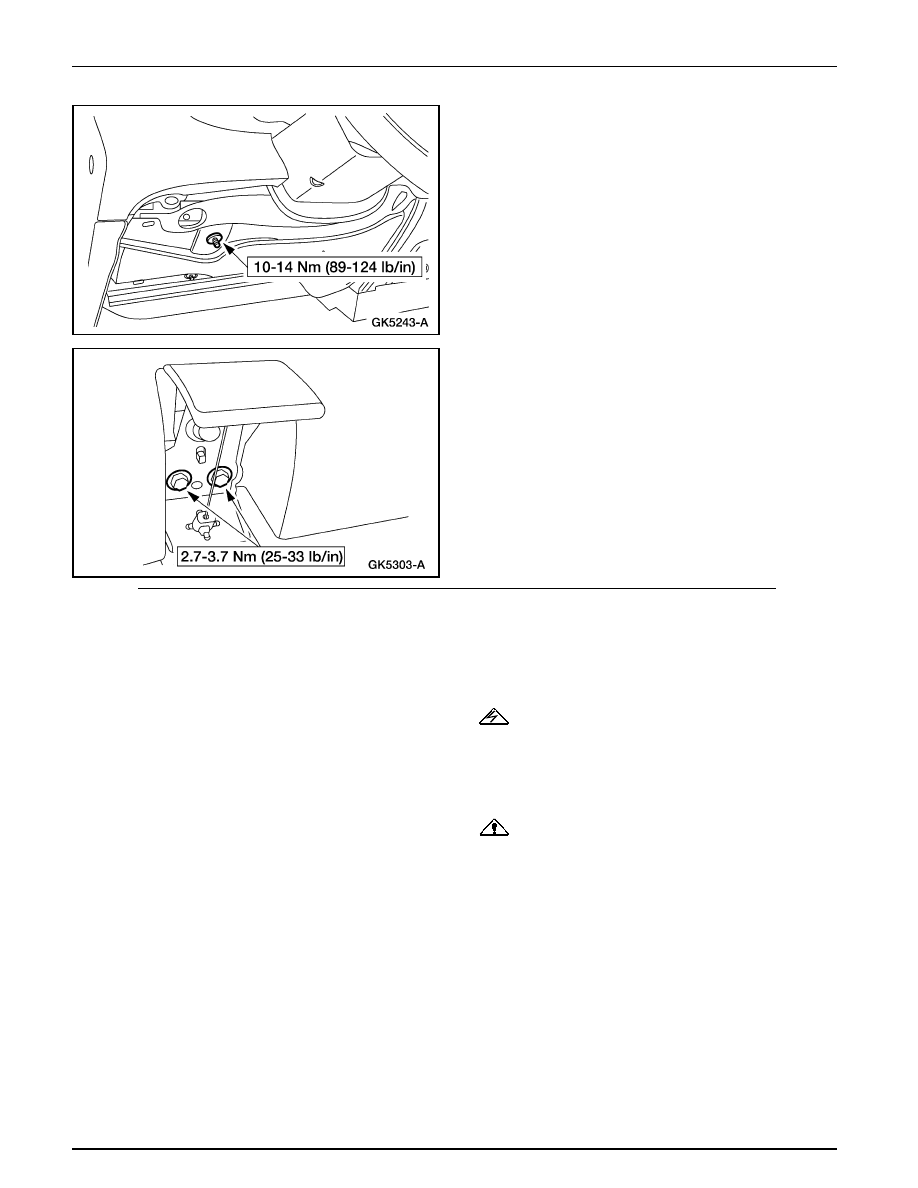

Grupo de Instrumentos

413-01-94

413-01-94

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

Circuito Impreso del Grupo de Instrumentos

Remoción

ADVERTENCIA: LOS BULBOS SON

PRESURIZADOS Y SE PUEDEN DESTRUIR SI SON
MANIPULADOS INAPROPIADAMENTE. USE LENTES
DE SEGURIDAD CUANDO REEMPLACE BULBOS DE
ILUMINACION.

CUIDADO: Si se remueven indicadores del grupo

de instrumentos, no remueva los indicadores de aguja.
Lo indicadores magnéticos no pueden ser recalibrados.

1.

Remueva el grupo de instrumentos; refiérase a Grupo de
Instrumentos.

2.

Remueva los bulbos de iluminación e indicadores;
refiérase a Bulbos Indicadores de Alarma.

3.

Remueva los indicadores; refiérase a Indicadores.

Grupo de Instrumentos

413-01-95

413-01-95

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

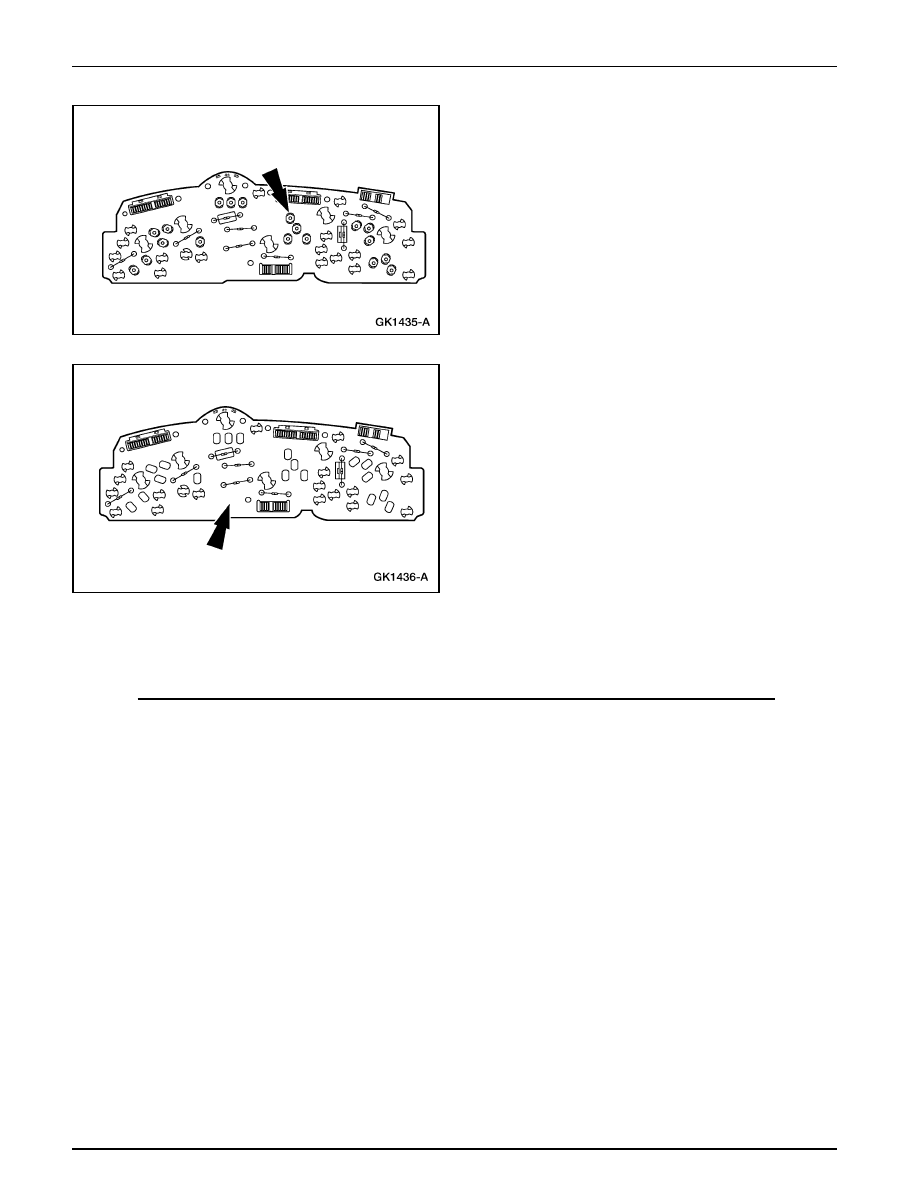

4.

Nota:  No reinstale los clips de indicadores. Remueva
los diecinueve clips de los indicadores.

5.

Remueva el circuito impreso del grupo de instrumentos.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Cristal del Grupo de Instrumentos

Remoción

1.

Remueva el grupo de instrumentos; refiérase a Grupo de
Instrumentos.

Grupo de Instrumentos

413-01-96

413-01-96

Prueba de Indicadores – Prueba de Precisión del Odómetro (Continuación)

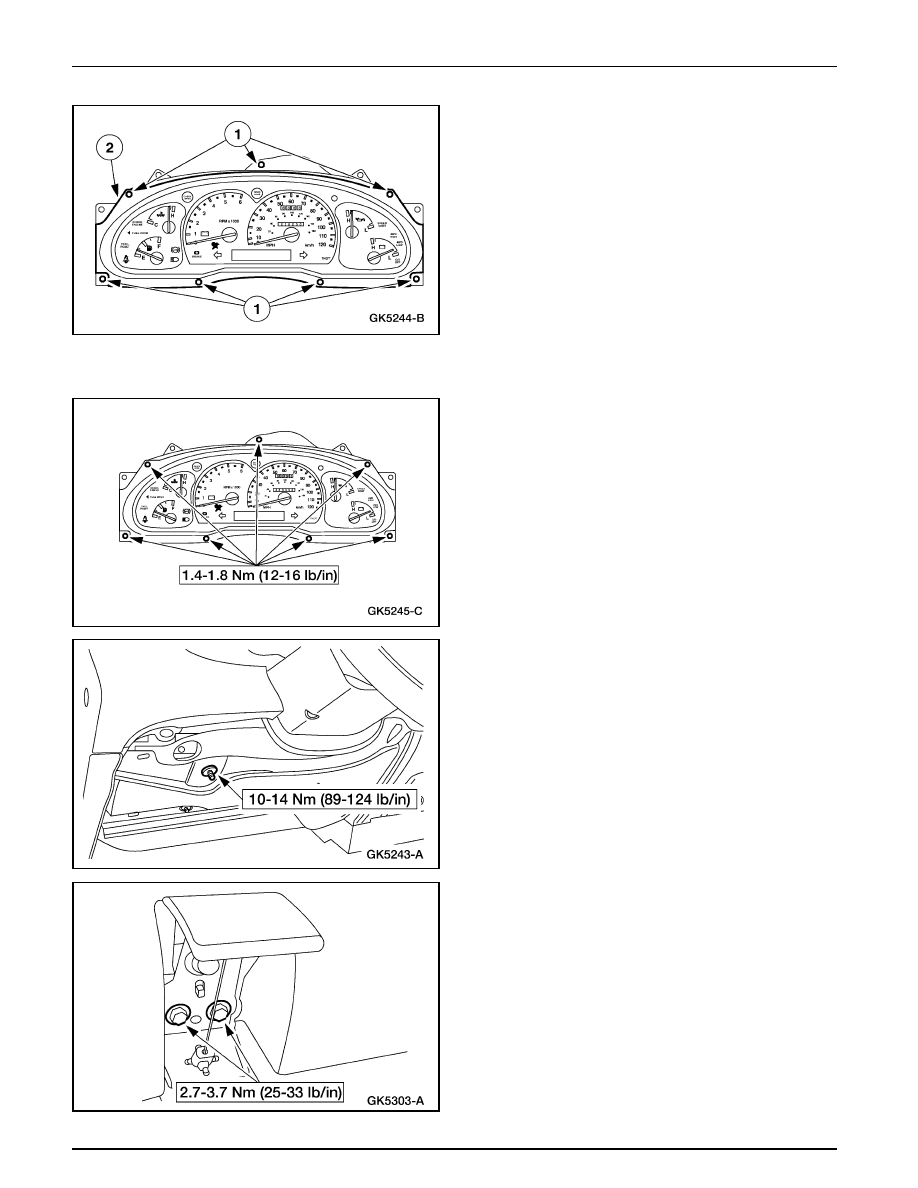

2.

Remueva el conjunto de cristal y marco del grupo de
instrumentos.

1

Remueva los tornillos.

2

Remueva el conjunto de cristal y marco.

Instalación

1.

Nota:  Cuando la batería es desconectada y vuelto a
conectar, pueden ocurrir algunos síntomas anormales
mientras el vehículo readapta la estrategia de
funcionamiento. La unidad puede requerir ser conducida
16 km (10 millas) o más hasta alcanzar su reprogramación
total.

Para instalar, invierta el procedimiento de remoción.
