Grupo de Instrumentos

413-01-81

413-01-81

4

Observe el PID 4WDHIGH.

5

Conmute el comando activo HIGH LAMP a ON y luego a
OFF.

•

¿El PID 4WDHIGH indica ON-B-¿

Vaya a X12.

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

2

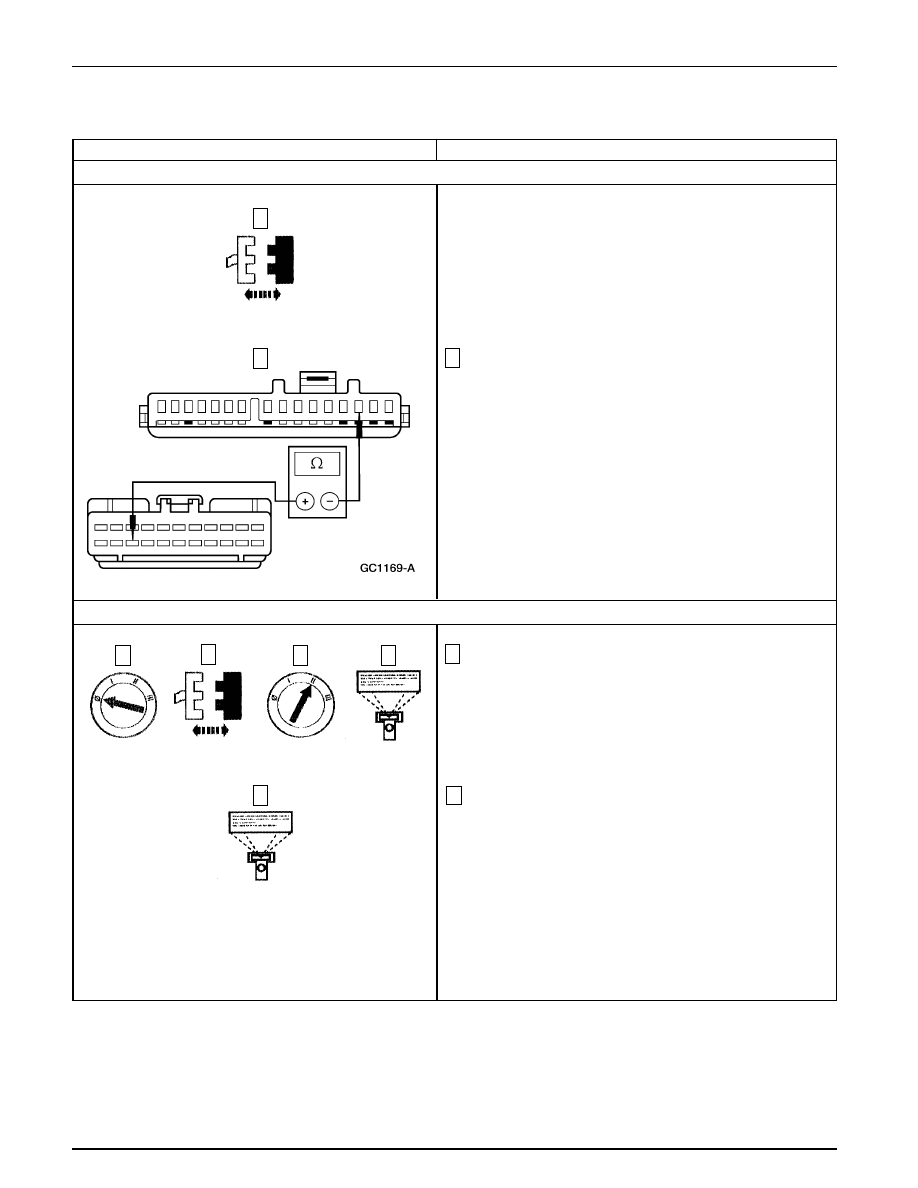

Mida la resistencia entre C282-14 del GEM, circuito 783
(GY) y C286-3 del grupo de instrumentos, circuito 783
(GY).

•

¿La resistencia es menor de 5 ohmios?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

REPARE el circuito 783 (GY). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

2

→

→

→

→

→

Si

→

→

→

→

→

No

2

Grupo de Instrumentos

1

X10 VERIFIQUE SI ELCIRCUITO 783 (GY) ESTA ABIERTO

X11 VERIFIQUE SI EL CIRCUITO IMPRESO ESTA EN CORTO CON LA TENSION DE ALIMENTACION

1

Grupo de Instrumentos

5

4

3

Grupo de Instrumentos

413-01-82

413-01-82

2

Observe el PID 4WDLOW.

3

Conmute el comando activo LOW LAMP a ON y luego a
OFF. El indicador de 4x4 LOW se debe iluminar y luego
se debe apagar.

•

¿El indicador funciona correctamente?

El indicador funciona correctamente; REFIERASE
a la Sección 308-07A.

Si el PID 4WDLOW indica ON-B-, Vaya a X17.

Si el PID 4WDLOW indica OFFO-G, Vaya a X14.

3

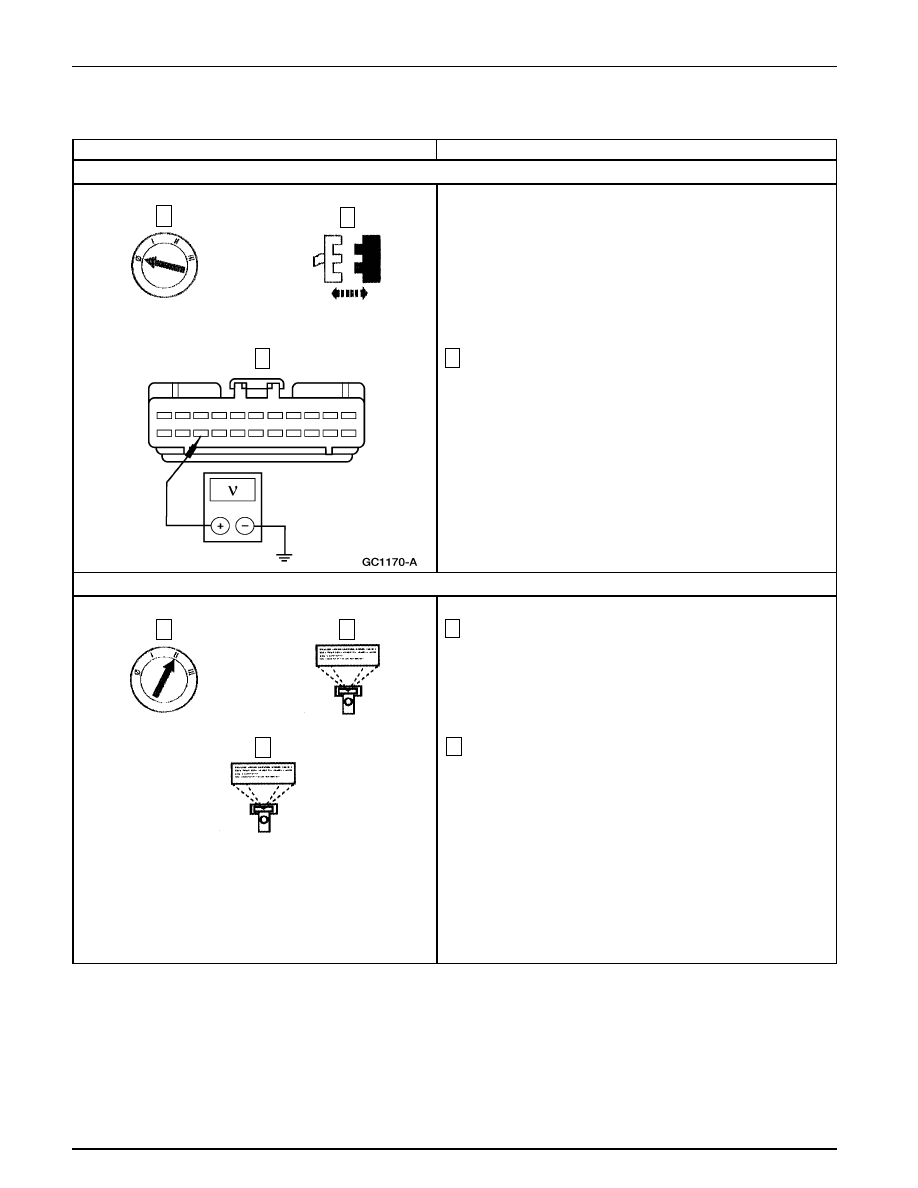

Mida el voltaje entre C282-14 del GEM, circuito 783 (GY)
y tierra.

•

¿Hay alguna indicación de voltaje?

REPARE el circuito 783 (GY). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

3

→

→

→

→

→

Si

→

→

→

→

→

No

X12 VERIFIQUE SI EL CIRCUITO 783 (GY) ESTA EN CORTO CON LA TENSION DE ALIMENTACION

X13 VERIFIQUE EL INDICADOR DE 4X4 BAJA

1

3

2

1

2

GEM C282

Grupo de Instrumentos

413-01-83

413-01-83

•

¿Se ilumina el indicador de 4X4 LOW?

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

Vaya a X15.

3

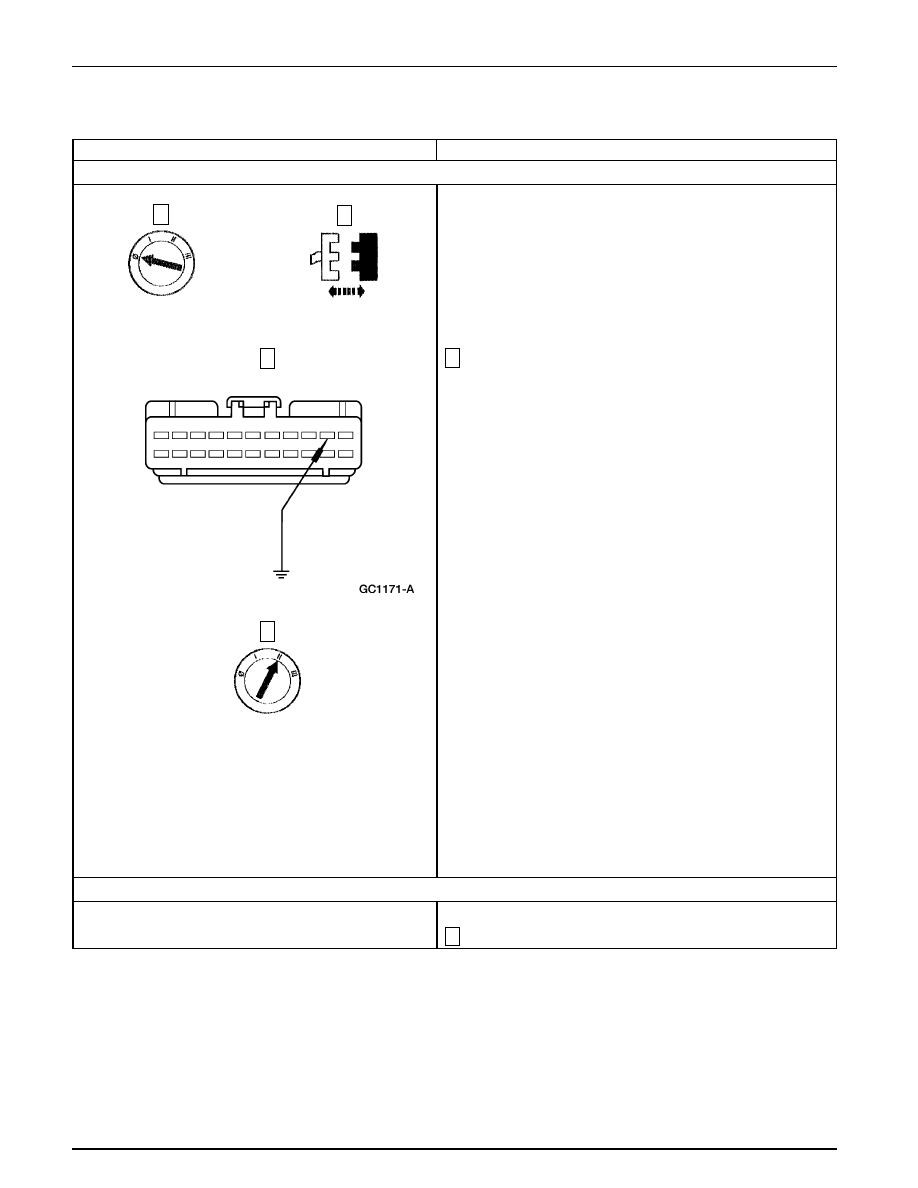

Conecte un puente con fusible de 7.5A entre C282-10 del
GEM, circuito 784 (LB/BK) y tierra.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

3

X14 VERIFIQUE EL GEM

X15 VERIFIQUE EL BULBO INDICADOR DE 4X4 LOW

1

Remueva el bulbo indicador de 4x4 LOW.

4

1

2

GEM C282

Grupo de Instrumentos

413-01-84

413-01-84

→

→

→

→

→

Si

→

→

→

→

→

No

2

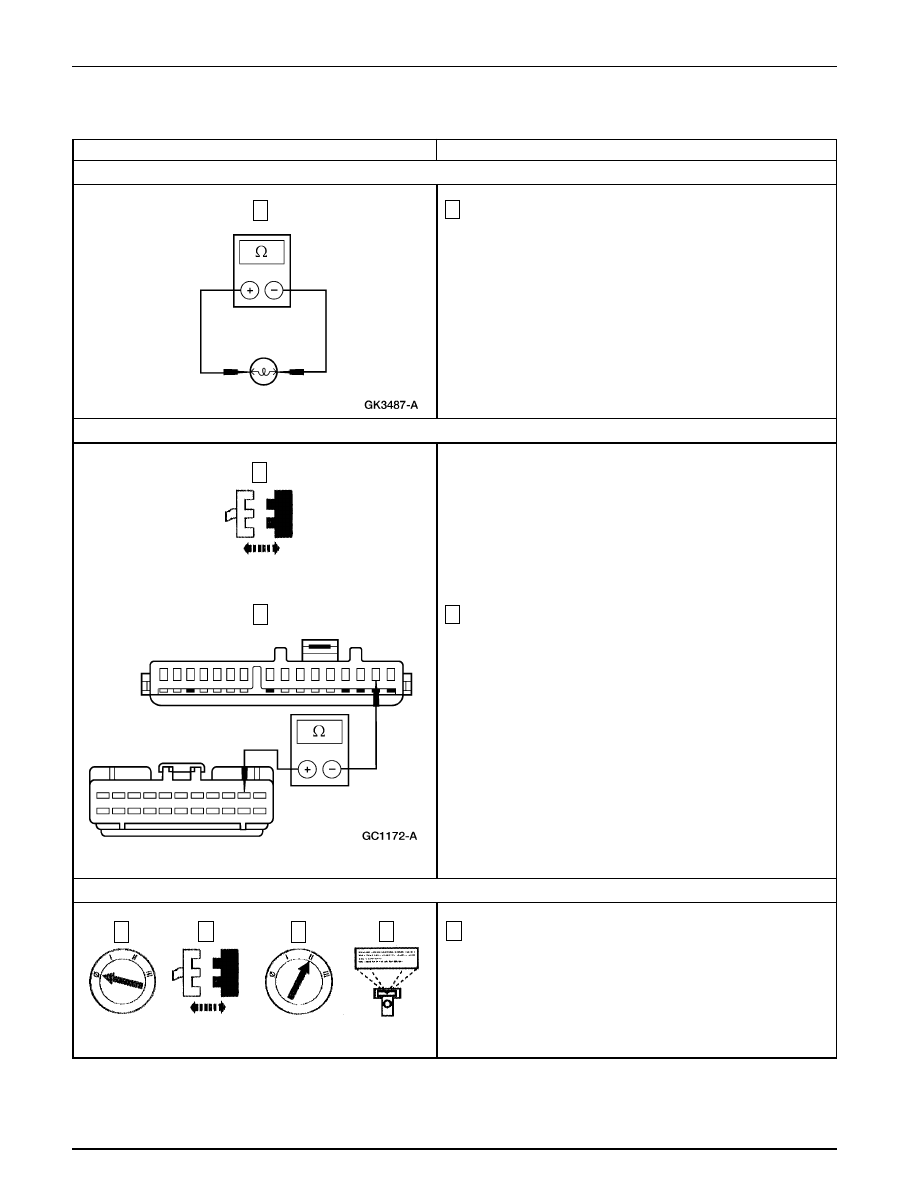

Mida la resistencia entre C282-10 del GEM, circuito 784
(LB/BK) y C286-2 del grupo de instrumentos, circuito 784
(LB/BK).

•

¿La resistencia es menor de 5 ohmios?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

REPARE el circuito 784 (LB/BK). BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

2

Mida la continuidad entre los terminales del bulbo.

•

¿Hay continuidad?

Vaya a X16.

INSTALE un nuevo bulbo. BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

2

X15 VERIFIQUE EL BULBO INDICADOR DE 4X4 LOW (Continuación)

X16 VERIFIQUE SI EL CIRCUITO 784 (LB/BK) ESTA ABIERTO

X17 VERIFIQUE SI EL CIRCUITO IMPRESO ESTA EN CORTO CON LA TENSION DE ALIMENTACION

4

Observe el PID 4WDLOW.

1

Grupo de Instrumentos

4

Grupo de Instrumentos

1

2

3

2
