Grupo de Instrumentos

413-01-77

413-01-77

2

Verifique si el indicador de O/D OFF funciona.

•

¿Funciona el indicador O/D OFF?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

Vaya a X5.

1

Verifique el indicador inoperante.

•

¿El indicador de 4x4 HIGH es inoperante?

Vaya a X7.

Si el indicador 4x4 LOW es inoperante, Vaya a X13.

Si ambos indicadores son inoperantes, Vaya a X4.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

X3

VERIFIQUE SI LA LAMPARA INDICADORA ESTA INOPERATIVA

1

X4

VERIFIQUE SI LA LAMPARA DE O/D OFF FUNCIONA

Grupo de Instrumentos

413-01-78

413-01-78

3

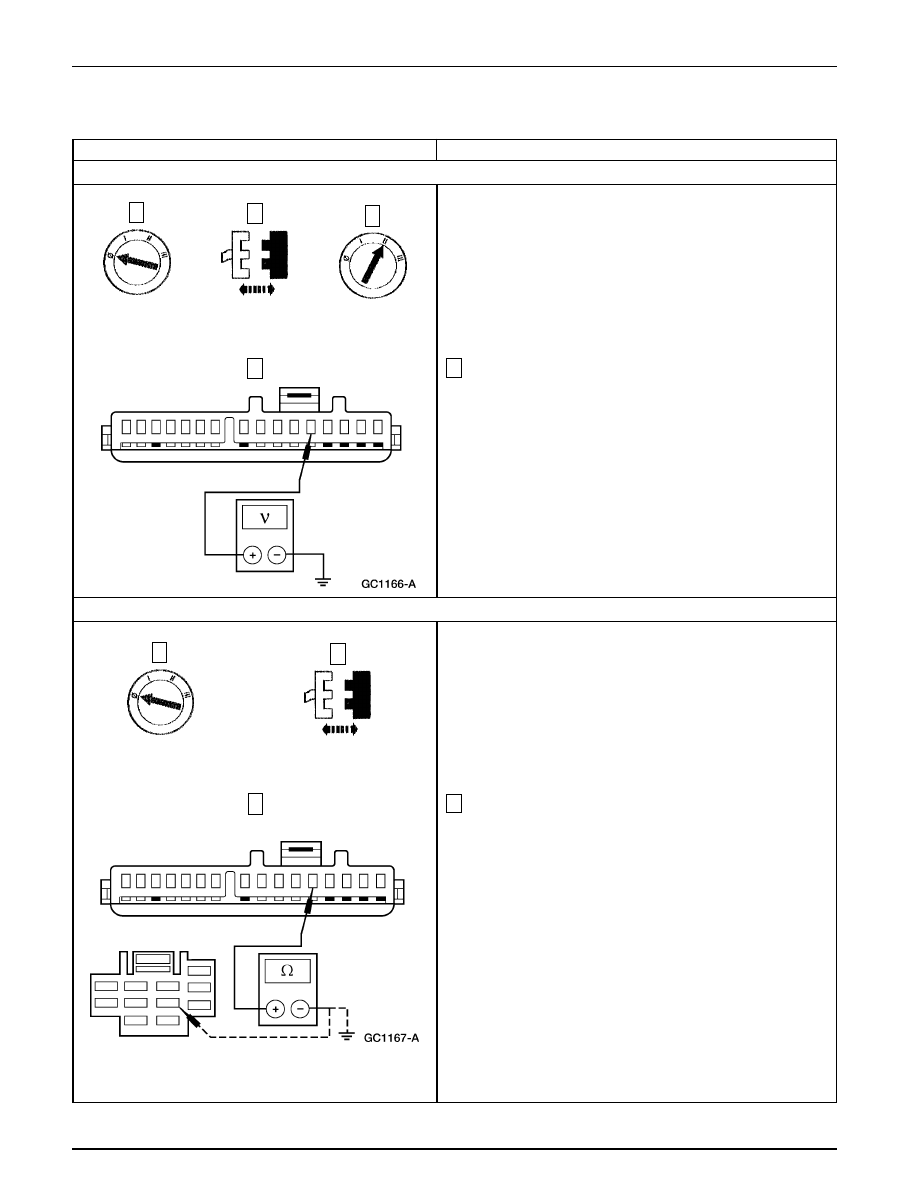

Mida la resistencia entre C286-5 del grupo de
instrumentos, circuito 484 (OG/BK) y C216-8 del
interruptor de los faros, circuito 484 (OG/BK); y entre
C286-5 del grupo de instrumentos, circuito  484 (OG/BK)
y tierra.

•

¿La resistencia es menor de 5 ohmios entre el grupo
de instrumentos y el interruptor de los faros; y mayor
de 10.000 ohmios entre el grupo de instrumentos y
tierra?

REFIERASE a la Sección 417-01.

REPARE el circuito 484 (OG/BK). BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

4

Mida el voltaje entre C286-5 del grupo de instrumentos,
circuito 484 (OG/BK) y tierra.

•

¿La tensión es superior a 10 voltios?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

Vaya a X6.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

Grupo de Instrumentos

1

2

3

X5

VERIFIQUE EL VOLTAJE EN LOS INDICADORES

X6

VERIFIQUE SI EL CIRCUITO 484 (OG/BK) ESTA INTERRUMPIDO O A TIERRA

Grupo de Instrumentos

1

2

3

4

Grupo de Instrumentos

413-01-79

413-01-79

2

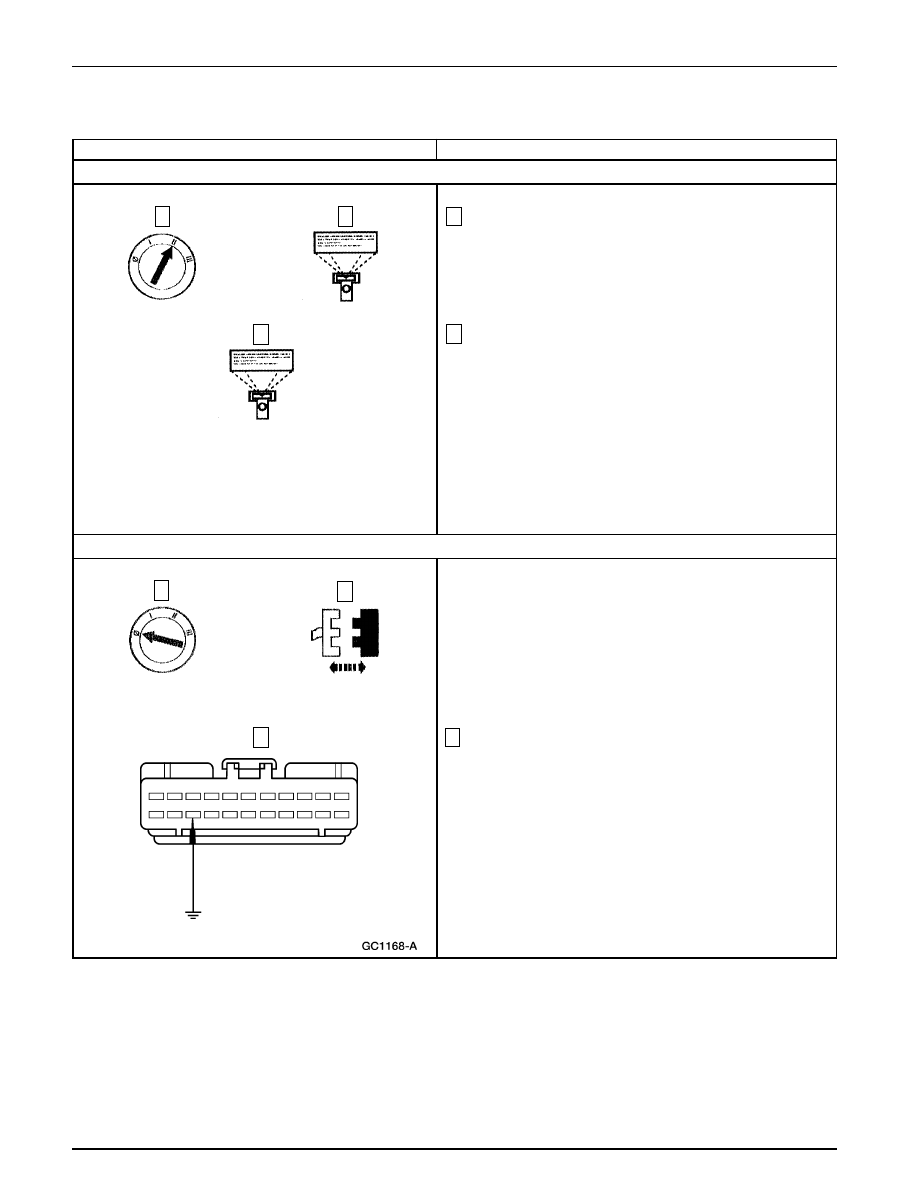

Observe el PID 4WDHIGH.

3

Conmute el comando activo HIGH LAMP a ON y luego a
OFF. El indicador se debe iluminar y luego apagarse.

•

¿El indicador funciona correctamente?

El indicador funciona correctamente; REFIERASE
a la Sección 308-07A.

Si el PID 4WDHIGH indica ON-B-, Vaya a X11.

Si el PID 4WDHIGH indica, OFFO-G, Vaya a X8.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

X7

VERIFIQUE EL INDICADOR DE 4X4 HIGH

X8

VERIFIQUE EL GEM

3

Conecte un puente con fusible de 7.5A entre C282-14 del
GEM, circuito 783 (GY) y tierra.

1

3

2

1

2

GEM C282

3

Grupo de Instrumentos

413-01-80

413-01-80

1

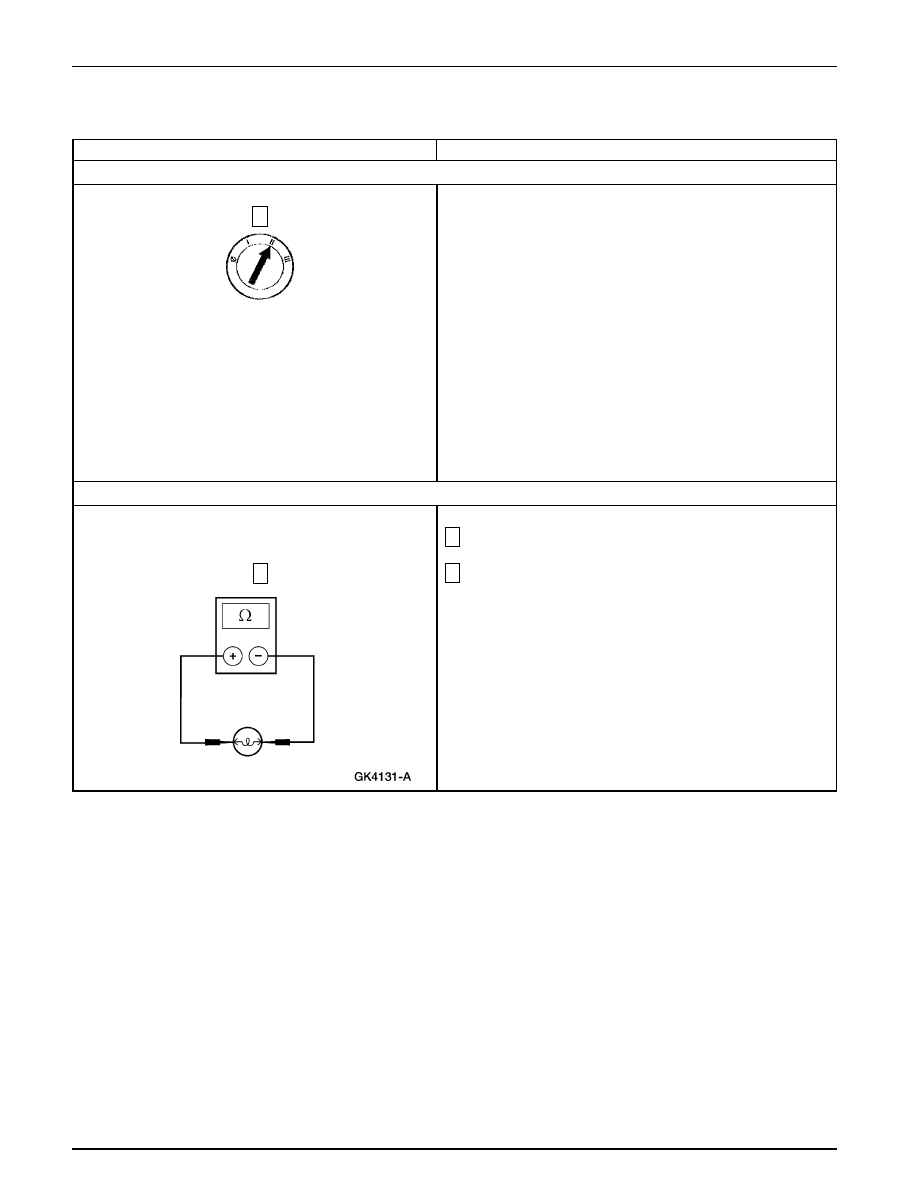

Remueva el bulbo indicador de 4X4 HIGH.

2

Mida la continuidad entre los terminales del bulbo.

•

¿Hay continuidad?

Vaya a X10.

INSTALE un nuevo bulbo. BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

•

¿Se  ilumina el indicador de 4x4 HIGH?

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

Vaya a X9.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA (Continuación)

4

2

→

→

→

→

→

Si

→

→

→

→

→

No

X8

VERIFIQUE EL GEM (Continuación)

X9

VERIFIQUE EL BULBO INDICADOR DE 4X4 HIGH
