Ford Explorer / Mercury Mountaineer. Manual - parte 747

Grupo de Instrumentos

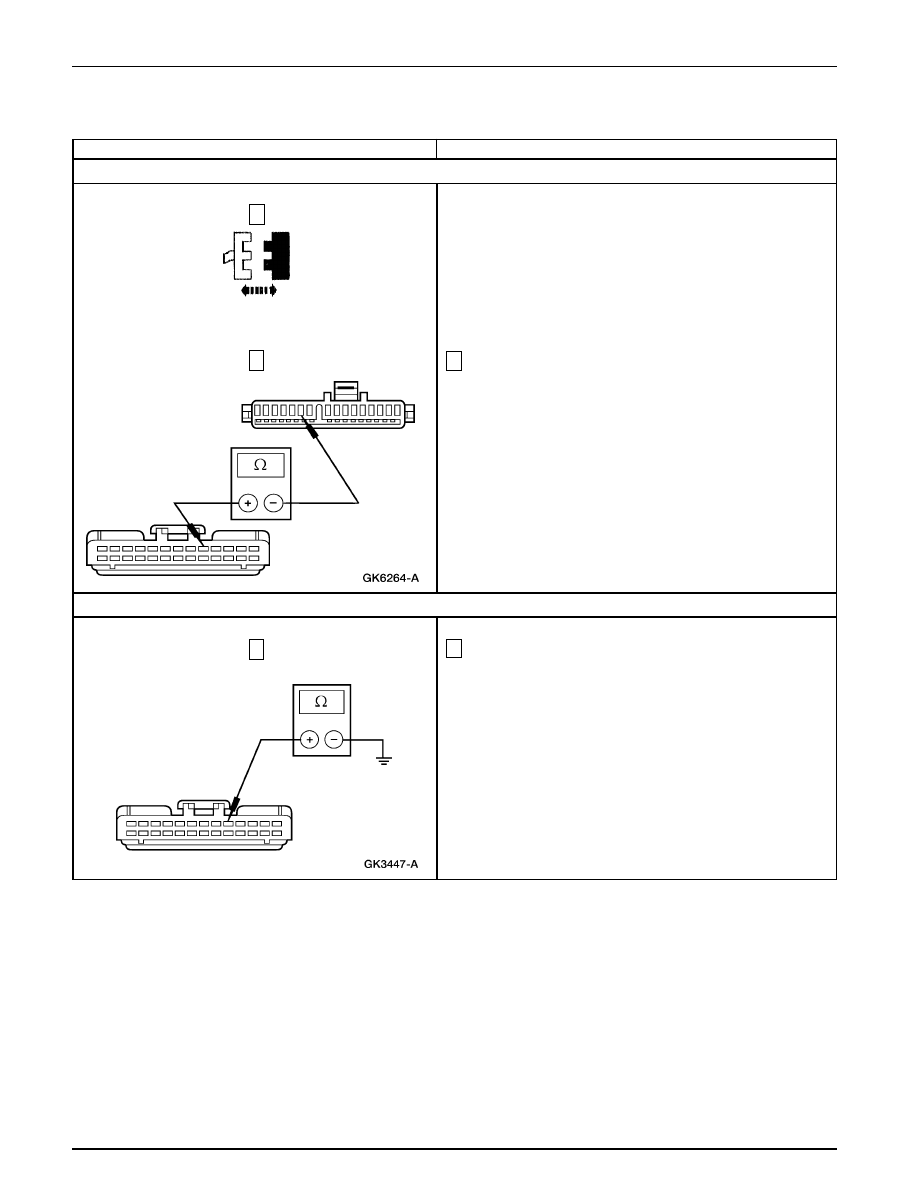

413-01-69

413-01-69

1

Mida la resistencia entre C280-9 en el GEM, circuito 627
(BK/OG) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

REPARE el circuito 627 (BK/OG). BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

2

Mida la resistencia entre C280-9 en el GEM, circuito 627
(BK/OG) y C286-11, en el grupo de instrumentos, circuito
627 (BK/OG).

•

¿La resistencia es menor de 5 ohmios?

Vaya a V8.

REPARE el circuito 627 (BK/OG). BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint V: EL INDICADOR DE PUERTA ABIERTA NO FUNCIONA CORRECTAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

2

V7

VERIFIQUE SI EL CIRCUITO 627 (BK/OG) ESTA ABIERTO

GEM C280

V8

VERIFIQUE SI EL CIRCUITO 627 (BK/OG) ESTA A TIERRA

Grupo de Instrumentos

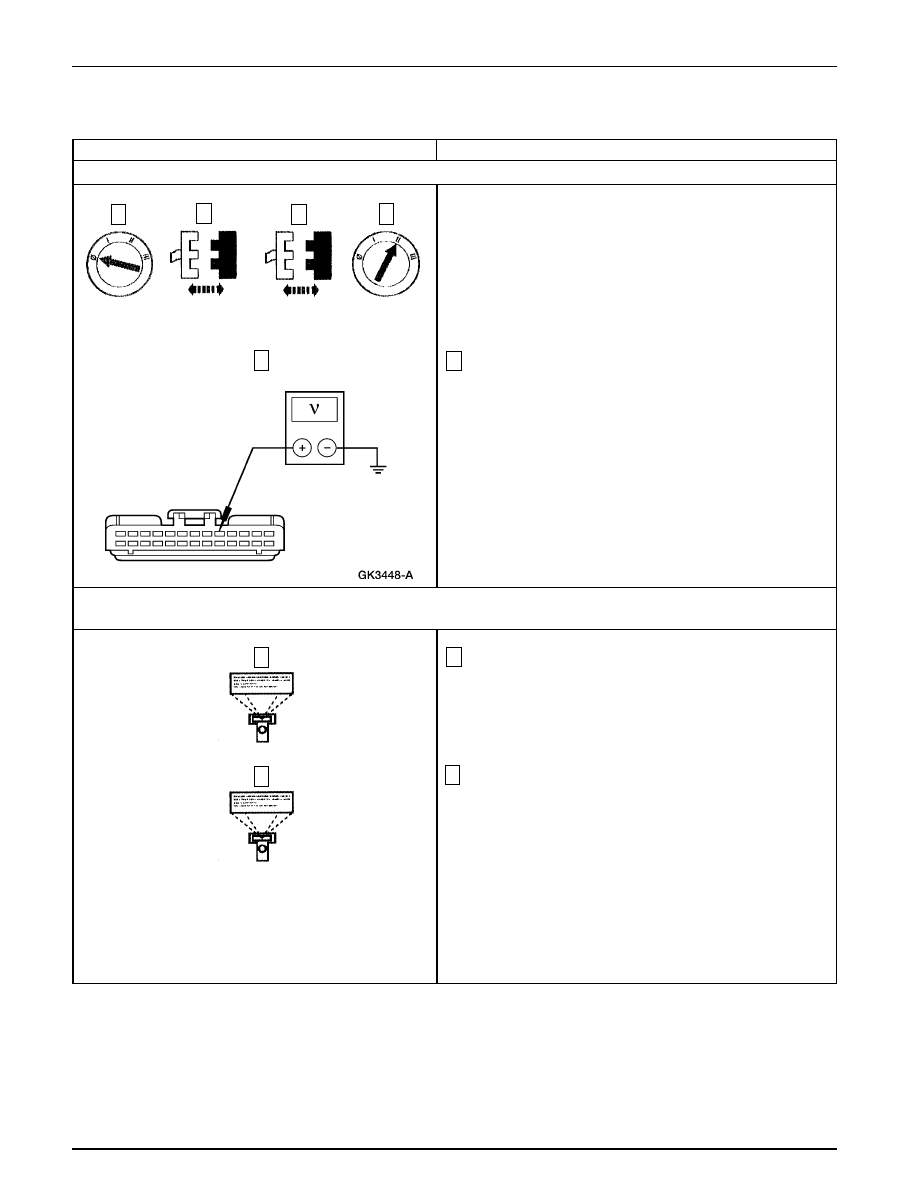

413-01-70

413-01-70

1

Observe el PID DRAJR_L.

2

Ponga el comando activo AJAR LAMP en OFF.

•

¿El PID DRAJR_L indica OFF—?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

INSTALE un nuevo GEM. BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

5

Mida el voltaje entre C280-9 del GEM, circuito 627
(BK/OG) y tierra.

•

¿Hay alguna indicación de voltaje?

REPARE el circuito 627 (BK/OG). BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

Vaya a V10.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint V: EL INDICADOR DE PUERTA ABIERTA NO FUNCIONA CORRECTAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

5

V9

VERIFIQUE SI EL CIRCUITO 627 (BK/OG) ESTA EN CORTO CON LA TENSION DE ALIMENTACION

V10 VERIFIQUE SI EL GRUPO DE INSTRUMENTOS ESTA EN CORTO CON LA TENSION DE ALIMENTACION –

OBSERVE EL PID DRAJR_L

1

2

2

GEM C280

Grupo de Instrumentos

1

3

4

Grupo de Instrumentos

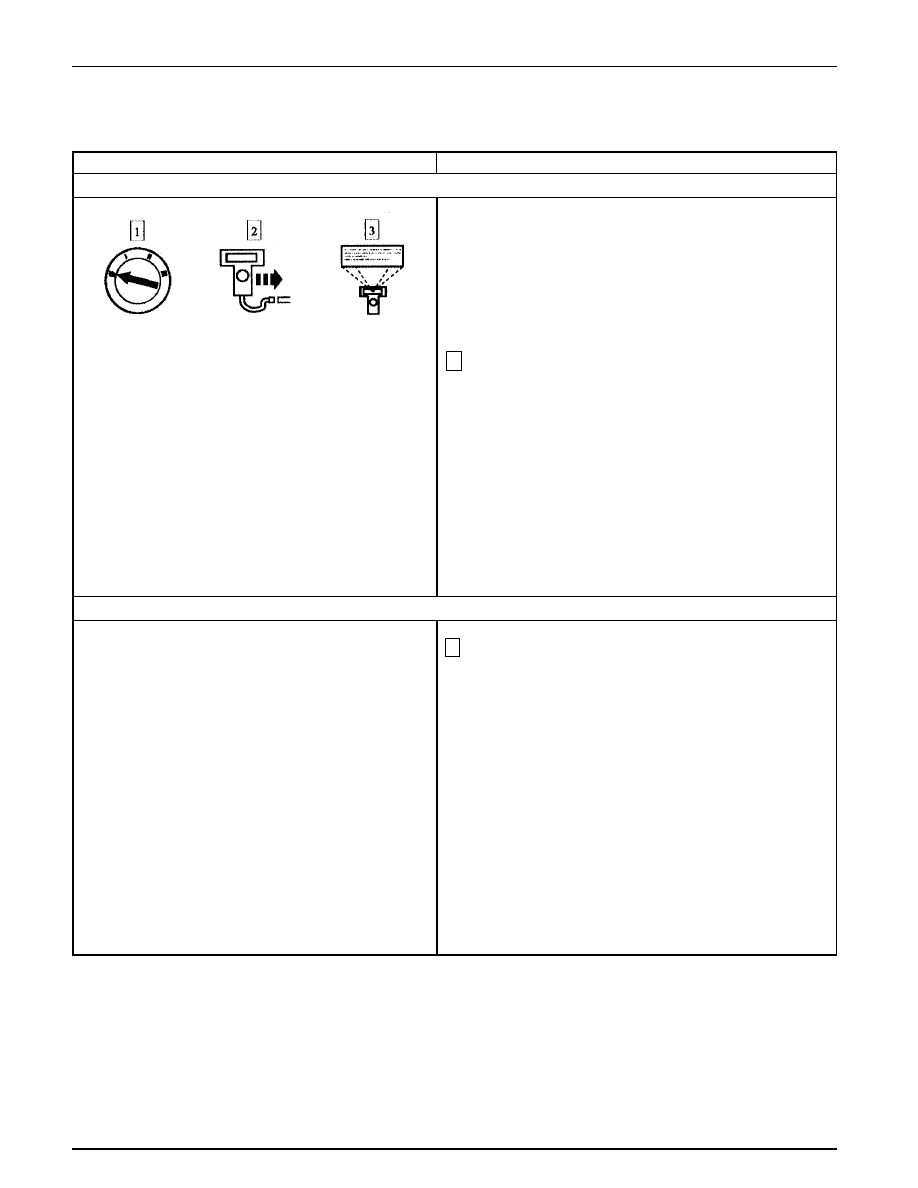

413-01-71

413-01-71

1

Utilice los resultados registrados en las auto-pruebas
continua y a exigencia.

•

¿Hay algún DTC registrado?

Si es el DTC B1342, INSTALE un nuevo GEM.
REFIERASE a la Sección 419-10. BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

Si es el DTC B1426, Vaya a W9.

Si es el DTC B1428, Vaya a W3.

Si es el DTC B1462, REFIERASE a la Sección
413-09.

Vaya a W3.

W2 RECUPERE LOS CÓDIGOS DE DIAGNOSTICO DE FALLAS (DTCS)

4

Nota: Si el vehículo está equipado con transmisión manual
oprima el pedal del embrague mientras pone el interruptor
de la ignición en START.

Observe el PID IGN_GEM mientras pasa el interruptor de
la ignición por las posiciones de START, RUN, OFF y ACC.

•

¿Los valores del PID coinciden con las posiciones del
interruptor de la ignición?

Vaya a W2.

REFIERASE a la Sección 417-02.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint W: EL INDICADOR DE ALARMA DE CINTURON DE SEGURIDAD NO FUNCIONA
CORRECTAMENTE

W1 VERIFIQUE LOS ESTADOS DE LA IGNICION

NGS

Grupo de Instrumentos

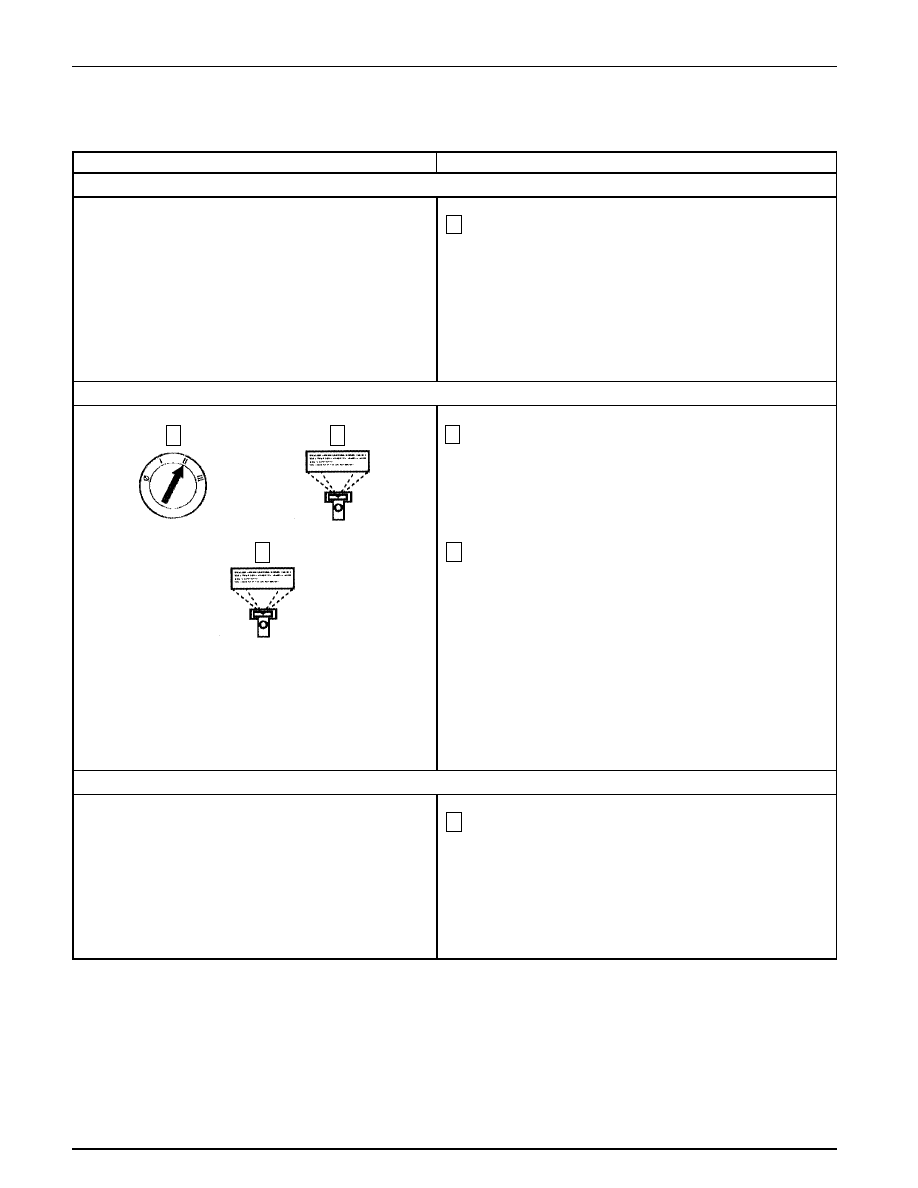

413-01-72

413-01-72

2

Observe el PID SBLTLMP.

3

Conmute el comando activo SBLT LAMP entre ON y OFF.

•

¿El PID SBLTLMP coincide con el modo del comando
activo?

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

Si el PID SBLTLMP indica OFFO-G, Vaya a W5.

Si el PID SBLTLMP indica ON-B-, Vaya a W10.

1

Verifique la operación del tono de alarma de cinturón de
seguridad.

•

¿Funciona el tono de alarma de cinturón de seguridad?

Vaya a W4.

REFIERASE a la Sección 413-09.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint W: EL INDICADOR DE ALARMA DE CINTURON DE SEGURIDAD NO FUNCIONA
CORRECTAMENTE (Continuación)

W3 VERIFIQUE LA OPERACION DEL TONO DE ALARMA DE CINTURON DE SEGURIDAD

W4 VERIFIQUE EL PID SBLTLMP MIENTRAS CONMUTA EL COMANDO ACTIVO DE SBLT LAMP

W5 VERIFIQUE LA OPERACION DEL INDICADOR DE COMBUSTIBLE

1

Verifique la operación del indicador del combustible.

•

¿Funciona el indicador del combustible?

Vaya a W7.

Vaya a W6.

2

1

→

→

→

→

→

Si

→

→

→

→

→

No

3
