Grupo de Instrumentos

413-01-73

413-01-73

3

Mida la resistencia entre los terminales 8 de C287 y 10 de
C288, en el grupo de instrumentos.

•

¿La resistencia es menor de 5 ohmios?

Vaya a W8.

REVISE el bulbo del indicador de alarma de cinturón
de seguridad. INSTALE un nuevo bulbo si es
necesario. Si el componente está BIEN, INSTALE
un nuevo circuito impreso. REFIERASE a Circuito
Impreso del Grupo de Instrumentos. BORRE los
DTCs. PRUEBE si la operación del sistema es
normal.

4

Mida el voltaje entre C287-8 en el grupo de instrumentos,
circuito 640 (RD/YE) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a W7.

REPARE el circuito 640 (RD/YE). PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint W: EL INDICADOR DE ALARMA DE CINTURON DE SEGURIDAD NO FUNCIONA
CORRECTAMENTE (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

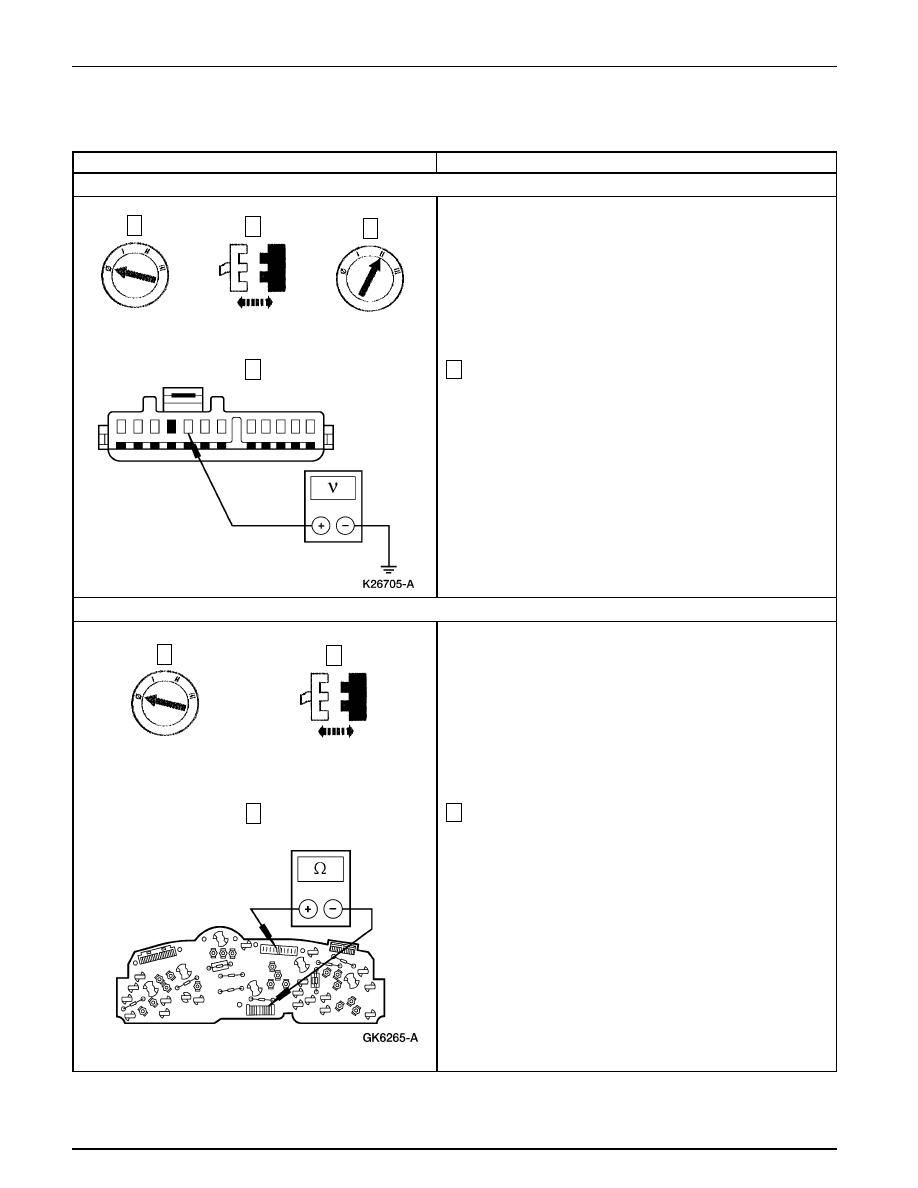

W6 VERIFIQUE EL VOLTAJE EN EL GRUPO DE INSTRUMENTOS

Grupo de Instrumentos

1

2

3

W7 VERIFIQUE SI EL CIRCUITO IMPRESO DEL GRUPO DE INSTRUMENTOS ESTA ABIERTO

3

4

Grupo de Instrumentos

1

2

Grupo de Instrumentos

413-01-74

413-01-74

1

Mida la resistencia entre C280-12 del GEM, circuito 871
(YE) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

REPARE el circuito 871 (YE). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

2

Mida la resistencia entre C280-12 del GEM, circuito 871
(YE), y C288-10 del grupo de instrumentos, circuito 871
(YE).

•

¿La resistencia es menor de 5 ohmios?

Vaya a W9.

REPARE el circuito 871 (YE). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint W: EL INDICADOR DE ALARMA DE CINTURON DE SEGURIDAD NO FUNCIONA
CORRECTAMENTE (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

1

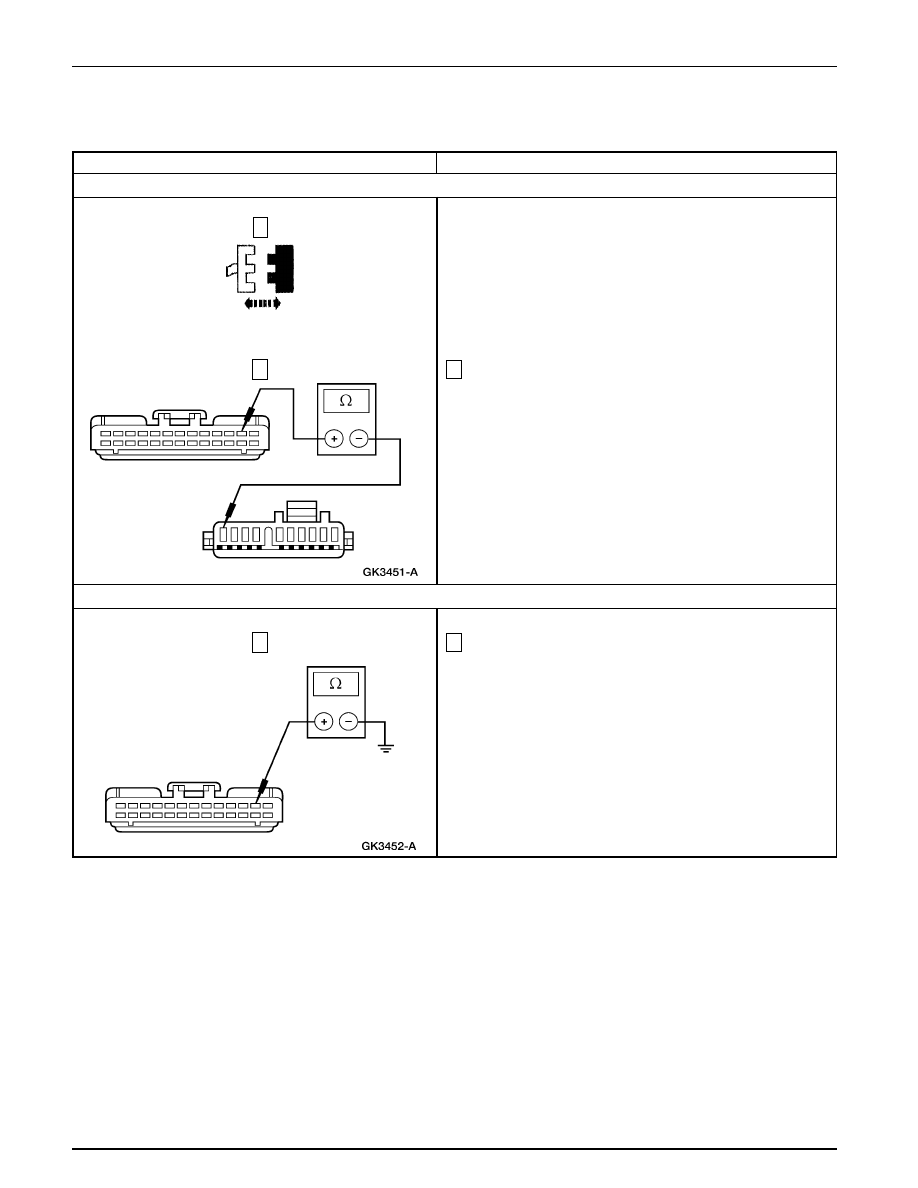

W8 VERIFIQUE SI EL CIRCUITO 871 (YE) ESTA ABIERTO

W9 VERIFIQUE SI EL CIRCUITO 871 (YE) ESTA A TIERRA

GEM C280

Grupo de Instrumentos

413-01-75

413-01-75

1

Observe el PID SBLTLMP.

2

Ponga el comando activo SBLT LAMP en OFF.

•

¿El PID SBLTLMP indica OFF O-G?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

INSTALE un nuevo GEM. REFIERASE a la Sección
419-10. BORRE los DTCs. PRUEBE si la operación
del sistema es normal.

5

Mida el voltaje entre C280-12 del GEM, circuito 871 (YE)
y tierra.

•

¿Hay alguna indicación de voltaje?

REPARE el circuito 871 (YE). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

Vaya a W11.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint W: EL INDICADOR DE ALARMA DE CINTURON DE SEGURIDAD NO FUNCIONA
CORRECTAMENTE (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

5

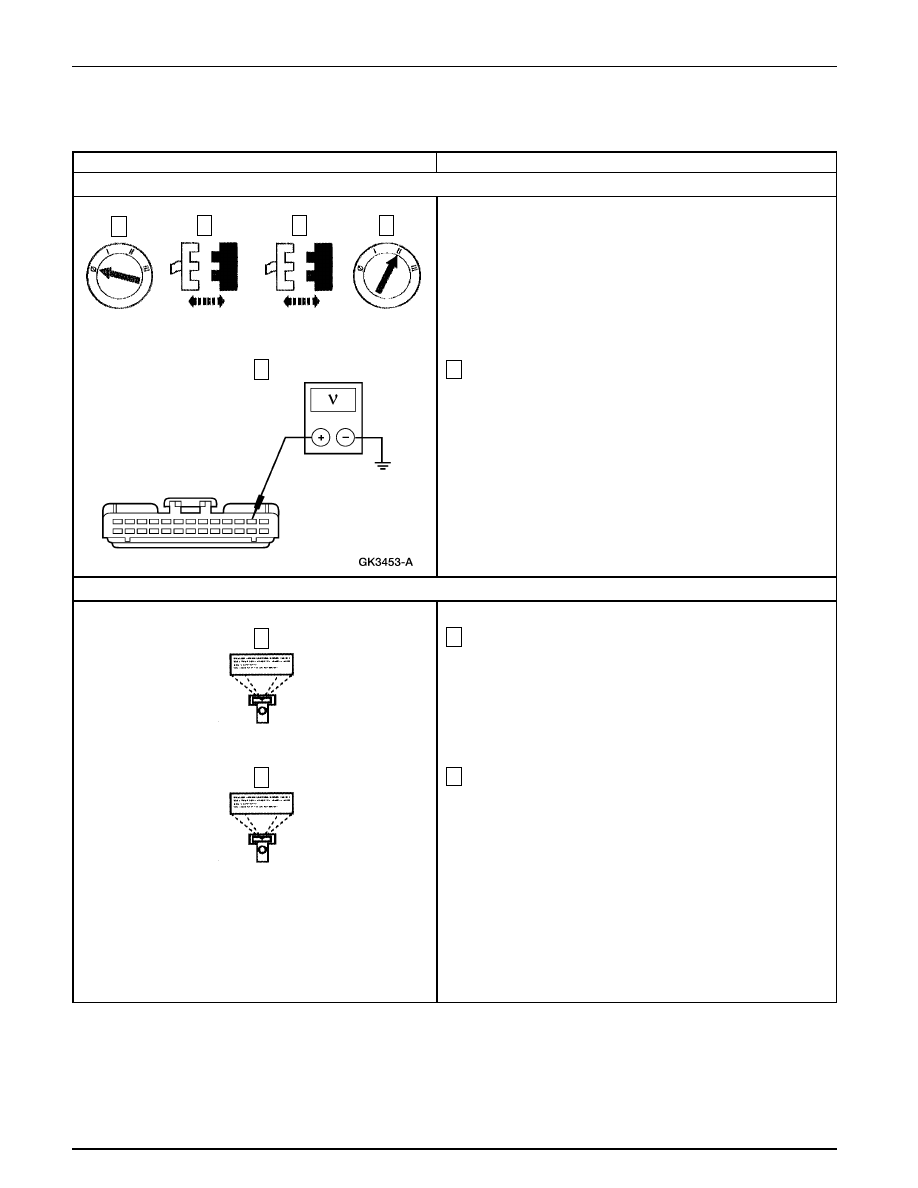

W10 VERIFIQUE SI EL CIRCUITO 871 (YE) ESTA EN CORTO CON LA TENSION DE ALIMENTACION

W11 VERIFIQUE EL PID SBLTLMP CON EL COMANDO ACTIVO SBLTLMP DESACTIVADO

1

2

GEM C280

Grupo de Instrumentos

1

3

4

2

Grupo de Instrumentos

413-01-76

413-01-76

1

Utilice los resultados registrados en las auto-pruebas
continua y a exigencia.

•

¿Hay algún DTC registrado?

Si es el DTC B1342, REEMPLACE el GEM.
BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

Si es el DTC P1804, Vaya a X3.

Si es el DTC P1806, Vaya a X3.

Si es el DTC P1808, Vaya a X3.

Si es el DTC P1810, Vaya a X3.

Vaya a X3.

2

Nota: Si el vehículo está equipado con transmisión manual,
oprima el pedal del embrague cuando ponga el interruptor
de la ignición en START.

Observe el PISD IGN_GEM mientras para el interruptor
de la ignición por las posiciones de START, RUN, OFF y
ACC.

•

¿Los valores de PID coinciden con las posiciones del
interruptor?

Vaya a X2.

REFIERASE a la Sección 417-02.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint X: INDICADOR INOPERANTE – INDICADOR INOPERANTE– 4X4 ALTA, 4X4 BAJA

X1

VERIFIQUE LOS ESTADOS DE LA IGNICIÓN

X2

RECUPERE LOS CODIGOS DE DIAGNOSTICO DE FALLAS

NGS
