Ford Explorer / Mercury Mountaineer. Manual - parte 744

Grupo de Instrumentos

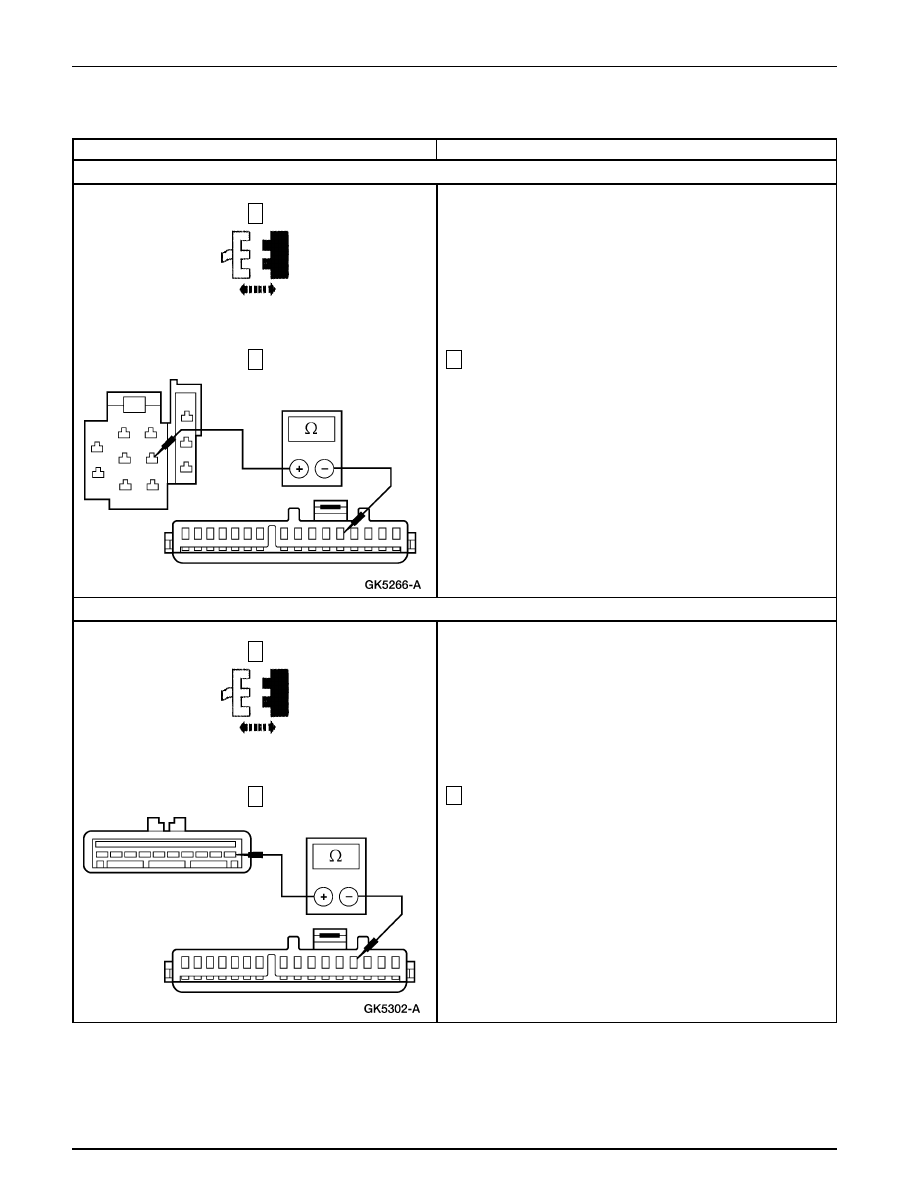

413-01-57

413-01-57

2

Mida la resistencia entre C171-1 del servo del control de
velocidad, circuito 203 (OG/LB) y C286-4 en el grupo de
instrumentos, circuito 203 (OG/LB).

•

¿La resistencia es menor de 5 ohmios?

Vaya a R9.

REPARE el circuito 203 (OG/LB). PRUEBE si la
operación del sistema es normal.

2

Mida la resistencia entre C216-8 del interruptor de los
faros, circuito 484 (OG/BK) y C286-5 en el grupo de
instrumentos, circuito 484 (OG/BK).

•

¿La resistencia es menor de 5 ohmios?

INSTALE un nuevo interruptor. REFIERASE a la
Sección 417-01. PRUEBE si la operación del
sistema es normal.

REPARE el circuito 484 (OG/BK). PRUEBE si la
operación del sistema es normal.

Prueba Pinpoint R: EL INDICADOR DEL CONTROL DE VELOCIDAD NUNCA/SIEMPRE ENCIENDE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA (Continuación)

2

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

1

Servo Control de Velocidad C171

R7

VERIFIQUE SI EL CIRCUITO 484 (OG/BK) ESTA ABIERTO

R8

VERIFIQUE EL CIRCUITO 203 (OG/LB)

Interruptor de los Faros C216

Grupo de Instrumentos

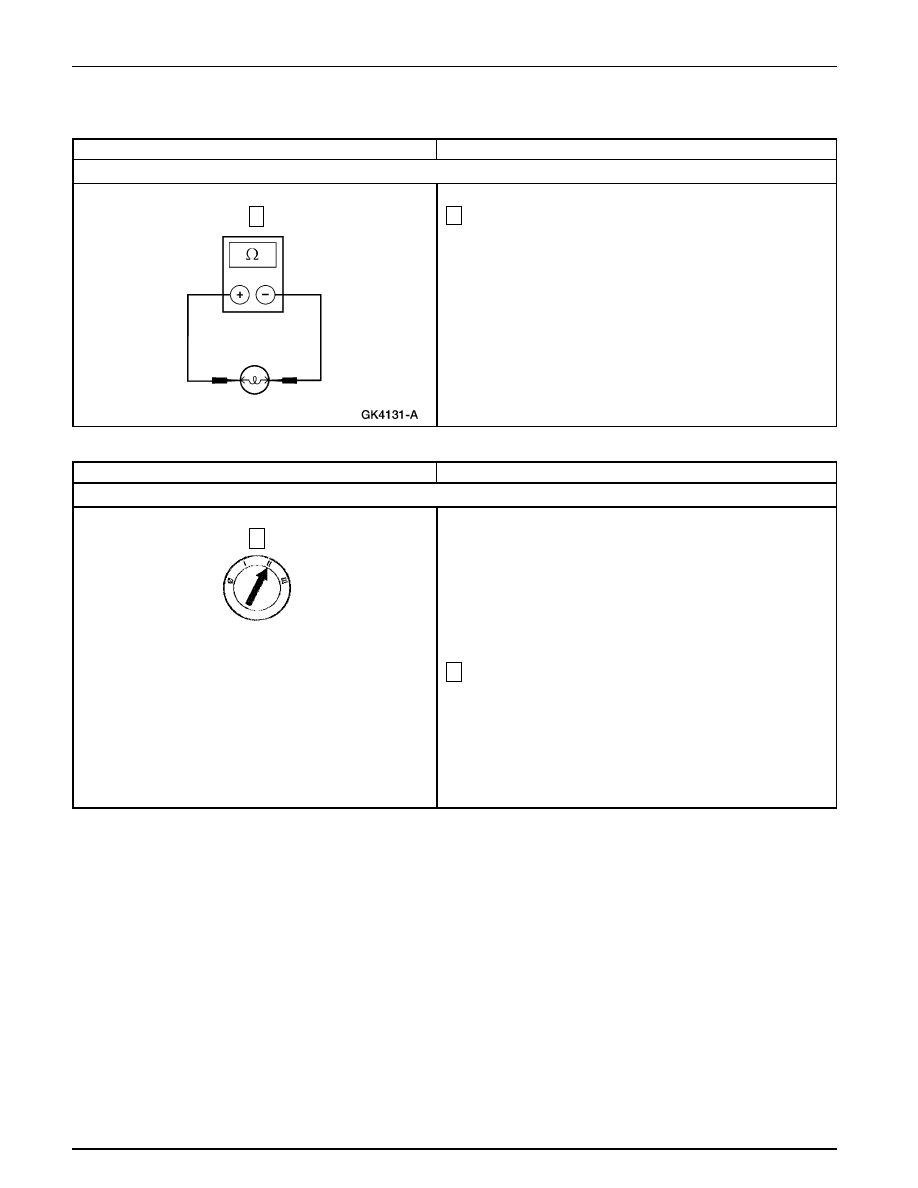

413-01-58

413-01-58

2

Aplique el freno de aparcamiento.

•

¿Se ilumina el indicador de alarma de los FRENOS?

LIBERE el freno. Vaya a S2.

Vaya a S5.

1

Mida la continuidad entre los terminales del bulbo del
indicador del control de velocidad.

•

¿Hay continuidad?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
PRUEBE si la operación del sistema es normal.

INSTALE un nuevo bulbo. PRUEBE si la operación
del sistema es normal.

Prueba Pinpoint R: EL INDICADOR DEL CONTROL DE VELOCIDAD NUNCA/SIEMPRE ENCIENDE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA (Continuación)

1

→

→

→

→

→

Si

→

→

→

→

→

No

R9

VERIFIQUE EL BULBO DEL INDICADOR DEL CONTROL DE VELOCIDAD

Prueba Pinpoint S: INDICADOR INOPERANTE – ALARMA ROJA DE LOS FRENOS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

1

S1

VERIFIQUE EL CIRCUITO DE CONTROL DEL INTERRUPTOR DEL FRENO DE APARCAMIENTO

Grupo de Instrumentos

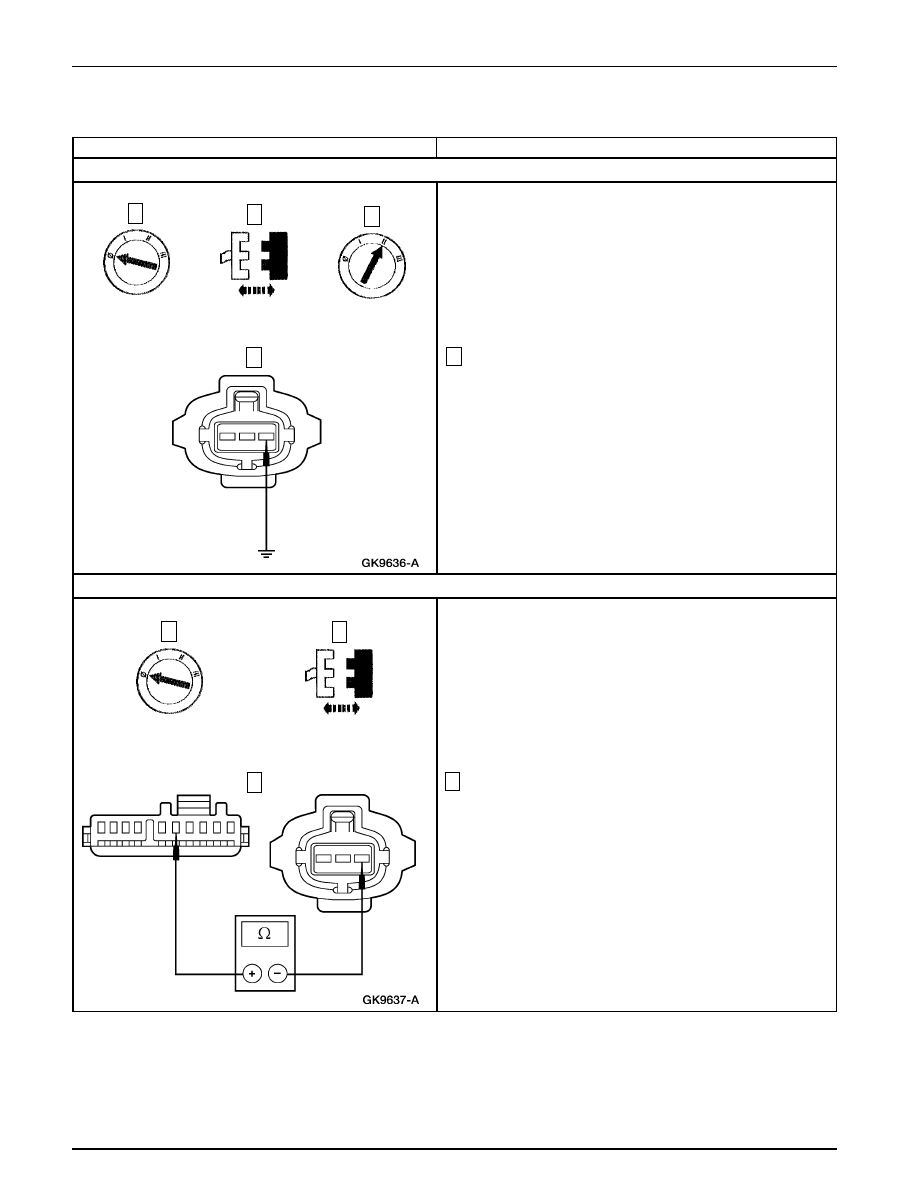

413-01-59

413-01-59

3

Mida la resistencia entre C288-5 del grupo de
instrumentos, circuito 977 (VT/WH), y C143-3 del
interruptor del nivel de fluido, circuito 977 (VT/WH).

•

¿La resistencia es menor de 5 ohmios?

Vaya a S4.

REPARE el circuito 977 (VT/WH). PRUEBE si la
operación del sistema es normal.

4

Conecte un puente con un fusible de 7.5A entre C143-3
del interruptor de nivel del fluido, circuito 977 (VT/WH)
y tierra.

•

¿Se ilumina el indicador rojo de alarma de FRENOS?

REFIERASE a la Sección 206-00.

Vaya a S3.

S2

VERIFIQUE EL CIRCUITO DE CONTROL DEL INDICADOR ROJO DE ALARMA DE LOS FRENOS

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint S: INDICADOR INOPERANTE – ALARMA ROJA DE LOS FRENOS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

S3

VERIFIQUE SI EL CIRCUITO 977 (VT/WH) ESTA ABIERTO

2

→

→

→

→

→

Si

→

→

→

→

→

No

4

1

2

3

1

Grupo de Instrumentos

Interruptor de Nivel de Fluido

de los Frenos C143

3

Grupo de Instrumentos

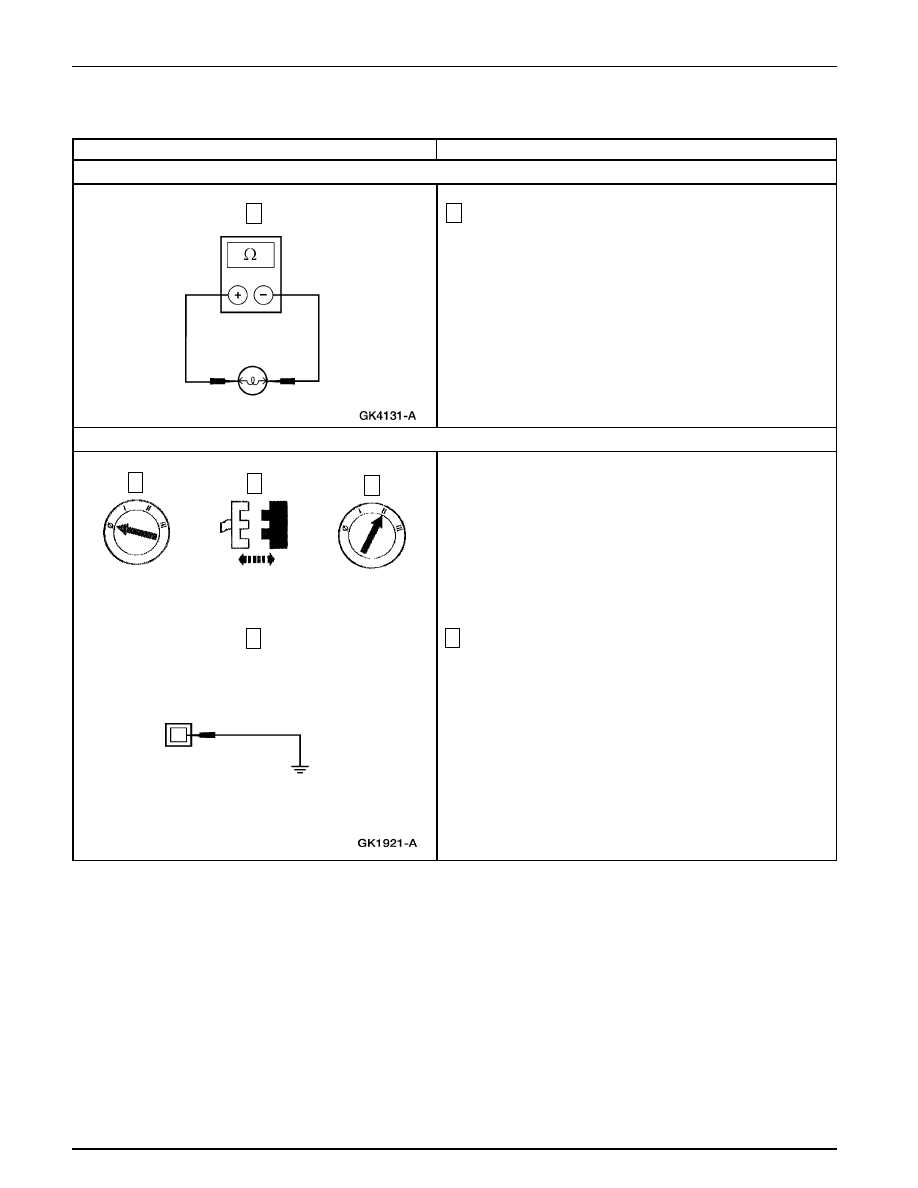

413-01-60

413-01-60

4

Conecte un puente con fusible de 7.5A entre C211 del
interruptor del freno de aparcamiento, circuito 162
(LG/RD) y tierra.

•

¿Se ilumina el indicador?

INSTALE un nuevo interruptor. PRUEBE si la
operación del sistema es normal.

Vaya a S6.

1

Mida la continuidad entre los terminales del bulbo del
indicador.

•

¿Hay continuidad?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
PRUEBE si la operación del sistema es normal.

INSTALE un nuevo bulbo. PRUEBE si la operación
del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint S: INDICADOR INOPERANTE – ALARMA ROJA DE LOS FRENOS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

2

3

4

S4

VERIFIQUE EL BULBO INDICADOR ROJO DE ALARMA DE FRENOS

S5

VERIFIQUE EL INTERRUPTOR DEL FRENO DE APARCAMIENTO

Interruptor del Freno de

Aparcamiento C211
