Ford Explorer / Mercury Mountaineer. Manual - parte 742

Grupo de Instrumentos

413-01-49

413-01-49

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint Q: INDICADOR INOPERANTE – CANCELACION DE O/D (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

Q2

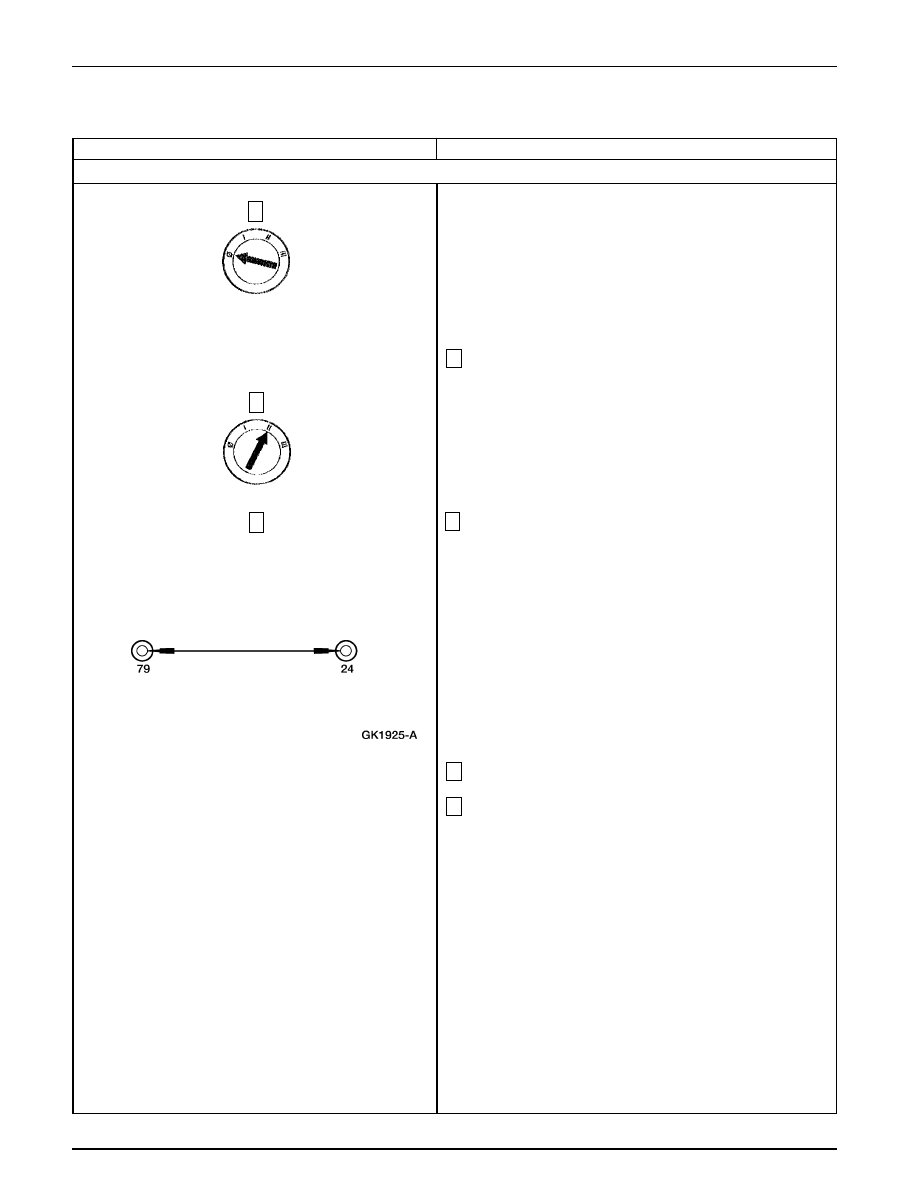

VERIFIQUE EL CIRCUITO DEL INDICADOR DE CANCELACION DE O/D

2

Conecte la Caja de Interconexiones EEC-V de 104 Pines.

4

Conecte un puente con fusible de 7.5A entre los pines 79
y 24 de la Caja de Interconexiones EEC-V de 104 Pines.

5

Ponga el interruptor de los faros en la posición de OFF.

6

Ponga el interruptor de los faros en la posición de ON.

•

¿Se ilumina el indicador de O/D OFF?

Refiérase a la Sección 307-05.

Si el indicador de O/D OFF no se ilumina cuando el
interruptor de los faros está en la posición de ON,
Vaya a Q3.

Si el indicador de O/D OFF no se ilumina cuando el
interruptor de los faros está en la posición de OFF,
Vaya a Q4.

Si el indicador de O/D OFF no se ilumina cuando el
interruptor de los faros está en la posición de ON u
OFF, Vaya a Q5.

1

3

4

Grupo de Instrumentos

413-01-50

413-01-50

4

Mida el voltaje entre C216-4 en el interruptor de los faros,
circuito 192 (BN/WH) y tierra.

•

¿La tensión es superior a 10 voltios?

INSTALE un nuevo interruptor de faros delanteros.
REFIERASE a la Sección 417-01. PRUEBE si la
operación del sistema es normal.

REPARE el circuito 192 (BN/WH). PRUEBE si la
operación del sistema es normal.

4

Rote el interruptor atenuador del panel hasta la posición
de máxima iluminación.

5

Mida el voltaje entre C216-9 del interruptor de los faros,
circuito 235 (RD/BK) y tierra.

•

¿La tensión es superior a 10 voltios?

INSTALE un nuevo interruptor de faros delanteros.
REFIÉRASE a la Sección 417-01. PRUEBE si la
operación del sistema es normal.

REPARE el circuito 235 (RD/BK). PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint Q: INDICADOR INOPERANTE – CANCELACION DE O/D (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

5

→

→

→

→

→

Si

→

→

→

→

→

No

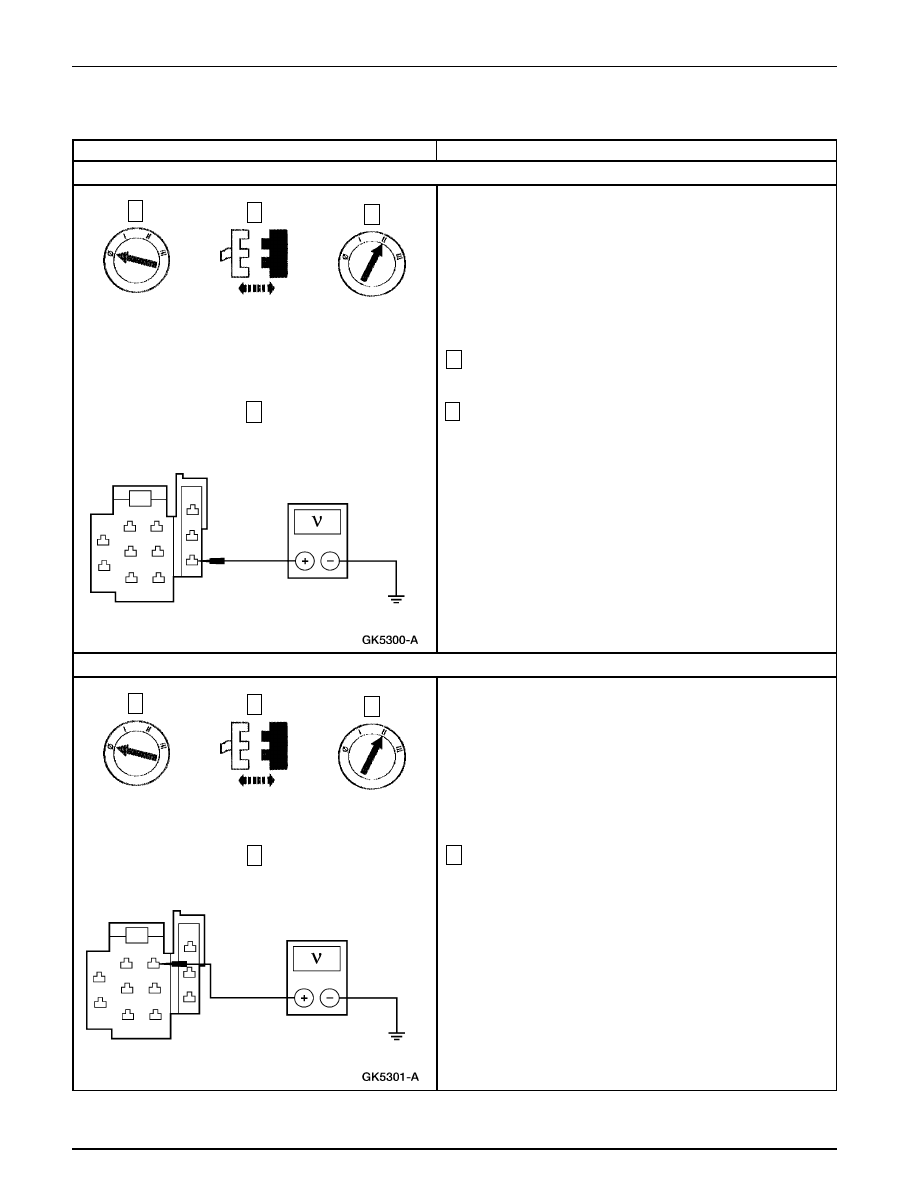

Q3

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 19 (LB/RD) HACIA EL INTERRUPTOR DE LOS FAROS

Q4

VERIFIQUE EL VOLTAJE EN EL INTERRUPTOR DE LOS FAROS

1

2

3

Interruptor de los Faros C216

1

2

3

Interruptor de los Faros C216

4

Grupo de Instrumentos

413-01-51

413-01-51

4

Mida el voltaje entre C286-5 en el grupo de instrumentos,
circuito 484 (OG/BK) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a Q8.

Vaya a Q7.

4

Mida el voltaje entre C216-4 del interruptor de los faros,
circuito 192 (BN/WH) y tierra.

•

¿La tensión es superior a 10 voltios?

CONECTE DE NUEVO el interruptor C216. Vaya a
Q6.

REPARE el circuito 192 (BN/WH). PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint Q: INDICADOR INOPERANTE – CANCELACION DE O/D (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

4

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

3

Interruptor de los Faros C216

1

2

3

4

Grupo de Instrumentos

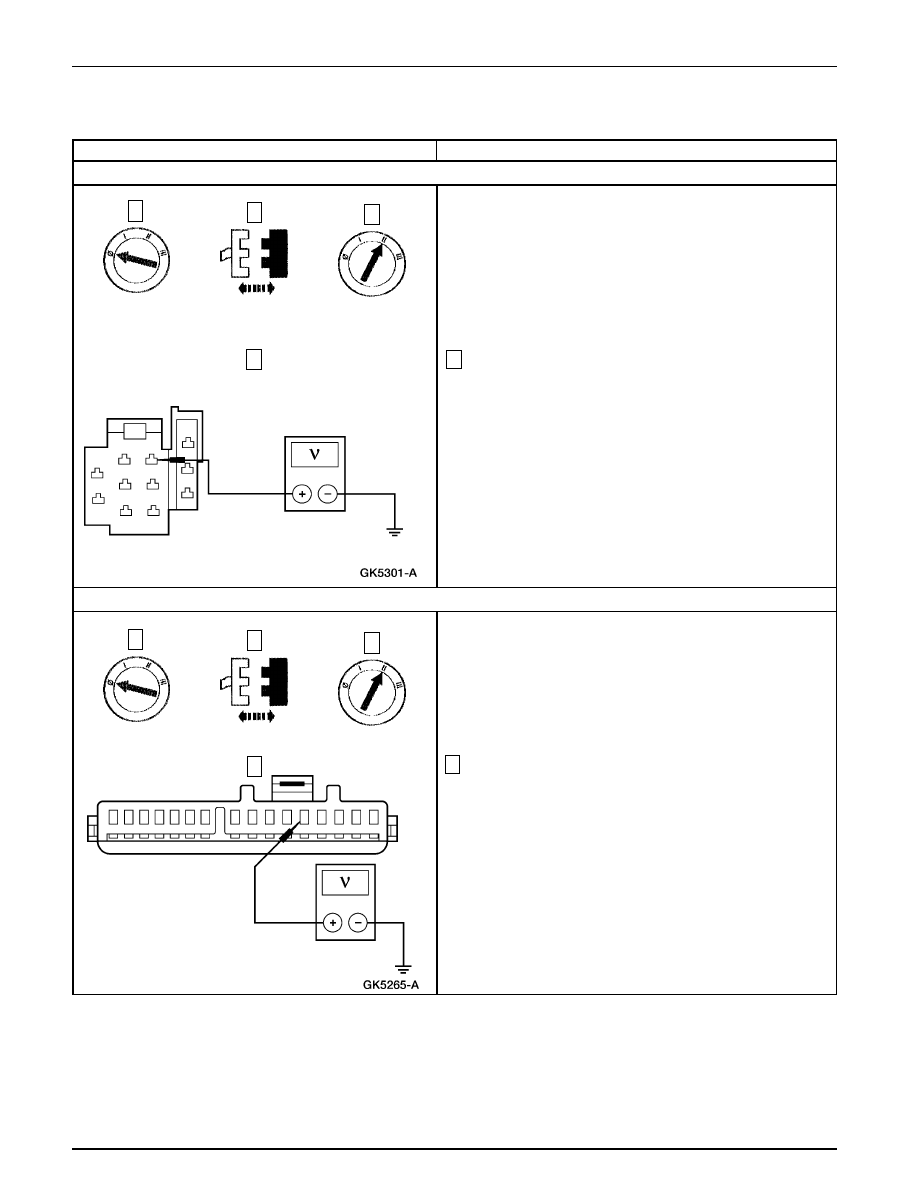

Q5

VERIFIQUE LA ALIMENTACION EN EL INTERRUPTOR DE LOS FAROS

Q6

VERIFIQUE EL VOLTAJE EN EL GRUPO DE INSTRUMENTOS

Grupo de Instrumentos

413-01-52

413-01-52

2

Conecte la Caja de Interconexiones EEC-V de 104 Pines.

3

Mida la resistencia entre el pin 79 en la Caja de
Interconexiones, circuito 911 (WH/LG) y C286-1 en el
grupo de instrumentos, circuito 911 (WH/LG).

•

¿La resistencia es menor de 5 ohmios?

Vaya a Q9.

REPARE el circuito 911 (WH/LG). PRUEBE si la
operación del sistema es normal.

2

Mida la resistencia entre C216-8 del interruptor de los
faros, circuito 484 (OG/BK) y C286-5 del grupo de
instrumentos, circuito 484 (OG/BK).

•

¿La resistencia es menor de 5 ohmios?

INSTALE un nuevo interruptor de faros. REFIERASE
a la Sección 417-01. PRUEBE si la operación del
sistema es normal.

REPARE el circuito 484 (OG/BK). PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint Q: INDICADOR INOPERANTE – CANCELACION DE O/D (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

2

→

→

→

→

→

Si

→

→

→

→

→

No

3

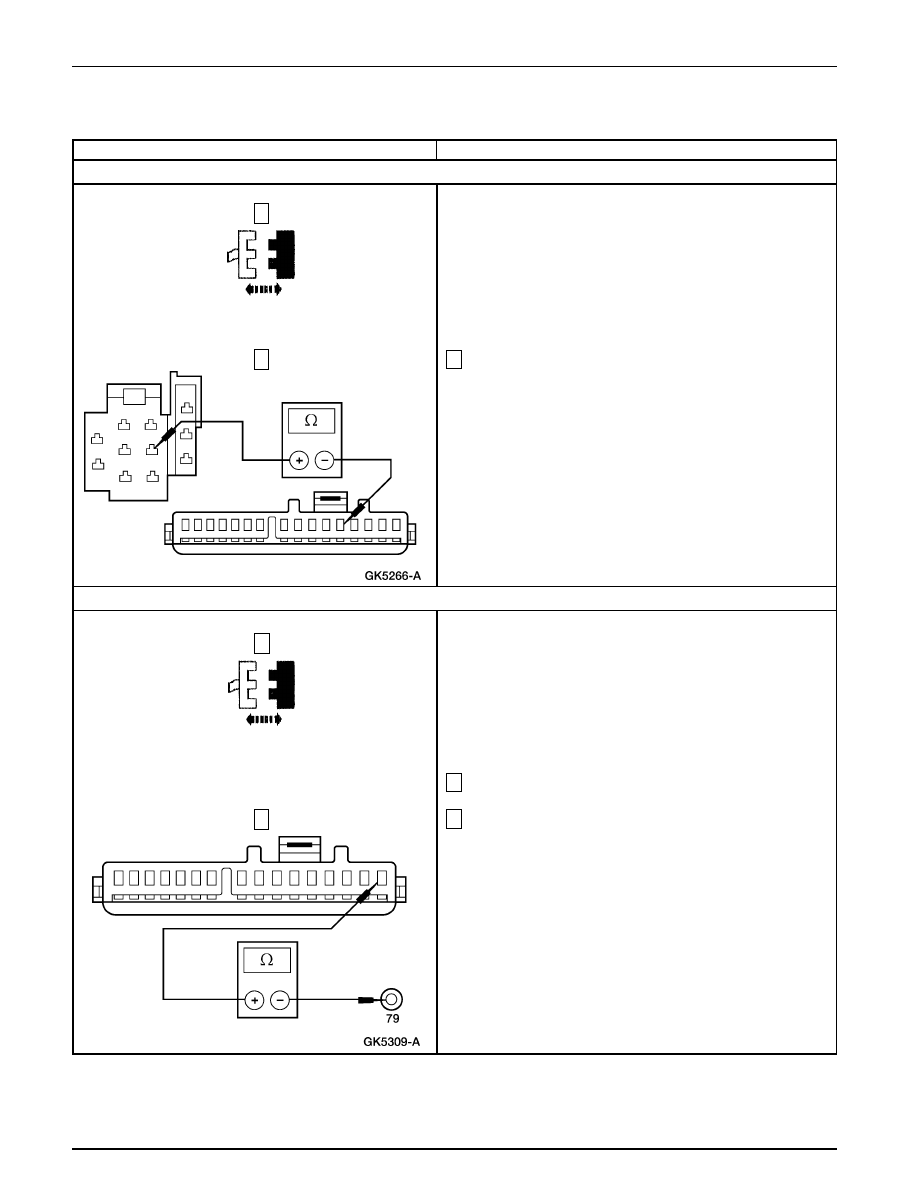

Q7

VERIFIQUE SI EL CIRCUITO 484 (OG/BK) ESTA ABIERTO

Q8

VERIFIQUE EL CIRCUITO 911 (WH/LG)

PCM

1

Interruptor de los Faros C216

1
