Grupo de Instrumentos

413-01-53

413-01-53

1

Mida la continuidad entre los terminales del bulbo
indicador de O/D OFF.

•

 ¿Hay continuidad?

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
PRUEBE si la operación del sistema es normal.

INSTALE un nuevo bulbo. PRUEBE si la operación
del sistema es normal.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint Q: INDICADOR INOPERANTE – CANCELACION DE O/D (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

1

→

→

→

→

→

Si

→

→

→

→

→

No

Q9

VERIFIQUE EL BULBO INDICADOR DE O/D OFF

Prueba Pinpoint R: EL INDICADOR DEL CONTROL DE VELOCIDAD NUNCA/SIEMPRE ENCIENDE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

R1

VERIFIQUE LA OPERACION DEL CONTROL DE VELOCIDAD

1

Pruebe el vehículo en conducción y opere el control de
velocidad.

•

¿El control de velocidad funciona correctamente?

Vaya a R2.

REFIERASE a la Sección 310-03.

Grupo de Instrumentos

413-01-54

413-01-54

4

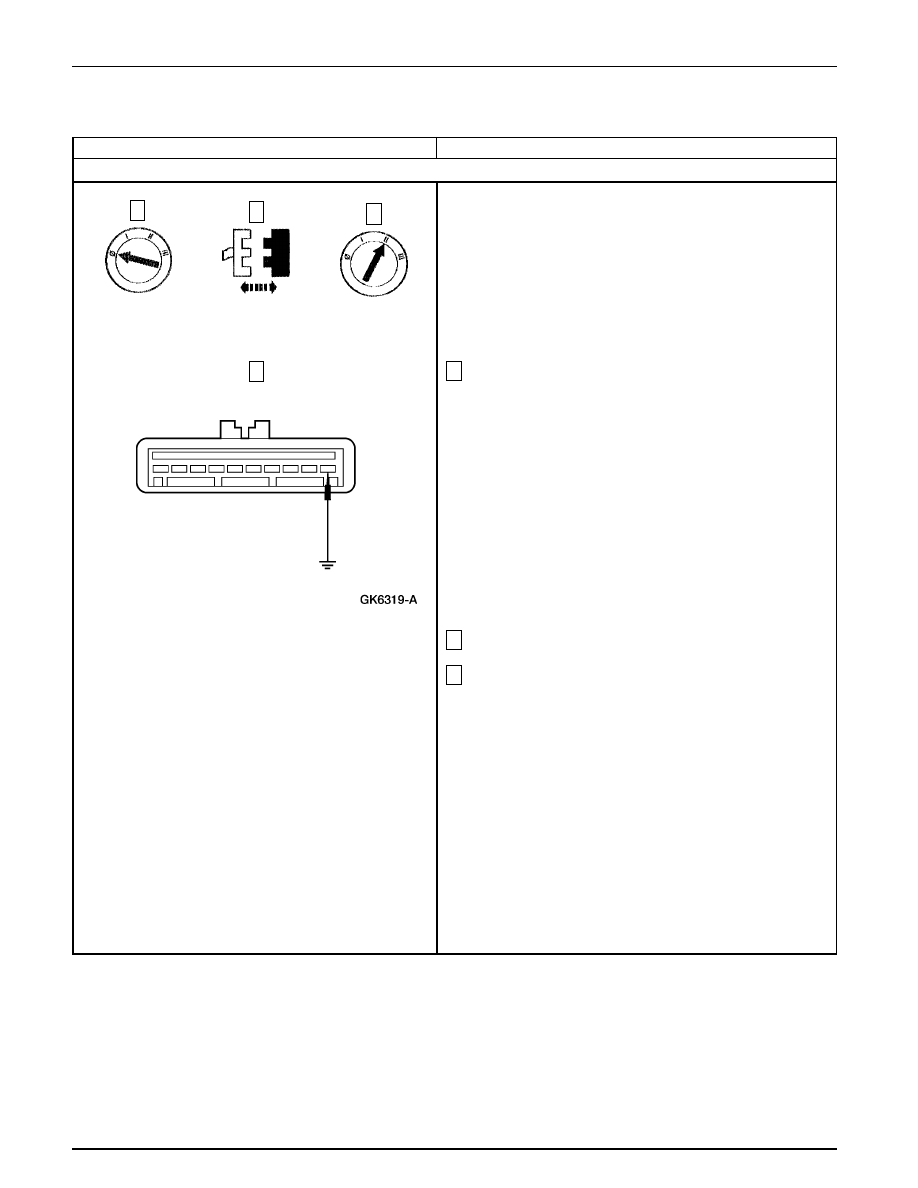

Conecte un puente con un fusible de 7.5A entre C171-1
del servo del control de velocidad, circuito 203 (OG/LB)
y tierra.

5

Ponga el interruptor de los faros en la posición de OFF.

6

Ponga el interruptor de los faros en la posición de ON.

•

¿Se ilumina el indicador del control de velocidad?

INSTALE un nuevo servo de control de velocidad.
REFIÉRASE a la Sección 310-03. PRUEBE si la
operación del sistema es normal.

Si el indicador del control de velocidad no se ilumina
en la posición de ON, Vaya a R3.

Si el indicador del control de velocidad no se ilumina
en la posición de OFF, Vaya a R4.

Si el indicador del control no se ilumina en las
posiciones de ON u OFF, Vaya a R5.

Prueba Pinpoint R: EL INDICADOR DEL CONTROL DE VELOCIDAD NUNCA/SIEMPRE ENCIENDE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA (Continuación)

R2

VERIFIQUE EL CIRCUITO DEL INDICADOR DEL CONTROL DE VELOCIDAD

Servo Control de Velocidad C171

4

1

2

3

Grupo de Instrumentos

413-01-55

413-01-55

4

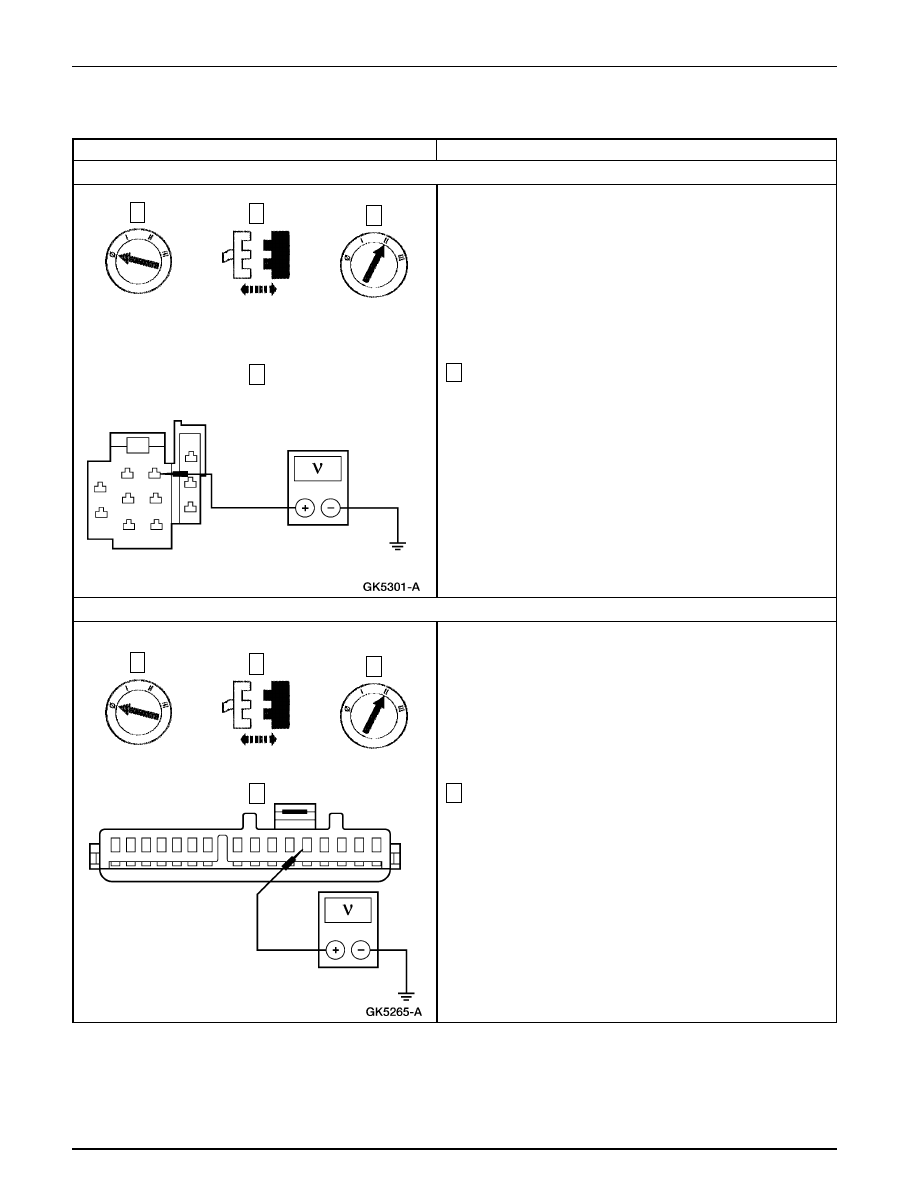

Mida el voltaje entre C216-4 del interruptor de los faros,
circuito 192 (BN/WH) y tierra.

•

¿La tensión es superior a 10 voltios?

INSTALE un nuevo interruptor. REFIERASE a la
Sección 417-01. PRUEBE si la operación del
sistema es normal.

REPARE el circuito 192 (BN/WH). PRUEBE si la
operación del sistema es normal.

Prueba Pinpoint R: EL INDICADOR DEL CONTROL DE VELOCIDAD NUNCA/SIEMPRE ENCIENDE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA (Continuación)

1

2

3

R3

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 235 (RD/BK) HACIA EL INTERRUPTOR DE LOS FAROS

→

→

→

→

→

Si

→

→

→

→

→

No

Interruptor de los Faros C216

R4

VERIFIQUE EL VOLTAJE EN EL INTERRUPTOR DE LOS FAROS

4

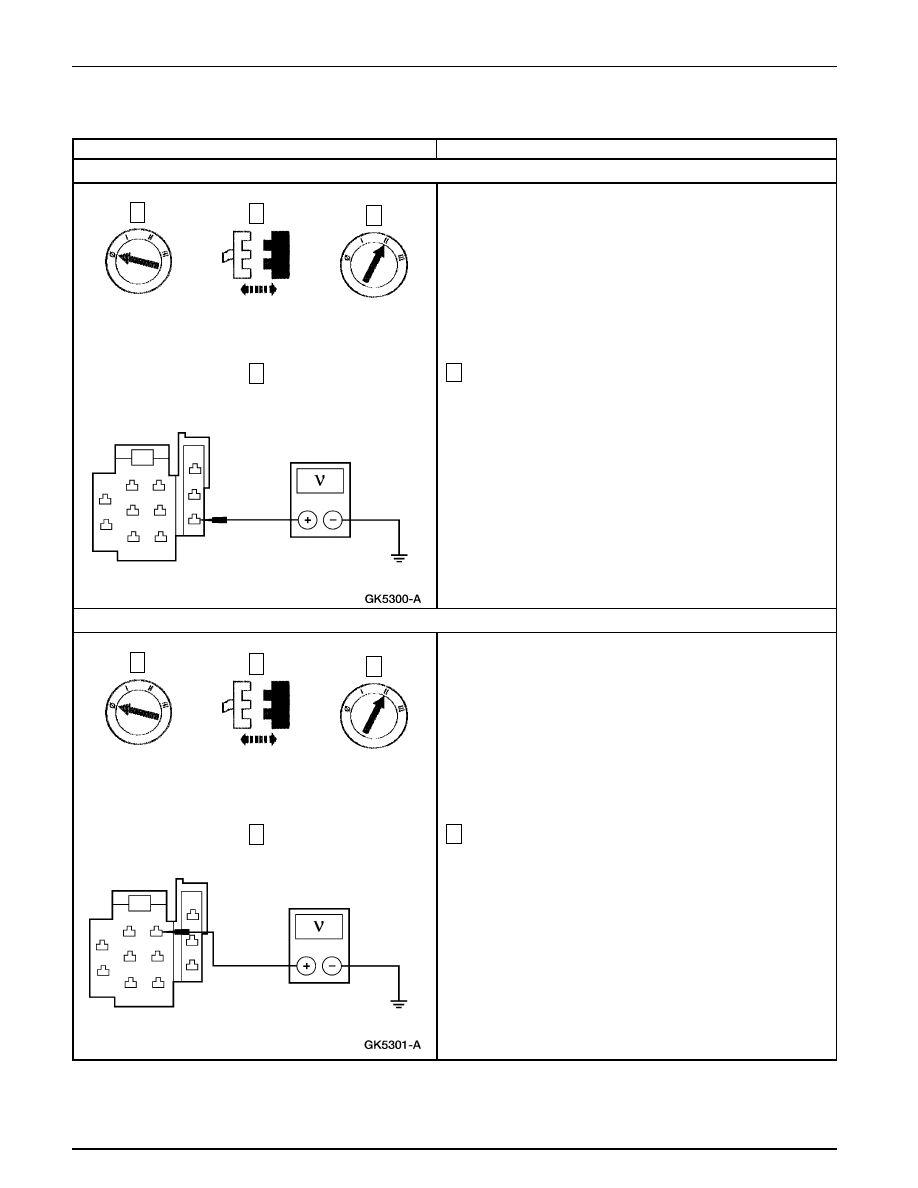

Mida el voltaje entre C216-9 del interruptor de los faros,
circuito 235 (RD/BK) y tierra.

•

¿La tensión es superior a 10 voltios?

INSTALE un nuevo interruptor. REFIERASE a la
Sección 417-01. PRUEBE si la operación del
sistema es normal.

REPARE el circuito 235 (RD/BK). PRUEBE si la
operación del sistema es normal.

1

2

3

Interruptor de los Faros C216

4

4

Grupo de Instrumentos

413-01-56

413-01-56

4

Mida el voltaje entre C286-5 del grupo de instrumentos,
circuito 484 (OG/BK) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a R8.

Vaya a R7.

4

Mida el voltaje entre C216-4 del interruptor de los faros,
circuito 192 (BN/WH) y tierra.

•

¿La tensión es superior a 10 voltios?

CONECTE DE NUEVO C205 del interruptor de los
faros. Vaya a R6.

REPARE el circuito 640 (RD/YE). PRUEBE si la
operación del sistema es normal.

Prueba Pinpoint R: EL INDICADOR DEL CONTROL DE VELOCIDAD NUNCA/SIEMPRE ENCIENDE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICO Y PRUEBA (Continuación)

1

2

3

→

→

→

→

→

Si

→

→

→

→

→

No

Interruptor de los Faros C216

1

2

3

Grupo de Instrumentos

R5

VERIFIQUE LA ALIMENTACION AL INTERRUPTOR DE LOS FAROS

R6

VERIFIQUE EL VOLTAJE EN EL GRUPO DE INSTRUMENTOS

4
