Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-14

413-00-14

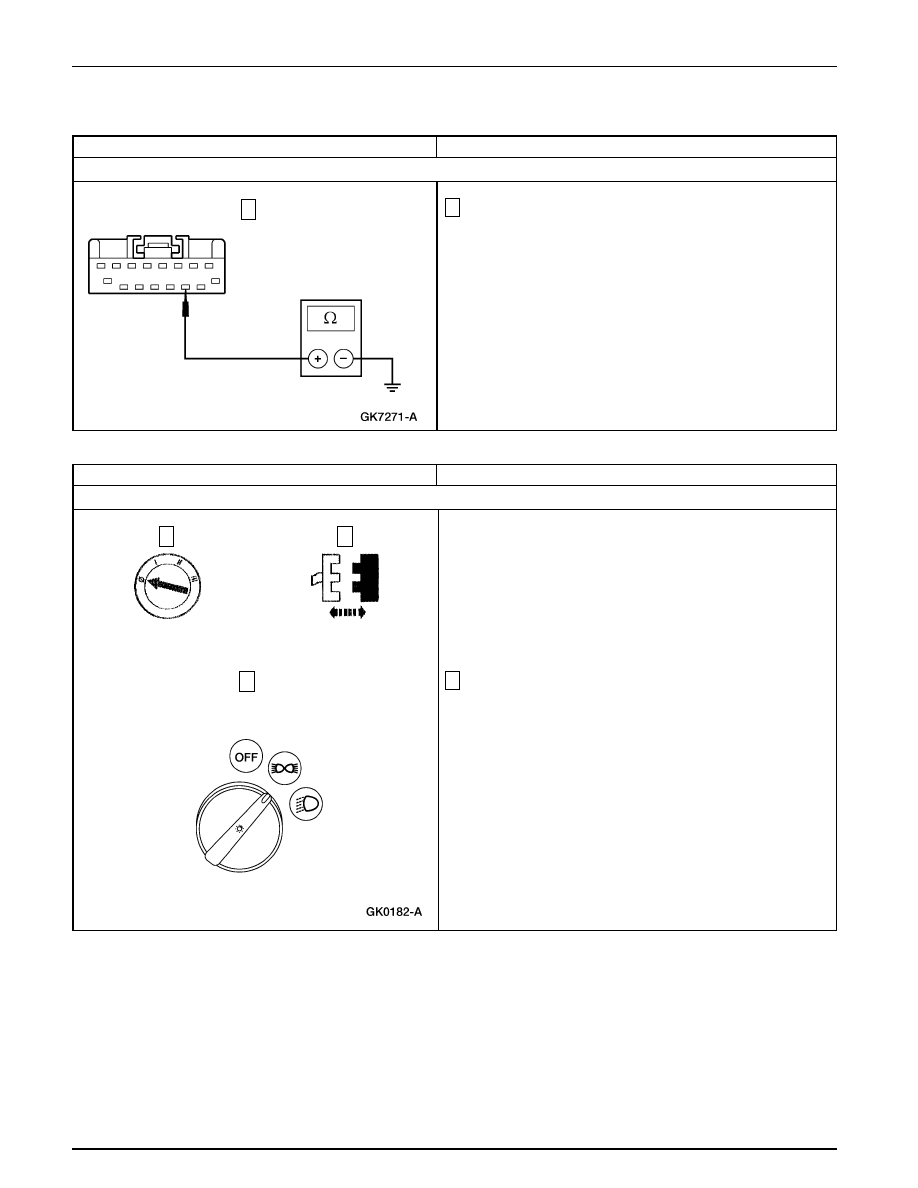

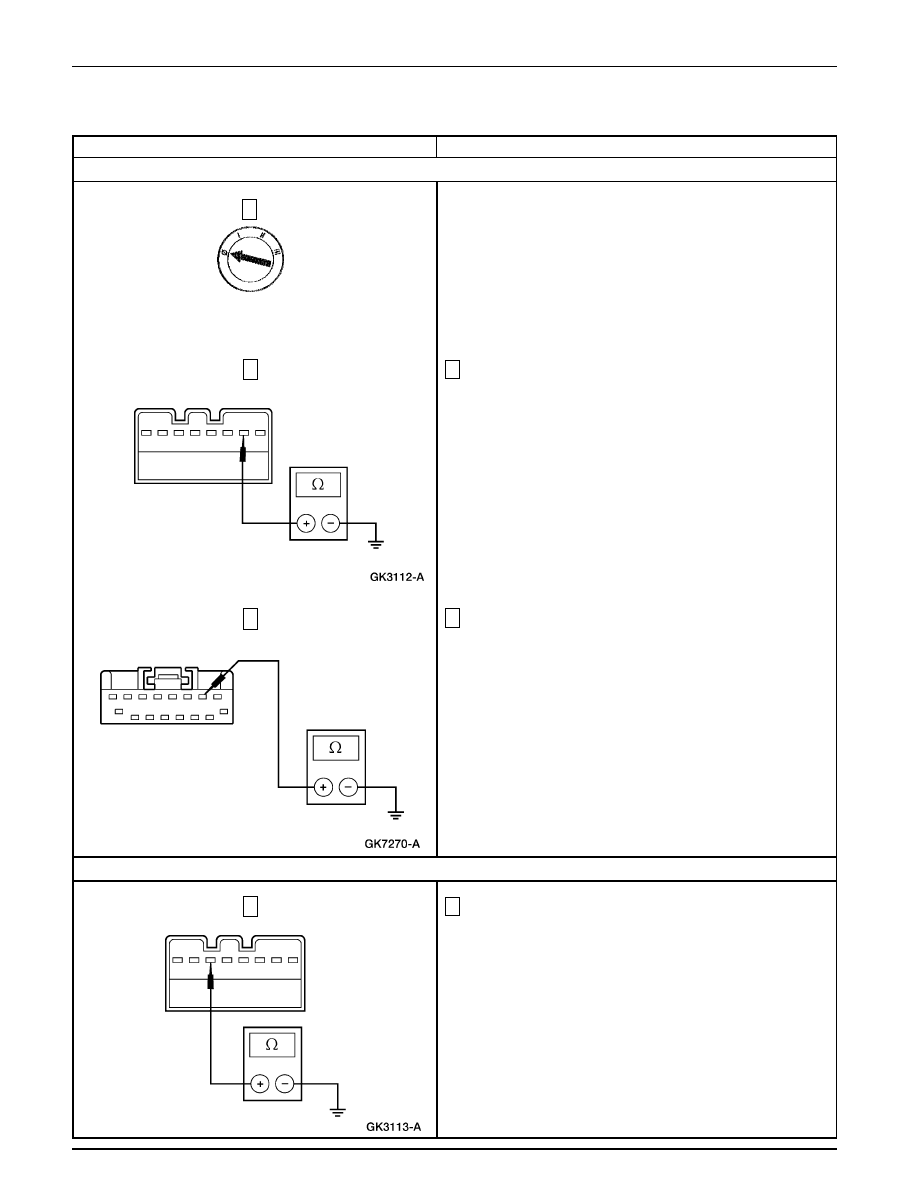

Prueba Pinpoint D: LA ILUMINACIÓN DEL SISTEMA DE SONIDO NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D3

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 57 (BK)

2

Mida la resistencia entre C228-7, circuito 57 (BK) de la
unidad del radio y tierra (M100LLCD).

DIAGNOSTICO Y PRUEBA (Continuación)

D4

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 694 (BK/LG)

3

Mida la resistencia entre C256-2, circuito 57 (BK) de la
unidad del sonido, y tierra (todos los otros).

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
Vaya a D4.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

1

Mida la resistencia entre C228-3, circuito 694 (BK/LG)
de la unidad del radio, y tierra (M100LLCD).

1

2

3

1

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-15

413-00-15

Prueba Pinpoint D: LA ILUMINACIÓN DEL SISTEMA DE SONIDO NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D4

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 694 (BK/LG) (Continuación)

2

Mida la resistencia entre C256-11, circuito 694 (BK/LG)
de la unidad del radio, y tierra (todos los otros).

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
DESMONTE la unidad del radio y ENVÍELO a un
Centro de Servicio de Sonido Ford autorizado para
su reparación. Después de la reparación, PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 694 (BK/LG). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint E: UNA FUENTE DE ILUMINACIÓN SENCILLA NO FUNCIONA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E1

VERIFIQUE EL VOLTAJE A LA FUENTE DE ILUMINACIÓN QUE NO FUNCIONA

3

Coloque el interruptor de los faros en la posición PARK.

Fuente de Iluminación Inoperativa

2

1

2

3

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-16

413-00-16

Prueba Pinpoint E: UNA FUENTE DE ILUMINACIÓN SENCILLA NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E1

VERIFIQUE EL VOLTAJE  A LA FUENTE DE ILUMINACIÓN QUE NO FUNCIONA (Continuación)

4

Gire el interruptor atenuador del panel a la posición de
iluminación completa.

DIAGNOSTICO Y PRUEBA (Continuación)

5

Mida el voltaje entre la fuente de iluminación inoperativa
y tierra en la forma siguiente:

Interruptor — Control

de Marcha / Modalidad 4WD

Cenicera

Control Alza-Vidrio

DI / Interruptor Seguros

de Puerta (4 Puertas)

Interruptor — Control

Alza-Vidrio DD

Interruptor — Control

Alza-Vidrio TI

Interruptor — Control

Alza-Vidrio TD

Interruptor — Seguro

de Puerta LD

Interruptor — Control

Alza-Vidrio DI (2 Puertas)

Interruptor — Seguro

de Puerta DI

Interruptor — Faros

Interruptor — Luz Trasera

Calentada

Módulo — Brújula /

Temperatura del Aire Exterior

Centro de Mensajes

Interruptor — Centro de Mensajes

Interruptor — Luz de Niebla

Interruptor — Limpia / Lavador

Compuerta

Fuente de Iluminación

Inoperativa

Conector / Pin

Circuito

C279-4

 235 (R/BK)

C208

 235 (R/BK)

C501-5 y C501-12

 235 (R/BK)

C615-3

 235 (R/BK)

C702-3

 235 (R/BK)

C802-3

 235 (R/BK)

C614-3

 235 (R/BK)

C515-7 y C515-14

 235 (R/BK)

C514-3

 235 (R/BK)

C216-9

 235 (R/BK)

C248-5

 235 (R/BK)

C902-4

 19 (LB/R)

C2008-2

 19 (LB/R)

C2007-6

 235 (R/BK)

C268-5

 235 (R/BK)

C249-6

 235 (R/BK)

4

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-17

413-00-17

Prueba Pinpoint E: UNA FUENTE DE ILUMINACIÓN SENCILLA NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E1

VERIFIQUE EL VOLTAJE A LA FUENTE DE ILUMINACIÓN QUE NO FUNCIONA (Continuación)

•

¿ Es el voltaje mayor que 10 voltios ?

→

→

→

→

→

Si
Vaya a E2.

→

→

→

→

→

No
REPARE el circuito en cuestión. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

E2

VERIFIQUE LA TIERRA A LA FUENTE DE ILUMINACIÓN INOPERATIVA

E3

VERIFIQUE EL BOMBILLO DE LA FUENTE DE ILUMINACIÓN SENCILLA

Bombillo de Fuente de Iluminación Sencilla

1

Mida la resistencia entre el circuito 57 (BK) de la fuente
de iluminación inoperativa, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
Si la fuente de iluminación inoperativa tiene
bombillos reemplazables, Vaya a E3. De otra forma,
REEMPLACE la fuente de iluminación. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

2

Mida la continuidad entre los terminales del bombillo de
la fuente de iluminación sencilla.

•

¿ Existe continuidad ?

→

→

→

→

→

Si
REEMPLACE la fuente de iluminación en cuestión.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REEMPLACE el bombillo de la fuente de iluminación
en cuestión. PRUEBE si el sistema funciona
normalmente.
