Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-10

413-00-10

Prueba Pinpoint C: LA ILUMINACIÓN DEL CONTROL DE CLIMATIZACIÓN NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C4

VERIFIQUE SI HAY VOLTAJE EN EL CIRCUITO 235 (R/BK)

3

Mida el voltaje entre C2003-8, circuito 235 (R/BK) del
RICP, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

→

→

→

→

→

Si
Vaya a C5.

→

→

→

→

→

No
REPARE el circuito 235 (R/BK). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

C5

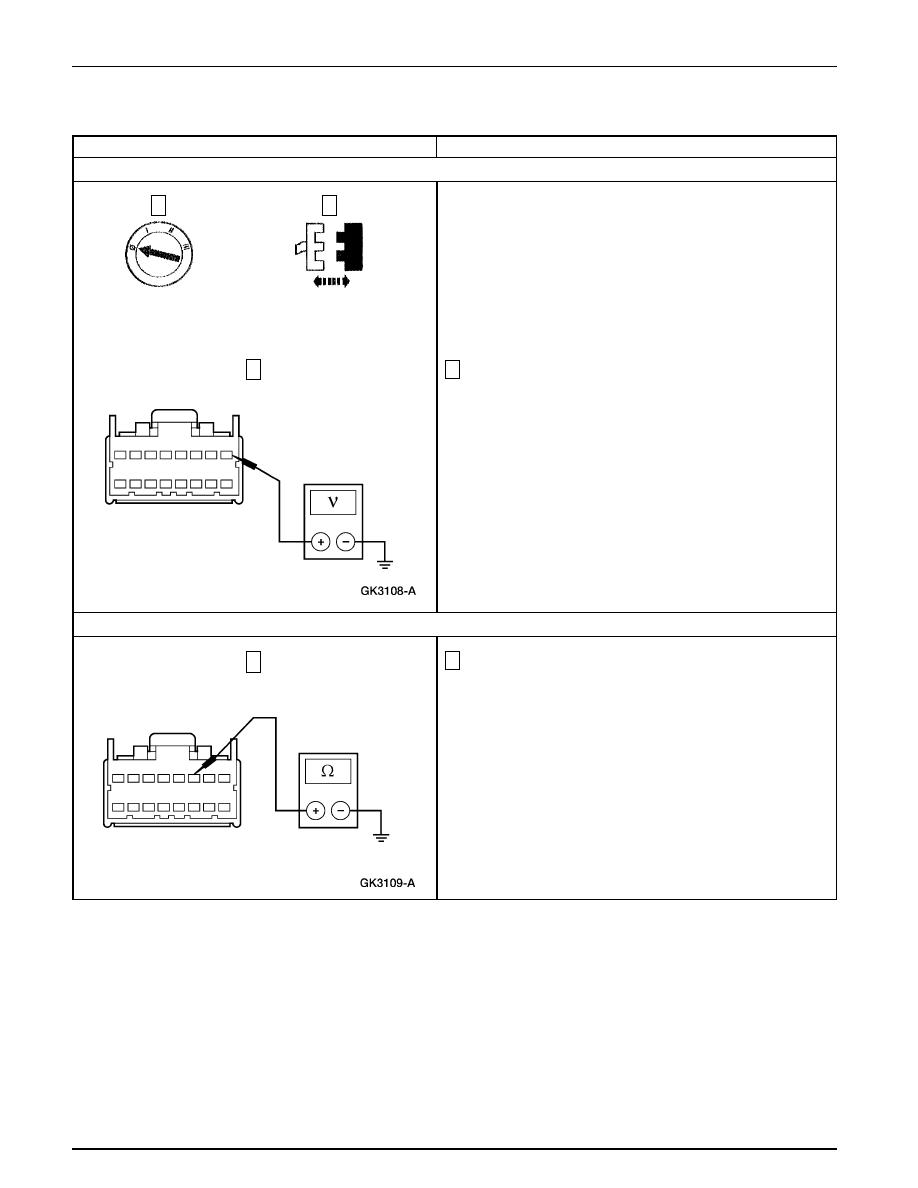

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 694 (BK/LG)

C2003 del RICP

1

Mida la resistencia entre C2003-8, circuito 694 (BK/LG)
del RICP, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
Vaya a C6.

→

→

→

→

→

No
REPARE el circuito 694 (BK/LG). PRUEBE si el
sistema funciona normalmente.

1

2

3

1

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-11

413-00-11

Prueba Pinpoint C: LA ILUMINACIÓN DEL CONTROL DE CLIMATIZACIÓN NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C6

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 57 (BK)

1

Mida la resistencia entre C2003-7, circuito 57 (BK) del
RICP, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
INSPECCIONE los bombillos miniatura del
conjunto RICP. REEMPLACE si es necesario.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

C7

VERIFIQUE EL VOLTAJE A LA ILUMINACIÓN DE EATC

2

Mida el voltaje entre C298-14, circuito 235 (R/BK) del
EATC y tierra; así como entre C297-19, circuito 19 (LB/R)
del EATC, y tierra.

•

¿ Son los voltajes mayores que 10 voltios ?

→

→

→

→

→

Si
Vaya a C8.

→

→

→

→

→

No
REPARE el circuito en cuestión. PRUEBE si el
sistema funciona normalmente.

1

1

EATC

2

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-12

413-00-12

Prueba Pinpoint C: LA ILUMINACIÓN DEL CONTROL DE CLIMATIZACIÓN NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C8

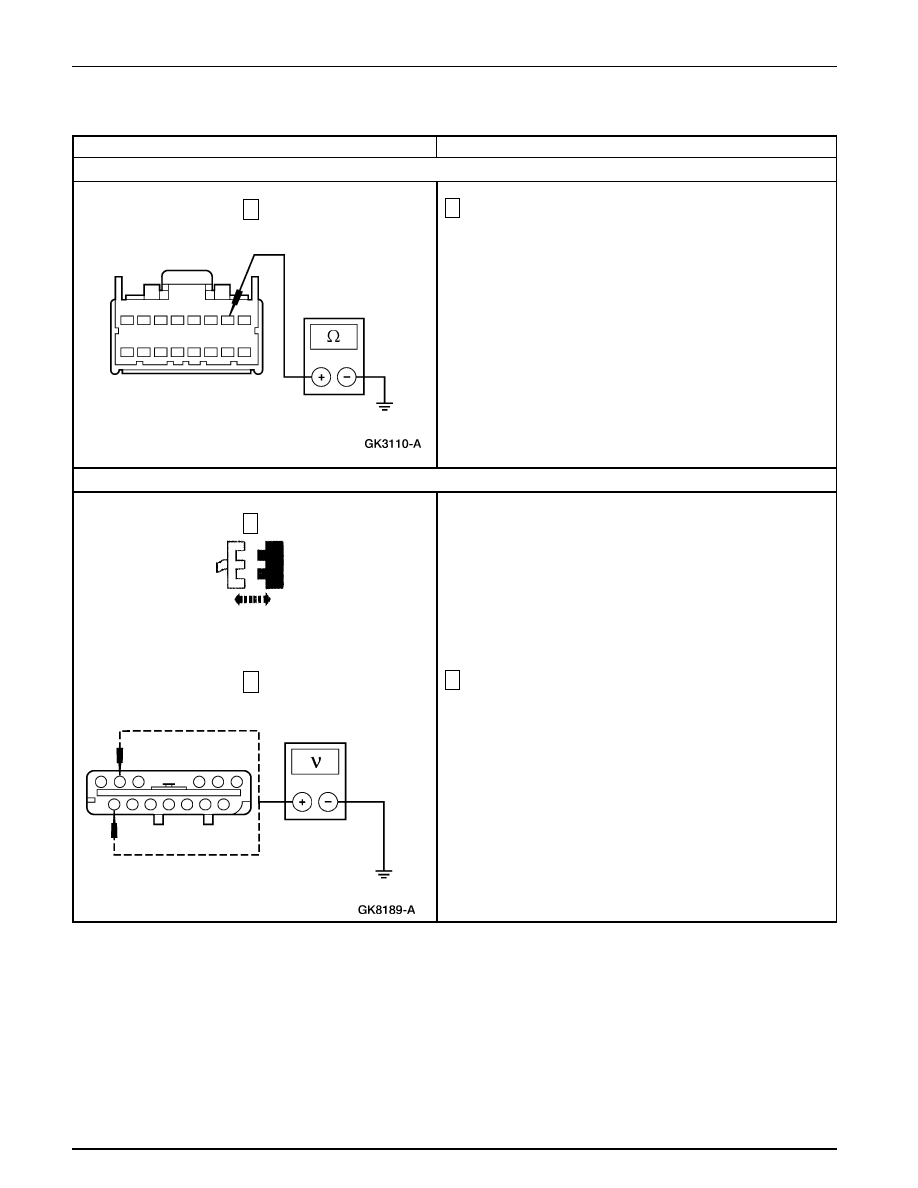

VERIFIQUE LA TIERRA DE EATC

1

Mida la resistencia entre C297-3, circuito 57 (BK) del
EATC, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
REVISE la lámpara(s) del alumbrado de EATC.
REEMPLACE si es necesario. Si están OK,
REEMPLACE el EATC; CONSULTE la Sección
412-04. PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LA ILUMINACIÓN DEL SISTEMA DE SONIDO NO FUNCIONA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

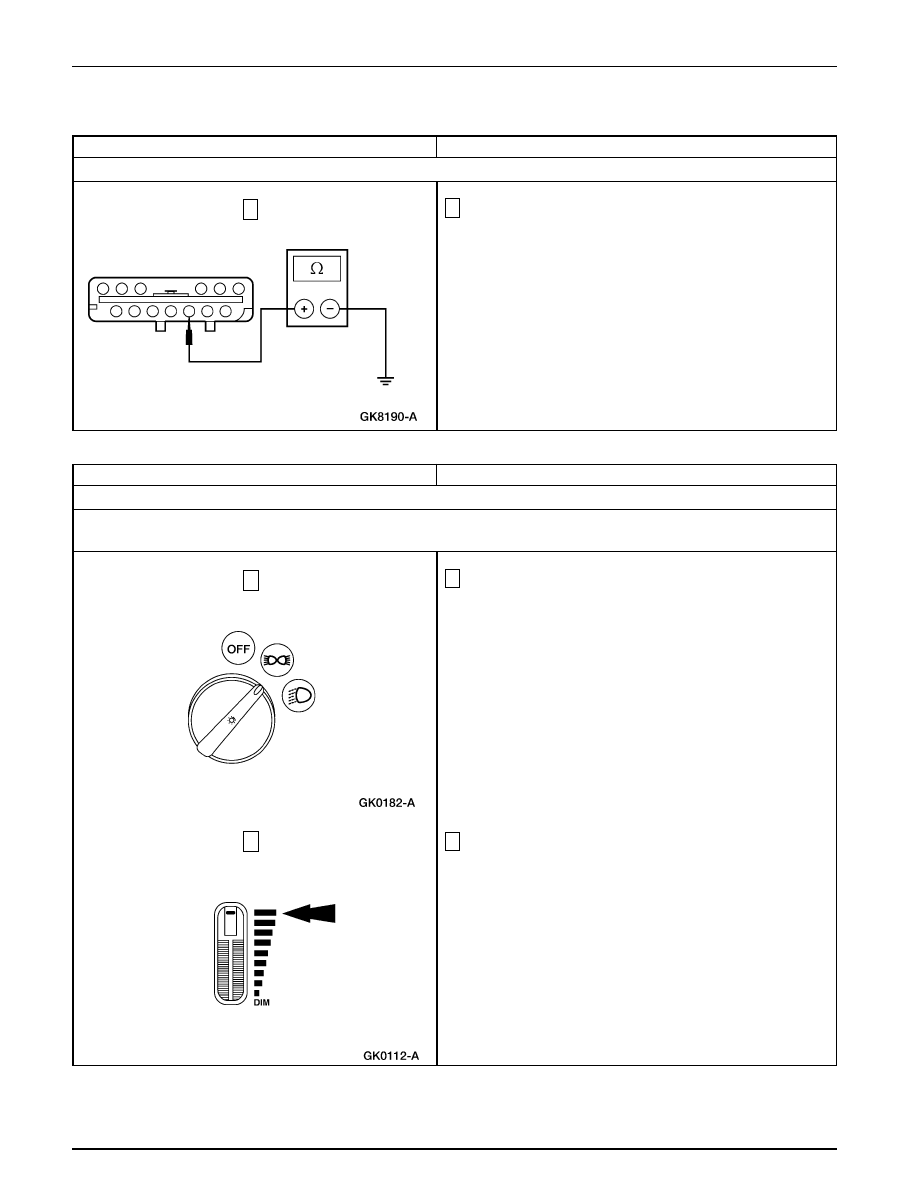

VERIFIQUE LA ILUMINACIÓN DEL CONTROL DE SONIDO

1

Coloque el interruptor de los faros en la posición PARK.

Nota: Si está equipado con T100iDM, la unidad del radio sólo iluminará los controles disponibles para la modalidad
seleccionada.

2

Gire el interruptor atenuador del panel a la posición de
iluminación completa.

•

¿ Se iluminan el RICP y la unidad del radio (18806) ?

→

→

→

→

→

Si
El sistema está OK.

→

→

→

→

→

No
Si el IRCP no se ilumina, VAYA a la Prueba Pinpoint C.

Si la unidad del radio no se ilumina, Vaya a D2.

1

1

2

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-13

413-00-13

Prueba Pinpoint D: LA ILUMINACIÓN DEL SISTEMA DE SONIDO NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D2

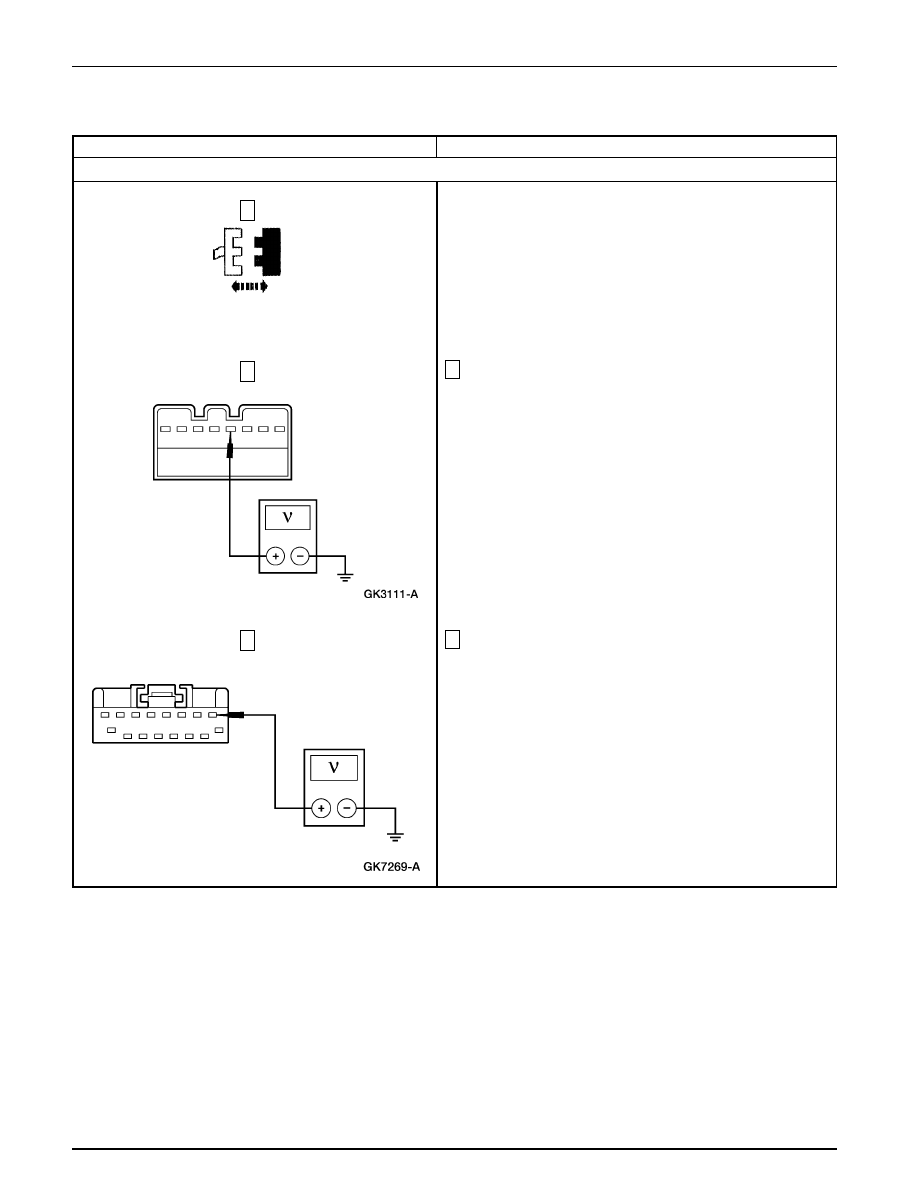

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 235 (R/BK)

2

Mida el voltaje entre C228-5, circuito 235 (R/BK) de la
unidad del radio, y tierra (M100LLCD).

DIAGNOSTICO Y PRUEBA (Continuación)

Unidad del Radio

3

Mida el voltaje entre C256-1, circuito 235 (R/LB) de la
unidad del radio, y tierra (todos los otros).

•

¿ Es el voltaje mayor que 10 voltios ?

→

→

→

→

→

Si
Vaya a D3.

→

→

→

→

→

No
REPARE el circuito 235 (R/BK). PRUEBE si el
sistema funciona normalmente.

1

2
