Ford Explorer / Mercury Mountaineer. Manual - parte 725
Iluminación del Grupo de Instrumentos y del Panel — Información General
413-00-2
413-00-2
DESCRIPCION Y OPERACION
Iluminación del Grupo de Instrumentos y del
Panel
El sistema de alumbrado del grupo de instrumentos (10849)
y del panel está energizado a través del interruptor de los
faros y del interruptor atenuador del panel. La iluminación
del grupo de instrumentos está controlada por la salida del
interruptor atenuador del panel. El circuito del alumbrado
para el panel de instrumentos suministra iluminación para:
•
El panel de control de climatización.
•
El grupo de instrumentos.
•
La cenicera (04810) del panel de instrumentos.
•
La unidad del radio (18806).
•
El interruptor(es) de control en el volante.
•
El interruptor para desempañar el vidrio trasero (luz trasera
calentada).
•
El interruptor de control de los alza-vidrios.
•
El interruptor de los seguros eléctricos de las puertas.
•
El interruptor de los faros.
•
El interruptor del limpia / lavador, vidrio trasero.
•
El interruptor de control de marcha / modalidad 4WD (5.0L
AWD).
•
El centro de mensajes.
•
El interruptor de las luces anti-niebla.
•
La consola de techo.
•
El interruptor del limpia / lavador de la compuerta.
DIAGNÓSTICO Y PRUEBA
Iluminación del Grupo de Instrumentos y del
Panel
Consulte los Diagramas de Cableado, Célula 71 —
Iluminación de los Instrumentos, para información sobre el
esquemático y los conectores.
Herramienta(s) Especial(es)
Multímetro Digital 73,
105-R0051, ó
un equivalente
Inspección y Verificación
1.
Verifique la queja del cliente operando el interruptor de
los faros (11654). Para duplicar la condición, coloque el
interruptor en la posición PARK y gire el interruptor
atenuador del panel completamente hacia arriba, sin llegar
a encender las lámparas de cortesía.
2.
Inspeccione visualmente por señales obvias de daños
mecánicos y eléctricos.
Tabla de Inspección Visual
Mecánica
Eléctrica
• Interruptor de los faros
dañado.
• Interruptor atenuador del
panel dañado.
— Fusible(s) quemado.
— Bombillo(s).
— Conexiones flojas ó
corroídas.
— Arnés de cableado
dañado.
3.
Si la falla no es evidente visualmente, verifique el síntoma
y proceda con la Tabla de Fallas.
Causa Posible
Acción
Condición

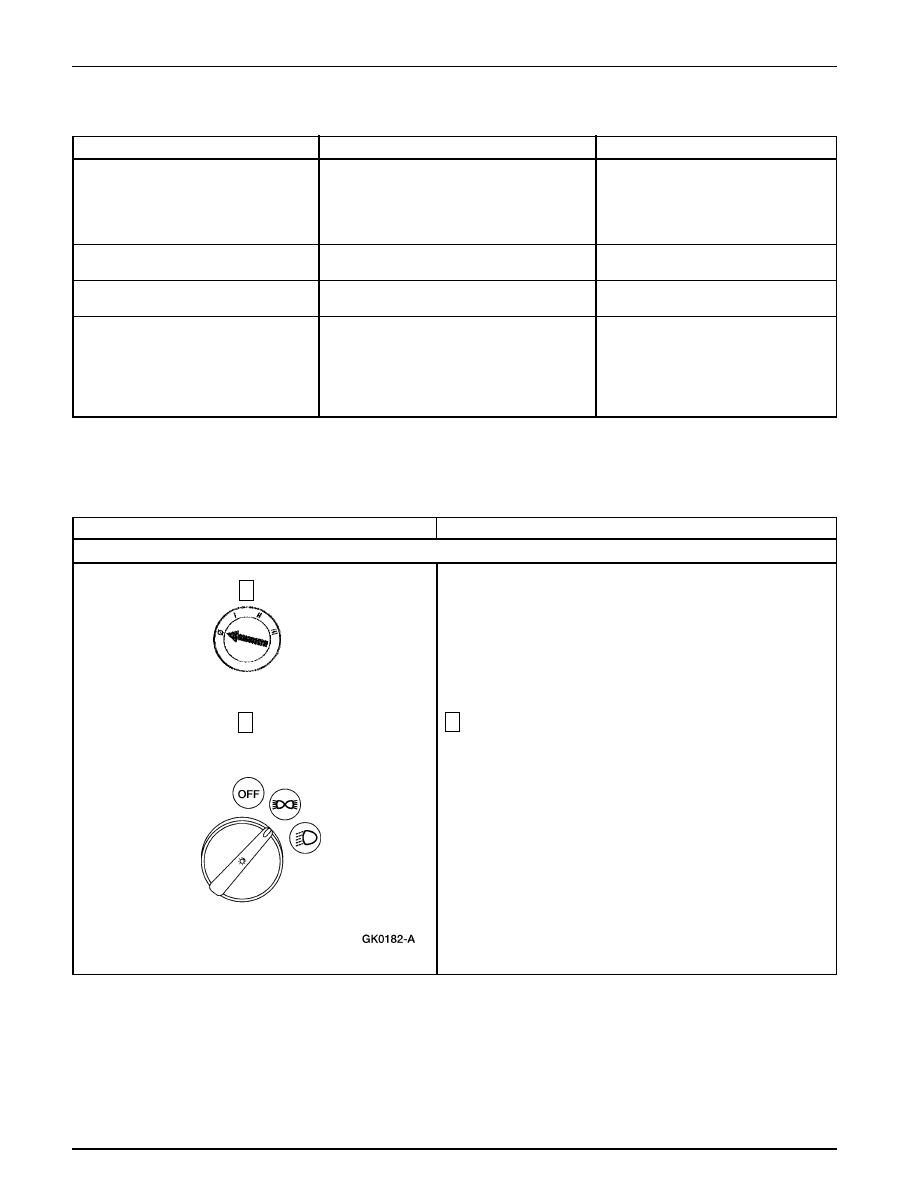

Tabla de Fallas
Tabla de Fallas
•
Circuitos.
•
Interruptor atenuador del panel.
•
Circuitos.
•
Bombillos del alumbrado.
•
Circuito impreso (10K843) del grupo de
instrumentos.
•
Circuitos.
•
Bombillos del alumbrado.
•
La Iluminación de Control No
Funciona
•
La Iluminación del Grupo de
Instrumentos No Funciona
•
La Iluminación del Control de
Climatización No Funciona
•

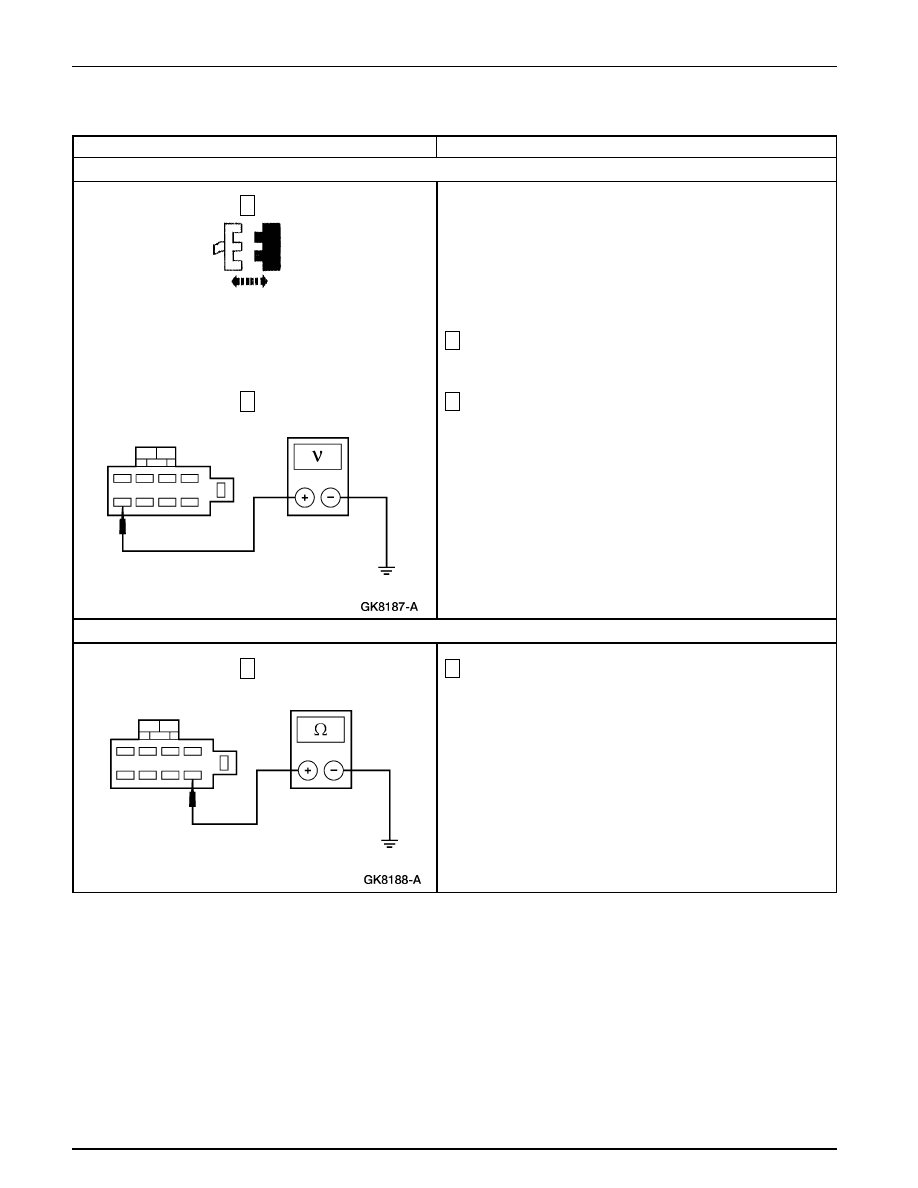

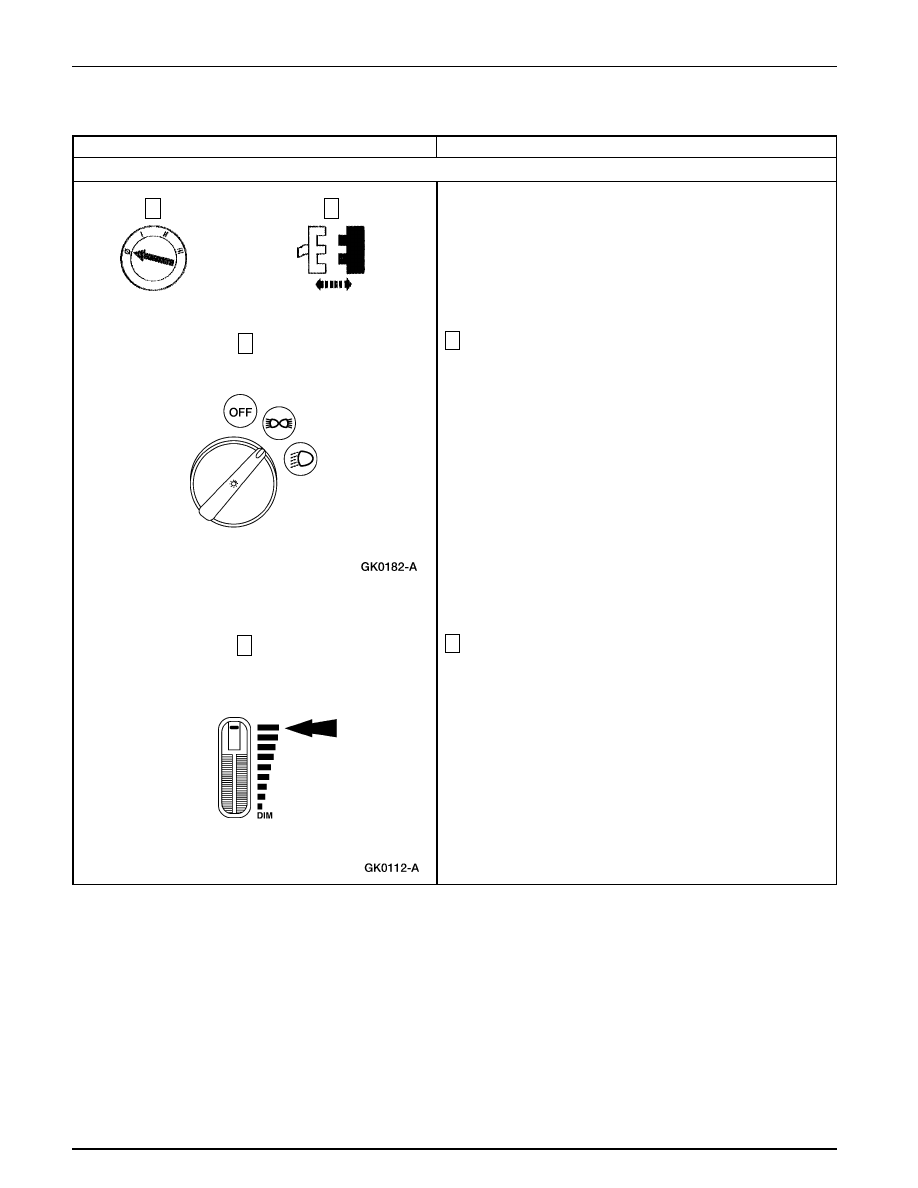

VAYA a la Prueba Pinpoint A.
•
VAYA a la Prueba Pinpoint B.
•
VAYA a la Prueba Pinpoint C.
