Ford Explorer / Mercury Mountaineer. Manual - parte 723

Componentes de Control

412-04-8

412-04-8

Componentes de Control (Continuación)

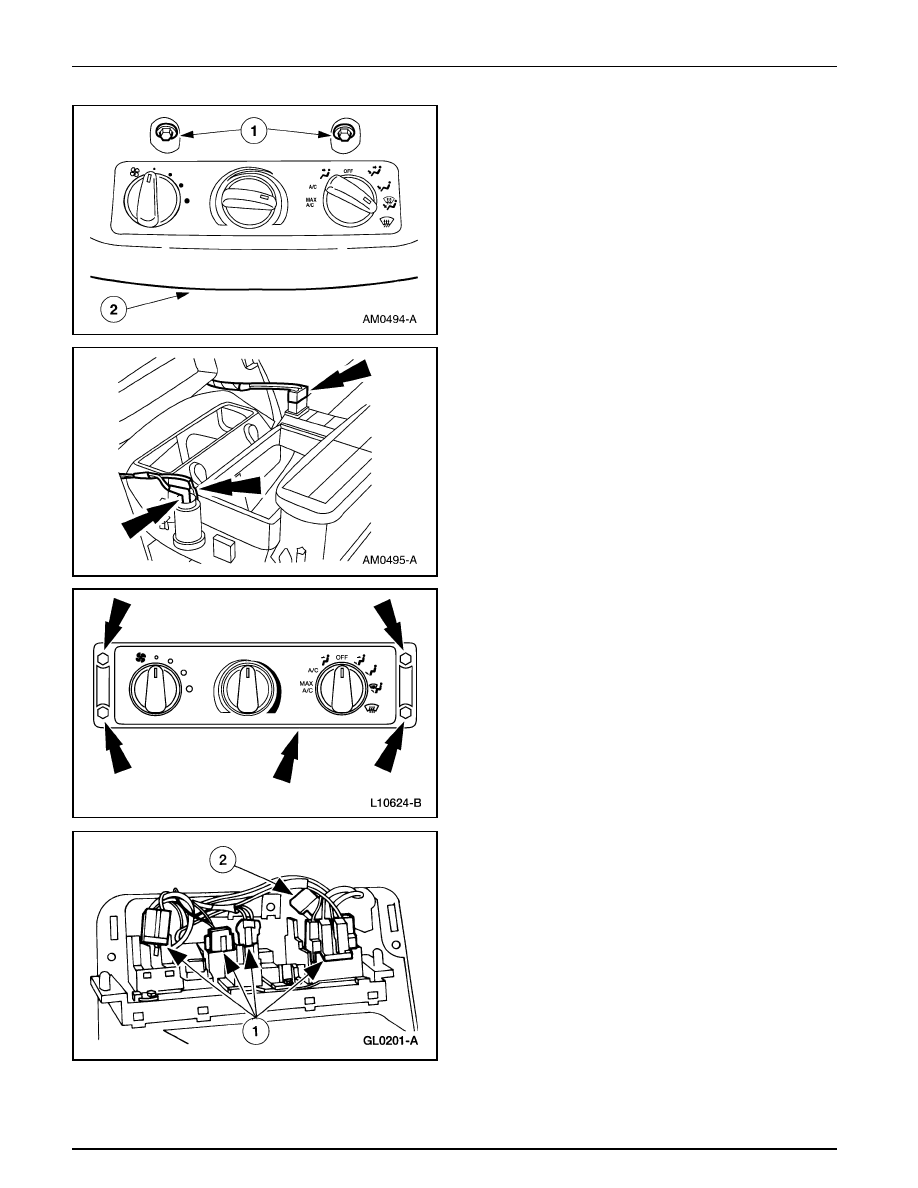

2.

Desmonte el panel de acabado del tablero de instrumentos
(044F46).

1  Remueva los tornillos.

2  Desacople las grapas flexibles y desmonte el panel.

3.

Desacople los conectores.

4.

Remueva los tornillos y desmonte el conjunto de control
de climatización.

5.

Desconecte el conjunto de control de climatización.

1

Desacople los conectores eléctricos.

2

Desacople el conector del arnés de vacío.

Componentes de Control

412-04-9

412-04-9

Componentes de Control (Continuación)

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

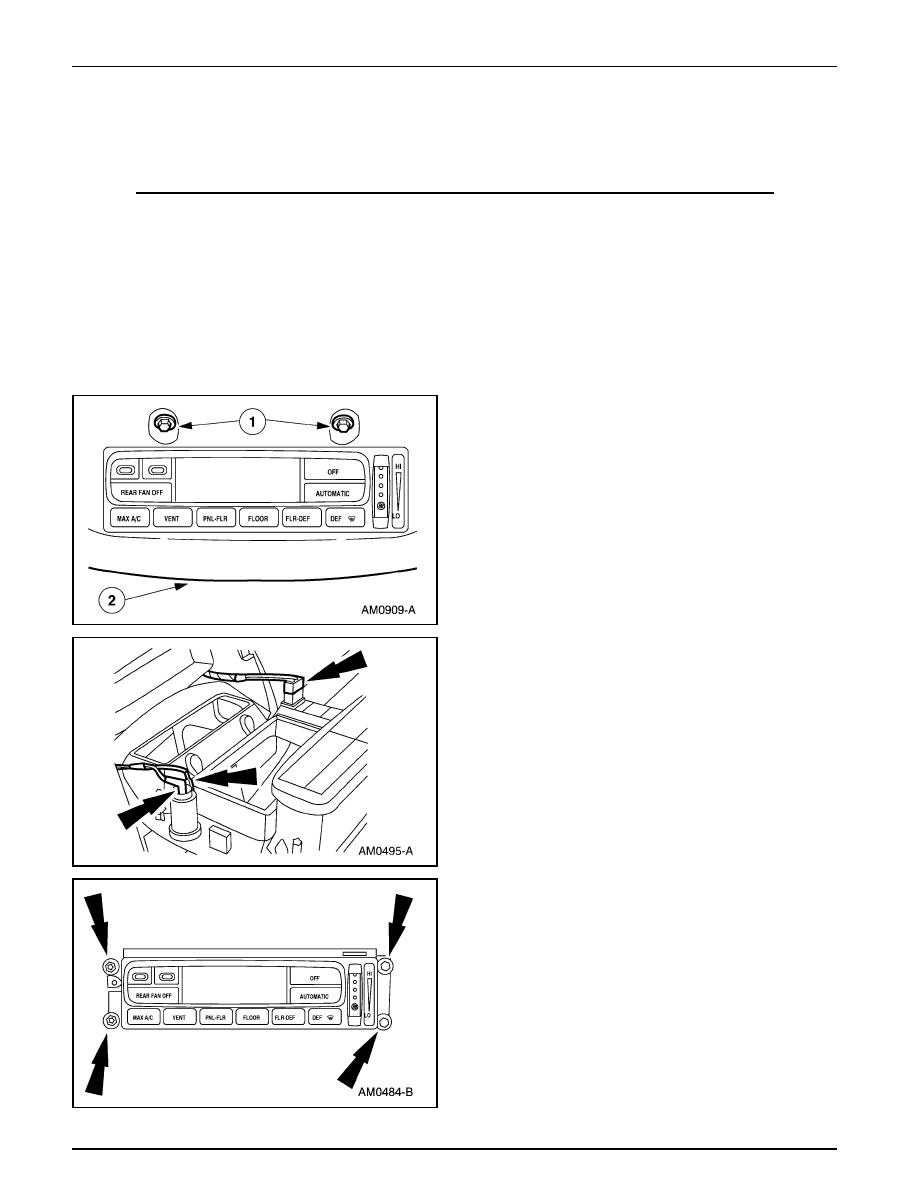

Conjunto de Control — Control Electrónico Automático de la Temperatura

Remoción

1.

Desmonte la unidad del radio (18806). Para información
adicional, consulte la Sección 415-01.

2.

Desmonte el panel de acabado del tablero de instrumentos
(044F46).

1

Remueva los tornillos.

2

Desacople las grapas flexibles y desmonte el panel.

3.

Desacople los conectores.

4.

Remueva los tornillos y desmonte el módulo de control
electrónico automático de la temperatura.

Componentes de Control

412-04-10

412-04-10

Componentes de Control (Continuación)

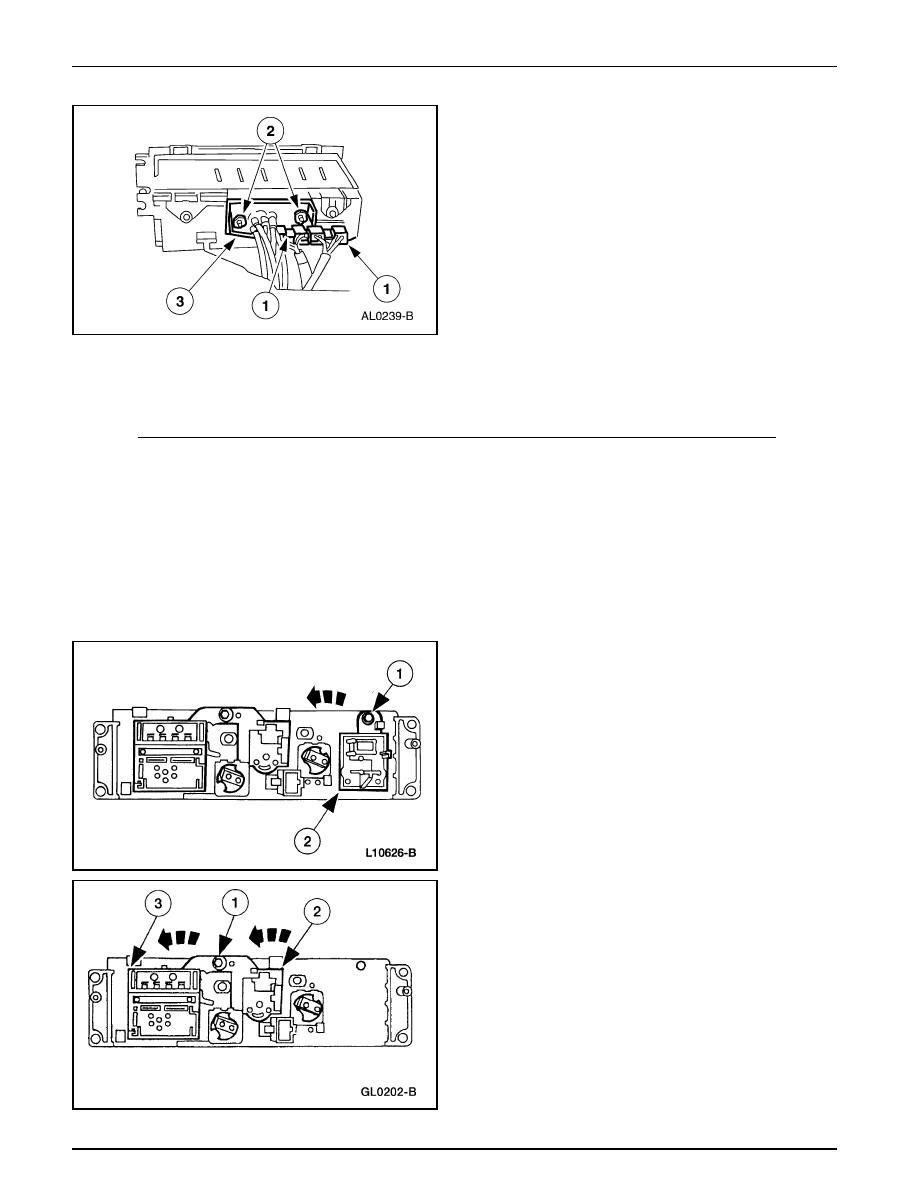

5.

Desmonte el módulo EATC.

1

Desacople los conectores eléctricos.

2

Remueva las tuercas.

3

Desacople el conector del arnés de vacío.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Interruptor — A/C Manual

Remoción

1.

Desmonte el conjunto de control de climatización. Para
información adicional, consulte a Conjunto de Control
— A/C Manual, en esta sección.

2.

Nota:  La perilla se caerá cuando se desmonte el
interruptor.

Desmonte el interruptor del motor soplador del calefactor.

1  Remueva el tornillo.

2  Gire y desmonte el interruptor.

3.

Nota:  Las perillas se caerán cuando se desmonten los
interruptores.

Desmonte el interruptor de control de temperatura y el
interruptor de la puerta amortiguadora.

1

Remueva el tornillo.

2

Gire y desmonte el interruptor del control de temperatura.

3

Gire y desmonte el interruptor de la puerta amortiguadora
A/C.

Componentes de Control

412-04-11

412-04-11

Componentes de Control (Continuación)

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

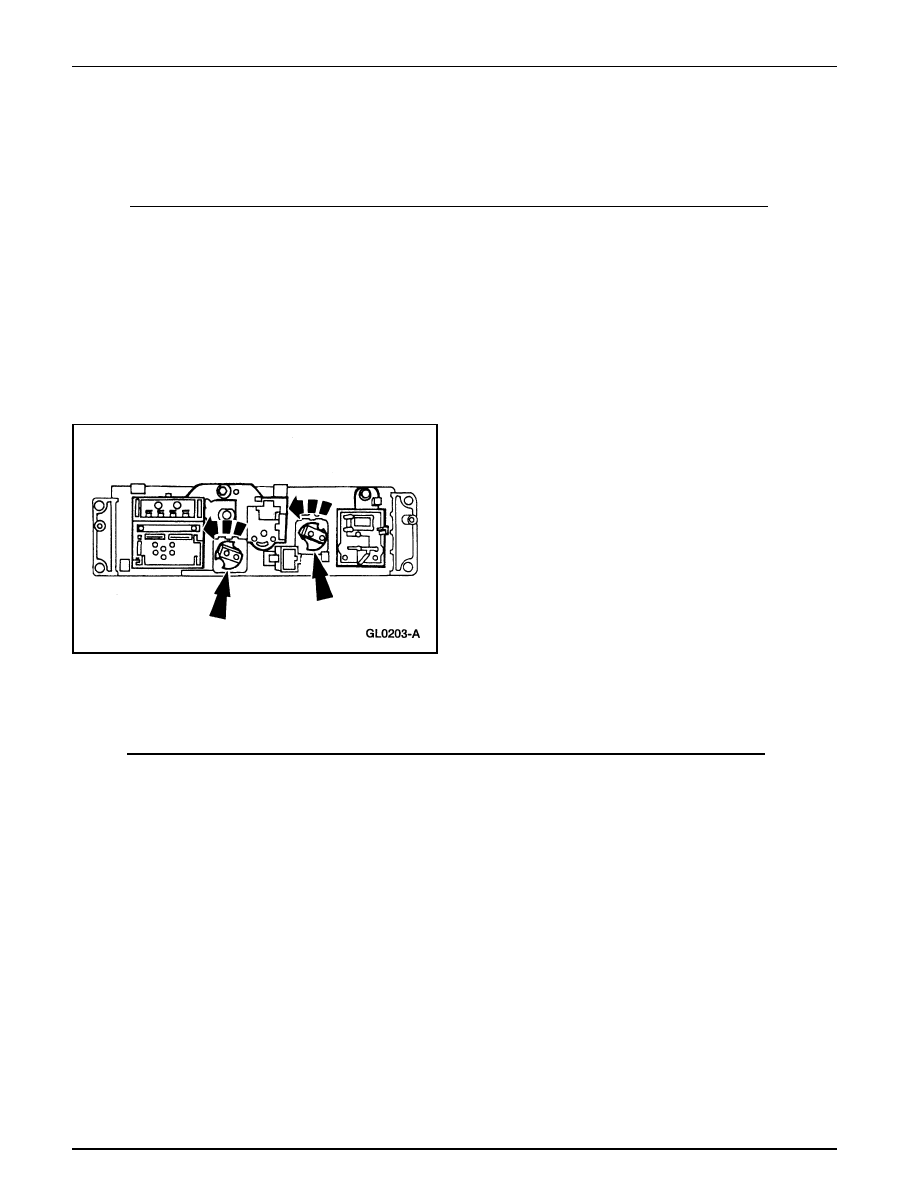

Bombillos — A/C Manual

Remoción

1.

Desmonte el conjunto de control de climatización. Para
información adicional, consulte a Conjunto de Control —
A/C Manual, en esta sección.

2.

Gire y hale el receptáculo de la lámpara.

•

Instale un bombillo nuevo en el receptáculo.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Actuador — Puerta de Mezcla A/C Electrónico

Remoción

1.

Desmonte el panel de instrumentos. Para información
adicional, consulte la Sección 501-12.
