Ford Explorer / Mercury Mountaineer. Manual - parte 724

Componentes de Control

412-04-12

412-04-12

Componentes de Control (Continuación)

2.

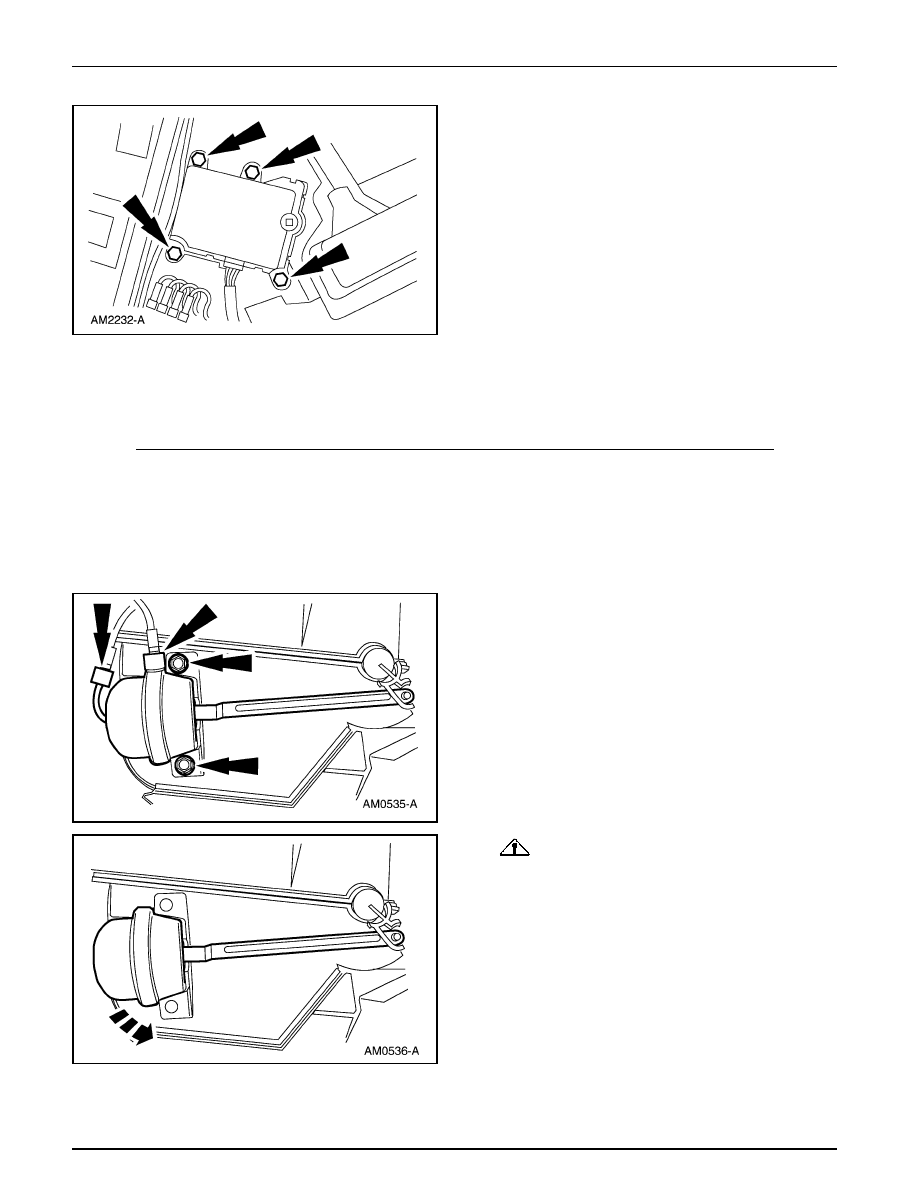

Desmonte el motor actuador de la puerta del A/C
electrónico (19E616).

•

Remueva los tornillos.

•

Desacople el conector del arnés y desmonte el motor
actuador.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Motor del Control a Vacío — Puerta Panel / Piso

Remoción

1.

Remueva los tornillos y desconecte la manguera de vacío.

2.

PRECAUCIÓN: No intente doblar ninguna

parte de la palanca. Es quebradizo y se romperá.

Gire el motor de control a vacío (18A318), desacople la
palanca y desmonte el motor.

Componentes de Control

412-04-13

412-04-13

Componentes de Control (Continuación)

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

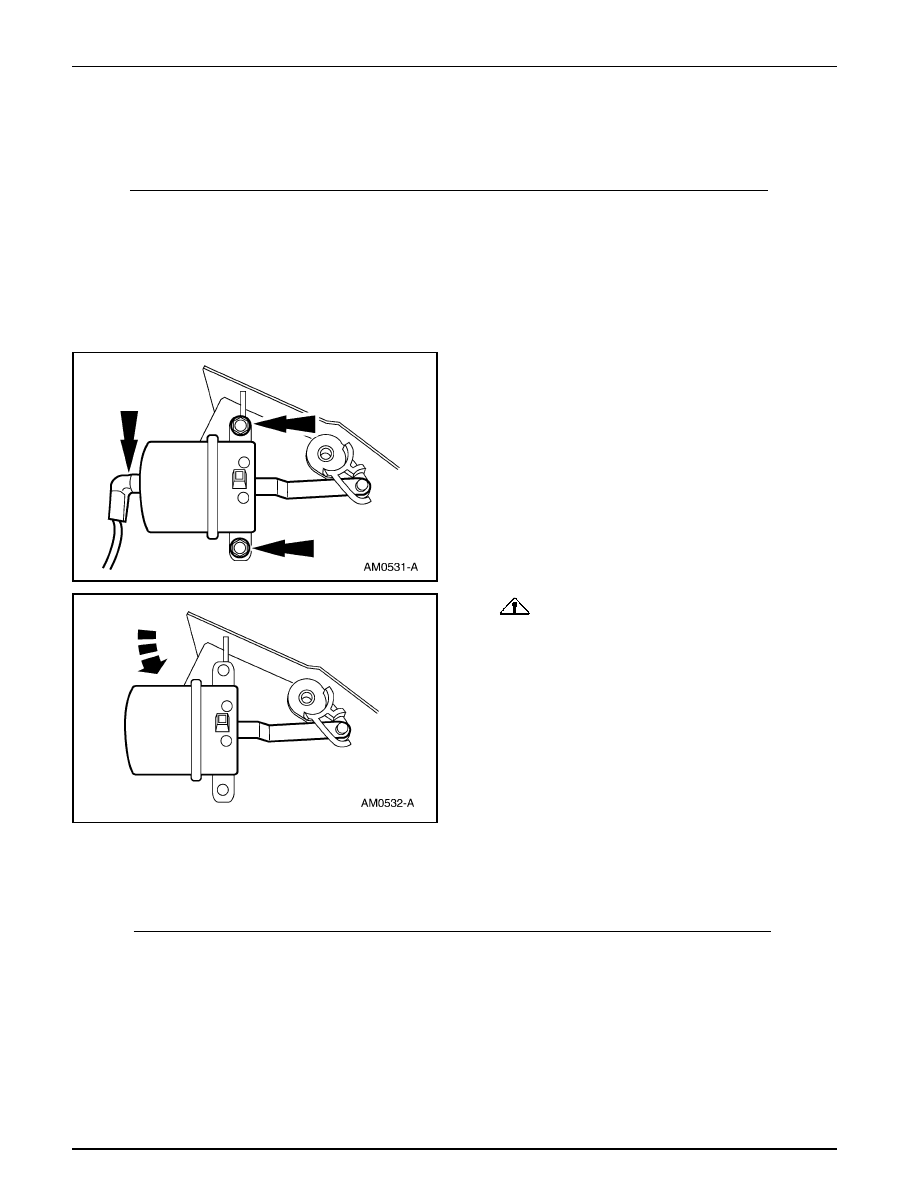

Motor de Control a Vacío — Puerta Panel / Desempañador

Remoción

1.

Remueva el tornillo y desmonte la manguera de vacío.

2.

PRECAUCIÓN: No intente doblar ninguna

parte de la palanca. Es quebradizo y se romperá.

Gire el motor de control a vacío (18A318), desacople la
palanca y desmonte el motor.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Componentes de Control

412-04-14

412-04-14

Componentes de Control (Continuación)

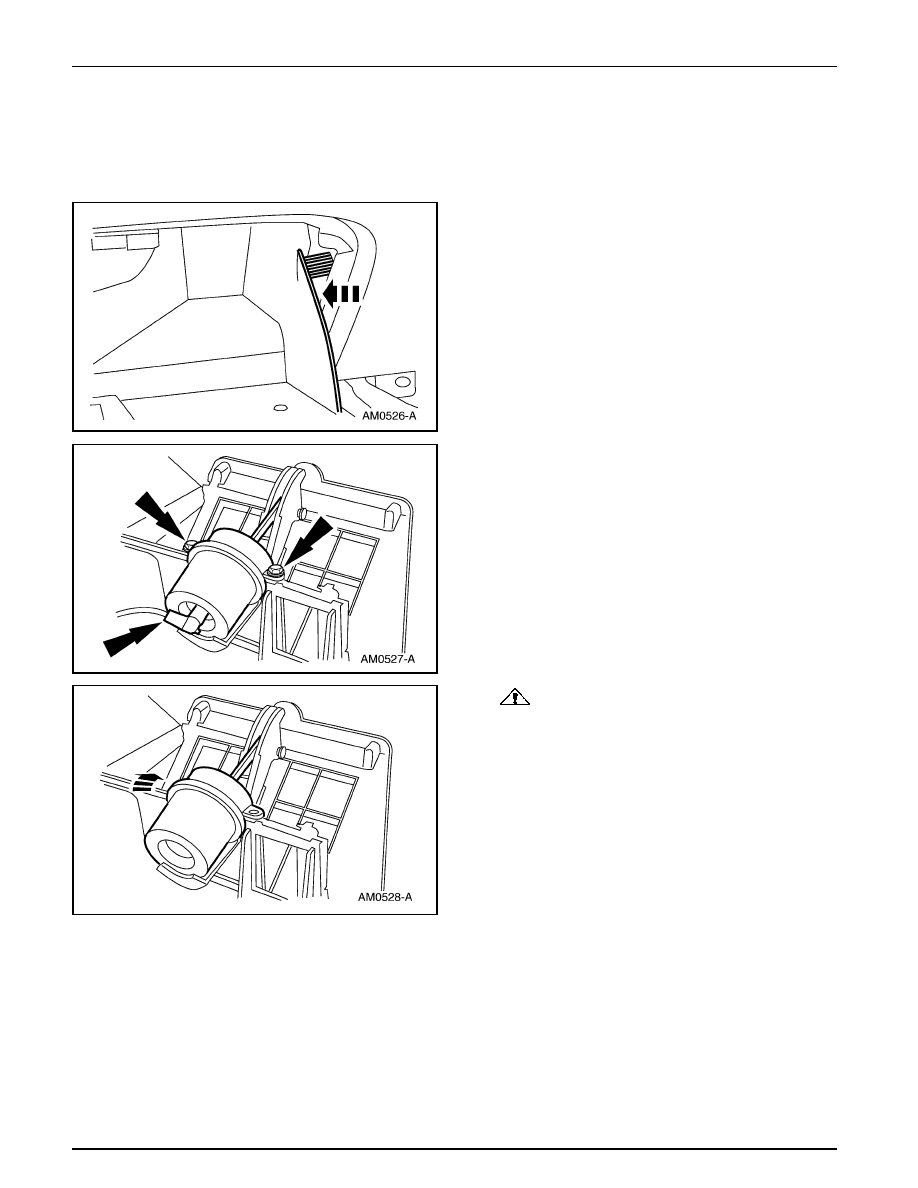

Motor de Control a Vacío — Puerta de Entrada de Aire

Remoción

1.

Libere los topes y baje hasta el piso la puerta de la
guantera.

2.

Remueva los tornillos y desconecte la manguera de vacío.

3.

PRECAUCIÓN: No intente doblar ninguna

parte de la palanca. Es quebradizo y se romperá.

Gire el motor de control a vacío (18A318), desacople la
palanca y desmonte el motor.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-1

413-00-1

SECCIÓN 413-00 Iluminación del Grupo de

Instrumentos y del Panel
— Información General

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Iluminación del Grupo de Instrumentos y del Panel ..........................................................................  413-00-2

DIAGNÓSTICO Y PRUEBA

Iluminación del Grupo de Instrumentos y del Panel ..........................................................................  413-00-2

Inspección y Verificación ................................................................................................................  413-00-2
Pruebas Pinpoint ............................................................................................................................  413-00-3
Tabla de Fallas ...............................................................................................................................  413-00-2

Prueba Pinpoint

Bombillo — Control de Climatización ..............................................................................................  413-00-21
Bombillo — Grupo de Instrumentos .................................................................................................  413-00-21
