Ford Explorer / Mercury Mountaineer. Manual - parte 721

Acondicionador de Aire

412-03-41

412-03-41

Especificaciones Generales

Item

Especificación

Aceite para compresor PAG,

WSH-M1C231-B

YN-12-C, F7AZ-19589-DA

Compresor A/C

Entre-hierro, embrague

0.35-0.85  (0.014-0.033)

A/C, mm (pul)

Lubricante

Sellador de Tubería con

WSK-M2G350-A2

Teflon® D8AZ-19554-A

ESPECIFICACIONES (Continuación)

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Conexión, acumulador a

35-42

26-31

—

núcleo evaporador

Tornillo, núcleo

8.4-11.2

—

75-99

condensador A/C

Tornillos, escudo

5.5-8

—

50-71

de calor compresor A/C

Tornillos, montaje

21-29

15-21

—

del compresor A/C

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Tornillo, tubo múltiple A/C

17-23

12.5-17

—

Tuerca, abrazadera múltiple

15-22

11-16

—

A/C a generador

Tuerca, línea A/C a

6.8-9.2

—

60.6-82

condensador

Tornillos, recipiente

7.6-10.4

—

67-92

dirección hidráulica

Tuerca, abrazadera

7.6-10.4

—

67-92

manguera dirección
hidráulica

Tornillo, servo del control

9-12

7-9

—

de velocidad

Tornillo, soporte

6-8

—

53-71

acumulador por succión

Tornillos y tuercas,

6-8

—

52-71

recipiente refrigerante /
lavador parabrisas

Tornillo, embrague A/C

11-14

—

98-123

Conexión de maní

7-9

—

62-79

Componentes de Control

412-04-1

412-04-1

SECCIÓN 412-04 Componentes de Control

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Componentes de Control ...................................................................................................................  412-04-2

DIAGNÓSTICO Y PRUEBA

Componentes de Control ...................................................................................................................  412-04-7

Componentes de Control

Actuador — Puerta de Mezcla A/C Electrónico ...............................................................................  412-04-11
Bombillos — A/C Manual .................................................................................................................  412-04-11
Conjunto de Control — A/C Manual ...................................................................................................  412-04-7
Conjunto de Control — Control Electrónico de Temperatura .............................................................  412-04-9
Interruptor — A/C Manual ................................................................................................................  412-04-10
Motor de Control a Vacío — Puerta de Entrada de Aire ..................................................................  412-04-14
Motor de Control a Vacío — Puerta Panel / Desempañador ............................................................  412-04-13
Motor de Control a Vacío — Puerta Panel / Piso .............................................................................  412-04-12

Tabla Manual de Contenido

Componentes de Control

412-04-2

412-04-2

DESCRIPCION Y OPERACION

Componentes de Control

A/C Manual

El sistema de control de climatización manual calienta ó enfría
el interior del vehículo dependiendo de la posición del selector
de función y de la temperatura escogida.

La posición del selector de función determina calentamiento
ó enfriamiento y la distribución del aire. El ajuste del control
de mezcla de temperaturas determina su valor en el aire.

Los componentes de control de climatización manual son
usados para:

•

seleccionar la fuente de entrada de aire (exterior ó
recirculado).

•

seleccionar la velocidad del motor soplador.

•

seleccionar la temperatura del aire de descarga (mezcla de
temperaturas).

•

seleccionar la ubicación de la descarga de aire (desempañar,
panel, piso).

•

seleccionar la operación del embrague del compresor A/C.

Control Electrónico Automático de Temperatura

Con la utilización de un micro controlador, el módulo (EATC)
de control electrónico de temperatura analiza las entradas
desde las siguientes fuentes principales:

•

selección de temperatura, función y soplador (hecha por
los ocupantes del vehículo)

•

temperatura en el vehículo

•

temperatura ambiente

•

carga solar

•

velocidad del vehículo

•

temperatura del refrigerante del motor

Usando estas entradas, el microcontrolador determina las
condiciones correctas para las siguientes salidas:

•

acoplamiento del embrague A/C

•

velocidad del soplador

•

posición de la puerta de mezcla de la temperatura del aire

•

posición de la puerta panel / piso

•

posición de la puerta panel / desempañador

•

posición de la puerta de entrada del aire

Componentes de Control

412-04-3

412-04-3

DESCRIPCION Y OPERACION (Continuación)

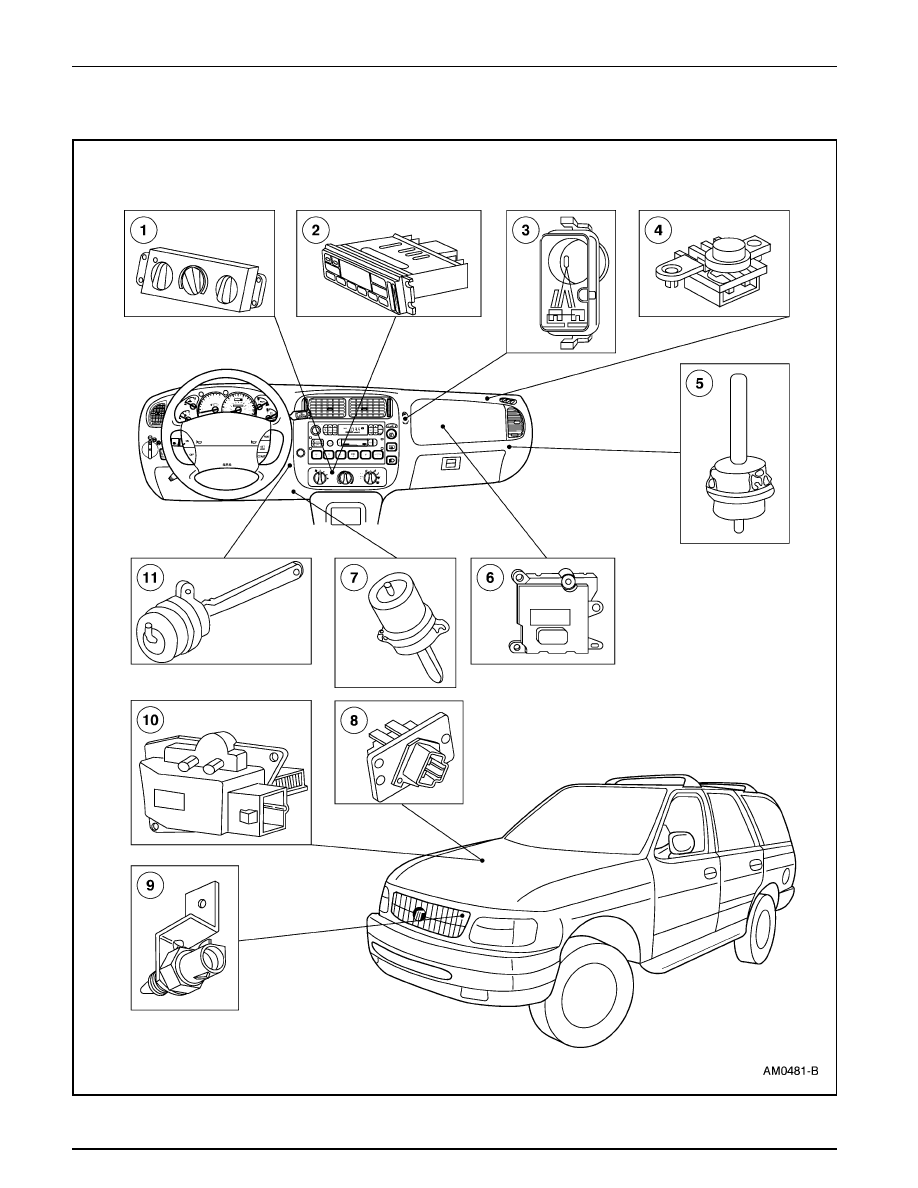

Ubicación de los Componentes
