Ford Explorer / Mercury Mountaineer. Manual - parte 726

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-6

413-00-6

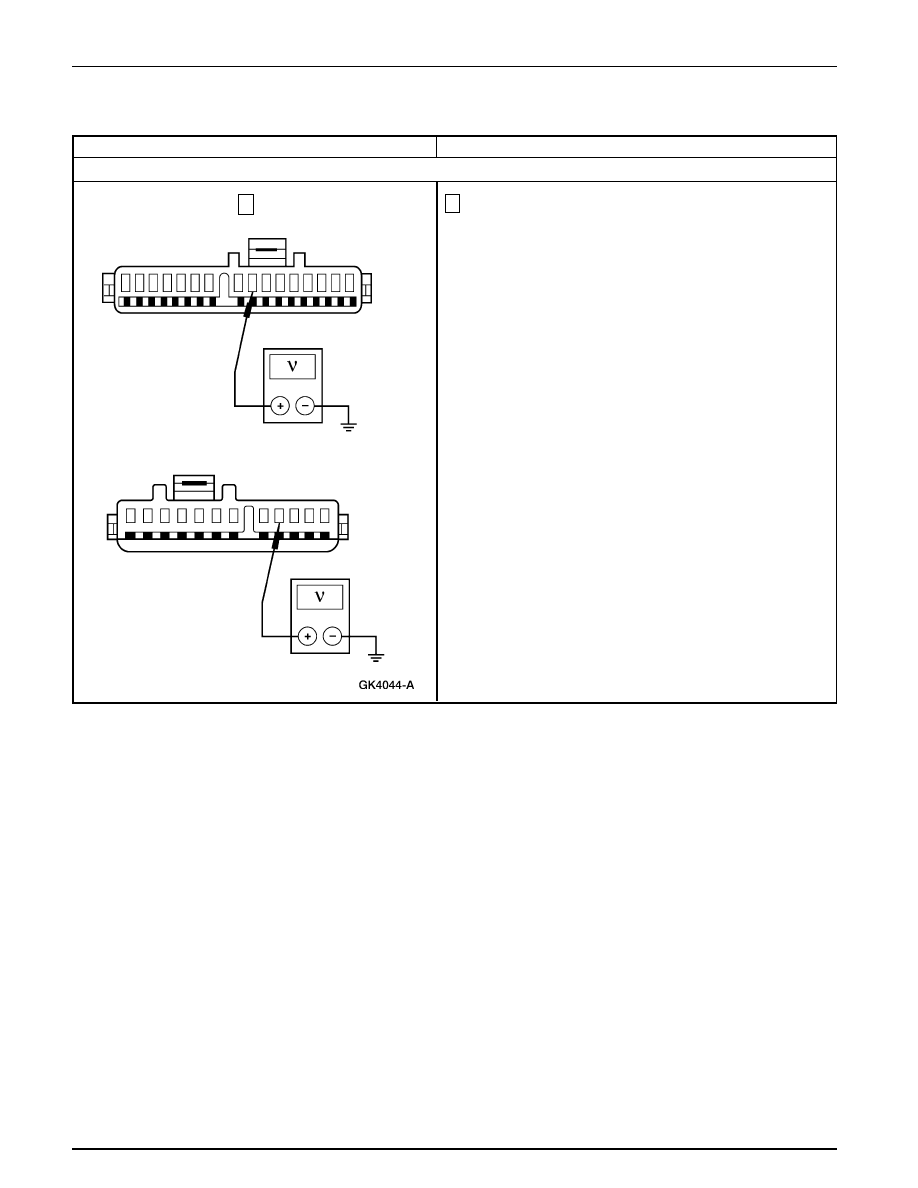

Prueba Pinpoint B: LA ILUMINACIÓN DEL GRUPO DE INSTRUMENTOS NO FUNCIONA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B1

PRUEBE EL INTERRUPTOR ATENUADOR DEL PANEL (Continuación)

5

Mida el voltaje entre C287-4, circuito 235 (R/BK) del grupo
de instrumentos, y tierra; así como entre C286-8, circuito
235 (R/BK) también en el grupo de instrumentos, y tierra.

•

¿ Son los voltajes mayores que 10 voltios ?

→

→

→

→

→

Si
GIRE el interruptor de los faros a la posición OFF.
Vaya a B2.

→

→

→

→

→

No
REPARE el circuito en cuestión. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

5

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-7

413-00-7

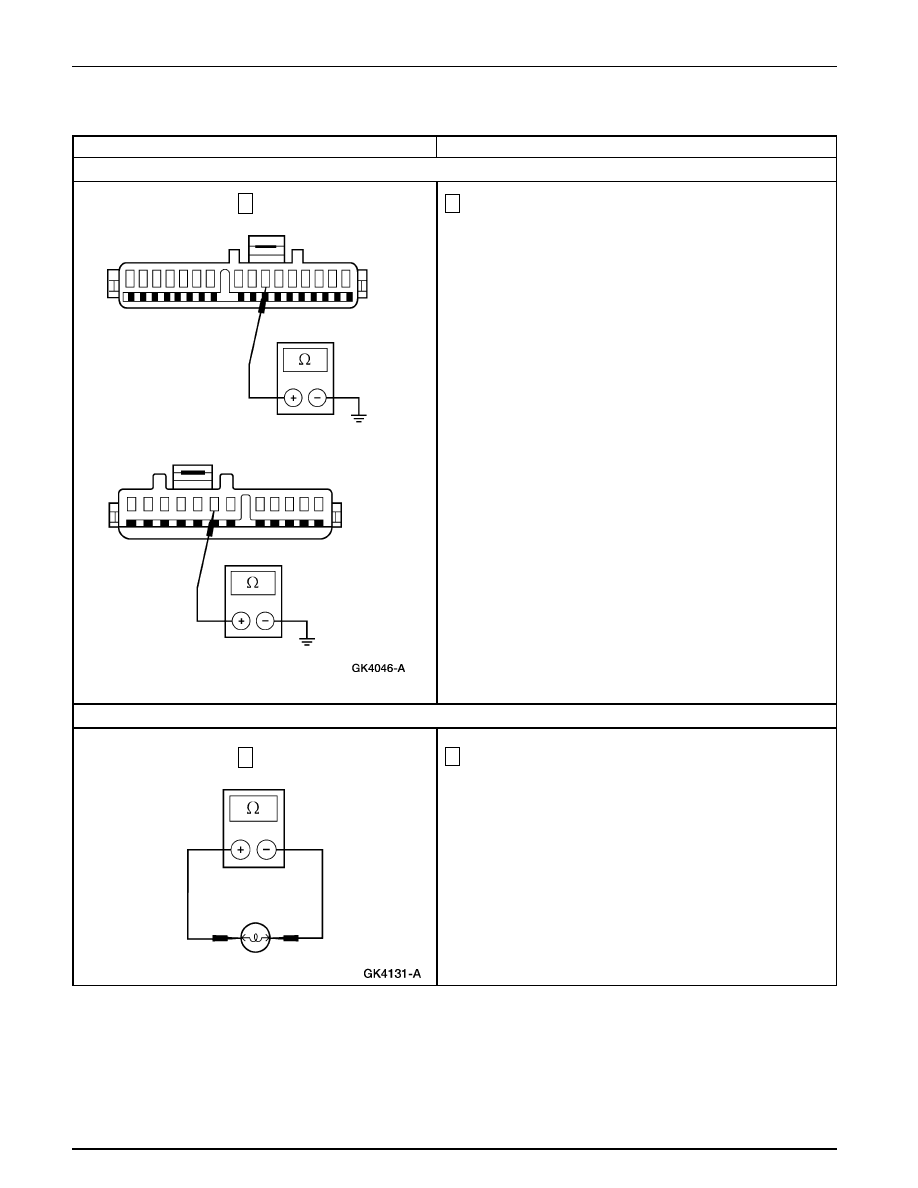

Prueba Pinpoint B: LA ILUMINACIÓN DEL GRUPO DE INSTRUMENTOS NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B2

VERIFIQUE LA CONTINUIDAD DEL CIRCUITO 57 (BK)

1

Mida la resistencia del circuito 57 (BK), entre C287-7 del
grupo de instrumentos y tierra; así como entre C286-7 del
mismo grupo de instrumentos y tierra.

•

¿ Son las resistencias mayores que 5 ohmios ?

→

→

→

→

→

Si
Vaya a B3.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

B3

VERIFIQUE LAS LÁMPARAS DE ILUMINACIÓN

1

Mida si hay continuidad entre los terminales de las
lámparas de iluminación del grupo de instrumentos.

•

¿ Existe continuidad ?

→

→

→

→

→

Si
REEMPLACE el circuito impreso del grupo de
instrumentos. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
REEMPLACE las lámparas. PRUEBE si el sistema
funciona normalmente.

1

1

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-8

413-00-8

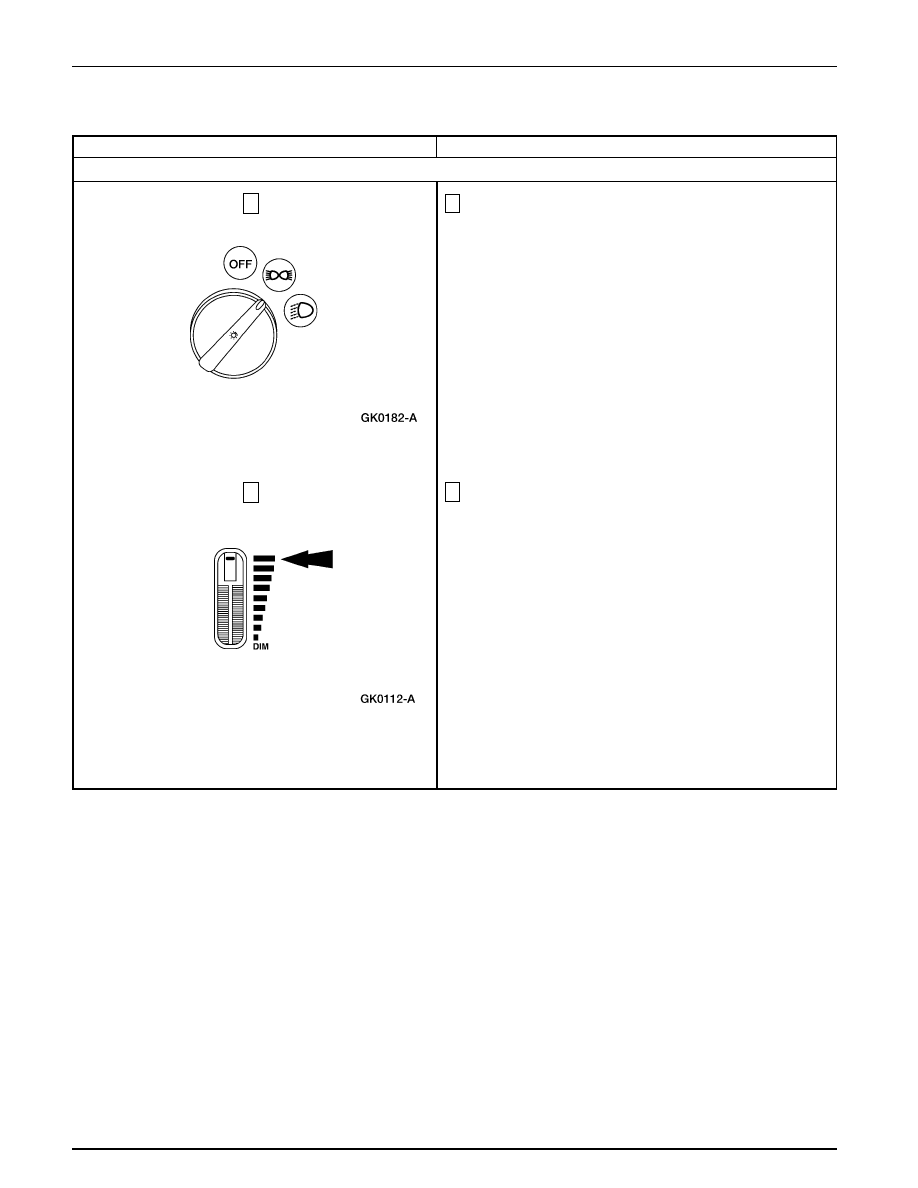

Prueba Pinpoint C: LA ILUMINACIÓN DEL CONTROL DE CLIMATIZACIÓN NO FUNCIONA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C1

VERIFIQUE LA ILUMINACIÓN DEL CONTROL DE CLIMATIZACIÓN

1

Coloque el interruptor de los faros en la posición PARK.

DIAGNOSTICO Y PRUEBA (Continuación)

2

Gire el interruptor atenuador del panel a la posición de
iluminación completa.

•

¿ Operan correctamente los alumbrados del control
EATC, del control delantero de climatización y/o del
RICP ?

→

→

→

→

→

Si
El sistema está OK.

→

→

→

→

→

No
Si el control delantero de climatización no se ilumina
correctamente, Vaya a C2.

Si el control de climatización RICP no opera
correctamente, Vaya a C4.

Si el alumbrado de EATC no funciona correctamente,
Vaya a C7.

1

2

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-9

413-00-9

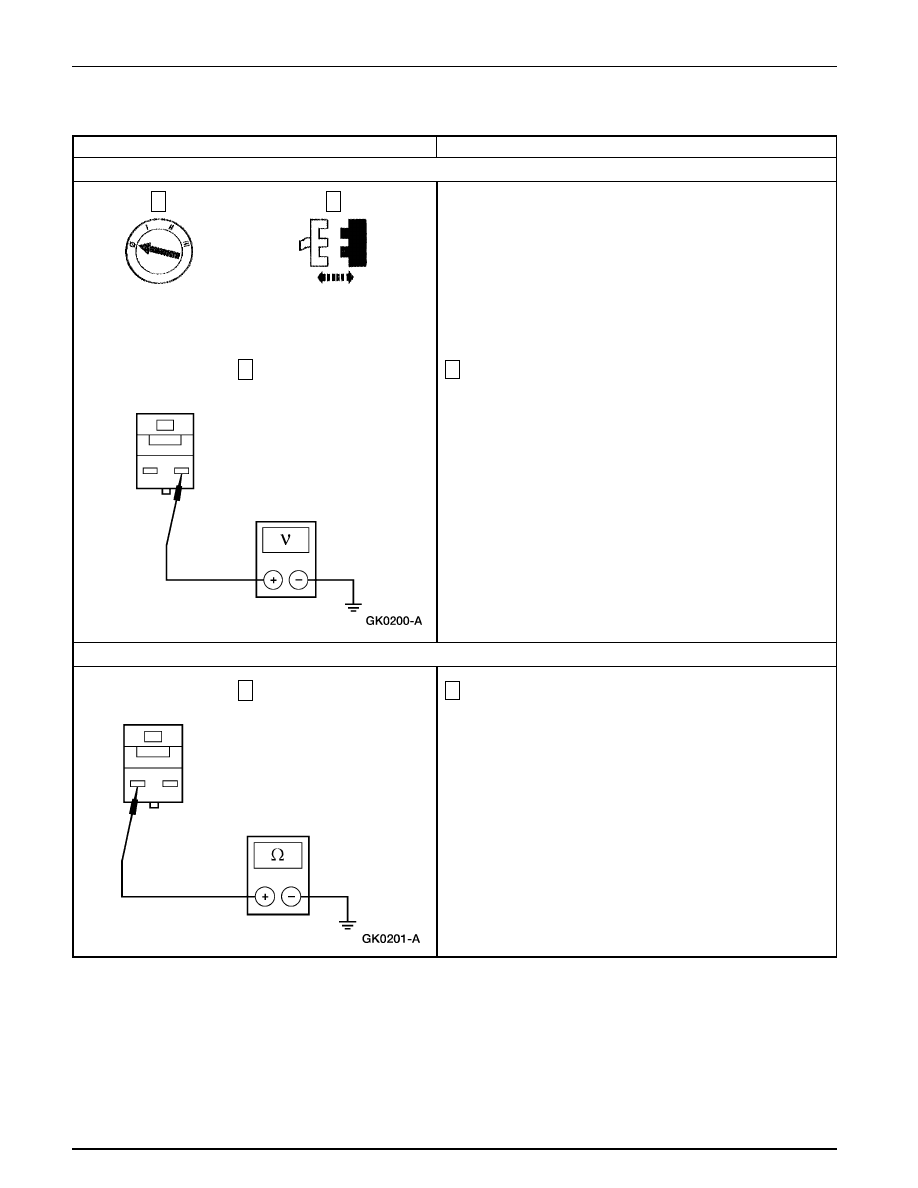

Prueba Pinpoint C: LA ILUMINACIÓN DEL CONTROL DE CLIMATIZACIÓN NO FUNCIONA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C2

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 235 (R/BK)

3

Mida el voltaje entre C276, circuito 235 (R/BK) del control
A/C y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

→

→

→

→

→

Si
Vaya a C3.

→

→

→

→

→

No
REPARE el circuito 235 (R/BK). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

C276 del Control A/C

C3

VERIFIQUE LA TIERRA

1

Mida la resistencia entre C276, circuito 235 (R/BK) del
control A/C y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

→

→

→

→

→

Si
INSPECCIONE los bombillos del alumbrado del
control A/C. REEMPLACE si es necesario.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

No
REPARE el circuito 57 (BK). PRUEBE si el sistema
funciona normalmente.

1

2

3

1
