Ford Explorer / Mercury Mountaineer. Manual - parte 729

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-18

413-00-18

Prueba Pinpoint F: UNA FUENTE DE ILUMINACIÓN SIMPLE NO FUNCIONA —INTERRUPTORES DE CONTROL
EN EL VOLTAJE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F1

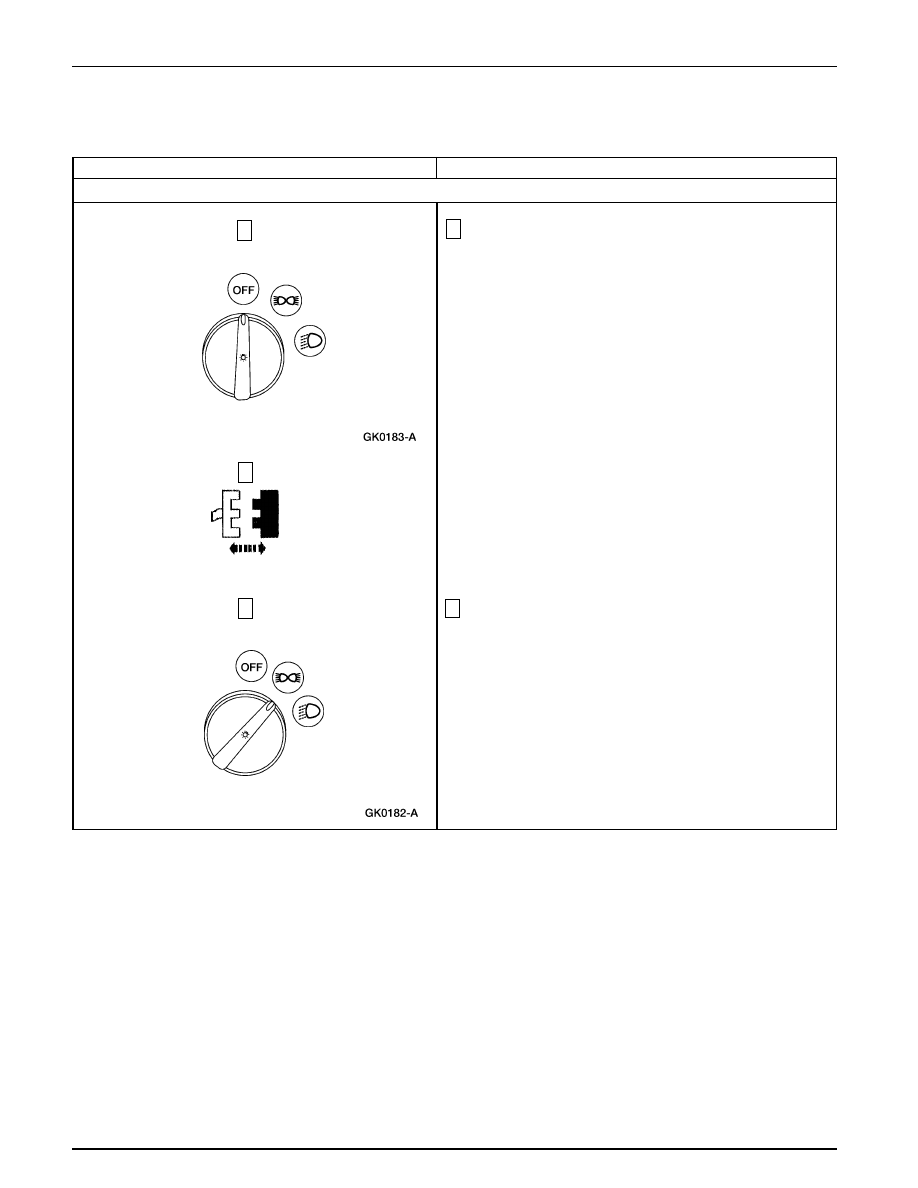

VERIFIQUE EL VOLTAJE AL CONECTOR DEL CONTACTO DESLIZANTE PARA LA BOLSA DE AIRE

1

Gire el interruptor de los faros a la posición OFF.

DIAGNOSTICO Y PRUEBA (Continuación)

C220 del Contacto Deslizante para la Bolsa de Aire

3

Coloque el interruptor de los faros en la posición PARK.

1

2

3

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-19

413-00-19

Prueba Pinpoint F: UNA FUENTE DE ILUMINACIÓN SIMPLE NO FUNCIONA —INTERRUPTORES DE CONTROL
EN EL VOLTAJE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F1

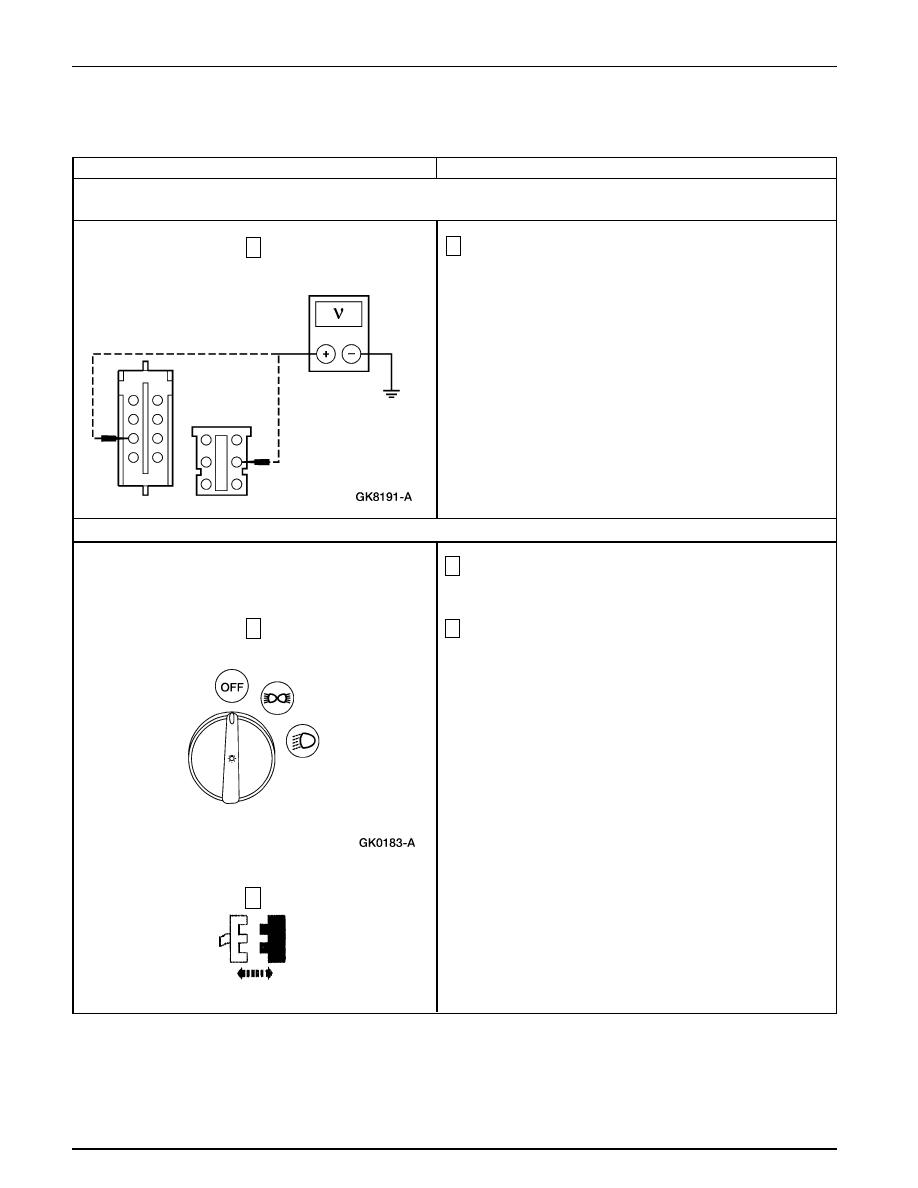

VERIFIQUE EL VOLTAJE AL CONECTOR DEL CONTACTO DESLIZANTE PARA LA BOLSA DE AIRE
(Continuación)

4

Mida el voltaje entre C220-3, circuito 235 (R/BK) del
contacto deslizante de la bolsa de aire, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

→

→

→

→

→

Si
RECONECTE el contacto deslizante en C220. Vaya
a F2.

→

→

→

→

→

No
REPARE el circuito 235 (R/BK). PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

F2

VERIFIQUE EL VOLTAJE EN EL CONTACTO DESLIZANTE DE LA BOLSA DE AIRE

Interruptor Actuador del Control de Velocidad

1

Desactive el sistema de bolsa de aire. Consulte la Sección
501-20B.

2

Gire el interruptor de los faros a la posición OFF.

4

2

3

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-20

413-00-20

Prueba Pinpoint F: UNA FUENTE DE ILUMINACIÓN SIMPLE NO FUNCIONA —INTERRUPTORES DE CONTROL
EN EL VOLTAJE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F2

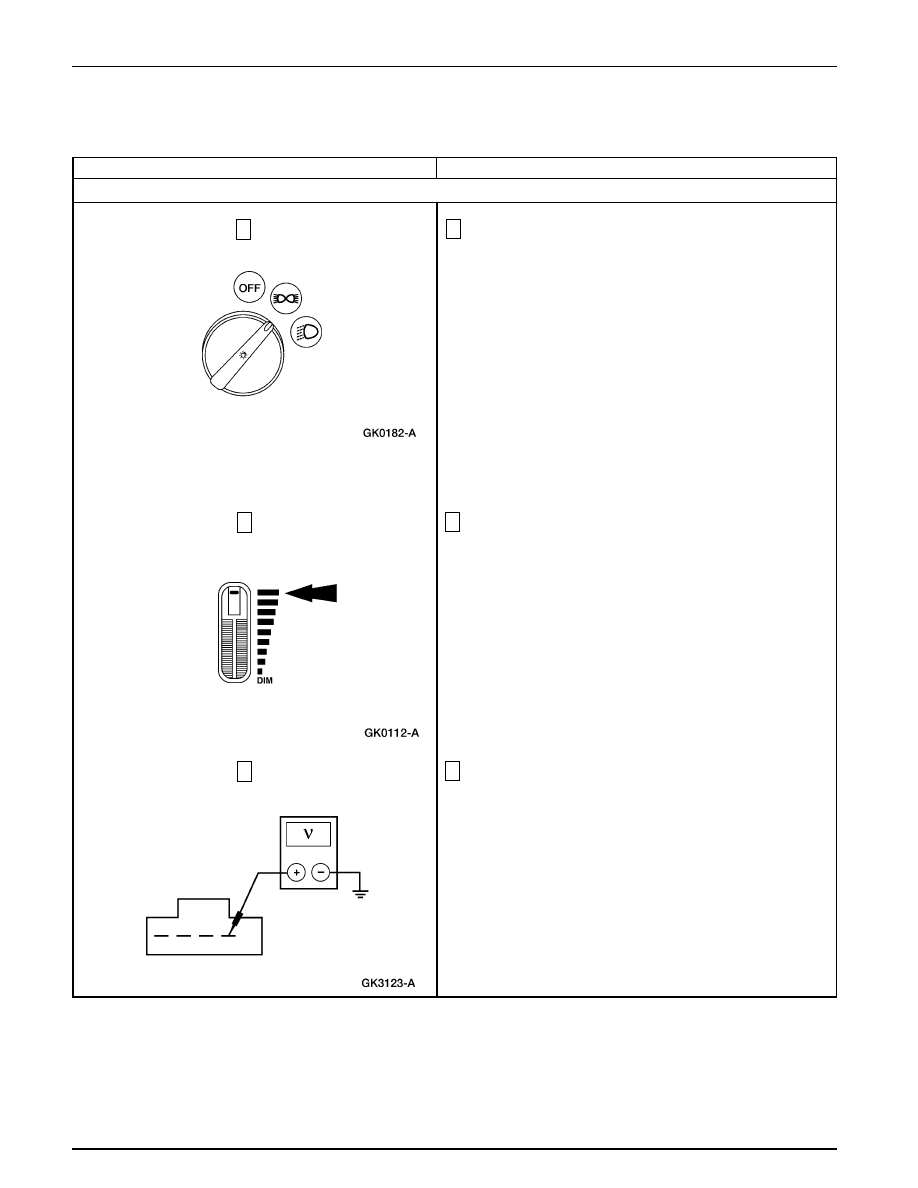

VERIFIQUE EL VOLTAJE EN EL CONTACTO DESLIZANTE DE LA BOLSA DE AIRE (Continuación)

4

Coloque el interruptor de los faros en la posición PARK.

DIAGNOSTICO Y PRUEBA (Continuación)

5

Gire el interruptor atenuador del panel a la posición de
iluminación completa.

6

Mida el voltaje entre el terminal 4 del interruptor actuador
del control de velocidad y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

→

→

→

→

→

Si
Vaya a F3.

→

→

→

→

→

No
REEMPLACE el contacto deslizante de la bolsa de
aire. PRUEBE si el sistema funciona normalmente.

4

5

6

Iluminación del Grupo de Instrumentos y del Panel — Información General

413-00-21

413-00-21

Prueba Pinpoint F: UNA FUENTE DE ILUMINACIÓN SIMPLE NO FUNCIONA —INTERRUPTORES DE CONTROL
EN EL VOLTAJE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F3

VERIFIQUE EL ARNÉS DEL INTERRUPTOR DE CONTROL EN EL VOLANTE

1

Inspeccione el arnés del interruptor de control en el volante
por cortos, abiertos ó cualquier daño.

•

¿ Está OK el arnés del interruptor de control en el
volante ?

→

→

→

→

→

Si
REEMPLACE el (los) interruptor(es) de control en
el volante. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

No
REEMPLACE el arnés del interruptor de control en
el volante. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICO Y PRUEBA (Continuación)

Pruebas Pinpoint

Bombillo — Grupo de Instrumentos

Remoción e Instalación

Para información adicional, consulte la Sección 413-01.

Bombillo — Control de Climatización

Remoción e Instalación

Para información adicional, consulte la Sección 412-04.
