Ford Explorer / Mercury Mountaineer. Manual - parte 717

Acondicionador de Aire

412-03-25

412-03-25

Acondicionador de Aire (Continuación)

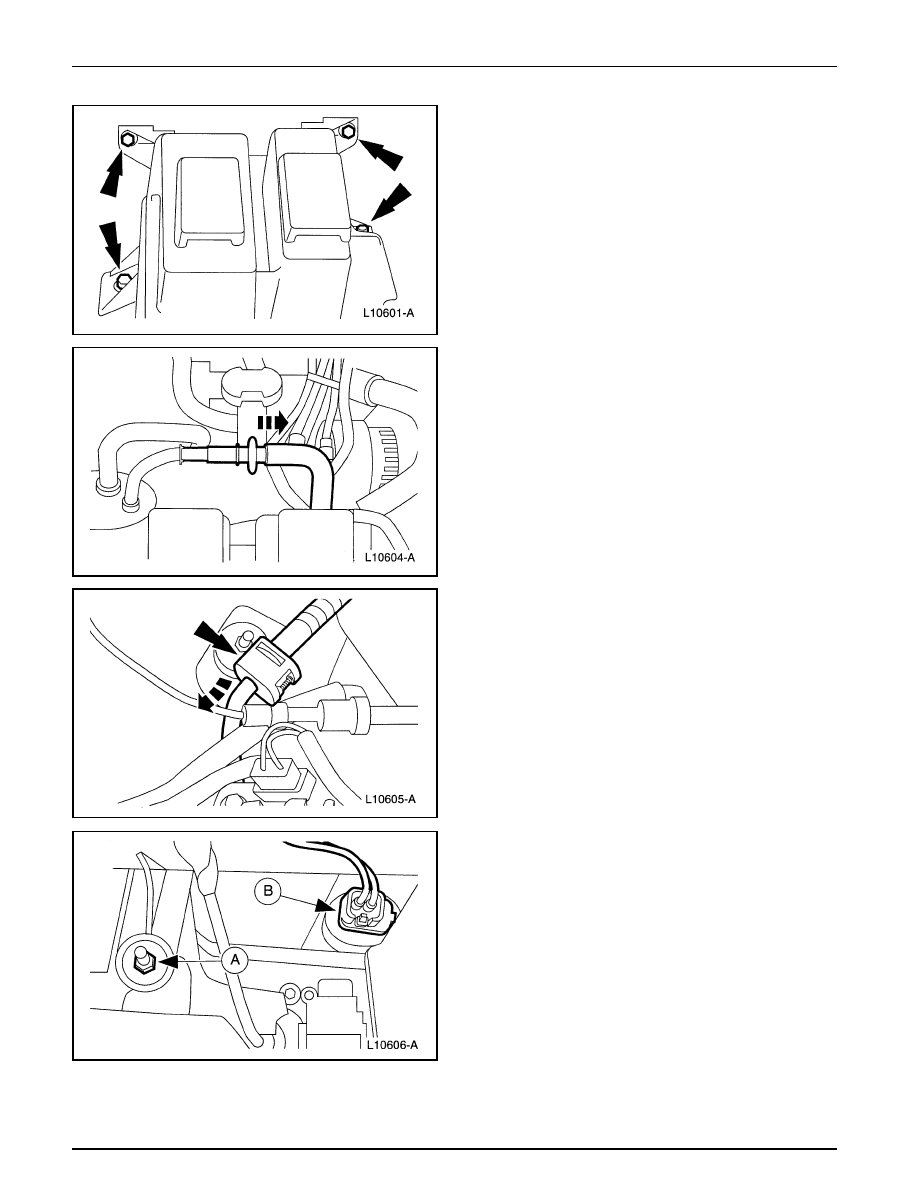

7.

Remueva las tuercas y los tornillos del recipiente
recuperador de refrigerante / lavador del parabrisas.
Coloque el recipiente a un lado.

8.

Desconecte el múltiple y tubo A/C (19D734) del
acumulador / secador por succión. Para información
adicional, consulte la Sección 412-00.

9.

Desconecte el tubo del condensador al evaporador
(19835). Para información adicional, consulte la Sección
412-00.

10. Desconecte el arnés de vacío (B) del sistema A/C y la

tuerca (A) de montaje de la cubierta del evaporador en el
interior del vehículo.

Acondicionador de Aire

412-03-26

412-03-26

Acondicionador de Aire (Continuación)

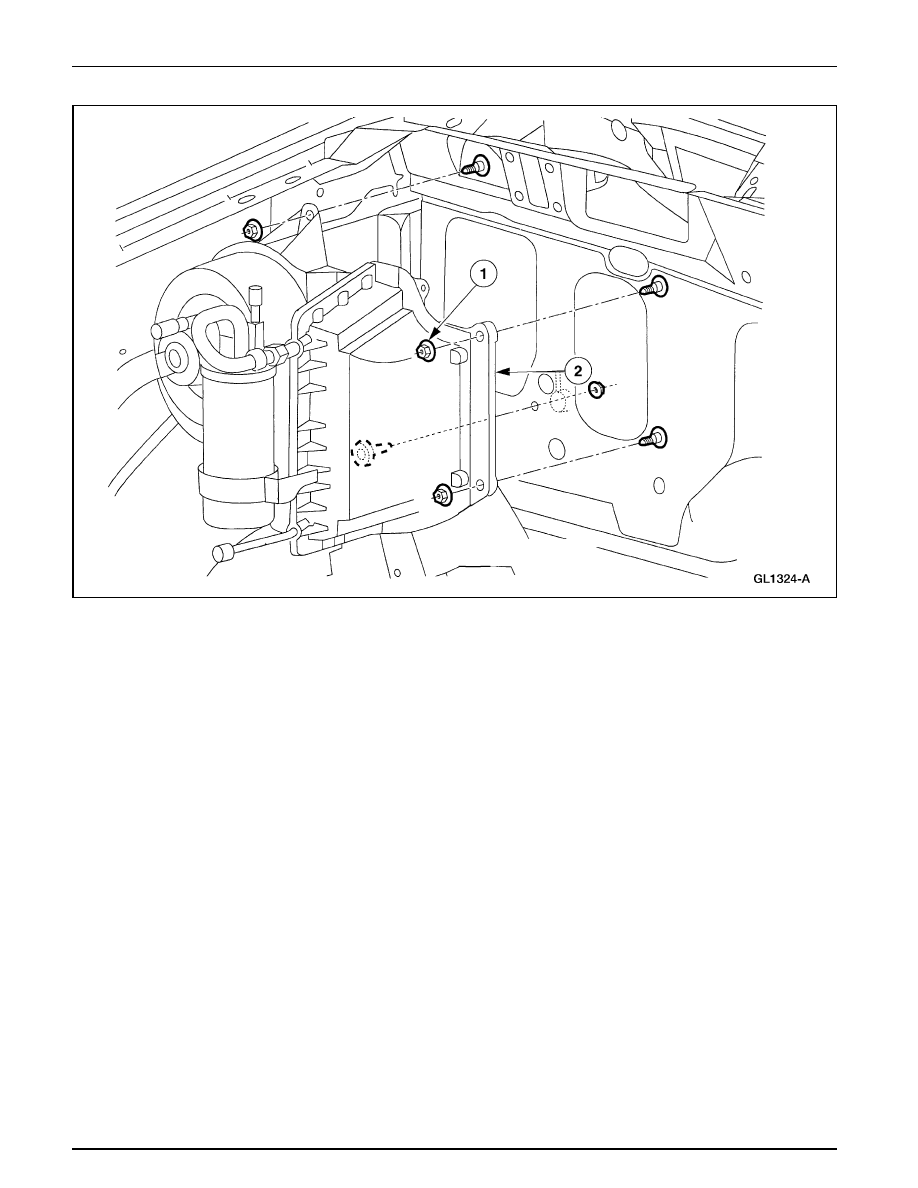

11. Desmonte la cubierta (19850) del evaporador A/C.

1

Remueva las tres tuercas debajo del capot y una debajo
del panel.

2

Desmonte y saque del vehículo la cubierta.

12. Desconecte el acumulador / secador por succión del núcleo

evaporador A/C. Para información adicional, consulte a
Núcleo Evaporador, en esta sección.

Acondicionador de Aire

412-03-27

412-03-27

Acondicionador de Aire (Continuación)

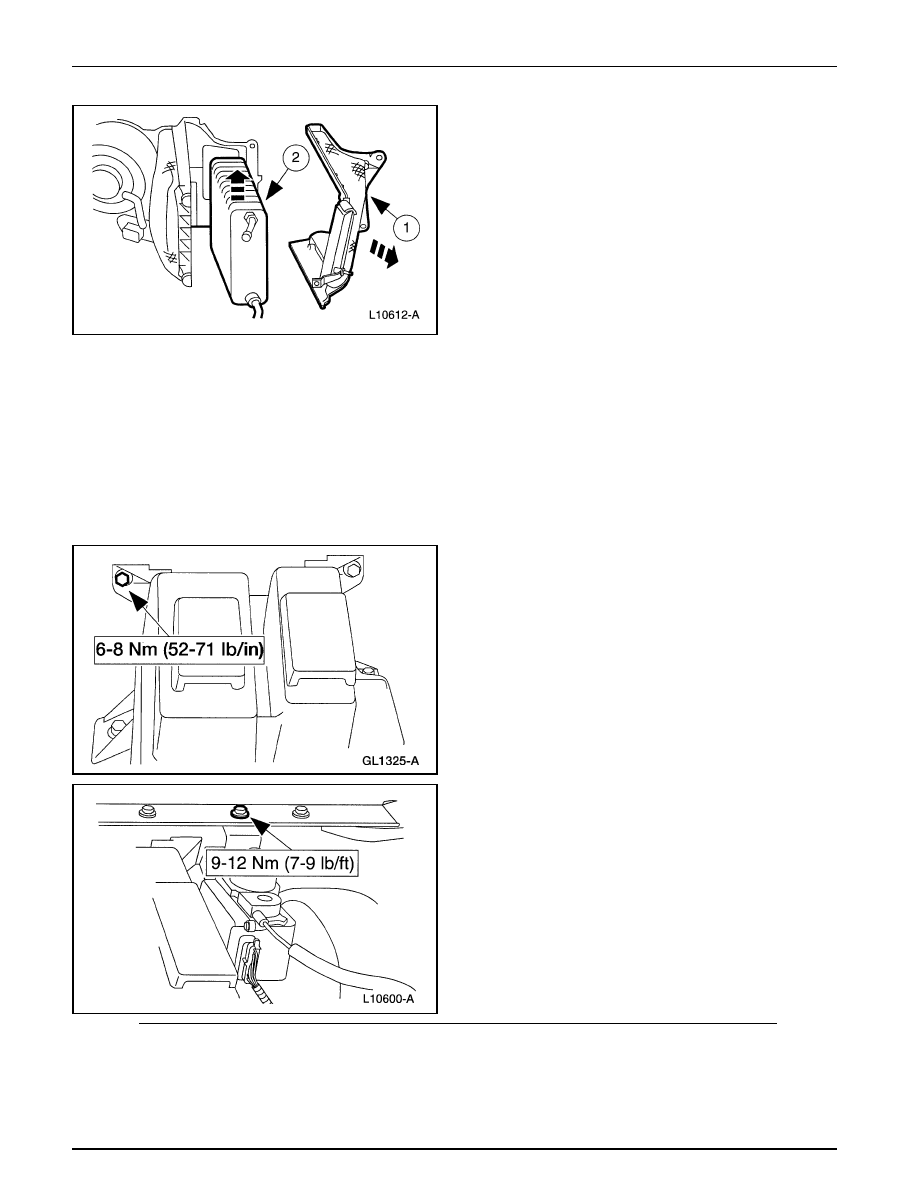

13. Nota: Sólo para el Motor 5.0L:

Desmonte el escudo de calor de la cubierta del evaporador.

1

Remueva el tornillo.

2

Desmonte las grapas.

3

Desmonte el escudo de calor.

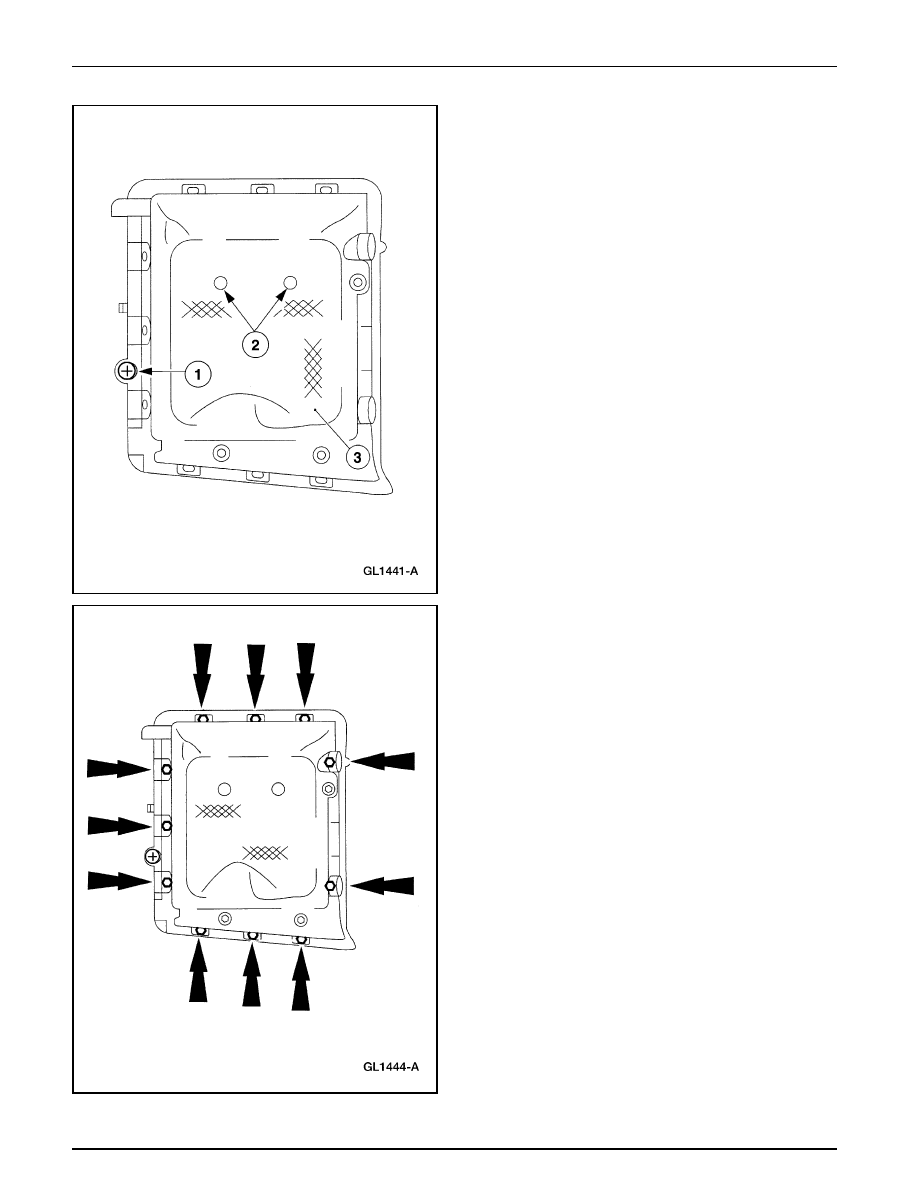

14. Desmonte los tornillos que sujetan la tapa de la cubierta.

Acondicionador de Aire

412-03-28

412-03-28

Acondicionador de Aire (Continuación)

15. Desmonte el núcleo evaporador A/C.

1

Separe las mitades de la caja del evaporador.

2

Levante y saque el núcleo evaporador.

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

•

Llene el nuevo núcleo de evaporador A/C con la
cantidad apropiada de aceite para compresor PAG,
YN-12-C, F7AZ-19589-DA ó con un equivalente que
cumpla con la especificación Ford WSH-M1C231-B;
consulte la Sección 412-00.
