Acondicionador de Aire (Continuación)

Instalación

1.

Limpie las superficies de montaje de la bobina de campo
y de la rolinera de la polea del embrague A/C.

2.

PRECAUCIÓN: No utilice herramientas

neumáticas. La bobina del campo (2987) del embrague
A/C puede ser dañada fácilmente.

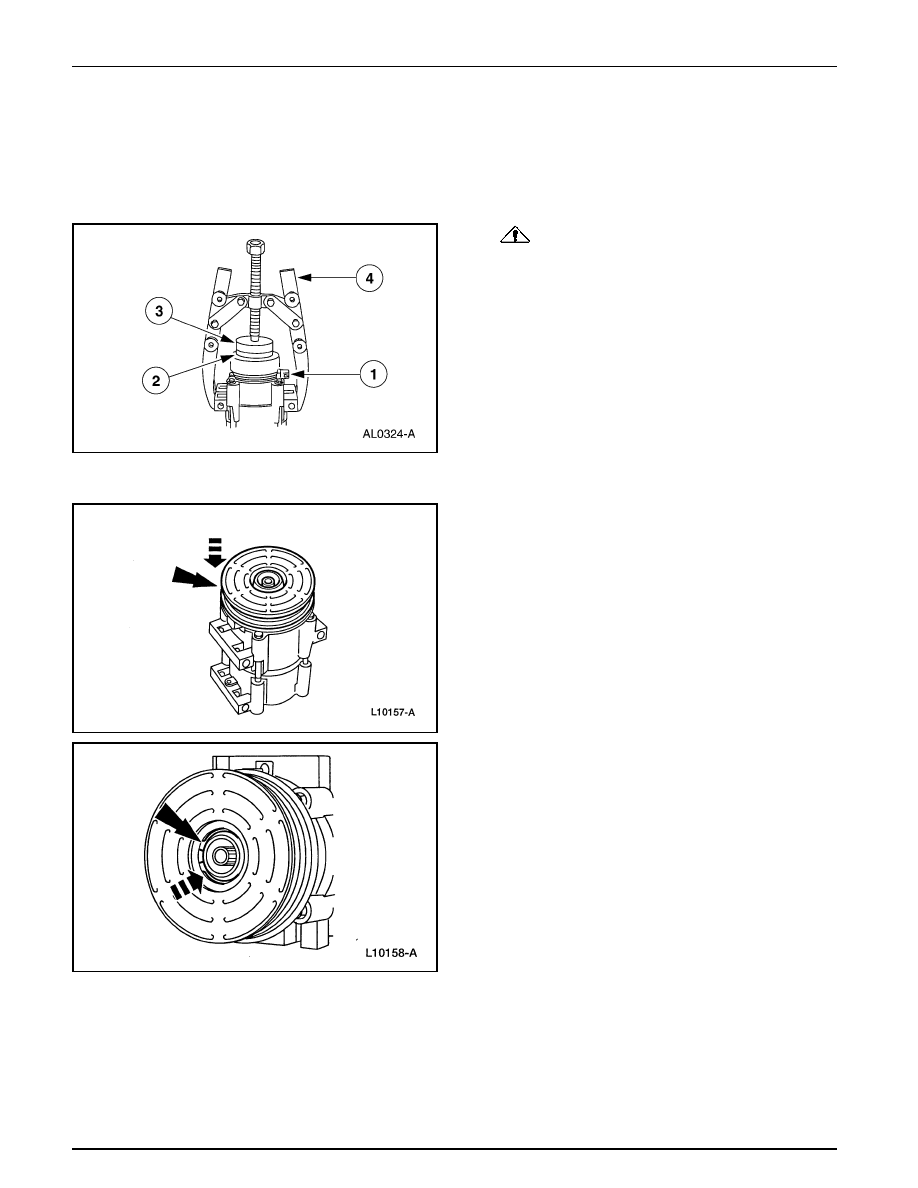

Instale la bobina de campo del embrague A/C.

1

Coloque la bobina de campo sobre el compresor A/C
con su conector eléctrico debidamente ubicado.

2

Coloque el Cambiador de Bobina de Campo sobre la
bobina.

3

Coloque el Cambiador de Bobina sobre la herramienta
anterior.

4

Utilice el Extractor de 2 Quijadas para instalar la
bobina de campo del embrague hasta que asiente
completamente contra el compresor.

3.

Nota: La polea del embrague A/C es de ajuste apretado
sobre el cabezal del compresor; debe ser alineada
correctamente durante su instalación.

Instale la polea del embrague A/C.

4.

Instale el anillo de retención de la polea con el lado
biselado hacia afuera.

Acondicionador de Aire

412-03-18

412-03-18

Acondicionador de Aire (Continuación)

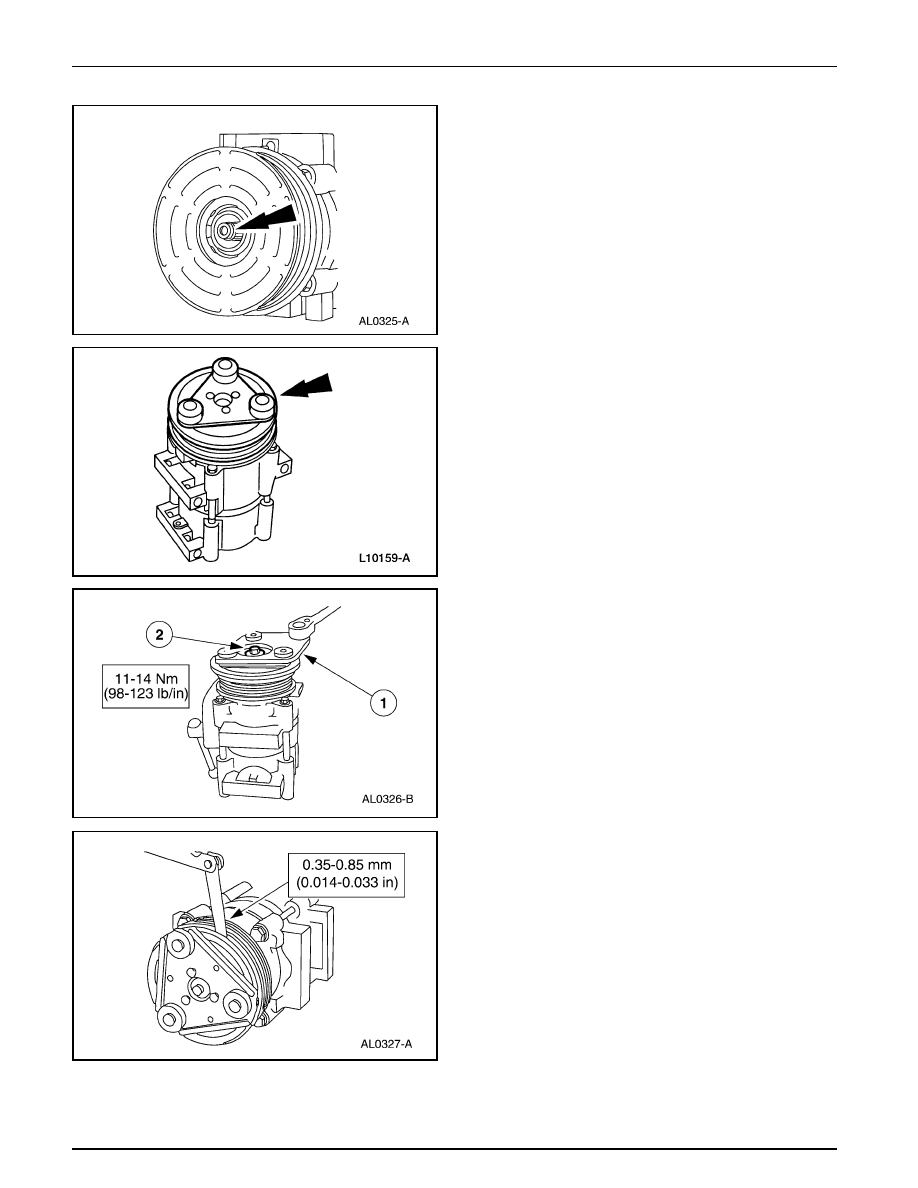

5.

Coloque un espaciador de esfera nominal en el interior
de la abertura estriada del cubo del embrague.

6.

Instale el embrague A/C.

7.

Instale el tornillo de retención del cubo del embrague A/C.

1

Sujete el cubo del embrague A/C con la herramienta
especial.

2

Apriete el tornillo.

8.

Mida y ajuste el entre-hierro del embrague removiendo ó
agregando espaciadores al cubo del embrague.

Acondicionador de Aire

412-03-19

412-03-19

Acondicionador de Aire (Continuación)

9.

Instale el compresor A/C. Para información adicional,
consulte a Compresor, en esta sección.

Sello del Eje

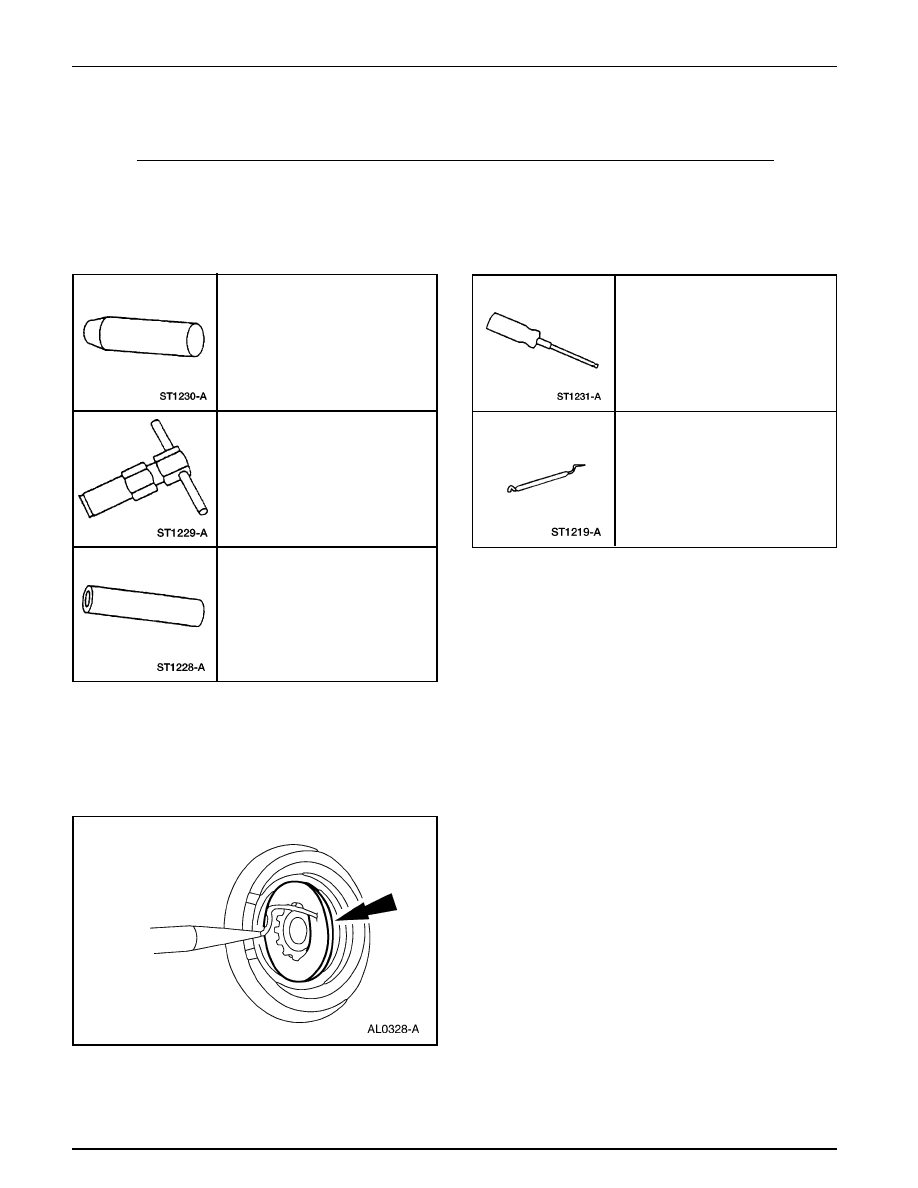

Herramienta(s) Especial(es)

Protector de Sello,
412-061 (T89P-19623-CH)

Extractor de Sello de Compresor,
412-059 (T89P-19623-BH)

Cambiador de Sello de Eje,
412-058 (T89P-19623-AH)

Herramienta(s) Especial(es)

Extractor de Retén,
412-063 (T89P-19623-DH)

Extractor de Anillo de Sello,
100-010 (T71P-19703-C)

Remoción

1.

Desmonte el embrague A/C (2884) del compresor (19703).
Para información adicional, consulte a Compresor, en esta
sección.

2.

Desmonte el fieltro del sello del eje de la nariz del compresor
A/C utilizando el Extractor de Anillo de Sello.

3.

Limpie el área de la nariz del compresor.

Acondicionador de Aire

412-03-20

412-03-20

Acondicionador de Aire (Continuación)

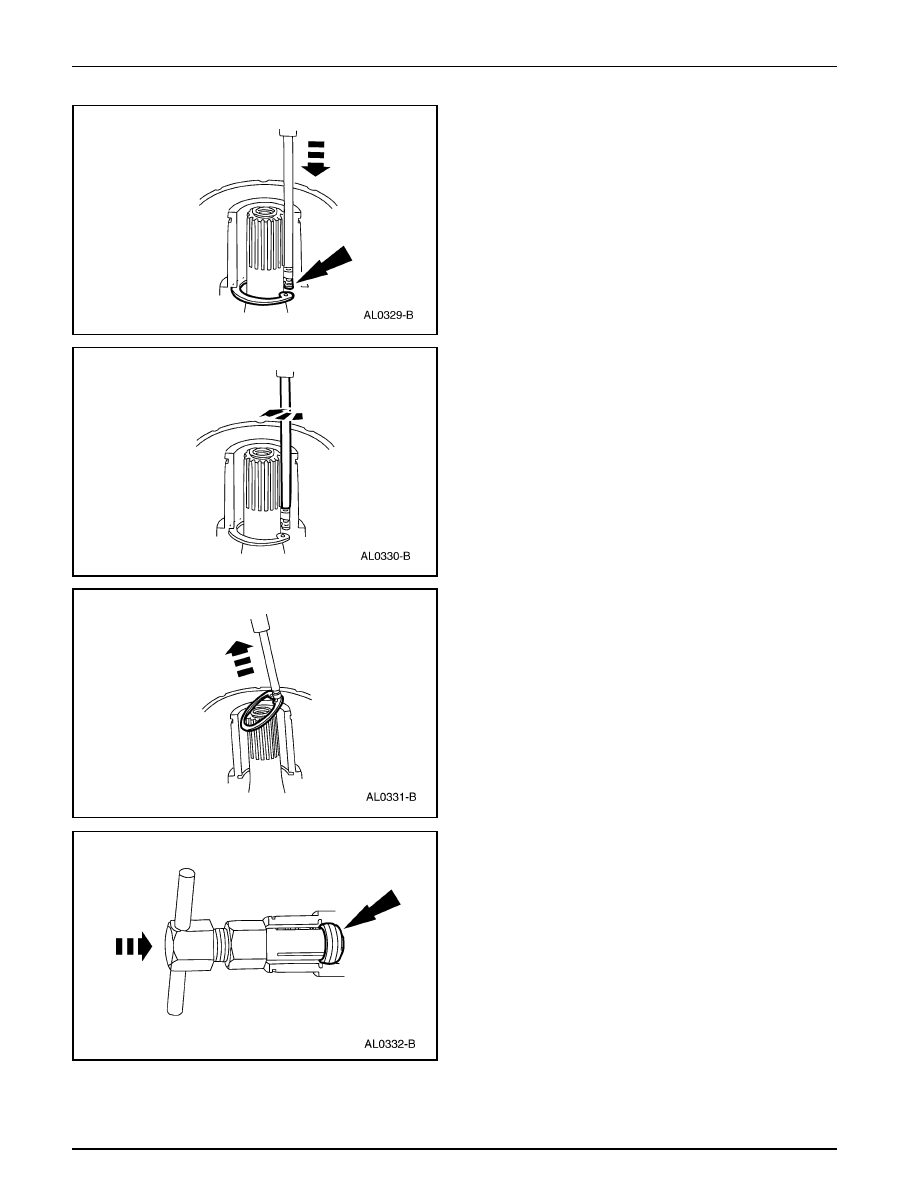

4.

Inserte la punta del Extractor de Retén dentro de uno de
los ojos del anillo de retención.

5.

Gire el Extractor para colocar la punta de la herramienta
y el ojo del anillo de retención lo más cerca posible del
eje del compresor.

6.

Hale hacia arriba el Extractor rápidamente mientras
mantiene el eje de la herramienta contra el lado de la
abertura de la nariz y desmonte el anillo de retención.

7.

Introduzca el Extractor de Sello de Compresor dentro del
diámetro interior del sello del eje.
