Ford Explorer / Mercury Mountaineer. Manual - parte 713
Acondicionador de Aire
412-03-9
412-03-9
DESCRIPCION Y OPERACION (Continuación)

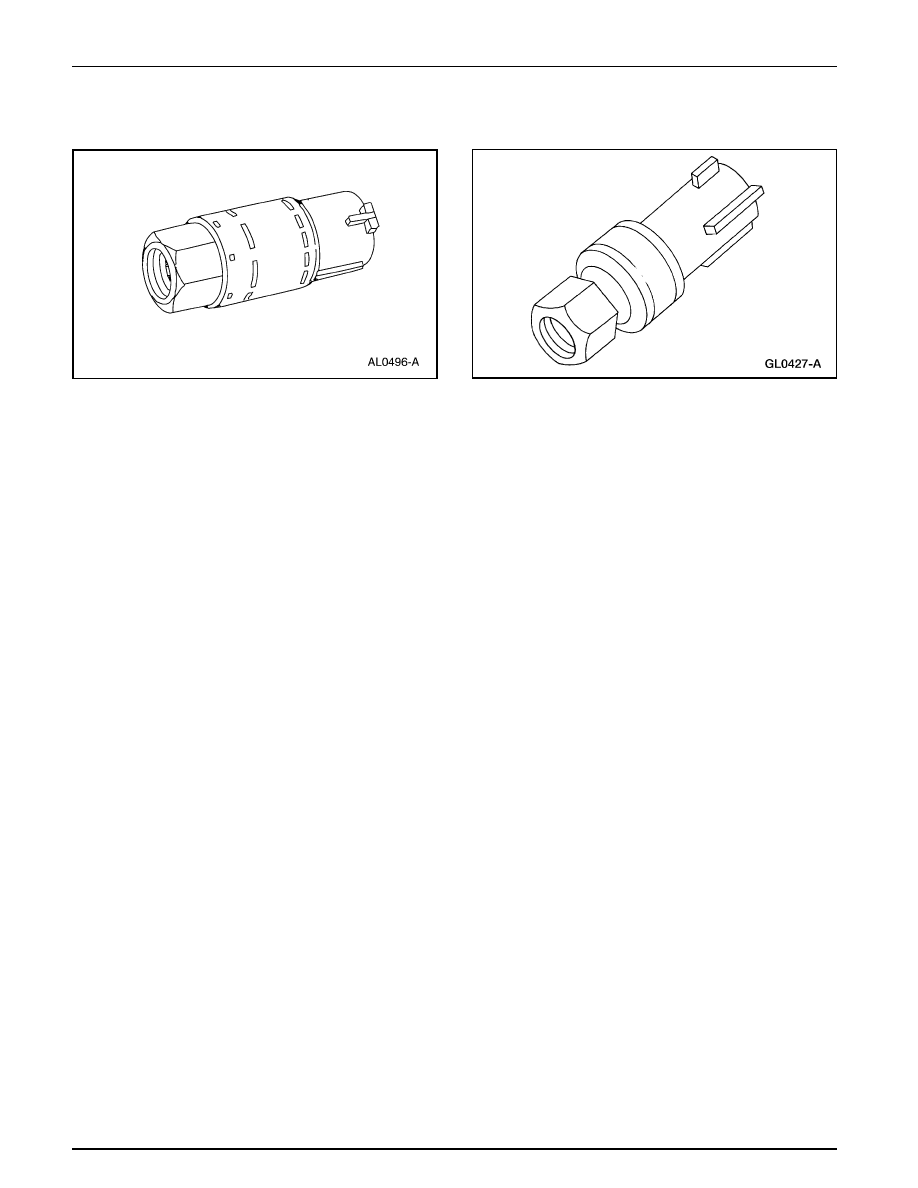

Interruptor del Ciclo A/C
Este interruptor está montado en una conexión para válvula
tipo Schrader, sobre la parte superior del acumulador / secador.
•
Un depresor de válvula, ubicado en el extremo roscado del
interruptor, presiona hacia adentro sobre el vástago de dicha
válvula.
•
Esto permite que la presión de succión en el interior del
acumulador / secador controlar la operación del interruptor
del ciclo A/C.
•
Los contactos del interruptor eléctrico abren cuando la
presión de succión cae a 152-193 kPa (22-28 psi).
•
Los contactos cierran cuando la presión de succión sube a
276-324 kPa (40-47 psi).
•
Cuando los contactos del interruptor del ciclo A/C cierran,
la señal para energizar el embrague A/C es enviada al relé
de corte A/C con acelerador completamente abierto.
•
Cuando los contactos del interruptor del ciclo A/C abren,
la bobina del campo del embrague A/C es des-energizada
y se detiene la operación del compresor.
•
El interruptor del ciclo A/C controlará la presión del
evaporador A/C en un punto donde la temperatura de la
superficie de las placas / aletas será mantenida ligeramente
por encima del punto de congelamiento.
•
Esto previene la formación de hielo en el evaporador A/C
y el bloqueo del flujo de aire.
•
No es necesario descargar el sistema refrigerante para
desmontar el interruptor del ciclo A/C.
Interruptor de Corte por Presión A/C
Este interruptor se utiliza para detener la operación del
compresor A/C en el caso de presiones altas de descarga en el
sistema.
•
El interruptor de corte por presión A/C está montado sobre
una conexión para válvula tipo Schrader, en el lado de alta
presión del múltiple y tubo A/C.
•
Un depresor de válvula, ubicado en el interior del extremo
roscado de dicho interruptor, presiona sobre el vástago de
la válvula Schrader.
•
Esto le permite al interruptor de corte por presión A/C
vigilar la presión de descarga del compresor.
•
Cuando la presión de descarga del compresor sube a
aproximadamente 2896 kPa (420 psi), los contactos del
interruptor abren, desacoplando el compresor A/C.
•
Cuando la presión cae a aproximadamente 1724 kPa (250 psi),
los contactos se cierran para permitir la operación del
compresor.
•
No es necesario descargar el refrigerante del sistema para
desmontar el interruptor de corte por presión A/C.
