SECCIÓN 412-03 Acondicionador de Aire

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

 PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Acondicionador de Aire ......................................................................................................................  412-03-2

DIAGNÓSTICO Y PRUEBA

Acondicionador de Aire ....................................................................................................................  412-03-11

Acondicionador de Aire

Embrague y su Bobina de Campo ...................................................................................................  412-03-15
Compresor .......................................................................................................................................  412-03-11
Núcleo Condensador ........................................................................................................................  412-03-33
Núcleo Evaporador ..........................................................................................................................  412-03-23
Orificio del Núcleo Evaporador ........................................................................................................  412-03-29
Línea — Condensador a Evaporador ...............................................................................................  412-03-39
Conjunto del Múltiple y Tubo ............................................................................................................  412-03-36
Sello del Eje .....................................................................................................................................  412-03-19
Acumulador de Succión ...................................................................................................................  412-03-31

ESPECIFICACIONES ........................................................................................................................... 412-03-40

Acondicionador de Aire

412-03-2

412-03-2

DESCRIPCION Y OPERACION

Acondicionador de Aire

El sistema refrigerante A/C es del tipo de tubo con orificio y
ciclo del embrague. Los componentes del sistema son:

•

el compresor A/C (19703).

•

el embrague A/C (2884).

•

el núcleo condensador A/C (19712).

•

el núcleo evaporador A/C (19860).

•

el acumulador / secador de succión (19C836).

•

las líneas de conexión.

La operación del sistema de refrigeración está controlador
por:

•

el orificio del núcleo evaporador (19D990).

•

el interruptor del ciclo A/C (19E561).

•

la válvula de alivio de la presión del compresor A/C
(19D644).

•

el interruptor de corte por presión A/C (19D594).

El sistema de refrigeración incorpora un compresor A/C
controlado por un interruptor del ciclo A/C.

Este interruptor sensa la presión en el núcleo evaporador A/
C para controlar la operación del compresor A/C.

Una válvula de alivio de la presión del compresor A/C está
instalada en el múltiple y tubo A/C (19D734) para proteger
el sistema refrigerador contra presiones excesivamente altas
del refrigerante. Un orificio del núcleo evaporador está
instalado en el tubo (19835) del condensador al evaporador
para dosificar el refrigerante líquido dentro del mismo núcleo
evaporador.

Acondicionador de Aire

412-03-3

412-03-3

DESCRIPCION Y OPERACION (Continuación)

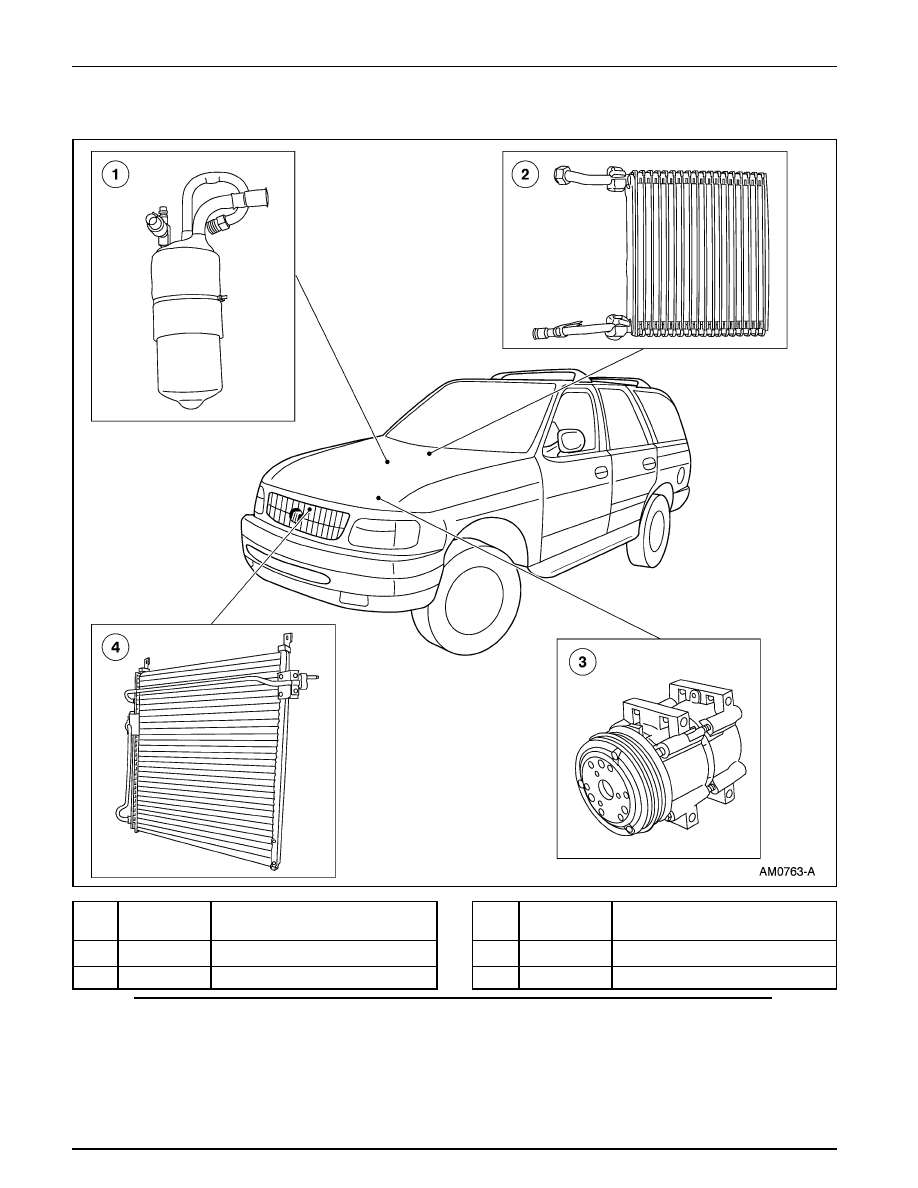

Ubicación de los Componentes

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

19C836

Acumulador / secador por succión

2

19860

Núcleo evaporador A/C

3

19D629

Compresor A/C

4

19712

Núcleo condensador A/C

Acondicionador de Aire

412-03-4

412-03-4

DESCRIPCION Y OPERACION (Continuación)

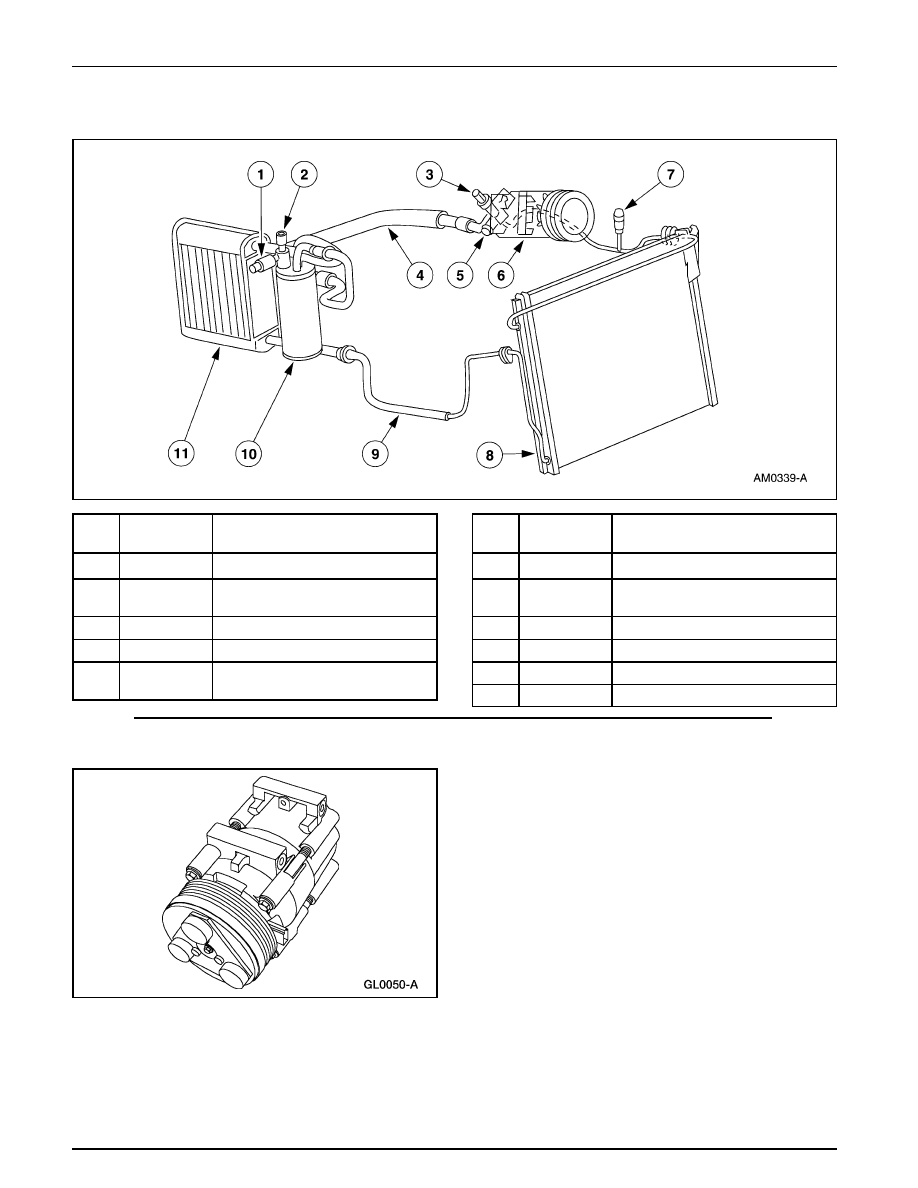

Componentes del Sistema de Refrigeración — 4.0L (5.0L Similar)

Número

Item

de Parte

Descripción

1

19E561

Interruptor del ciclo A/C

2

19E762

Válvula del orificio de carga A/C
(lado de baja)

3

19D594

Interruptor de corte por presión A/C

4

19D734

Múltiple y tubo A/C

5

19D644

Válvula de alivio de presión del
compresor A/C

Número

Item

de Parte

Descripción

6

19D629

Compresor A/C

7

19E762

Válvula del orificio de carga A/C
(lado de alta)

8

19712

Núcleo condensador A/C

9

19835

Tubo del condensador al evaporador

10

19C836

Acumulador / secador por succión

11

19860

Núcleo evaporador A/C

Conjunto de Compresor y Embrague A/C
